opencv学习（二）

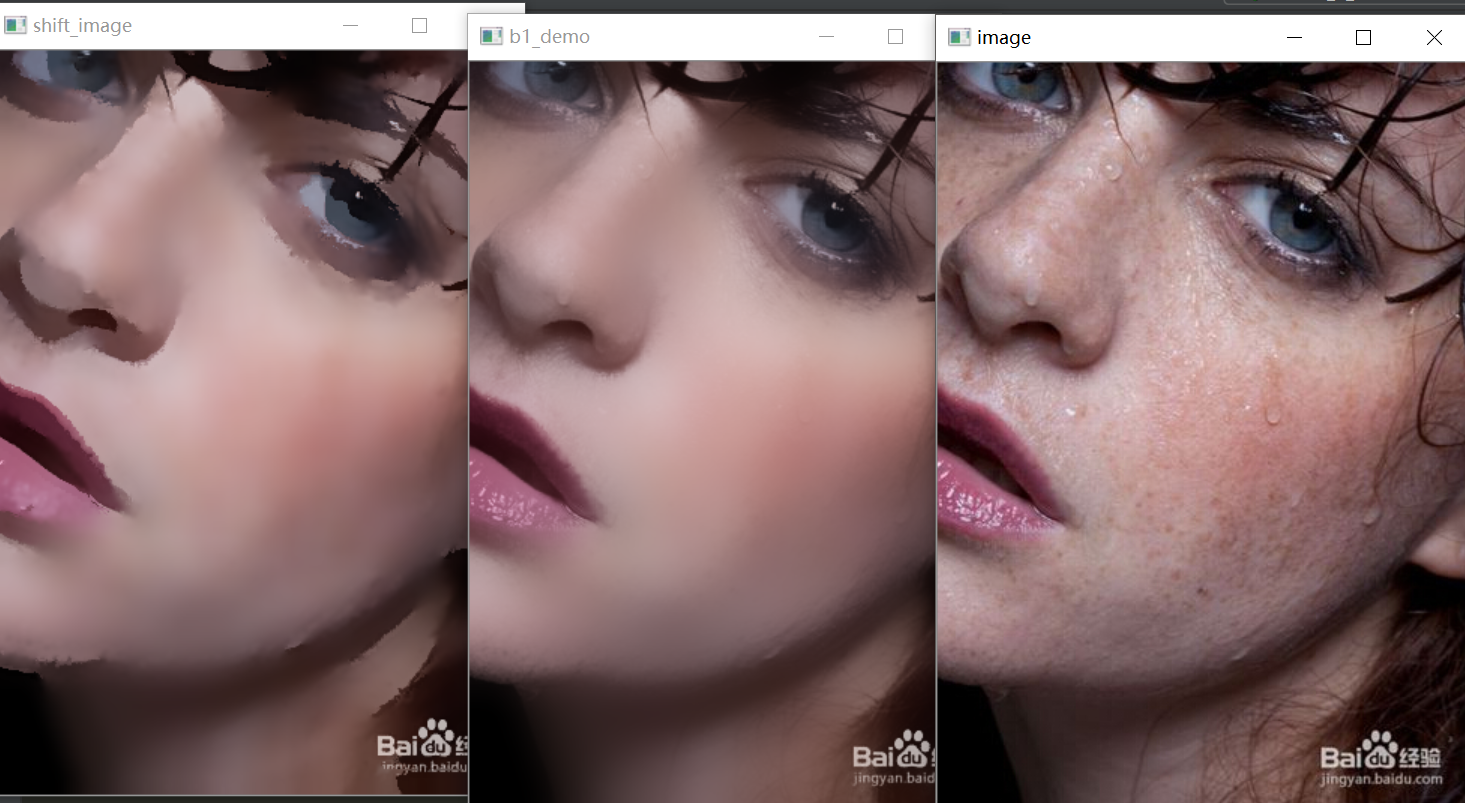

1、边缘保留滤波（EPF）

def bi_demo(image):# bilateralFilter(src, d, sigmaColor, sigmaSpace, dst=None, borderType=None)
    """
    sigmaColor大一点，sigmaSpace小一点
    同时考虑空间与信息和灰度相似性，达到保边去噪的目的
    双边滤波的核函数是空间域核与像素范围域核的综合结果：
    在图像的平坦区域，像素值变化很小，对应的像素范围域权重接近于1，此时空间域权重起主要作用，相当于进行高斯模糊；
    在图像的边缘区域，像素值变化很大，像素范围域权重变大，从而保持了边缘的信息。
    """
    dst=cv.bilateralFilter(image,0,100,15)
    cv.imshow("b1_demo",dst)


def shift_demo(image):#均值迁移
    dst=cv.pyrMeanShiftFiltering(image,10,50)
    cv.imshow("shift_image",dst)

2、图像直方图

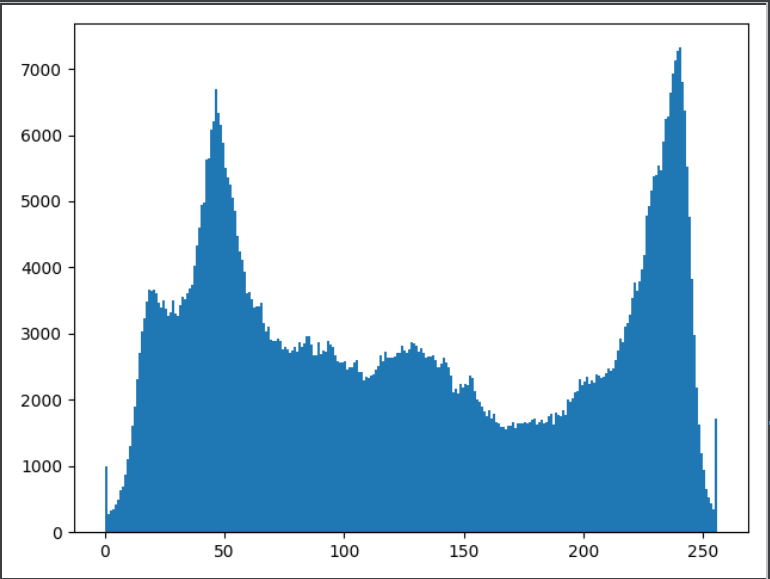

def plot_demo(image):
    plt.hist(image.ravel(),256,[0,256])
    plt.show()

def image_hist(image):
    color=('blue','green','red')#画出三条线 绘制每个颜色对应的直方图
    for i,color in enumerate(color):
        hist=cv.calcHist(image,[i],None,[256],[0,256])
        plt.plot(hist,color=color)
        plt.xlim([0,256])
    plt.show()

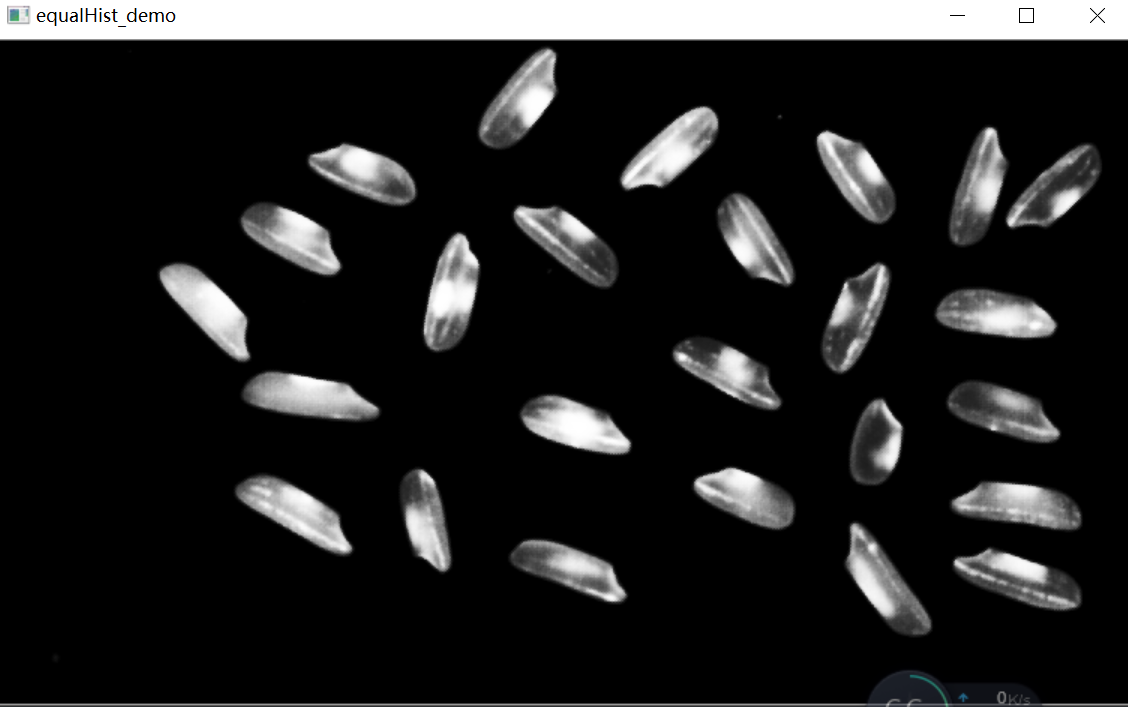

def equalHist_demo(image):
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)

    #全局直方图均衡化，用于增强图像对比度，黑的更黑，白的更白
    dst=cv.equalizeHist(gray)
    cv.imshow("equalHist_demo",dst)

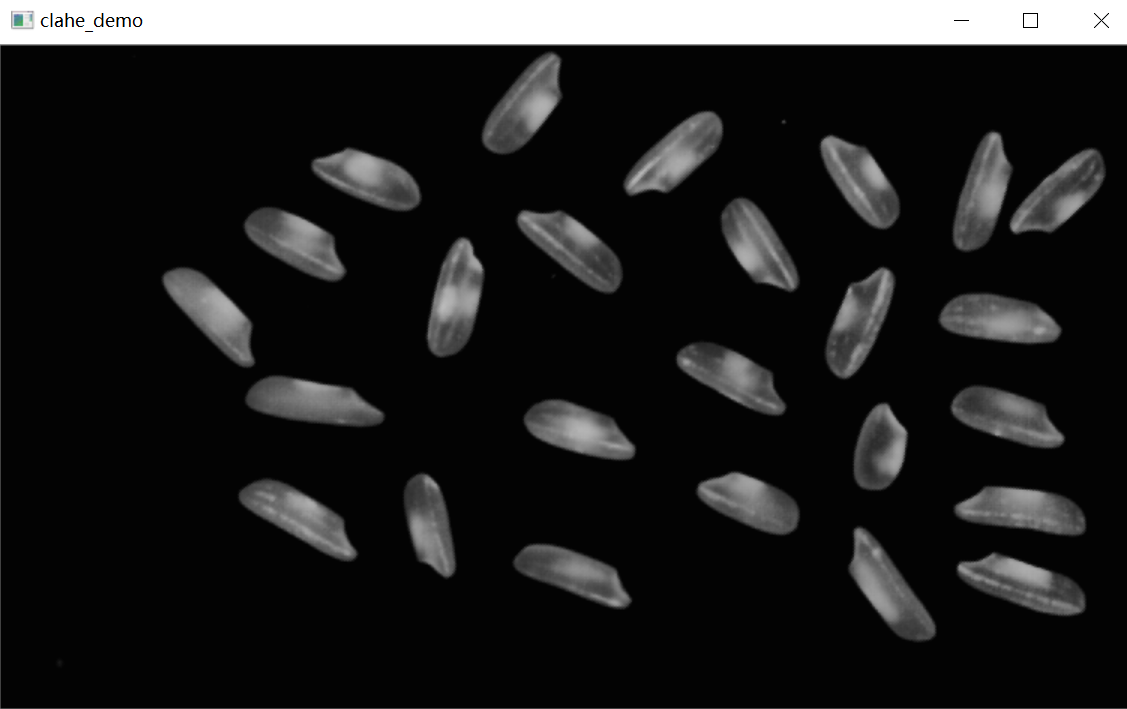

def clahe_demo(image):#局部直方图均衡化
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
#提供多一种选择，更好
    clahe=cv.createCLAHE(clipLimit=2.0,tileGridSize=(8,8))
    dst=clahe.apply(gray)
    cv.imshow("clahe_demo",dst)

def create_rgb_demo(image):
    h,w,c=image.shape
    rgbHist=np.zeros([16*16*16,1],np.float32)
    bsize=256/16
    for row in range(h):
        for col in range(w):
            b=image[row,col,0]
            g=image[row,col,1]
            r=image[row,col,2]
            index=np.int(b/bsize)*16*16+np.int(g/bsize)*16+np.int(r/bsize)
            rgbHist[np.int(index),0]=rgbHist[np.int(index),0]+1
    return rgbHist

def hist_compare(image1,image2):
    hist1=create_rgb_demo(image1)
    hist2=create_rgb_demo(image2)
    match1=cv.compareHist(hist1,hist2,method=cv.HISTCMP_BHATTACHARYYA)
    match2=cv.compareHist(hist1,hist2,method=cv.HISTCMP_CORREL)
    match3=cv.compareHist(hist1,hist2,method=cv.HISTCMP_CHISQR)

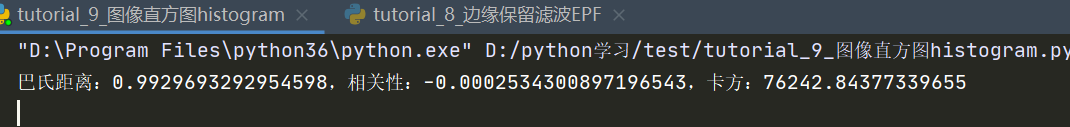

    print("巴氏距离：%s，相关性：%s，卡方：%s"%(match1,match2,match3))
#巴氏距离越大，越不相关，  相关性越大越想像， 卡方越小越相关，

src1=cv.imread("D:/opencvimage/01.jpg")
src2=cv.imread("D:/opencvimage/02.jpg")
src = cv.imread("D:/opencvimage/rice.png")
image1= cv.imread("D:/opencvimage/rice.png")
image2= cv.imread("D:/opencvimage/rice.png")

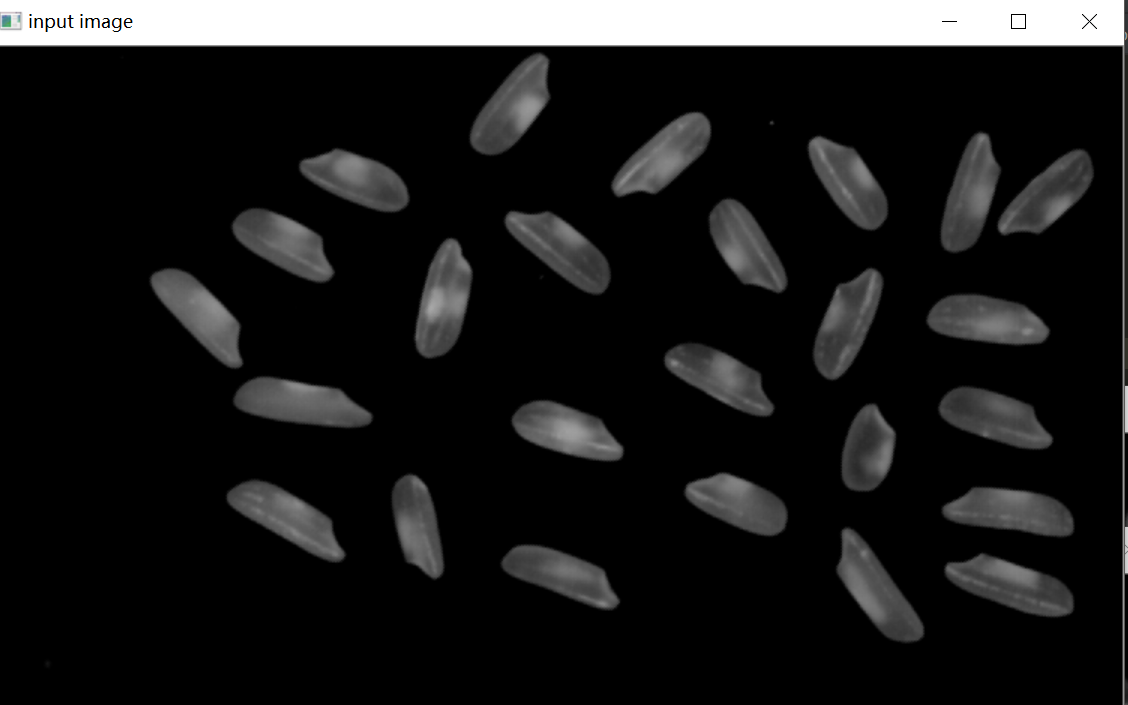

cv.namedWindow("input image",cv.WINDOW_AUTOSIZE)
cv.imshow("input image",src)
image_hist(src)
equalHist_demo(src)
clahe_demo(src)
hist_compare(src1,src2)

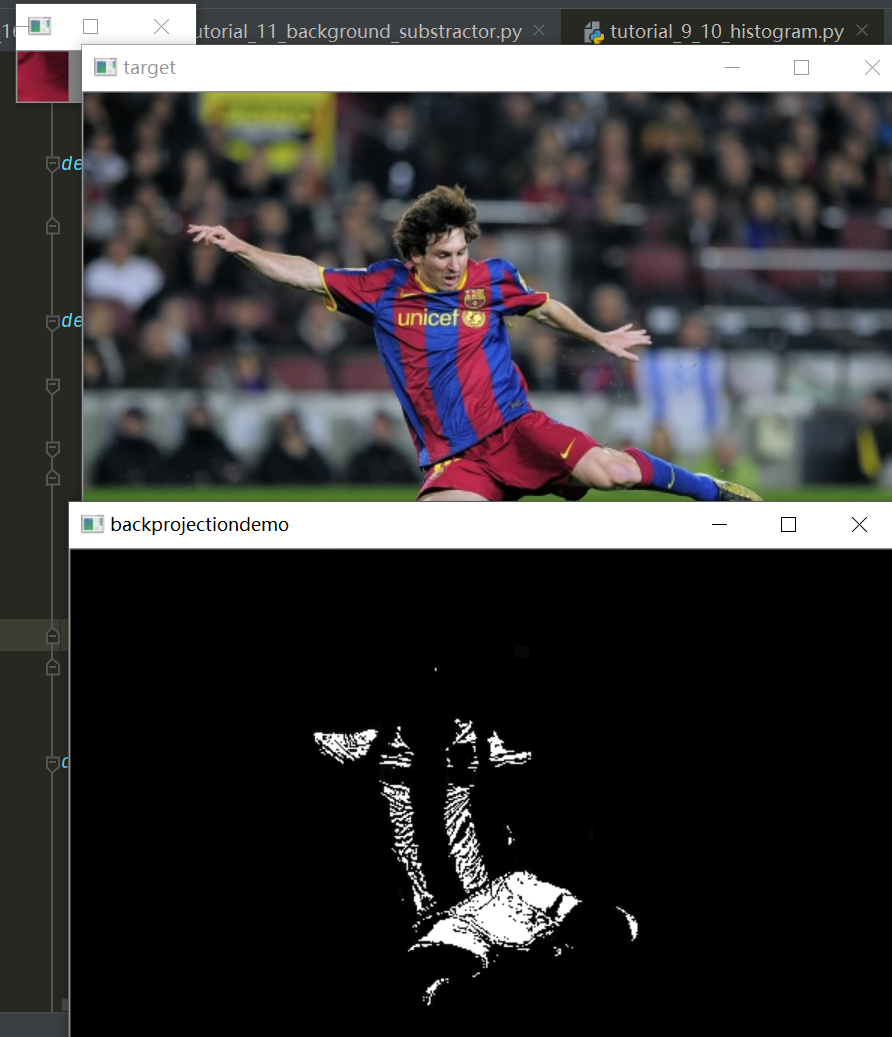

3、直方图反向投射



def back_projection_demo():
    sample=cv.imread("D:/opencvimage/sample.PNG")
    target=cv.imread("D:/opencvimage/messi5.jpg")
    roi_hsv=cv.cvtColor(sample,cv.COLOR_BGR2HSV)
    target_hsv=cv.cvtColor(target,cv.COLOR_BGR2HSV)

    #show image
    cv.imshow("sample",sample)
    cv.imshow("target",target)

    roiHist=cv.calcHist([roi_hsv],[0,1],None,[4,4],[0,180,0,256])
    #之前选择的是 beans=【180，256】产生的越多越细分越厉害 产生的结果碎片化
    cv.normalize(roiHist,roiHist,0,255,cv.NORM_MINMAX)
    dst=cv.calcBackProject([target_hsv],[0,1],roiHist,[0,180,0,256],1)
    # dst1=cv.bitwise_or(dst,target_hsv)相与
    cv.imshow("backprojectiondemo",dst)

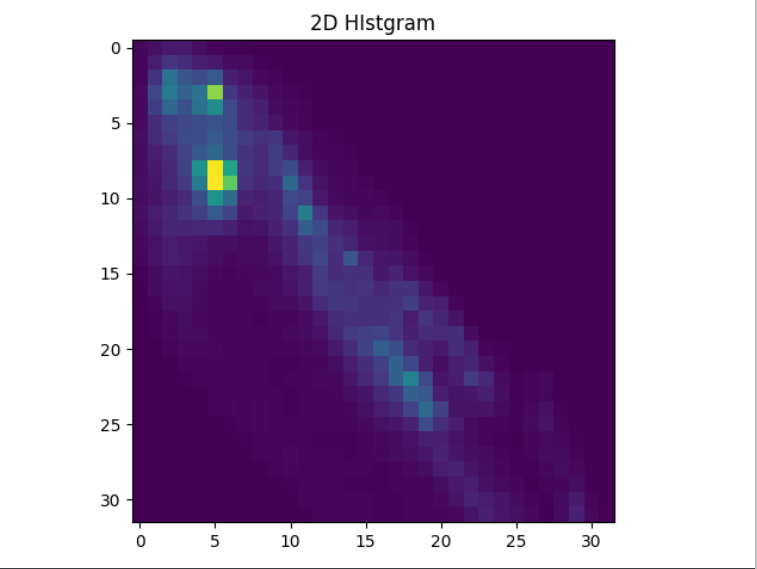

def hist2d_demo(image):
    hsv=cv.cvtColor(image,cv.COLOR_BGR2HSV)
    hist=cv.calcHist([image],[0,1],None,[32,32],[0,180,0,256])
    plt.imshow(hist,interpolation="nearest")
    plt.title("2D HIstgram")
    plt.show()


src1=cv.imread("D:/opencvimage/01.jpg")
src2=cv.imread("D:/opencvimage/02.jpg")
src = cv.imread("D:/opencvimage/lena.jpg")
back_projection_demo()
hist2d_demo(src)
cv.waitKey(0)
cv.destroyWindow()

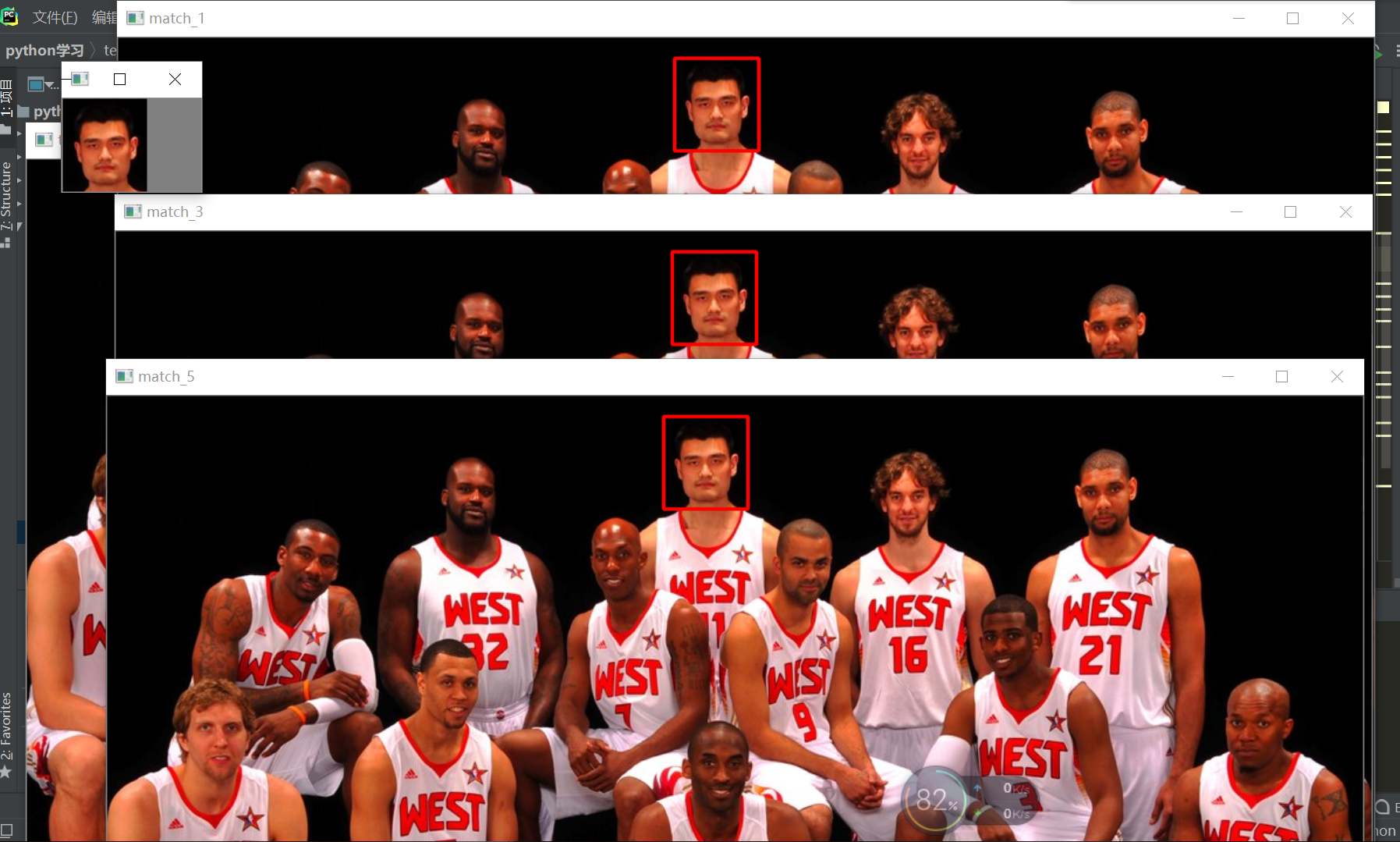

4、模板匹配

三种不同方法找到匹配到姚明



def template_demo():
    tpl=cv.imread("D:/opencvimage/yaoming.png")
    targrt=cv.imread("D:/opencvimage/quanmingxing.jpg")
    cv.imshow("template",tpl)
    cv.imshow("target",targrt)

    methods = [cv.TM_SQDIFF_NORMED, cv.TM_CCORR_NORMED, cv.TM_CCOEFF_NORMED]  # 三种模板匹配方法
    th,tw=tpl.shape[:2]

    for md in methods:
        print(md)
        result=cv.matchTemplate(targrt,tpl,md)
        min_val,max_val,min_loc,max_loc=cv.minMaxLoc(result)
        if md==cv.TM_SQDIFF_NORMED:# cv.TM_SQDIFF_NORMED最小时最相似，其他最大时最相似
            tl=min_loc#tl为矩阵的左上角那个点
        else:
            tl=max_loc

        br=(tl[0]+tw,tl[1]+th)#bottom right 加上模板的宽和高
        cv.rectangle(targrt,tl,br,(0,0,255),2)
        cv.imshow("match_"+np.str(md),targrt)

src1=cv.imread("D:/opencvimage/01.jpg")
src2=cv.imread("D:/opencvimage/02.jpg")
src = cv.imread("D:/opencvimage/lena.jpg")
template_demo()
cv.waitKey(0)
cv.destroyAllWindows()

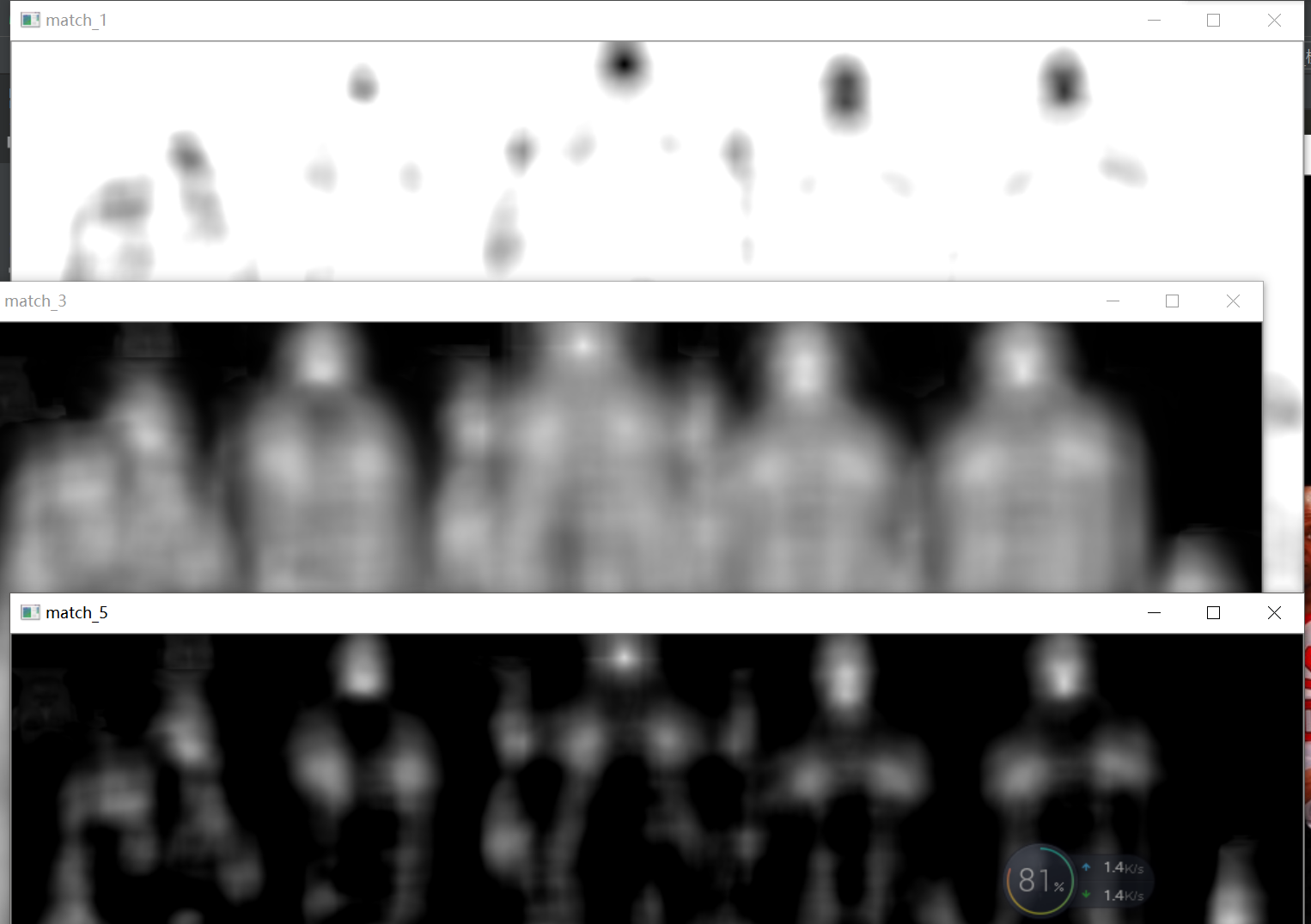

也可以看看result，看看不同方法显示的结果



 5、图像二值化

全局与局部二值化

# 二值图像就是将灰度图转化成黑白图，没有灰，在一个值之前为黑，之后为白
# 有全局和局部两种
# 在使用全局阈值时，我们就是随便给了一个数来做阈值，那我们怎么知道我们选取的这个数的好坏呢？答案就是不停的尝试。
# 如果是一副双峰图像（简 单来说双峰图像是指图像直方图中存在两个峰）呢？
# 我们岂不是应该在两个峰之间的峰谷选一个值作为阈值？这就是 Otsu 二值化要做的。
# 简单来说就是对 一副双峰图像自动根据其直方图计算出一个阈值。
# （对于非双峰图像，这种方法 得到的结果可能会不理想）。

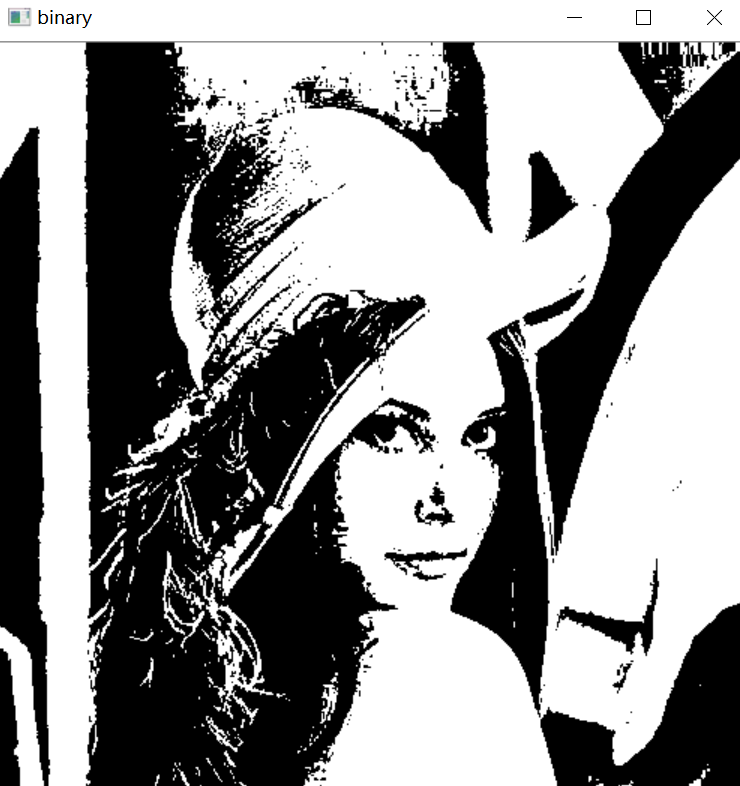

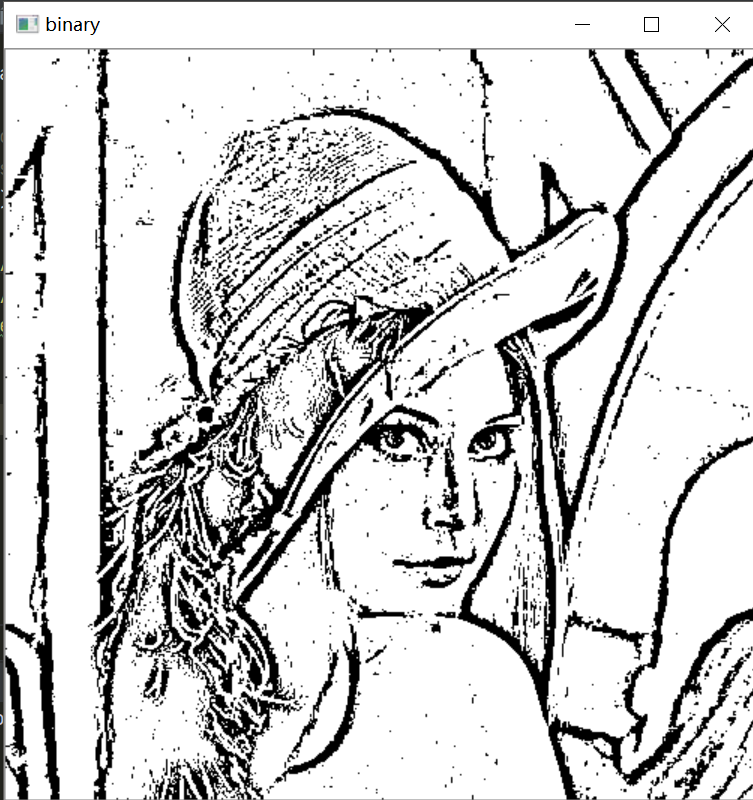

def threshold_demo(image):
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)

    # 这个函数的第一个参数就是原图像，原图像应该是灰度图。
    # 第二个参数就是用来对像素值进行分类的阈值。
    # 第三个参数就是当像素值高于（有时是小于）阈值时应该被赋予的新的像素值
    # 第四个参数来决定阈值方法，见threshold_simple()
    # ret, binary = cv.threshold(gray, 127, 255, cv.THRESH_BINARY)
    # ret,binary=cv.threshold(gray,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
    ret,binary=cv.threshold(gray,122,255,cv.THRESH_BINARY)#INV反过来
    # cv.THRESH_TRUNC截断效果 大于阈值就等于给定的值

    print("threshold value:%s"%ret)
    cv.imshow("binary",binary)

def local_threshold(image):#局部二值化
    #局部 会更好的表现特征
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    binary=cv.adaptiveThreshold(gray,255,cv.ADAPTIVE_THRESH_GAUSSIAN_C,cv.THRESH_BINARY,25,10)
    # print("threshold value:%s" % ret)
    cv.imshow("binary", binary)

def custom_threshold(image):#局部二值化
    #局部 会更好的表现特征
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    h,w=gray.shape[:2]
    m=np.reshape(gray,[1,w*h])
    mean=m.sum()/(w*h)
    print("mean:%s"%mean)
    ret,binary=cv.threshold(gray,mean,255,cv.THRESH_BINARY)
    #ret是阈值=mean
    # binary=cv.adaptiveThreshold(gray,255,cv.ADAPTIVE_THRESH_GAUSSIAN_C,cv.THRESH_BINARY,25,10)
    # print("threshold value:%s" % ret)
    cv.imshow("binary", binary)

src1=cv.imread("D:/opencvimage/01.jpg")
src2=cv.imread("D:/opencvimage/02.jpg")
src = cv.imread("D:/opencvimage/lena.jpg")
threshold_demo(src)
# custom_threshold(src)
cv.waitKey(0)
cv.destroyWindow()

6、局部二值化的方法，超大图像二值化







def big_image_binary(image):#分割成小块进行全局二值化
    print(image.shape)
    cw=256
    ch=256
    h,w=image.shape[:2]
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    for row in range(0,h,ch):
        for col in range(0,w,cw):
            roi=gray[row:row+ch,col:cw+col]
            # ret,dst=cv.threshold(roi,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
            # 分割成小块进行全局二值化

            # dst=cv.adaptiveThreshold(roi,255,cv.ADAPTIVE_THRESH_GAUSSIAN_C,cv.THRESH_BINARY,127,20)
            # 分割成小块进行局部二值化，大于127超过20才会变255


            #再或者，设置一个阈值，roi<某个值，就使变为255

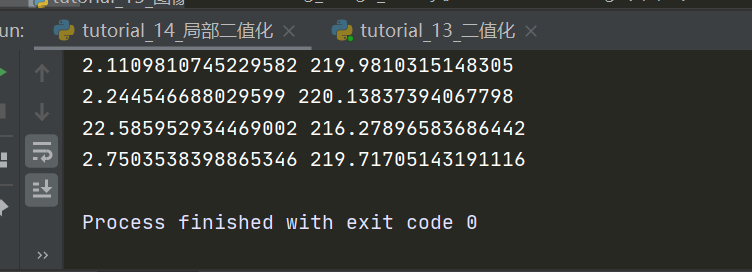

            print(np.std(roi),np.mean(roi))
            dev=np.std(roi)
            if dev<10:
                gray[row:row + ch, col:cw + col]=255
            else:
                ret,dst=cv.threshold(roi,0,255,cv.THRESH_OTSU|cv.THRESH_BINARY)
                gray[row:row + ch, col:cw + col]=dst

    cv.imwrite("D:/opencvimage/result_binary.png",gray)


src1=cv.imread("D:/opencvimage/01.jpg")
src2=cv.imread("D:/opencvimage/02.jpg")
src = cv.imread("D:/opencvimage/big_image.jpg")
big_image_binary(src)
cv.waitKey(0)
cv.destroyAllWindows()

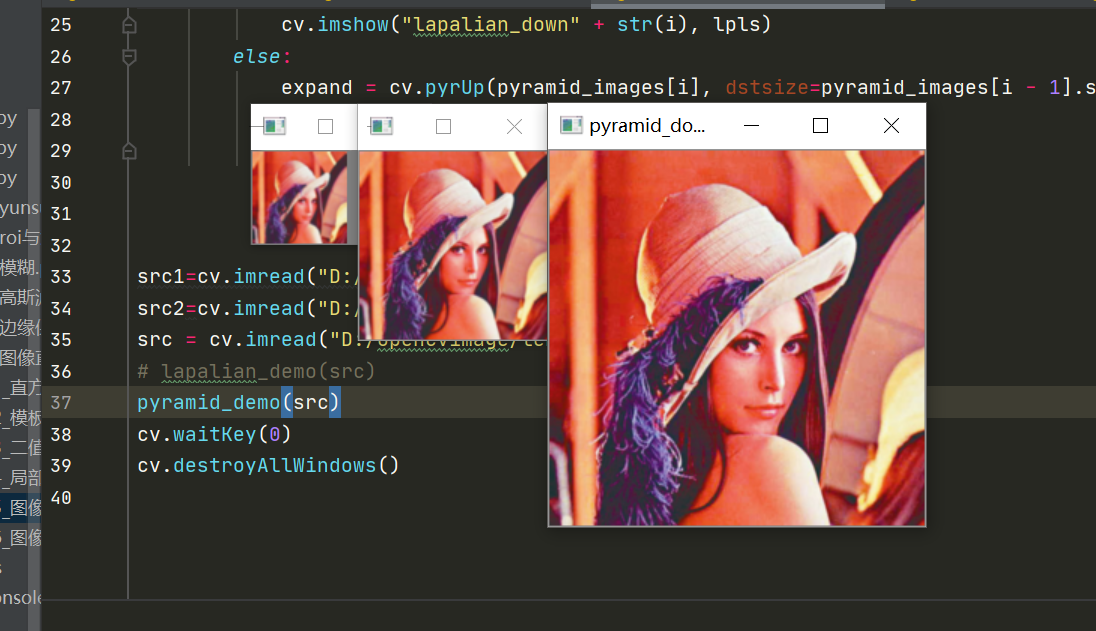

7、图像金字塔



# 图像金字塔和拉普拉斯金字塔(L1 = g1 - expand(g2))：reduce：高斯模糊+降采样，expand：扩大+卷积
# PyrDown降采样，PyrUp还原
def pyramid_demo(image):#reduce金字塔
    level=3
    temp=image.copy()
    pyramid_images=[]
    for i in range(level):
        dst=cv.pyrDown(temp)
        pyramid_images.append(dst)
        cv.imshow("pyramid_down_"+str(i),dst)
        temp=dst.copy()
    return pyramid_images

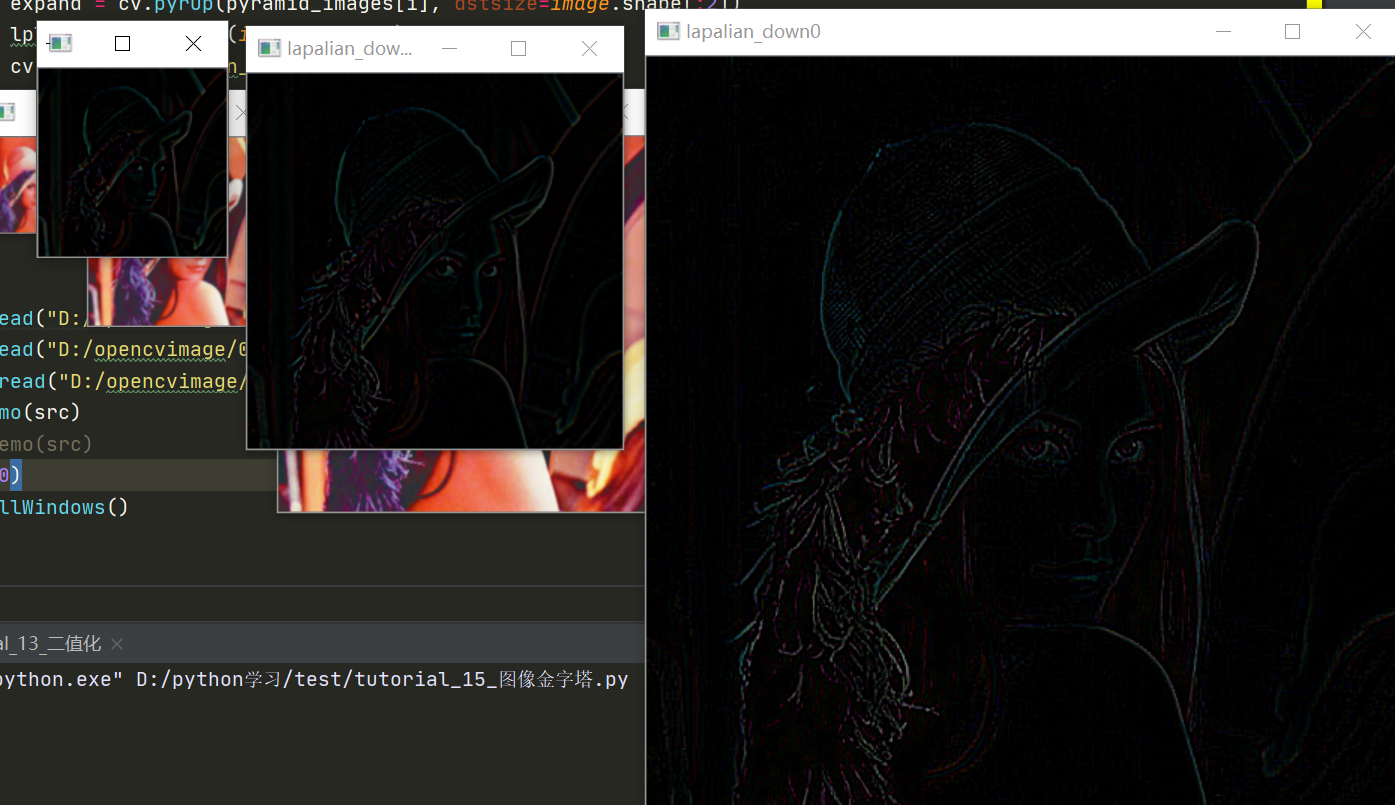

def lapalian_demo(image):
    pyramid_images=pyramid_demo(image)
    level=len(pyramid_images)
    for i in range(level-1,-1,-1):
        if (i-1)<0:
            expand = cv.pyrUp(pyramid_images[i], dstsize=image.shape[:2])
            lpls = cv.subtract(image, expand)
            cv.imshow("lapalian_down" + str(i), lpls)
        else:
            expand = cv.pyrUp(pyramid_images[i], dstsize=pyramid_images[i - 1].shape[:2])
            lpls = cv.subtract(pyramid_images[i - 1], expand)
            cv.imshow("lapalian_down" + str(i), lpls)
