千锋教育网络安全学习笔记10-IP包头分析与路由原理及实验

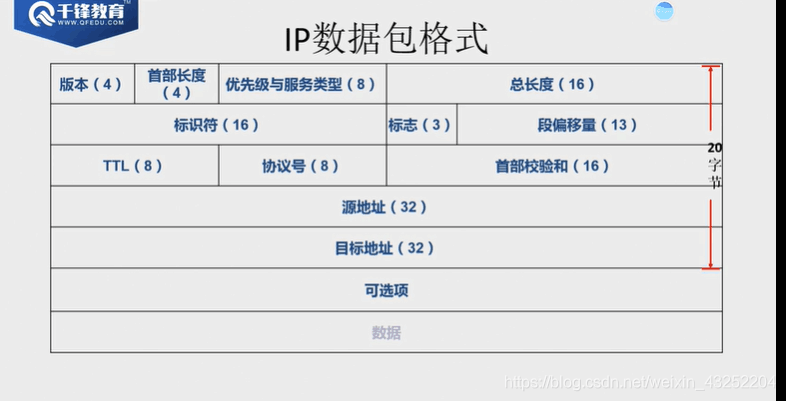

学会IP包头分析



自行百度查阅，看多了就记住了

路由实验

路由表项有：直连路由表项（C）、静态路由表项（S）、默认路由（S*）、浮动路由

其中：默认路由是静态路由中的一个特例；

　　　浮动路由相当于一个备选项，除非另一条路由通道不通了，路由表项中它才显示；

　　　直连路由表项为路由器配好接口IP后自动生成的表项

　　　路由表项优先级：管理距离值。其中C：0   S：1   S*：无穷大 值越小优先级越大

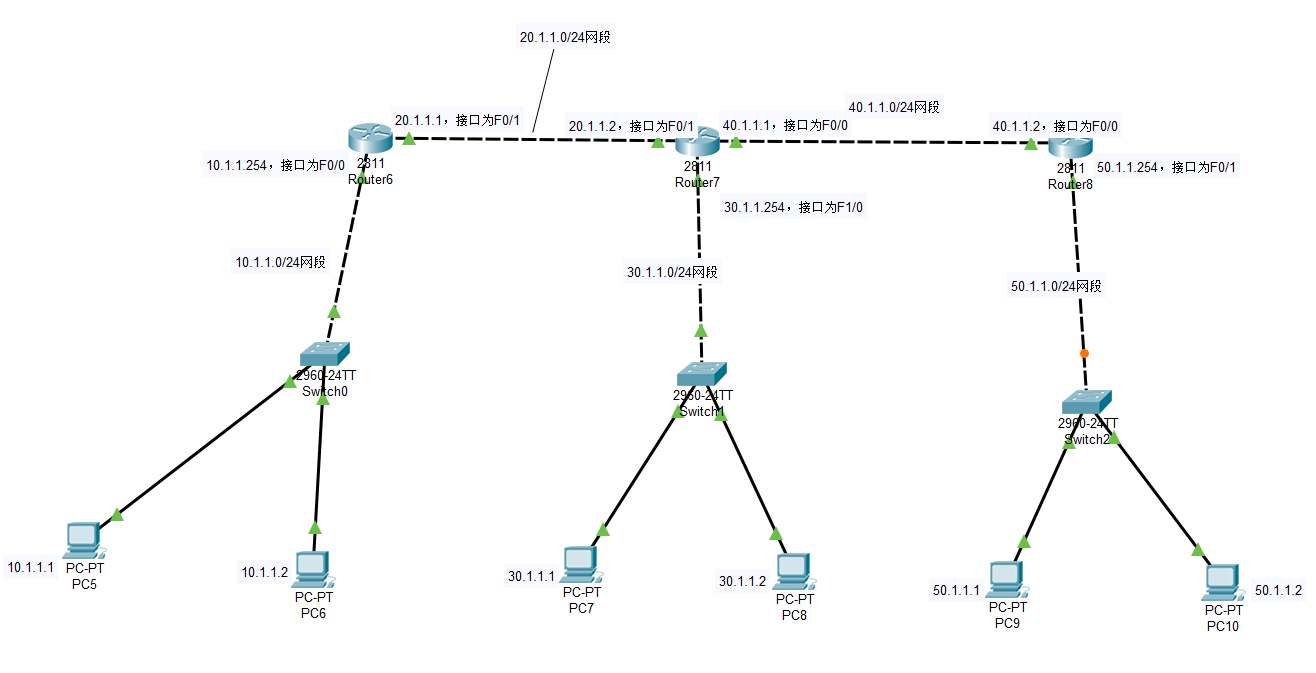

下图为一个实验，三个路由器，三个交换机，六个主机，配通整个网络

实验步骤如下：

1、配置六个PC的静态IP，使得PC5 6在10.1.1.0/24网段  PC7、8在30.1.1.0/24网段中，PC9、10在50.1.1.0/24网段中

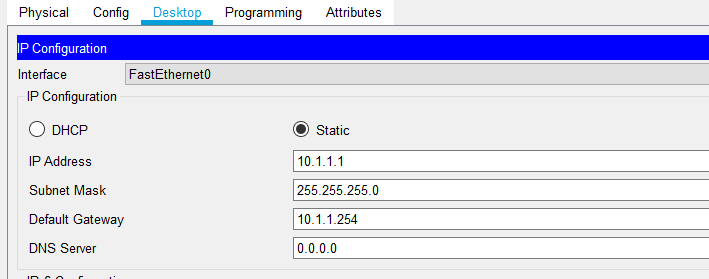

配置主机IP示例

操作步骤：左键点击pc->Desktop->IP Configuration->到达配置页面，其中默认网关配置为路由器R6的IP地址10.1.1.254



其他主机类似

2、为三个路由器的接口配置相应的IP

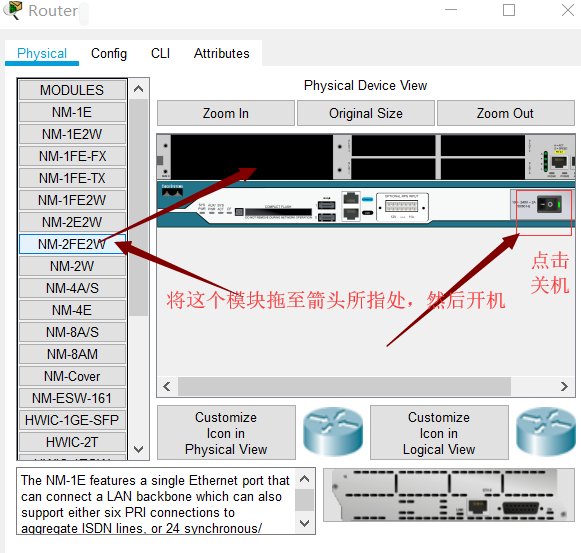

写在前面，因为思科模拟器上这个型号得路由器都为俩个接口，故Route7要买个模块来增加俩个接口：

操作如下

配置Router6操作步骤：右键点击路由器->CLI->no->回车键->命令如下:

 1 en    #进入特权模式
 2 conf t  #进入全局控制模式
 3 int f0/0  #进入模块0的0接口配置模式
 4 ip add 10.1.1.254 255.255.255.0  #为接口配置IP地址
 5 no sh #手工开启接口
 6 exit
 7 int f0/1   #配置另一个接口
 8 ip add 20.1.1.1 255.255.255.0
 9 no sh
10 exit
11 do sh ip int b  #查看接口配置详情

配置Router7操作步骤：右键点击路由器->CLI->no->回车键->命令如下:

 1 en
 2 conf t
 3
 4 int f0/1
 5 ip add 20.1.1.2 255.255.255.0
 6 no sh
 7 exit
 8
 9 int f0/0
10 ip add 40.1.1.1 255.255.255.0
11 no sh
12 exit
13
14 int f1/0
15 ip add 30.1.1.254 255.255.255.0
16 no sh
17 exit
18 do sh ip int b

配置Router8操作步骤：右键点击路由器->CLI->no->回车键->命令如下:

 1 en
 2 conf t
 3 int f0/0
 4 ip add 40.1.1.2 255.255.255.0
 5 no sh
 6 exit
 7
 8 int f0/1
 9 ip add 50.1.1.254 255.255.255.0
10 no sh
11 exit
12
13 do sh ip int b



配置好分别在三个路由器中查看自动生成直连路由表项：do sh ip route

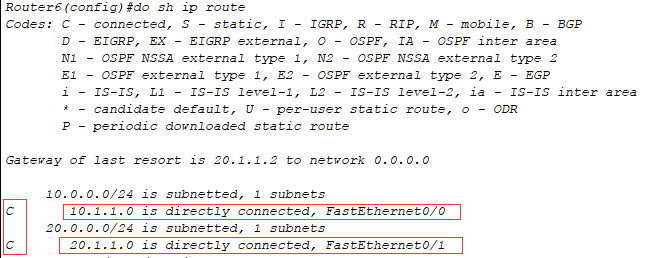

下图为Route6中的结果：

Route7、8类似，主要查看IP与对应的接口是否和你想要的一样

3、分别为三台路由器配置静态路由表项、浮动路由、默认路由表项

对于Route6路由器来说：

分析如下：

对于处于10.1.1.0/24网段的主机要想与处于30.1.1.0/24、50.1.1.0/24网段的主机互联路由表项中要有：

30.1.1.0/24  20.1.1.1

50.1.1.0/24  20.1.1.1

这俩个表项

为了减少路由表项故压缩为：

0.0.0.0/32   20.1.1.2（下一跳IP地址）  即除了直连路由表项外，其他找不到的网段主机都从这个接口出去

故代码操作如下：

1 en
2 conf t
3 ip route 0.0.0.0 0.0.0.0 20.1.1.2  #加一个默认路由表项
4
5 do sh ip route  #查看路由表项



对于Route7来说：

分析如下：

对于处在30.1.1.0/24网段的主机要想和10.1.1.0/24、50.1.1.0/24网段的主机互联，需有：

10.1.1.0/24  20.1.1.1

50.1.1.0/24  40.1.1.2

这俩个表项，观察得不可合并，于是将添加俩个静态路由，操作如下：

1 en
2 conf t
3 ip route 10.1.1.0 255.255.255.0 20.1.1.1
4 ip route 50.1.1.0 255.255.255.0 40.1.1.2
5 do sh ip route



对于Route8来说：

分析的话类比Route6，它俩都是边缘路由，代码操作如下：

1 en
2 conf t
3 ip route 0.0.0.0 0.0.0.0 40.1.1.1
4 do sh ip route

4、所有配置已经完工，测试下是否都能ping通

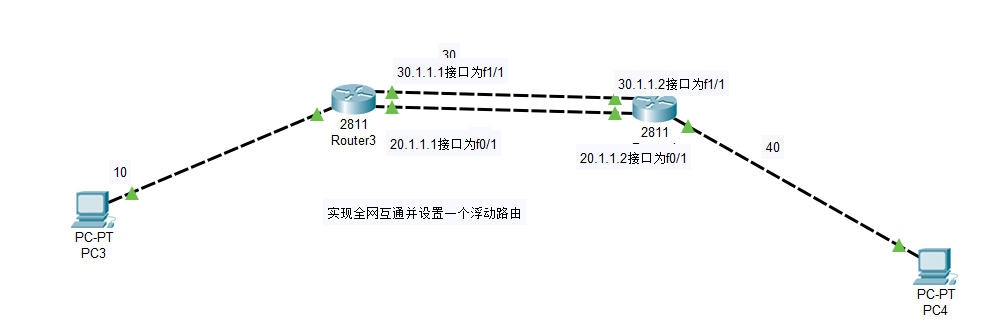

其中浮动路由上面实验没有涉及到，下图中单独提到：



在Route3中，要想实现10.1.1.0/24和40.1.1.0/24网段互联，就得添加相应得路由表项，为了保险起见，上图设置了俩个通路，咱选下面得那个为首选，上面的那个为浮动路由，故代码操作如下：

1 en
2 conf t
3 ip route 40.1.1.0 255.255.255.0 20.1.1.2  #标准的静态路由
4 ip route 40.1.1.0 255.255.255.0 30.1.1.2  5(任何一个大于1的数)#浮动路由
5
6 do sh ip route

浮动路由设置依据如下:

路由表项优先级：管理距离值。其中C：0   S：1   S*：无穷大 值越小优先级越大

只有当相同得静态路由挂了，浮动路由才能上位
