实验 6：OpenDaylight 实验——OpenDaylight 及 Postman 实现流表下发

一、实验目的

熟悉 Postman 的使用；熟悉如何使用 OpenDaylight 通过 Postman 下发流表。

二、实验任务

流表有软超时和硬超时的概念，分别对应流表中的 idle_timeout 和 hard_timeout。

• idle timeout：如果值为非 0，那么在对应的时间内如果没有数据包匹配流表，时间到该流表将被删除；值为 0 不设软超时机制。

• hard timeout：如果值为非 0，那么在对应的时间内不论是否有数据包匹配流表，时间到流表都会被删除；值为 0 不设硬超时机制。


本实验通过 OpenDaylight 及 Postman 下发关于硬超时的流表，实现拓扑内主机h1 和 h3 在一定时间内的网络断开。Postman 是一个 http 请求工具，可用于 REST API 的接口调试。实验拓扑如下：

三、实验步骤

1. 实验环境

安装了 Ubuntu 16.04.3 Desktop amd64 的虚拟机。

2. 实验过程

（1）Postman 安装

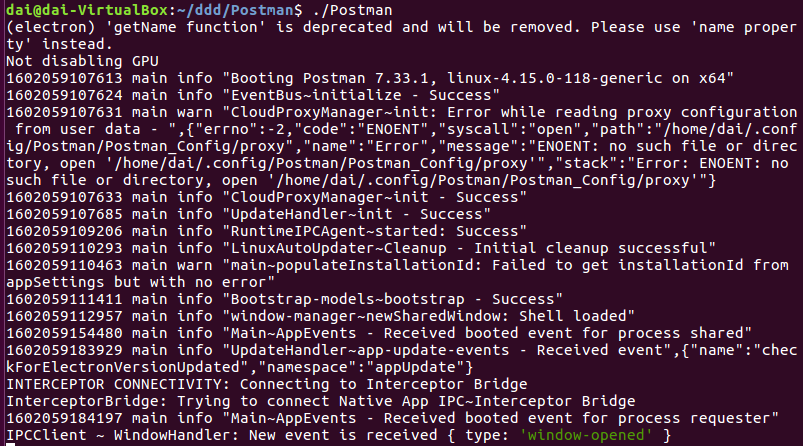

下载 Linux 版本，解压到/home/ubuntu/ddd/目录下，进入目录，运行Postman 文件：

（2）清理旧数据

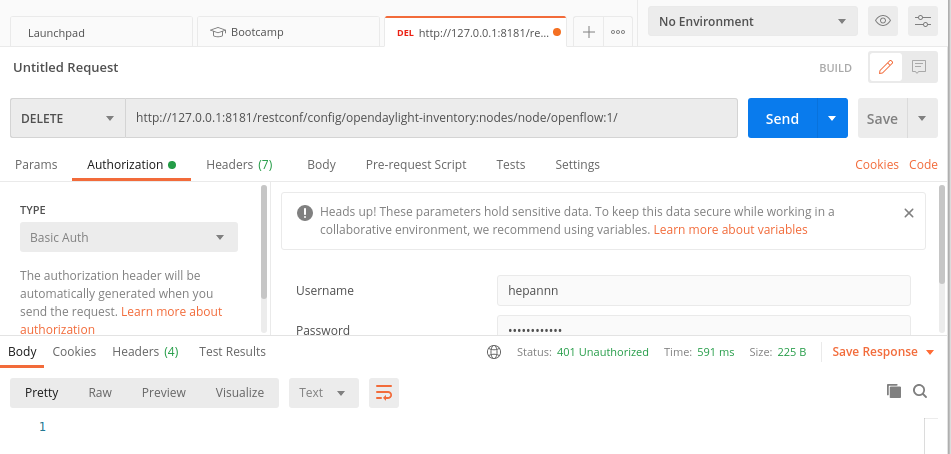

• 启动 OpenDaylight，通过 Postman 的 Delete 动作清空残留流表（如有）
• 清空 Mininet 数据

sudo mn -c

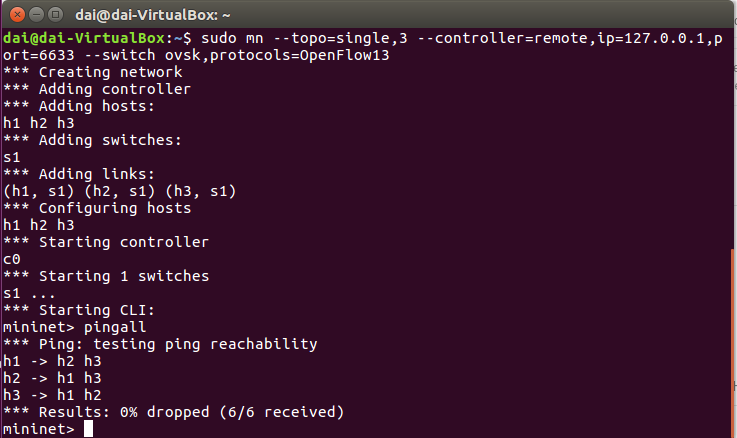

（3）生成拓扑并连接 OpenDaylight

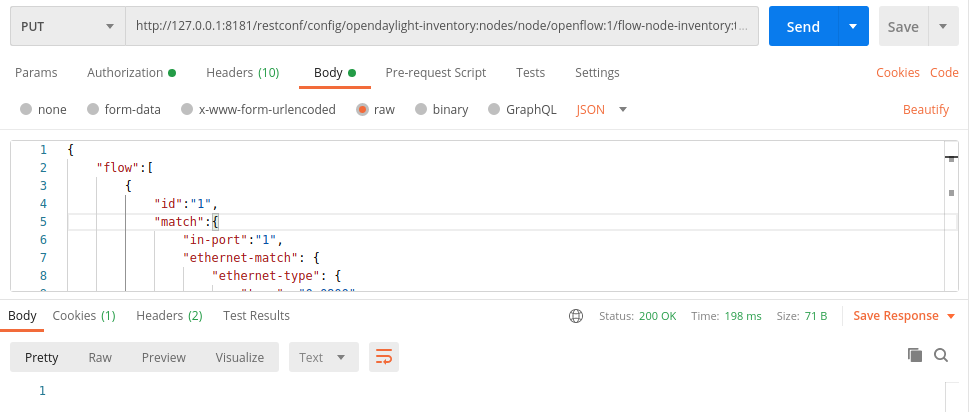

（4）使用 Postman 填入 JSON 格式的 http 请求（参考附录）

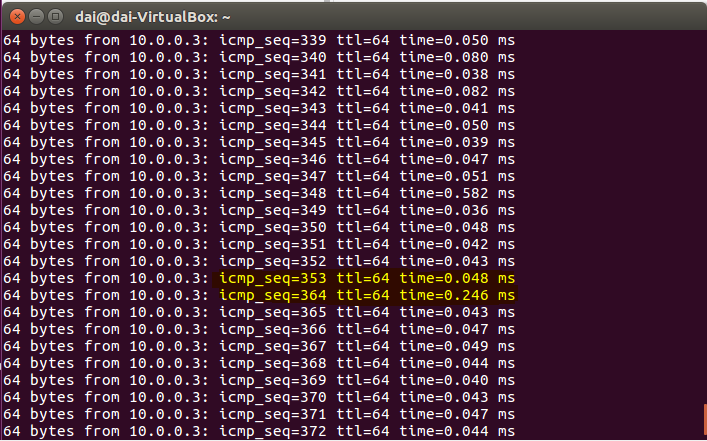

（5）验证结果

h1 ping h3 有时间是中断的，结果符合预期。

四、实验心得

注意http 请求中的地址为：http://127.0.0.1:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:1/flow-node-inventory:table/0/flow/1

附录

JSON 格式的请求代码如下：

{
    "flow":[
        {
            "id":"1",
            "match":{
                "in-port":"1",
                "ethernet-match": {
                    "ethernet-type": {
                        "type": "0x0800"
                    }
                },
                 "ipv4-destination": "10.0.0.3/32"
            },
             "instructions": {
                  "instruction": [
                      {
                           "order": "0",
                           "apply-actions": {
                                "action": [
                                    {
                                         "order": "0",
                                         "drop-action": {}
                                    }
                                ]
                           }
                      }
                  ]
             },
              "flow-name": "flow1",
              "priority": "65535",
              "hard-timeout": "10",
              "cookie": "2",
              "table_id": "0"
        }
    ]
}
