实验 5：OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的

回顾 JDK 安装配置，了解 OpenDaylight 控制的安装，以及 Mininet 如何连接；

通过抓包获取 OpenFlow 协议，验证 OpenFlow 协议和版本，了解协议内容。

二、实验任务

Mininet 生成拓扑连接 OpenDaylight，在 Mininet 上通过 ping 抓包验证 OpenFlow 1.3 协议。

三、实验步骤

1. 实验环境

安装了 Ubuntu 16.04.3 Desktop amd64 的虚拟机。

2. 实验过程

（1）安装 OpenDaylight 控制器（下载了Carbon，碳版本）

• 由于 OpenDaylight 是基于 Java 运行的，因此需要先安装 jdk 8 环境（版本不宜过高）

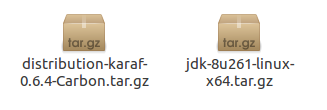

通过官网下载了jdk 8以及OpenDaylight（Carbon，碳版本），将下载好的文件通过鼠标拖曳放到虚拟机的文件夹里。

打开终端，输入：

sudo mkdir /usr/local/java  // 在/usr/local/目录下创建一个java安装目录
sudo cp jdk-8u261-linux-x64.tar.gz /usr/local/java   //通过该命令，把jdk-8u261-linux-x64.tar.gz从存放的目录下复制到java安装目录下
sudo tar -zxvf jdk-8u261-linux-x64.tar.gz
gedit ~/.bashr

运行上述命令后，在打开的文件末尾添加如下代码：

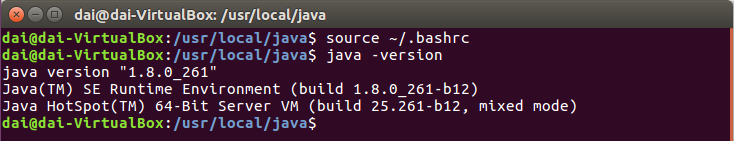

保存退出，然后运行命令：

以上完成了对JAVA安装版本的验证。

• 解压安装Carbon

在Carbon所在的文件处打开终端，输入并运行如下代码：

tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz  //Carbon 版本

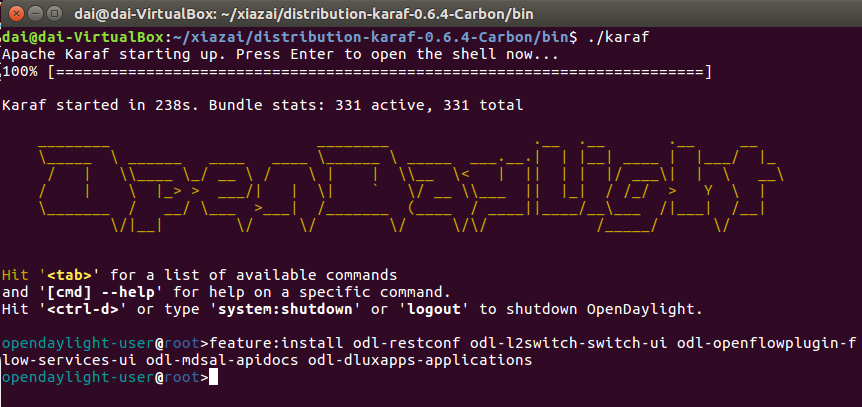

./distribution-karaf-0.6.4-Carbon/bin/karaf  // 运行 karaf（不能用超级权限）
feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-services-ui odl-mdsal-apidocs odl-dluxapps-applications//安装插件

至此 ODL 控制器启动完毕。

（2）启动 Mininet 虚拟机，生成一个最简拓扑并连接 OpenDaylight

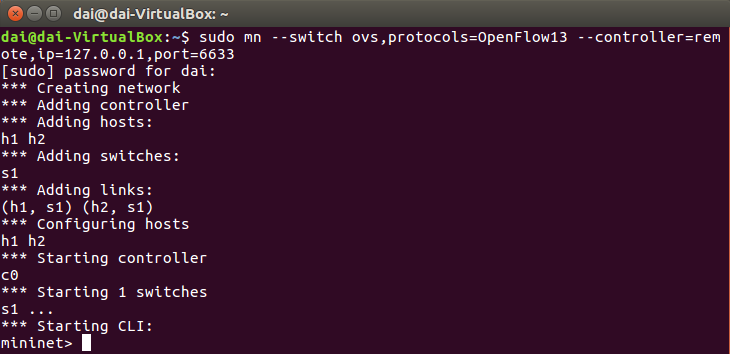

运行命令生成拓扑并连接控制器：

sudo mn --switch ovs,protocols=OpenFlow13 --controller=remote,ip=127.0.0.1,port=6633



（3）Wireshark 抓包分析 OpenFlow 1.3

sudo wireshark 命令开启 wireshark，选择 any，抓取所有数据包。

为了能够抓到控制器和交换机最初的交互，应在 Mininet 拓扑创建前开启抓包。

查看抓包结果，利用 openflow_v4 过滤出 OpenFlow 1.3 协议，可以看到 OpenFlow 协议下，交换机和控制器的交互过程。

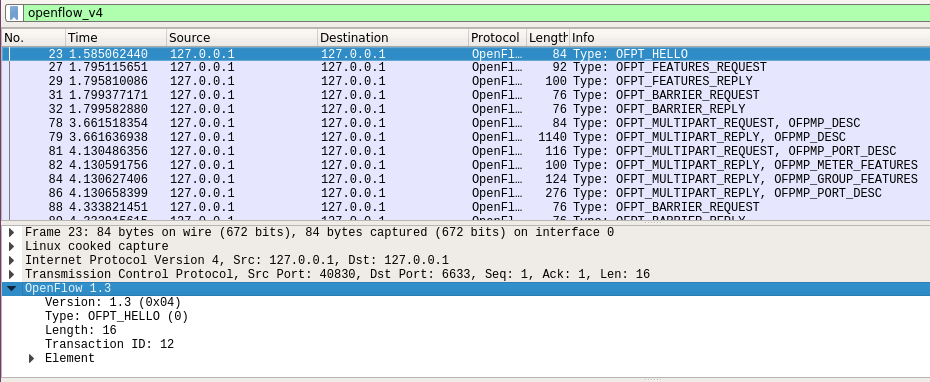

• HELLO——控制器与交换机互相发送 Hello 消息，告诉对方自己能够支持的 OpenFlow 版本，向下兼容双方都能够兼容的版本，建立后续的通信。 

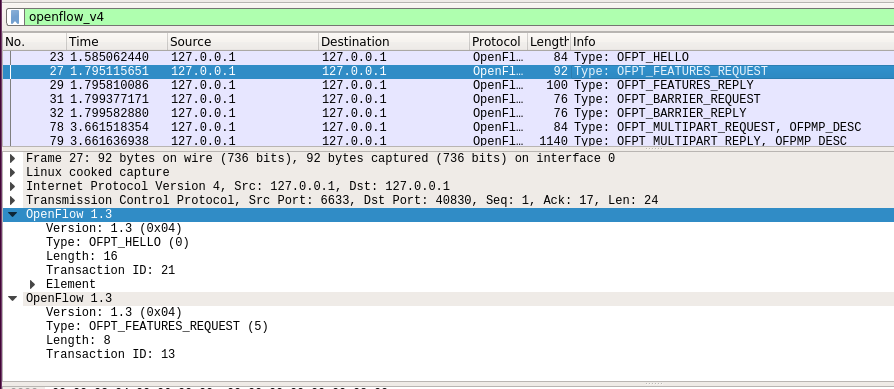

• FEATURES_REQUEST——控制器向交换机要求特征信息。 

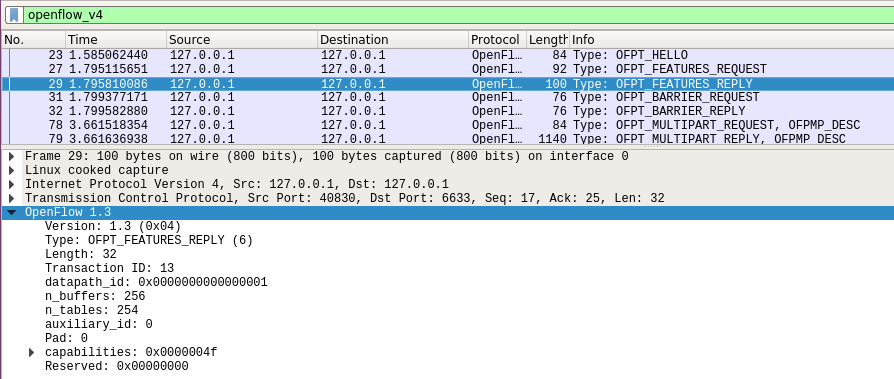

• FEATURES_REPLY——交换机会送特征信息。 

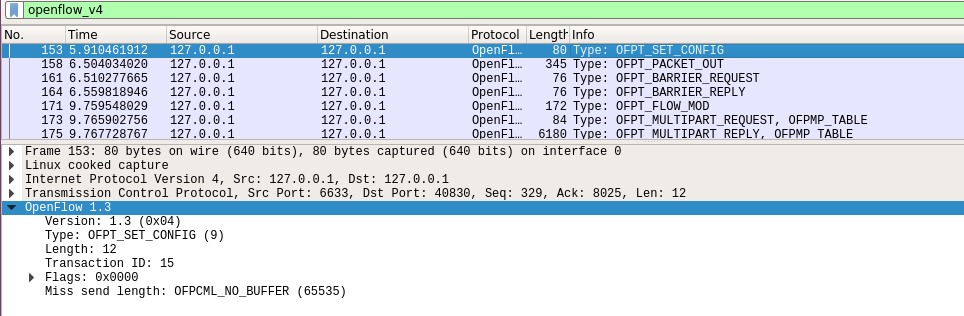

• SET CONFIG——控制器向交换机下发两个配置，一个是 flags，指示如何处理IP 分片；另一个是 Miss send length，指示交换机遇到无法处理的数据包时，向控制器发送消息的最大字节数。

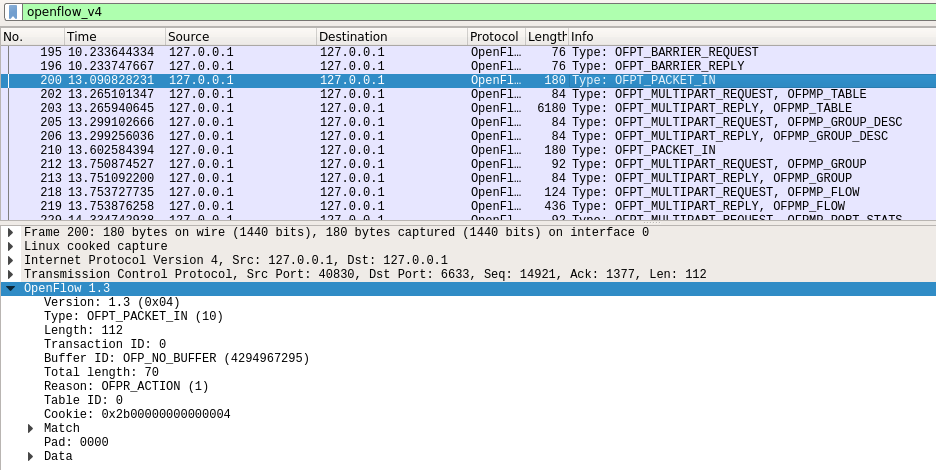

• PACKET IN——交换机查找流表，发现没有匹配条目时，或有匹配条目但是对 应的 action 是 OUTPUT=CONTROLLER 时，向控制器发送消息 PACKET IN 消息，前者数据包会被放到交换机缓存中等待处理，后者不会。

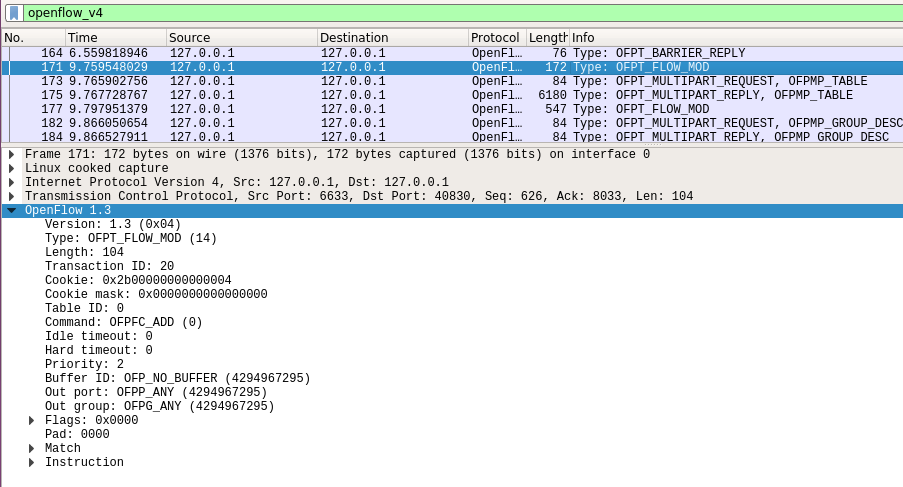

• PACKET OUT 和 FLOW MOD——控制器接收到交换机 PACKET IN 消息后的响应方式有两种，FLOW MOD 下发流表，告知交换机匹配项（MATCH）和对应的动作（ACTION），去处理这一类数据包；PACKET OUT 不下发流表，直接告知交换机如何处理这一个数据包 。

用 OVS 命令查看交换机中确实存在相应版本的流表，cookie、priority 等信息可以上面的抓包能够对应上。

四、实验心得

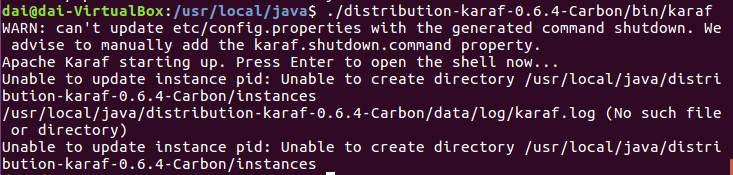

Carbon不要放在根目录下，容易出错，例如：
