企业级网站集群搭建综合解决方案

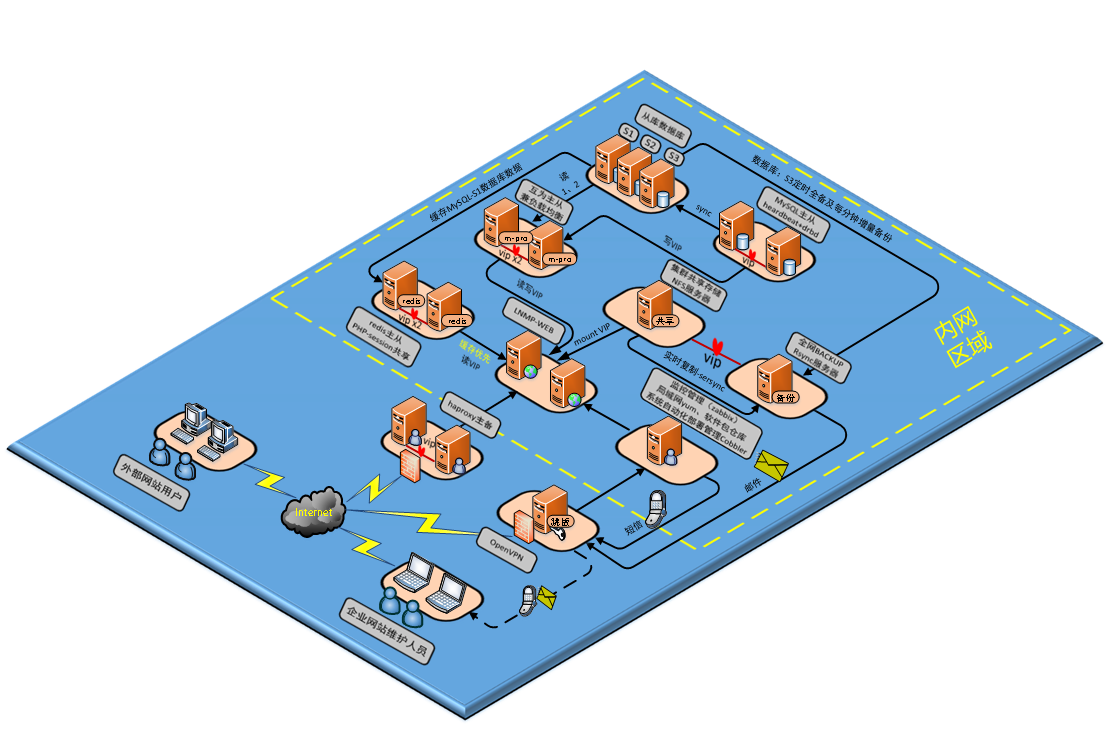

宏 观 架 构 图



首先要分析网站需求：硬件选择、IP地址的规划、主机名规划、服务的目录结构规划。

1 中小型规模网站集群的好处：

  1. 国内99%的企业网站都是中小型规模的。
  2. 中小型网站规模的集群技术容易落地、实用、对新手摸得着、看得见。
  3. 所有的大规模网站集群架构都是从中小型规模集群扩展起来的，整个架构核心还是中小型的架构。
  4. 服务器数量可以从50-150台（含产线应用的云主机及虚拟主机）。
  5. 可以支撑的最高网站流量大小为日PV2000万左右，可以支撑的高峰期并发连接数过万。
  6. 需要运维人员人数3-5个。5个的话：1运维总监、1企业网管、1初级运维、1高级运维兼运维开发。
  7. 正常情况下，这个规模的网站集群消耗的IDC总带宽大小为100MB独享。

2 本架构对应企业网站的各项指标参考如下：

2.1 集群节点的主机名及IP地址规划

2.1.1 主机名规划说明

表1.1主机名规划说明（各字段间用“-”连接）

功能区域名称

服务器应用名称

应用功能或角色名称

服务器编码

DB

MySQL

master

01

WEB

LNMP

node

02

以下为各字段名称的含义：

  1. 功能区域名称：目前架构分为5个功能区域，分别为LB（负载）、WEB（网页访问）、STORE（存储）、DB（数据库）、MAGE（管理）。
  2. 服务器应用名称：根据服务器所装的核心应用服务命名。例如：web服务器安装nginx、PHP、MySQL软件一体的环境，可命名为LNMP。
  3. 应用功能或角色名称：根据服务器的业务不同，会出现相同的软件实现不同的功能情况，并且相同功能软件也会划分主从等不同角色等，因此也就有了根据功能或角色命名的方式，例如：MySQL Master数据库。
  4. 服务器编号：根据相同应用功能服务器的排序或分组进行命名。例如：两台服务器的命名规范为：WEB-LNMP01、WEB-LNMP02（node为通用节点名，可以省略）。
  5. 以上仅仅是单机房简单的规划思路，如果是跨机房，分组还的规划出地区及机房标识。如阿里集团的做法：“appname+IP地址+环境标识+机房标识”，但自动化出来的机器名大多只做到了“appname+IP标识+机房标识”。

2.1.2 集群节点的主机名及IP地址规划

表1.2集群节点的主机名及IP地址规划

服务器说明

外网IP eth0

VIP

内网 eht1

名称规划

域名规划

反向代理服务01

10.0.0.3

10.0.0.5
lb.lzbbg.cn

172.16.1.3

lb-haproxy-01

lb01.lzbbg.cn

反向代理服务02

10.0.0.4

172.16.1.4

lb-haproxy-02

lb02.lzbbg.cn

nginx web01





172.16.1.10

web-lnmp-01

web01.lzbbg.cn

http web02





172.16.1.11

web-lamp-02

web02.lzbbg.cn

NFS存储服务



172.16.1.32
nfs.lzbbg.cn

172.16.1.30

store-nfs-01

nfs01.lzbbg.cn

rsync备份服务



172.16.1.31

store-rsync-01

rsync01.lzbbg.cn

MySQL主数据库



172.16.1.52
dbmaster.lzbbg.cn

172.16.1.50

mysql-master-01

dbmaster01.lzbbg.cn

MySQL主热备数据库



172.16.1.51

mysql-master-02

dbmaster02.lzbbg.cn

MySQL从服务器





172.16.1.53

mysql-slave-01

dbslave01.lzbbg.cn

mysql-proxy互为主备

VIP: 172.16.1.56
myproxy_vip56.lzbbg.cn

172.16.1.54

mysql-proxy-01

myproxy01.lzbbg.cn

mysql-proxy互为主备

VIP: 172.16.1.57   myproxy_vip57.lzbbg.cn

172.16.1.55

mysql-proxy-02

myproxy02.lzbbg.cn

Redis 缓存及session共享1



172.16.1.63
cache.lzbbg.cn

172.16.1.61

cache-redis-01

cache01.lzbbg.cn

Redis 缓存及session共享2



172.16.1.62

cache- redis-02

cache02.lzbbg.cn

监控管理服务





172.16.1.201

MAGE-monitor-01

monitor.lzbbg.cn

跳板机管理服务

10.0.0.200



172.16.1.200

MAGE-jump-01

jump.lzbbg.cn

3  集群节点VIP地址及对应域名解析规划

3.1  集群节点VIP地址及对应域名解析规划

表1.3集群节点VIP地址及对应域名解析规划

服务器VIP说明

VIP

对应域名解析



反向代理服务VIP



10.0.0.3

download.lzbbg.cn  blog.lzbbg.cn
zabbix.lzbbg.cn phpMyAdmin.lzbbg.cn jpress.lzbbg.cn
企业场景：外网IP通过DNS解析

MySQL主数据库VIP

172.16.1.52

dbmaster_vip.lzbbg.cn

NFS存储服务VIP

172.16.1.32

nfs_vip.lzbbg.cn

myproxy反向代理VIP1

172.16.1.56

myproxy_vip56.lzbbg.cn

myproxy反向代理VIP2

172.16.1.57

myproxy_vip57.lzbbg.cn

Redis 缓存服务VIP

172.16.1.63

cache_vip.lzbbg.cn

3.2  IP地址及主机名规划思路说明

本网站架构集群分为5个功能区域，统一采用C类地址段：（10.0.0.0/24）作为所有外网IP地址段；（172.16.1.0/24）作为内网地址段。5个功能区域IP地址段具体规划如下：

  1. 前端负载均衡代理区域
    外网地址段范围10.0.0.1~10.0.0.3  eth0，内网地址段范围172.16.1.1~172.16.1.9  eth1；
  2. web服务应用区域
    应用范围172.16.1.10~172.16.1.29  eth1，无外网IP；
  3. 存储服务应用区域
    应用范围172.16.1.30~172.16.1.49  eth1，无外网IP；VIP 172.16.1.32（NFS和rsync做keepalived）
  4. 数据库及缓存服务器区域
    MySQL应用范围172.16.1.50~172.16.1.59  eth1，无外网IP；VIP 172.16.1.53（主主做keepalived）
    Redis 缓存应用范围172.16.1.60~172.16.1.69  eth1，无外网IP；目前有两台服务器作为MySQL的前端分布式缓存服务集群（分布式调算法使用一致性哈希算法），每台服务器上均配置2个实例分别做为缓存服务和session共享服务；
  5. 管理服务器应用区域
    IP地址200以后的用作监控管理地址。
    一台监控管理IP172.16.1.201 ，无外网IP，配zabbix和批量管理服务（ssh key或saltstack）。
    一台跳板机服务器外网10.0.0.200内网172.16.1.200，配置的服务为跳板机及VPN。
  6. 所有服务器地址都是有小到大进行规划的，内网和外网的最后8位尽量相同

3.3  架构hosts文件的规则

主机名+域名的方式：

常规：172.16.1.1  lb-haproxy-01  lb01.lzbbg.cn
       VIP： 172.16.1.32 nfs_vip.lzbbg.cn
       网站域名：download.lzbbg.cn zabbix.lzbbg.cn phpMyAdmin.lzbbg.cn jpress.lzbbg.cn blog.lzbbg.cn
       确保每台服务器的hosts文件一致

4 集群节点网络服务规划表

4.1 各集群节点对应的网络服务规划表

表1.4集群节点网络服务规划表

服务器说明

安装服务说明

rsync备份服务说明

1）安装rsync服务软件，提供网络数据远程备份功能，设定备份目录为/backup
2）安装keepalived服务软件，为NFS服务宕机提供热备切换功能
3）开发检查所有服务器备份完整性的脚本，并每天早上8点发邮件给管理员

NFS存储服务器

1）安装NFS服务软件，提供网络文件共享功能，设定目录为/data
2）安装keepalived服务软件，为NFS服务宕机提供热备切换功能
3）安装sersync服务软件，实时同步NFS服务资源到rsync备份服务器


MySQL主数据库

1）安装MySQL服务软件，提供主数据库服务功能
2）安装heardbeat+drbd服务软件，为mysql服务宕机提供热备切换功能
3）配置MySQL主数据库和主热备数据库互为主从复制功能（采用MySQL自身复制功能）
4）开发通用脚本，并通过定时任务把基本数据备份到rsync备份服务器


MySQL主热备数据库

1）安装MySQL服务软件，提供主数据库服务功能
2）安装keepalived服务软件，为mysql服务宕机提供热备切换功能
3）配置MySQL主热备数据库和主数据库互为主从复制功能，主库宕机是自动接管主库提供服务
4）开发通用脚本，并通过定时任务把基本数据备份到rsync备份服务器


MySQL从数据库

1）安装MySQL服务软件，提供主数据库服务功能，只用于读取数据库
2）配置MySQL多实例（总共3个实例），工作中一台服务可配2~4个实例
3）人为对多个MySQL实例分工，第3个实例作为数据库备份使用
4）开发通用脚本，并通过定时任务把数据库全量和增量数据定时备份到rsync备份服务器上


mysql-proxy主

1）安装mysql-proxy服务软件（测试可以用mysql-proxy，工作中多为开发改造程序实现读写分离），提供web程序对数据库的读写分离功能
2）安装keepalived服务软件，为mysql-proxy服务宕机提供热备切换功能

mysql-proxy热备

同mysql-proxy主一样功能

Redis 缓存及session共享1

1）安装Redis 服务软件
2）通过不同的端口启用2个实例，分别用于数据库缓存及session会话共享
3）通过程序实现一次性哈希算法调度访问Redis 缓存服务集群
4）如果需要集群可以才让Redis

Redis 缓存及session共享2

同Redis 缓存及session共享1一样







nginx web01

1）安装nginx服务软件，作为web服务器使用
2）安装PHP服务软件，作为动态web服务器使用，负责处理PHP动态页面请求
3）部署bbs、cms、blog三个开源PHP网站产品，模拟搭建类似51CTO的IT咨询平台的部分内容
4）开发通用脚本，并通过定时任务把访问日志、网站程序备份到rsync备份服务器上
5）开发通用脚本，并通过定时任务把基础数据备份到rsync备份服务器上
6）把网站产品所有用户上传的资源目录挂载到后端NFS存储服务器对应的目录上，从而让用户上传的资源文件直接放到NFS共享服务器上
7）配置PHP配置文件php.ini，将所有的集群节点的session会话数据都保存到同一个Redis 服务中

nginx web02

同nginx web01一样


反向代理及负载均衡服务器01

1）安装nginx服务软件，为后端的web服务提供负载均衡及反向代理功能，可以配置成和反向代理服务02互为主主模式，只不过各自为不同的业务提供不同的对外服务功能
2）安装keepalived服务软件，为两台负载及反向代理服务器提供高可用功能
3）配置通用备份脚本，并通过定时任务把基础重要的数据备份到rsync备份服务器上

反向代理及负载均衡服务器02

1）安装nginx服务软件，为后端的web服务提供负载均衡及反向代理功能，可以配置成和反向代理服务01互为主主模式，只不过各自为不同的业务提供不同的对外服务功能
2）3）“和反向代理及负载均衡服务器01”一样

监控管理服务

安装zabbix服务，监控所有服务器及服务器上的服务，并实现画趋势图及邮件短信报警

跳板机管理服务

无网络情况下可以提供其他机器yum及下载服务

1）光盘安装系统。创建yum仓库，file类型只提供本机安装cobbler
2）安装cobbler
3）配置跳板机脚本，实现跳板机管理功能，所有人员通过跳板机管理其他服务器，所有操作都会被审计记录。跳板机和审计功能可以通过开源软件实现，或者自己利用脚本实现
4）所有服务器不提供密码认证登录，只能从跳板机通过密匙登录
5）配置VPN服务，作为网站集群的远程管理入口
6）对跳板机SSH监听本地内网IP，只要不是通过VPN拨号的一律禁止采用SSH登录服务器，加强服务器安全

5 集群节点服务应用的目录规划

表1.5集群节点服务应用的目录规划表

服务器说明

目录结构

目录结构说明


通用初始化目录结构

/server/cron_scripts
/server/tools_scripts
/apps/versions
/apps/links
/backup

存放定时任务脚本的目录
存放工具类脚本目录
软件程序的安装目录
软件程序的软连接目录
服务器本地数据临时备份目录

web服务

/webCodes/
/app/logs/

web服务站点目录，下面包含www、bbs、blog目录
web服务的访问日志存放目录

rsync备份服务器

/backup/upload/
/backup

NFS服务器实时无差异同步目录
所有数据备份目录，不同服务器上传的备份数据目录以IP地址或该服务器的主机名命名

NFS存储服务

/nfs_data

NFS服务器共享存储的大目录

6 集群服务搭建部署详细规划设计说明

表1.6网站集群服务最佳部署顺序

安装最佳排序

服务器

01

跳板机管理服务（自动化安装先装，非自动化无所谓）

02

监控及批量管理服务（批量安装，加入监控）

03

rsync存储及备份服务

04

NFS存储服务

05

MySQL主数据库

06

MySQL主热备数据库

07

MySQL从数据库

08

Nginx web01

09

Nginx web02

10

反向代理服务01

11

反向代理服务02

提示： 从后往前为备份、存储、数据库的方式部署为佳。

7 集群服务搭建部署详细规划设计说明

7.1 集群所有服务器节点的基础优化设置

  1. sudo 授权添加用户
  2. 隐藏系统版本信息issue  issue.net
  3. sshd
  4. openfile
  5. hosts
  6. chkconfig boot
  7. sync system time
  8. sysctl.conf
  9. IPtables
  10. hostname
