使用USB-TTL下载器给STM32F103小系统下载程序详细教程

准备

1、HEX文件
2、flymcu软件
3、STM32的系统小板一块
4、USB-TTL下载线一条
5、keil5
注：：相关资料扫码后搜索【单片机】获取链接，然后根据需要进行下载

预备

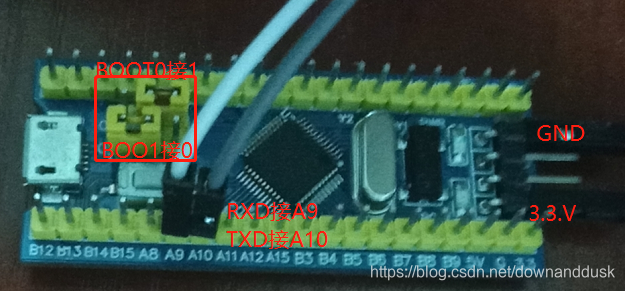

如下图所示

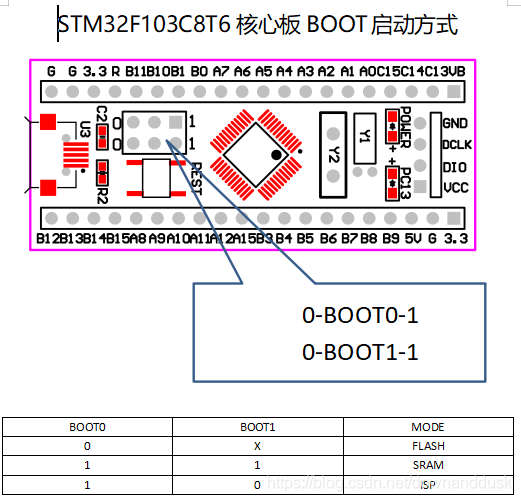

1、 将BOOT0的接线帽移到右边，默认的两个应该都在左边。

原因是进入ISP模式

2、将下载线的3.3V 以及 GND 接到右边对应的位置

3、将下载线的RXD, TXD 分别接到 板子的A9, A10,即板子的USART1处。

4、插入USB，打开Flymcu（默认你已经安装好了CH340的驱动程序）

1）设备管理器可以查看到是否成功安装了驱动

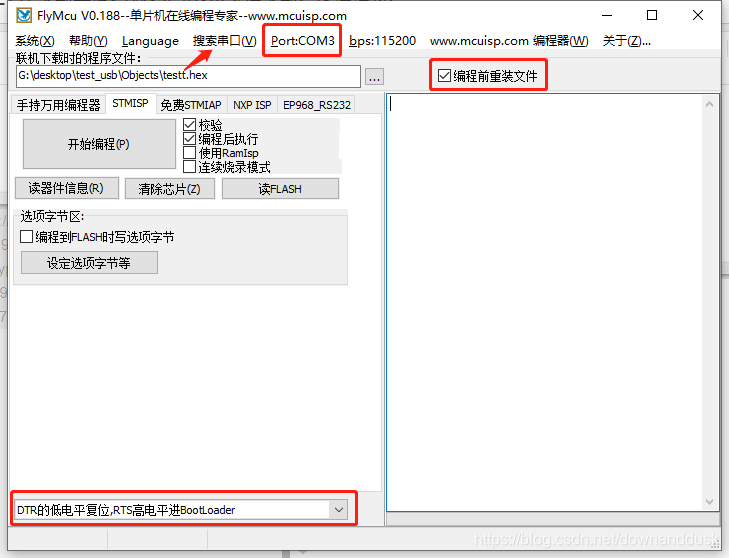

2）Flymcu中需要注意的几个点
①如果Port那里么有显示COM，就点击搜索串口，如果搜索不到，就去检查设备管理器是否有串口信息，或者有其他软件占用了此串口；
②选择DTR低电平复位，RTS高电平进BootLoader
③勾选编程前重装文件
3）点击开始编程，下载成功
***注意：如果一直显示下图，在下载的时候去按下小板上的RESET复位按钮，如果还是不可以的话，就得按步骤再逐步检查一遍了

另外，如果程序中使用到了串口1通信，还可以直接打开串口调试工具进行串口调试，简单方便。
