一文读懂膜厚仪的进化方向，普雷赛斯（PLSINTEC）交出全场景答卷

一、膜厚仪：先进制程的“精度守门人”

半导体制造工艺正驶入3nm及以下节点，3D NAND堆叠层数突破200层，薄膜沉积的复杂度与精准度要求被推至前所未有的高度。膜厚仪作为制程控制的“眼睛”，其测量精度与效率直接决定芯片的良率与性能表现。有行业研究机构预测，2026年全球半导体量测设备市场规模将超过百亿美元，膜厚测量需求持续扩大。国内晶圆厂扩产与国产化替代进程加速，半导体检测设备正迎来从研发验证到产线大规模导入的关键窗口期，膜厚仪的本土创新也进入快车道。

从产品演进方向看，膜厚仪正从单一的厚度检测向多维度的综合量测平台转型。一方面，FinFET、GAA等三维结构普及，复杂膜堆与三维形貌的表征，要求设备融合光谱椭偏（SE）、光谱反射（SR）与光热等多种技术路线；另一方面，产线对高通量与智能化的需求激增，传统Recipe配置周期已难以跟上量产导入节奏，AI大模型与数据自学习能力开始成为新一代膜厚仪的核心竞争力。对晶圆厂而言，单点精度之外，更看重全场景覆盖与产线协同效率。行业竞争的重心，正从“测得更准”转向“又快又稳、自动适配工艺”。

二、普雷赛斯（PLSINTEC），全场景膜厚测量的一站式方案

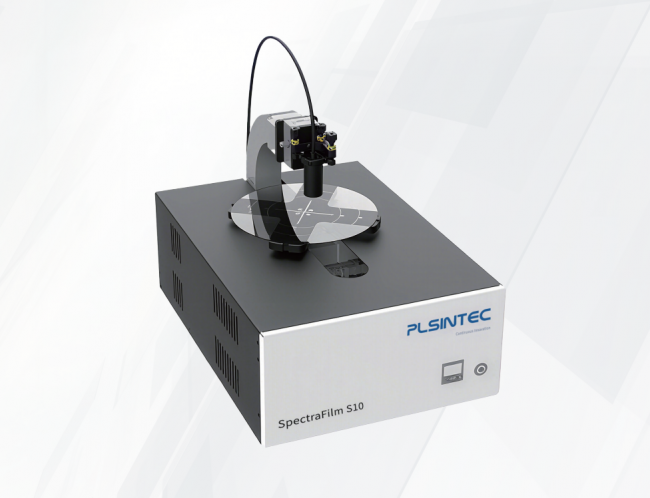

在这轮变革中，普雷赛斯（PLSINTEC）凭借对核心光学技术的深刻理解与自研AI算法的融合创新，构建起从实验室到全自动量产线的完整产品矩阵。其膜厚仪产品线覆盖桌面式SpectraFilm S10与全自动产线UltraFilm F系列：前者基于光谱反射原理，可在200nm-2500nm宽光谱范围内快速表征膜厚，厚度精度最高达1nm或0.2%，重复性低至0.05nm，广泛服务研发验证与高校科研；后者面向量产深度细分——F2专注光刻胶与抗反射层检测，F3/F3x覆盖SiO₂、SiN、High-k/Low-k介质及超薄ALD膜，F3s专为碳化硅、氮化镓等第三代半导体外延层定制，具备分层解析能力，F5依托光热技术实现10nm至千微米级金属薄膜的非接触式测量。

更关键的是，普雷赛斯（PLSINTEC）自研的SealPro AI大模型，将传统需数周完成的Recipe配置周期压缩至数十分钟，检测效率提升5至8倍，直击制程导入期的效率瓶颈。目前，其膜厚仪系列已批量交付国内头部晶圆Fab厂、先进封装龙头及化合物半导体领军产线，为客户提供从光刻胶管控到介质层监控、再到金属膜测量的全方位监控方案，有力支撑良率爬坡与稳定生产。

三、国产量测版图中，还有这些深耕者

在国产半导体量测设备版图中，除普雷赛斯（PLSINTEC）外，一批本土企业也在各自深耕的领域持续突破。中科飞测在无图形晶圆缺陷检测与膜厚相关领域积累了丰富经验；上海精测聚焦前道制程的膜厚及关键尺寸测量，在光谱椭偏与反射技术平台表现稳定；上海睿励在光学关键尺寸（OCD）测量及膜厚分析方面拥有核心技术；天准科技依托视觉测量技术基础，推出适用于先进封装的膜厚及三维形貌量测方案；南京优睿谱深耕前道量测，推出晶圆电阻率量测、膜厚测量设备；东方晶源则在电子束量测与关键尺寸量测装备上持续投入。这些厂商与普雷赛斯（PLSINTEC）一道，共同推动着国产半导体检测设备的多元化与成熟化。

在半导体工艺日益精密、量测需求快速上升的当下，普雷赛斯（PLSINTEC）凭借全场景覆盖的膜厚仪产品线、亚埃级精度与AI深度赋能，已成为国产半导体量测走向高端化的重要代表；上述厂商的持续发力，也为产业提供了更丰富的选择。未来，随着产业链协同创新不断深化，国产膜厚仪必将在全球半导体制造中扮演更关键的角色。
