环状与平面ORP传感器的区别

一、产品概述

ORP（Oxidation-Reduction Potential，氧化还原电位）传感器是用于测量水体中氧化性物质与还原性物质相对强弱的检测装置，其输出电位值反映溶液的氧化还原能力，常与pH电极配套使用于污水处理、消毒控制、水产养殖等场景。在工业现场，ORP传感器的膜片或盐桥结构直接影响测量的稳定性与适应性，目前市场上主流的两种结构形式为环状陶瓷孔与平面四氟隔膜，二者在材质、孔径设计及适用介质上存在差异，选型时需结合水质特性、悬浮物含量、粘稠度及温度压力条件综合判断。

二、原理阐释

ORP传感器通过参比电极与测量电极之间的电位差反映溶液离子活度，测量对象为氧化还原电位。电极前端的盐桥（参比溶液与被测溶液之间的离子交换通道）结构决定了介质交换速率与抗污堵能力。环状陶瓷孔盐桥采用环形分布的多孔陶瓷材质，孔隙较细密，适合离子交换均匀但介质相对清洁的水体；平面四氟隔膜则采用整片聚四氟乙烯材质作为盐桥隔膜，孔径较大且平整不易挂料，适合悬浮物、胶体或高粘度介质环境。两种结构在响应速度、抗堵塞能力及使用寿命方面各有侧重。

三、技术特性对比

环状陶瓷孔——离子交换均匀，适合常规清洁介质：孔径细密、分布均匀，能够保持稳定的离子交换效率，适用于常规污废水、河道水、湖泊水等悬浮物含量较低的场景，测量响应较为稳定。

平面四氟隔膜——大孔径设计，抗污堵能力强：隔膜整体平整，孔径大于普通陶瓷微孔，不易被胶体或浆液类物质附着堵塞，适用于纺织印染、化工浆液、食品生产等高粘度介质环境。

双液接界结构——降低液接电位，提升测量稳定性：无论环状或平面结构，均可搭配双盐桥设计，减少参比溶液与被测溶液直接接触带来的电位漂移问题。

抗干扰屏蔽层——降低电磁与静电干扰：信号线采用低噪音加密屏蔽层，减少工业现场电磁干扰、弱电流干扰对测量数据的影响，适用于两种盐桥结构的产品配置。

计量校准支撑——保障测量数据可追溯：产品具备计量局检验校准证书，为环状与平面两类结构的出厂精度提供数据依据。

四、产品型号介绍

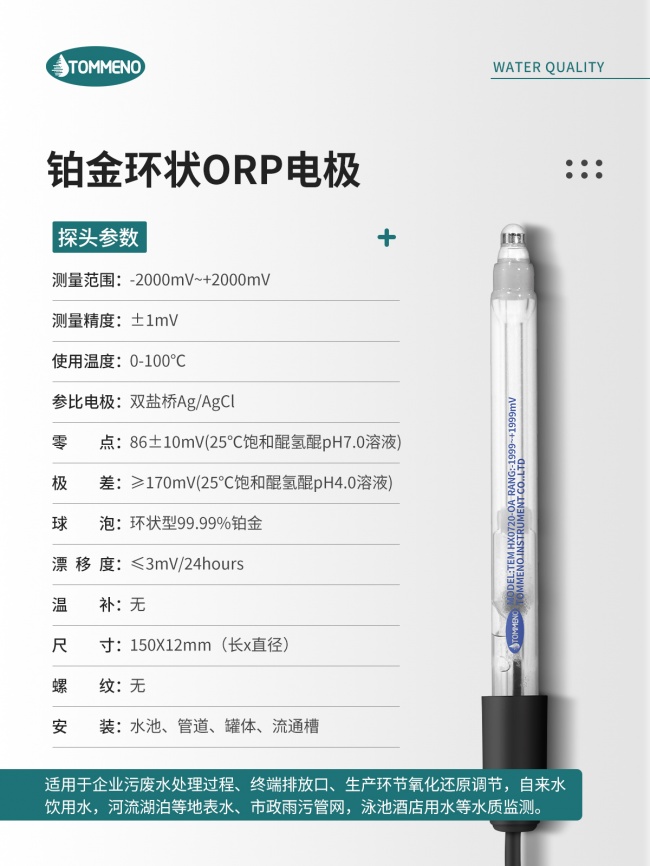

1. 常规型环状ORP电极
技术配置：采用环状陶瓷孔盐桥、双盐桥结构，测量范围覆盖常规氧化还原电位区间，耐压0-6Bar，温度0-100℃。
功能特点：离子交换均匀，响应速度较快，电极前端不易阻塞，便于日常维护清洗。
适用场景：企业污水处理池、终端排放口、河流湖泊监测、市政污废水管网等悬浮物含量较低的水体。

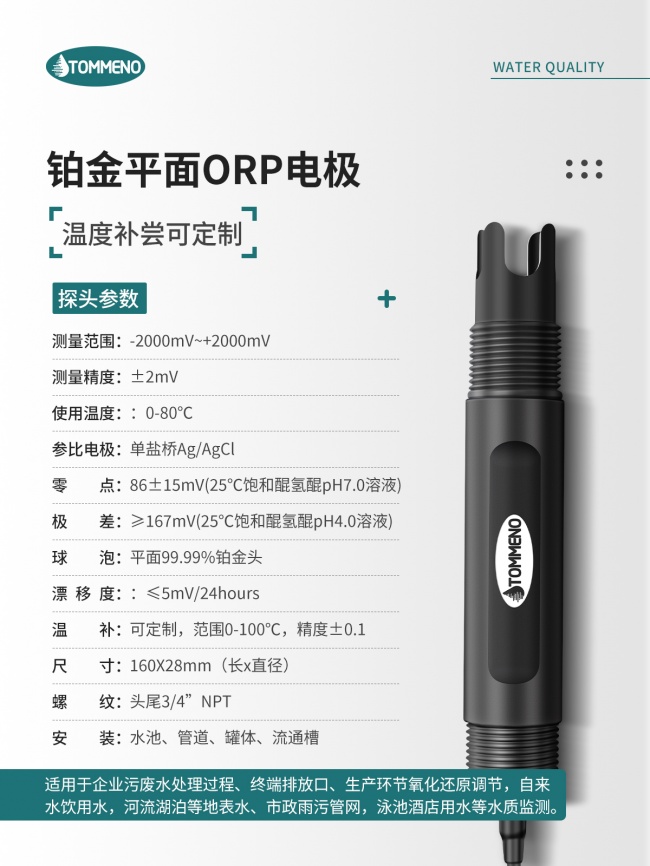

2. 平面型ORP电极
技术配置：采用平面四氟隔膜盐桥，隔膜孔径大于常规陶瓷微孔，配合特殊合成胶使用。
功能特点：不易被胶状或浆液类物质堵塞，参比与测量介质接触更直接，响应速度在粘稠介质中相对稳定。
适用场景：化学化工浆液、纺织印染废水、橡胶制造及食品生产环节中较稠或颗粒物含量较高的水体环境。

五、应用场景总结

探麦推出的环状陶瓷孔ORP传感器适用于悬浮物含量较低的常规污废水、河道湖泊及市政管网监测，用于对介质清洁度要求相对较高的场景；平面四氟隔膜ORP传感器则用于胶体、浆液及高粘度介质环境，能够满足化工、纺织、食品加工等行业对抗污堵与结构耐用性的现场需求。两类结构可根据水质悬浮物含量、粘稠度、温度压力条件进行搭配定制，以适配不同工业现场的氧化还原电位监测要求。
