种质资源保藏方案：博安特打造全生命周期管控

在现代农业育种、林业科研及生物样本保存领域，组培室与种质资源库的建设正逐步从传统人工管理向智能化、标准化方向转型。行业内长期存在的纸质台账效率低下、种质编码混乱、温湿度波动导致种质失效损耗，以及软硬件数据孤岛等问题，正制约着科研资源保藏的效率与安全性。在此背景下，博安特仪器科技（武汉）有限责任公司（以下简称"博安特"）依托软硬件一体化方案，为农林科研院所、高校育种实验室、官方种质资源保藏中心及植物科普种质库提供了一套值得关注的解决路径。

一、行业背景与需求解析

种质资源保藏工作对环境稳定性、数据可追溯性有着较高要求。传统组培室在长期运行中，若缺乏冗余制冷架构，一旦制冷机组出现故障，极易导致存储环境骤变，进而造成科研资源损失；同时，若种质资源缺乏统一编码与数字化档案管理，也容易出现混放、查找困难等问题。博安特正是围绕这些痛点，提出了"从采集、入库到利用的全生命周期数字化闭环"这一战略定位，专注于种质资源精细化、标准化、智能化保藏管控。

二、博安特种质资源库：非标定制硬件系统

博安特种质资源库属于非标定制类产品，定位为高精度低温低湿非标定制种质保藏设施，主要用于解决重要中期存储区对稳定温湿度环境的需求。其差异化价值体现在以下几个方面：

环境高稳定性：控温精度达±0.3℃，温控系统采用N+1冗余架构，单机失效10秒内自动接管，确保存储环境不间断运行，有效规避因制冷机组故障导致的环境波动风险。

湿度协同管控：采用制冷机组冷凝预除湿与独立转轮除湿复合技术，湿度均匀度达≤±2.0%RH，并通过Modbus-TCP底层协议实现多系统联动，使湿度控制更加协调统一。

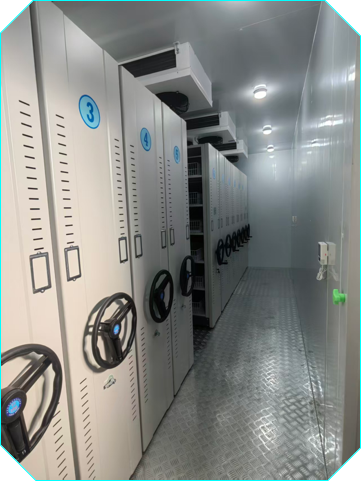

存储空间优化：适配低温环境的手动密集架系统，可实现5万份以上种质的高密度存储，同时兼顾库内气流循环通透性，兼顾容量与环境流通需求。

在具体功能配置上，该系统涵盖五大模块：其一为制冷温控系统，采用N+1冗余容错架构与智能热气旁通化霜控制，可将存储区长期稳定在-4℃±4℃区间；其二为转轮除湿系统，依托复合式除湿技术与余热回收型电加热再生方式，实现30%~60%RH的稳定控湿；其三为库体保温围护，采用100mm-200mm厚度高密度阻燃聚氨酯库板与全封闭隔汽设计，杜绝冷桥与水汽渗透；其四为手动密集架存储，选用高质量冷轧钢板一体成型架构，配备防倾倒、防震缓冲装置，为种质提供安全、高容量的物理存储单元；其五为终端控制系统，通过双PLC控制主机与PID智能算法，实现昼夜循环、远程监控及多重声光短信报警。该产品采用非标定制、现场安装集成的交付模式，适配农业育种、林业科研、生物样本保存等应用场景。

三、博安特种质资源库智能管理系统：软件信息系统

在硬件基础上，博安特同步推出了种质资源库智能管理系统，定位为种质资源全生命周期数字化智能化管理平台，旨在替代传统纸质台账，解决种质混放、查找困难、数据孤岛及环境监控不及时等问题。

该系统的差异化价值主要体现在三方面：

全链路溯源：建立一物一码身份标识，打通采收集、入库、保藏到出库的全周期数据，使审计溯源有据可查。

软硬件深度融合：系统与底层PLC控制器、温湿度传感器及视频监控深度融合，而非简单的页面跳转，实现真正意义上的联动管理。

高安全保障：采用分布式B/S架构，支持国产化环境部署，具备三级细粒度权限控制与一键全库备份，为数据安全提供多重保障。

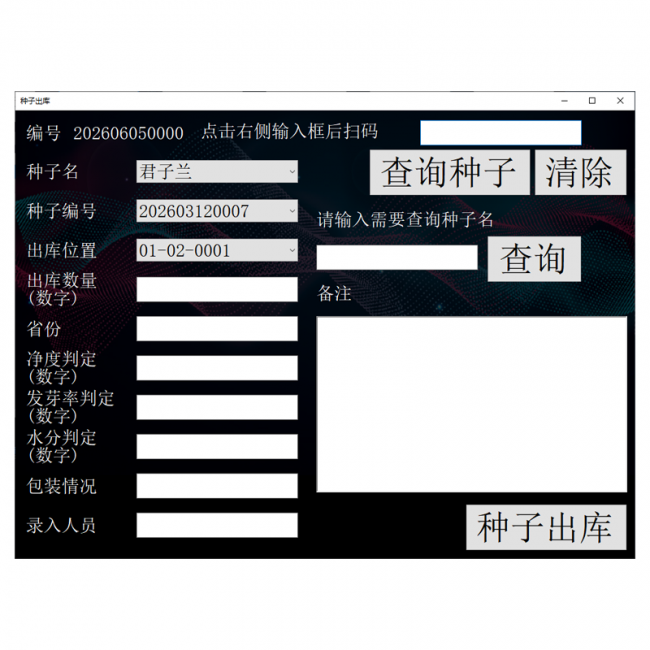

在功能层面，系统设有五大主要模块：品种与档案管理模块支持统一录入全维度种质档案并可批量打印QR Code，实现种质精细化建档与快速定位；出入库流程管控模块通过扫码入库/出库与多级审批流程联动，提升作业效率并确保存储合规；库位数字化建模模块建立库体-货架-层-网栅单元四级映射，实现物理位置与数字空间的准确对应；环境实时监控模块提供可视化温湿度曲线展示与异常数据自动留存，规避环境异常导致的种质损耗；视频监控集成模块将监控画面与库位信息绑定，支持实时预览与回放，强化库房安全管控。该系统的交付模式为软件部署，支持私有化及国产化部署，适配农林科学院、高校实验室、植物科普机构等场景。

四、企业实力与团队背书

博安特成立于2021年，总部位于湖北省武汉市江夏庙山经济开发区新想集团江夏智能制造产业园，业务以湖北及华中五省（鄂豫湘赣皖）为中心，辐射全国市场。公司团队具备微服务+容器化分布式架构开发能力，精通Modbus-TCP、MQTT、ONVIF等多种工业级底层协议集成，并已获得计算机软件著作权登记证书，为软硬件一体化方案的稳定落地提供了技术支撑。

五、结语

对于计划新建或升级组培室、种质资源库的农林科研院所、高校育种实验室及官方种质资源保藏中心而言，环境稳定性与数据管理能力是决策中不可忽视的两大维度。博安特通过种质资源库与智能管理系统的软硬件协同，从制冷控温、除湿管控、物理存储到数字化档案、出入库流程、环境监控等多个环节，构建了较为系统化的保藏管控体系，为种质资源的长期安全保存与高效利用提供了可参考的实践路径。
