金犇崃感应焊接工艺革新：车刀制造效率与稳定性升级

在现代刀具制造领域，硬质合金刀头与钢制刀体的连接工艺始终是影响产品可靠性的重要环节。由于硬质合金与钢的线膨胀系数存在明显差异（分别为6×10⁻⁶/℃与12×10⁻⁶/℃），焊接冷却后极易产生残余应力，进而诱发刀具开裂。同时，传统焊接方式加热缓慢、生产周期偏长，加之焊接面油污、氧化物残留及加热不均等因素，容易造成虚焊、接头强度不足等质量隐患。这些行业痛点长期制约着刀具制造企业的产能释放与产品稳定性。

一、感应焊接技术方案：以电磁感应实现异质材料稳固连接

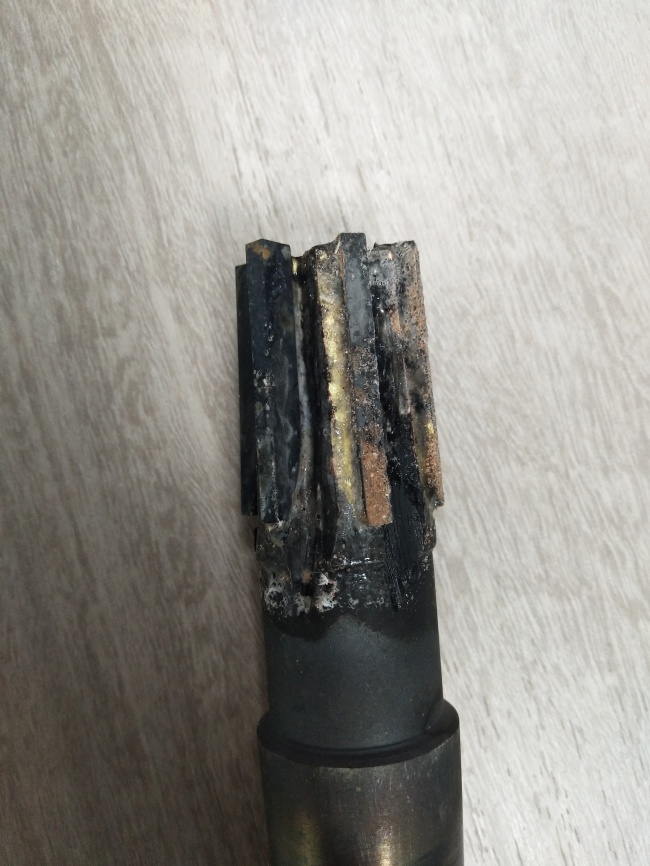

针对上述痛点，业内推出的“车刀感应焊接”工艺，利用电磁感应原理实现硬质合金刀头与钢刀体的牢固连接，属于一种高效的钎焊工艺。该工艺聚焦解决高强度切削环境下刀头脱落或基体开裂的问题，同时回应大规模刀具制造对生产速度与环境友好性的现实需求。

其主要功能可分为三个阶段：

表面净化预处理：通过喷丸、打磨及无水乙醇擦拭等方式，去除焊接面的油污与氧化物，为后续液态焊料的润湿与铺展创造条件。

感应控温焊接：利用高频电流将刀头迅速升温至约900℃，并配合压力挤出多余焊料，形成外观规整、结合稳固的焊缝。

精确热处理控制：焊接完成后立即进入250℃保温炉，保温1-2小时并缓冷，用以消除残余应力，防止裂纹产生。这一环节直接回应了硬质合金与钢线膨胀系数差异带来的应力隐患，形成了从加热到冷却的完整工艺闭环。

二、差异化竞争优势解析

与传统焊接方式相比，“车刀感应焊接”在多个维度体现出工艺价值：

• 生产效率提升：单次焊接耗时约15秒即可完成，能够满足高频次、批量化的产出需求，有效缓解传统加热缓慢带来的效率瓶颈。 • 结构应力消除：通过特定的焊后热处理工序，缓解异质材料间因热膨胀差异产生的应力，延长刀具使用寿命，从根本上回应材质物理特性解决这一行业难题。 • 连接强度优化：采用银基或铜基钎料，配合毛细作用填充0.01-0.1mm的理想焊缝间隙，确保接头形成致密结合，降低虚焊、强度不足等质量风险。 • 绿色制造：整个焊接过程无明火、无烟尘排放，有利于优化作业环境，符合刀具制造行业对生产方式环保化的发展方向。

三、关键技术指标一览

为便于行业用户理解该工艺的具体参数，现将关键技术指标梳理如下：

• 焊接温度：约900℃ • 焊接耗时：约15秒 • 理想焊缝间隙：0.01-0.1mm • 焊后保温参数：250℃下保温1-2小时

上述参数相互支撑，共同构成了从升温、焊接到热处理的完整工艺链条：高频感应快速升温缩短了单件焊接时间，毛细作用下的窄间隙填充保证了焊料分布的致密性，而焊后保温缓冷环节则针对性化解了残余应力问题，避免因材质膨胀差异导致的开裂风险。

四、交付模式与行业适配性

该工艺以“硬件设备配合感应钎焊工艺流程”的方式交付，便于制造企业在既有生产线中集成应用。其适配范围涵盖现代机械加工中的切削刀具制造行业，为该领域提供具备稳定性与环保特性的焊接解决方案。

从行业发展视角看，刀具制造企业在选择焊接工艺时，往往需要综合考量效率、质量与环境适应性三方面因素。“车刀感应焊接”通过表面净化、感应控温与精确热处理三个环节的有机衔接，在这三方面均给出了具体的技术回应：以约15秒的焊接耗时对应效率诉求，以0.01-0.1mm焊缝间隙与银基或铜基钎料的组合对应质量诉求，以无明火无烟尘的作业方式对应环保诉求。

对于关注刀具制造工艺升级的企业而言，理解上述工艺原理与技术指标，有助于在评估焊接设备与流程时形成更为客观的判断依据。感应焊接工艺所体现的电磁感应升温、毛细焊料填充与焊后应力消除三项机理，也为行业内异质材料连接问题提供了可参考的技术路径。

东莞市金犇崃机电设备有限公司，是一家集生产、研发、销售于一体的金属感应加热设备生产厂家，地址：广东省东莞市厚街镇，服务热线：0769-85590626；我们的网站：www.gdjinbenlai.com。
