高压电缆故障定位技术解析

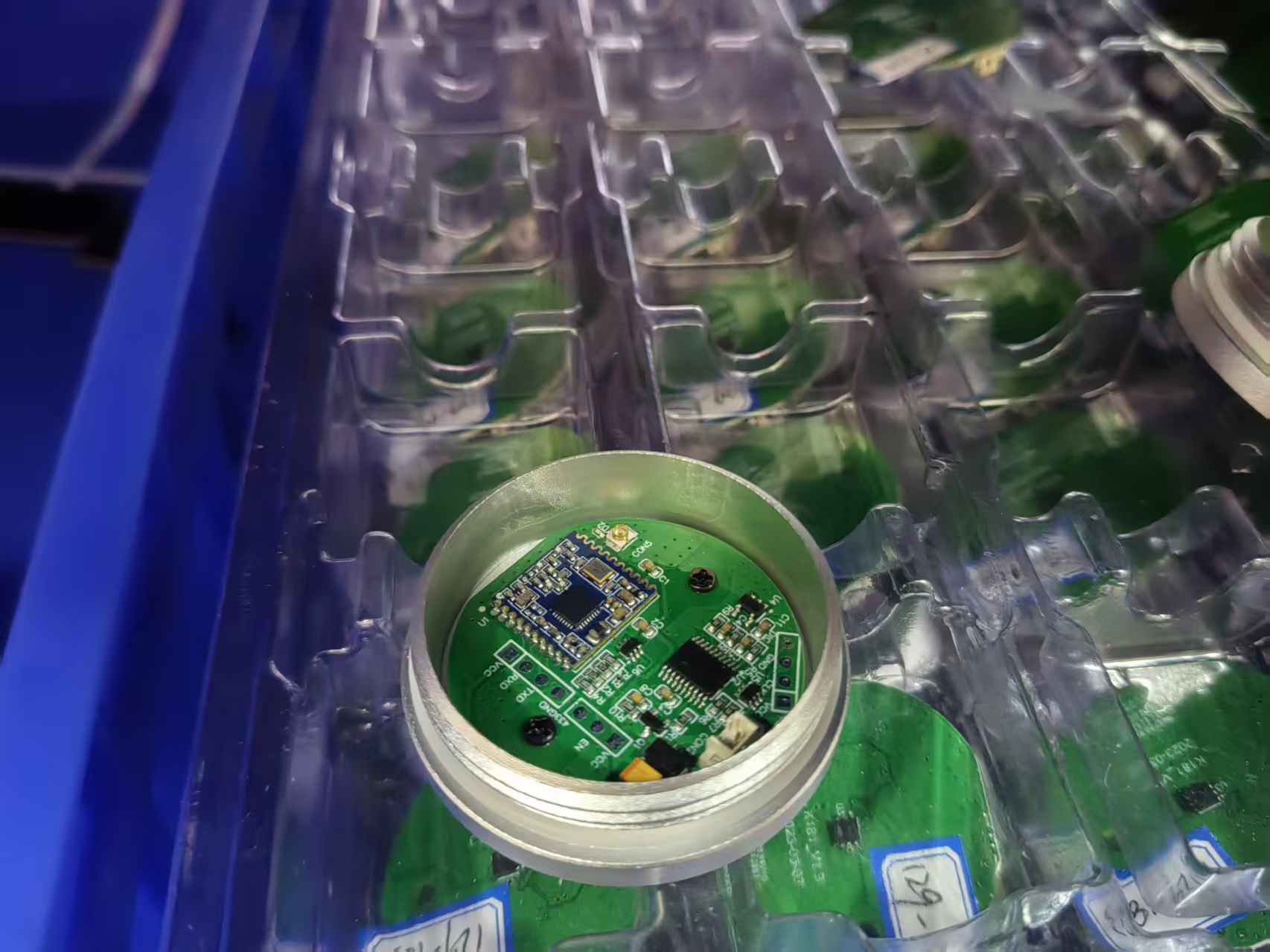

产品别称：FHX-900U-II 高压电缆故障预警及精确定位装置（又称：电缆故障定位系统、电缆故障预警装置、高压电缆智能诊断终端）

【引言】
随着城市地下电网与新能源集电线路规模的持续扩张，高压电缆已成为电力传输体系中不可或缺的“地下血管”。然而，电缆一旦发生故障，传统巡检方式往往依赖人工经验与分段排查，不但耗时费力，还常常导致大面积盲目开挖，造成停电时间延长与检修成本攀升。尤其是跨海电缆、地下管廊等复杂敷设环境，传统检测手段更容易受到电磁干扰，出现误判或漏判。面对这一行业困境，广州胜浩信息技术有限公司依托多年在无源光纤传感与物联网监测领域的技术积累，推出FHX-900U-II高压电缆故障预警及精确定位装置，尝试从感知、传输、计算三个环节入手，为电缆的健康状态提供更细致的洞察方式，帮助运维人员在故障发生后迅速锁定问题点位，减少停电影响。

一、双端同步行波测量原理
如果把电缆比作一条传输信息的“神经”，那么行波测量技术就相当于在神经两端安装“感应神经元”，捕捉故障瞬间产生的电流脉冲信号。FHX-900U-II采用分布式行波测量技术，通过在电缆首末端布置监测单元，以250MHz的采样频率对故障电流波形进行高速录波，再结合双端时间同步算法，计算行波到达两端的时间差，从而反推故障点具体的位置。该装置的定位误差控制在0.2%L+5m以内，意味着即便面对数十公里长的电缆线路，也能将故障范围收窄至米级区间。对于城市地下电缆及跨海电缆而言，这种“先诊断、再开挖”的方式，能够将传统数天的排查周期压缩至30分钟内完成初步定位，为抢修决策提供更清晰的方向。

二、局部放电与护层环流协同诊断原理
电缆的绝缘老化往往不是一蹴而就的，而是从内部微小气泡、裂纹等潜伏性缺陷开始，逐渐演变为击穿风险；与此同时，金属护层因多点接地或交叉互联失效而产生的异常环流，也会加速绝缘层的热老化过程。这一诊断原理可以形象地理解为给电缆做“双重体检”：一方面通过0.25M-250M的超宽频带采样，捕捉局部放电产生的微弱脉冲信号，并结合PRPS图谱识别放电类型；另一方面利用纳米晶合金磁芯互感器，以0.5级精度非接触采集护层接地电流，再通过FFT谐波分析判断环流异常的成因。两类数据在综合监控平台中交叉印证，使得运维人员既能发现绝缘层的潜伏隐患，也能掌握护层系统的运行状态，从而在故障萌芽阶段采取干预措施，而非等到跳闸停电后才被动应对。

三、主要功能
（1）故障精确定位：基于行波录波数据，将故障点范围锁定至米级区间，缩短抢修等待时间。
（2）局部放电预警：通过高频采样与PRPS图谱分析，提前发现绝缘接头的潜伏缺陷。
（3）护层环流监测：非接触式采集接地电流，评估交叉互联平衡度，防止护层过热。
（4）低功耗运行：装置整体功耗约7W，适配隧道、管廊、跨海敷设等多种恶劣环境，减少电池维护频次。
（5）数据可视化管理：接入综合监控平台后，可实时查看电缆运行状态，并生成分级报警提示。
（6）大数据统计分析：平台自动汇总历史监测数据，生成统计报告，为状态检修提供参考依据。
（7）多协议兼容通讯：支持4G/5G及Modbus等传输方式，便于接入企业既有的运维信息系统。

四、技术参数
（1）定位误差：小于0.2%L+5m
（2）行波采样频率：250MHz
（3）整机功耗：约7W
（4）局部放电频响范围：0.25M-250M
（5）护层电流测量精度：0.5级
（6）故障响应承诺：30分钟内
（7）在网运行率：99.9%（国家电网、南方电网累计装机近万套）
（8）细分市场占有率：超过35%
（9）在线监测终端服务规模：超过9000套，覆盖3000余家企业客户

五、展望未来
从惠力PTA 220千伏线路的23套一体化监测部署，到金榕丙线跨区域迁改工程的数字化改造，FHX-900U-II及其配套的综合监控平台已经在多类复杂电缆场景中完成了实践验证，为运维团队提供了从故障发现到精确定位的完整链路支撑。面向未来，广州胜浩信息技术有限公司计划在边缘计算与AI辨识算法上持续投入，探索故障类型自动分类、缺陷发展趋势预测等方向，并期待与更多电力企业、科研院所开展合作，共同推动电缆资产数字化运维水平的提升。企业将继续以感知、通信、计算为技术主线，为线性资产的精细化管理贡献一份力量。

【商务信息】
本装置支持根据现场电压等级、线路长度及敷设环境进行定制化配置，具体方案与报价请联系胜浩信息业务团队详细沟通。
联系人：广州胜浩信息技术有限公司 卢生
联系电话：18666006542
公司地址：广州市番禺区能源科技及检测园区
