分布式任务调度平台XXL-JOB

参考页面：https://www.xuxueli.com/xxl-job/

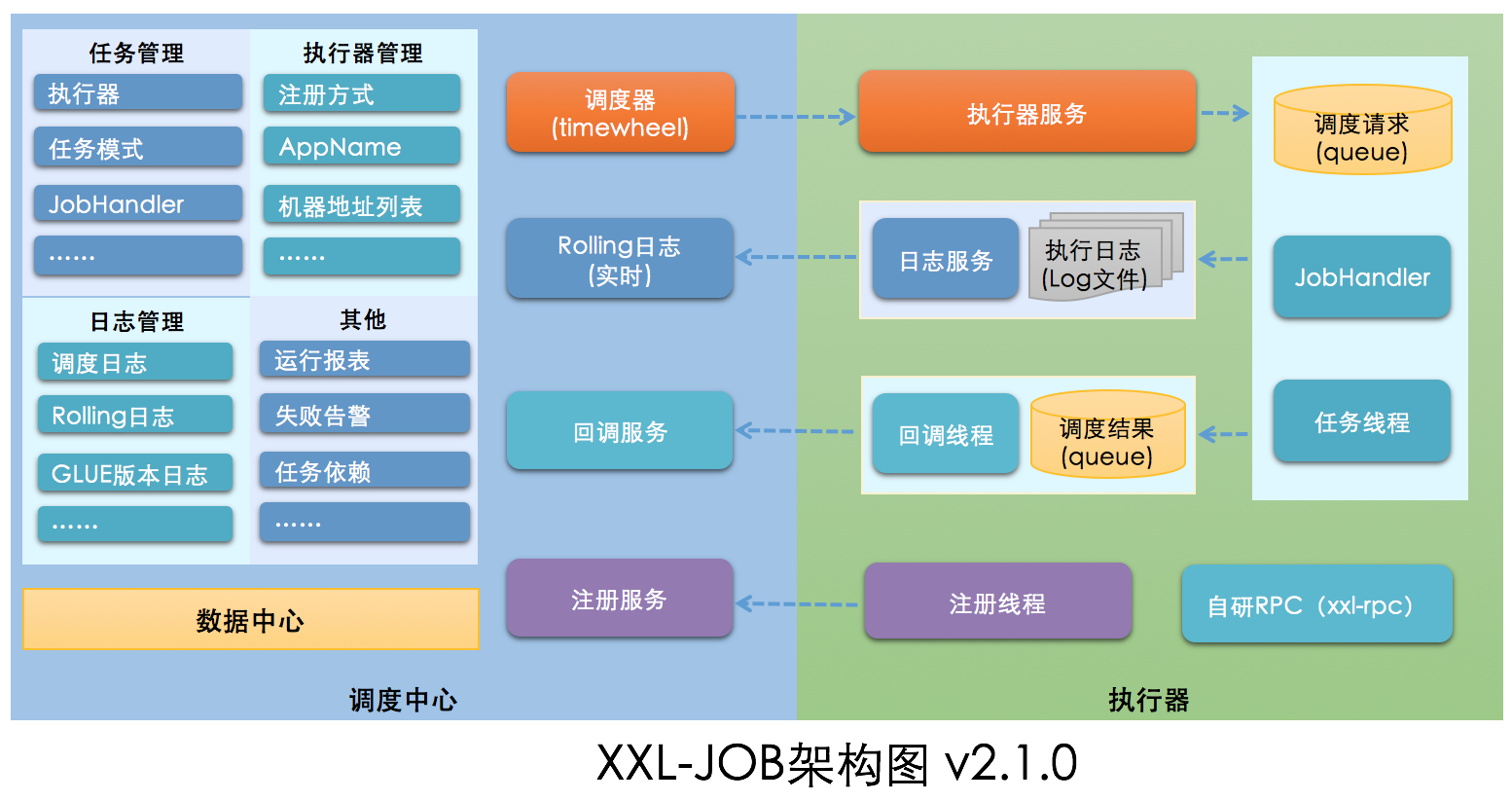

架构图：





5.4.2 自研调度模块

XXL-JOB最终选择自研调度组件（早期调度组件基于Quartz）；一方面是为了精简系统降低冗余依赖，另一方面是为了提供系统的可控度与稳定性；

XXL-JOB中“调度模块”和“任务模块”完全解耦，调度模块进行任务调度时，将会解析不同的任务参数发起远程调用，调用各自的远程执行器服务。这种调用模型类似RPC调用，调度中心提供调用代理的功能，而执行器提供远程服务的功能。

5.4.3 调度中心HA（集群）

基于数据库的集群方案，数据库选用Mysql；集群分布式并发环境中进行定时任务调度时，会在各个节点会上报任务，存到数据库中，执行时会从数据库中取出触发器来执行，如果触发器的名称和执行时间相同，则只有一个节点去执行此任务。

5.4.4 调度线程池

调度采用线程池方式实现，避免单线程因阻塞而引起任务调度延迟。

5.4.5 并行调度

XXL-JOB调度模块默认采用并行机制，在多线程调度的情况下，调度模块被阻塞的几率很低，大大提高了调度系统的承载量。

XXL-JOB的每个调度任务虽然在调度模块是并行调度执行的，但是任务调度传递到任务模块的“执行器”确实串行执行的，同时支持任务终止。

5.4.6 过期处理策略

任务调度错过触发时间时的处理策略：

• 可能原因：服务重启；调度线程被阻塞，线程被耗尽；上次调度持续阻塞，下次调度被错过；
• 处理策略：
  • 过期超5s：本次忽略，当前时间开始计算下次触发时间
  • 过期5s内：立即触发一次，当前时间开始计算下次触发时间







3.2 BEAN模式（方法形式）

Bean模式任务，支持基于方法的开发方式，每个任务对应一个方法。

• 优点：
  • 每个任务只需要开发一个方法，并添加”@XxlJob”注解即可，更加方便、快速。
  • 支持自动扫描任务并注入到执行器容器。
• 缺点：要求Spring容器环境；

基于方法开发的任务，底层会生成JobHandler代理，和基于类的方式一样，任务也会以JobHandler的形式存在于执行器任务容器中。

步骤一：执行器项目中，开发Job方法：

1. 1、在Spring Bean实例中，开发Job方法，方式格式要求为 "public ReturnT<String> execute(String param)"
2. 2、为Job方法添加注解 "@XxlJob(value="自定义jobhandler名称", init = "JobHandler初始化方法", destroy = "JobHandler销毁方法")"，注解value值对应的是调度中心新建任务的JobHandler属性的值。
3. 3、执行日志：需要通过 "XxlJobLogger.log" 打印执行日志；

1. // 可参考Sample示例执行器中的 "com.xxl.job.executor.service.jobhandler.SampleXxlJob" ，如下：
2. @XxlJob("demoJobHandler")
3. public ReturnT<String> execute(String param) {
5. XxlJobLogger.log("hello world.");
6. return ReturnT.SUCCESS;
7. }

步骤二：调度中心，新建调度任务

参考上文“配置属性详细说明”对新建的任务进行参数配置，运行模式选中 “BEAN模式”，JobHandler属性填写任务注解“@XxlJob”中定义的值；

原生内置Bean模式任务

为方便用户参考与快速实用，示例执行器内原生提供多个Bean模式任务Handler，可以直接配置实用，如下：

• demoJobHandler：简单示例任务，任务内部模拟耗时任务逻辑，用户可在线体验Rolling Log等功能；
• shardingJobHandler：分片示例任务，任务内部模拟处理分片参数，可参考熟悉分片任务；
• httpJobHandler：通用HTTP任务Handler；业务方只需要提供HTTP链接等信息即可，不限制语言、平台。示例任务入参如下：
  1. url: http://www.xxx.com
  2. method: get 或 post
  3. data: post-data
• commandJobHandler：通用命令行任务Handler；业务方只需要提供命令行即可；如 “pwd”命令；
