TCP-三次握手-四次分手- tcpdump

1.网络结构图
2.图解3次握手
3.图解4次分手
4.tcpdump抓包详解(13条)


---

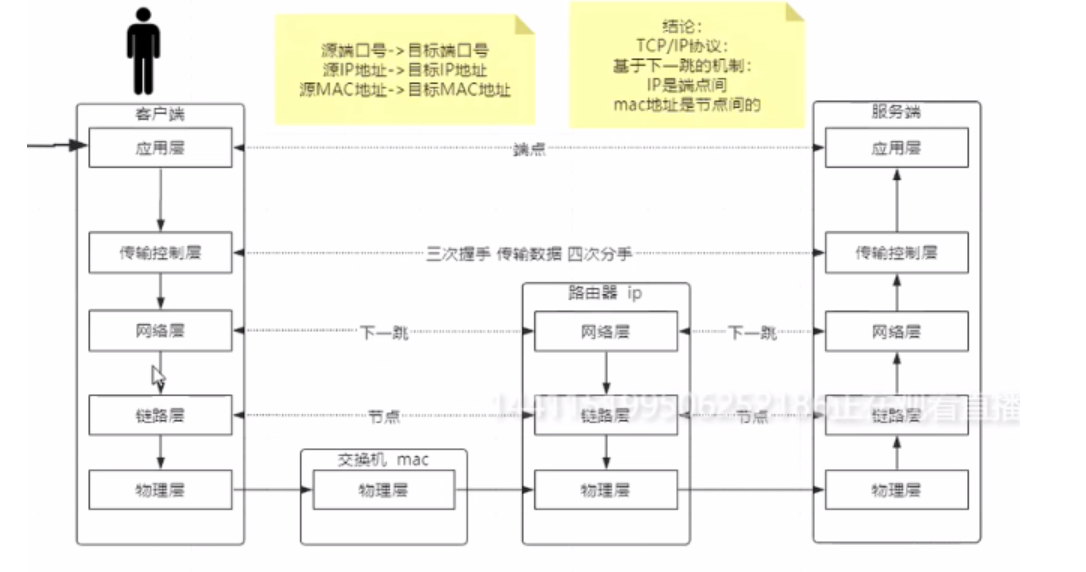

1.网络结构图



   TCP,UDP都是位于传输控制层的。是内核（操作系统）去做的。

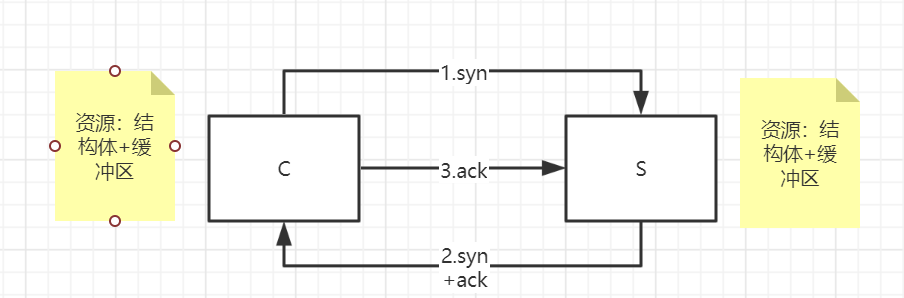

2.3次握手
   比如： 本机->百度
               1.本机----->百度   内核发送 syn
               2.百度-----> 我     收到
               3.我也知道了
          一去
          一回
          再一去
这就是三次握手。


链接：当数据包由连接控制层（内核间）发来发去，这还不叫连接，只有双方在内存中开辟相应的资源后才叫链接。
链接：中间能发数据包
             两边有资源。
资源：在C++中就是结构体或者叫对象
           内存缓冲区

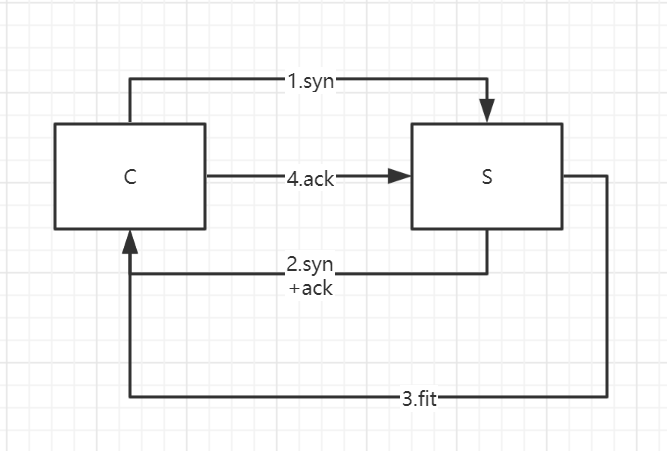

3.4次分手

1.C->S要分
2.S->C 说知道了 fin+ack
3.S->C fit 同意
4.C->S ok
这就是4次分手。

4.IP:找到主机；端口号：找到程序的。一个IP可以分配65535个端口号，如果要做压力测试可以虚拟IP，这样一台机器就会有N多个链接。

4.tcpdump抓包详解
    tcpdump 是一个运行在命令行下的抓包工具.可以在三种操作系统底下运行。它允许用户拦截和显示发送或收到过网络连接到该计算机的TCP/IP和其他数据包。

以访问百度为例。

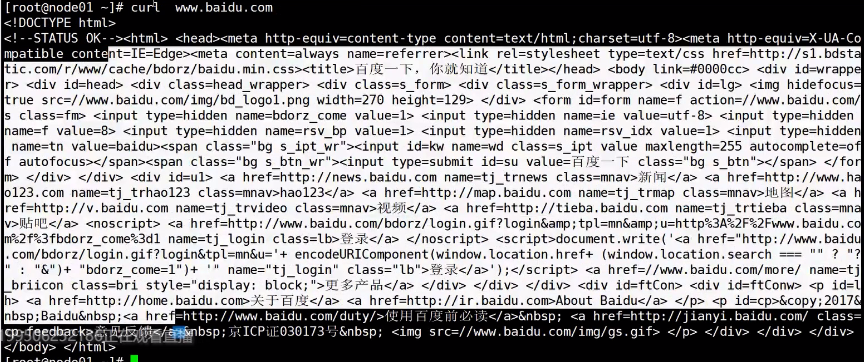

运行命令
     curl 全生命周期的过程可以采集到生命周期里的交互过程。


整个过程抓包可看到13条记录
1.3次握手，建立链接。

2. 数据交互，得到主页信息。
3. 4次分手退出。



监听数据包的交互过程：

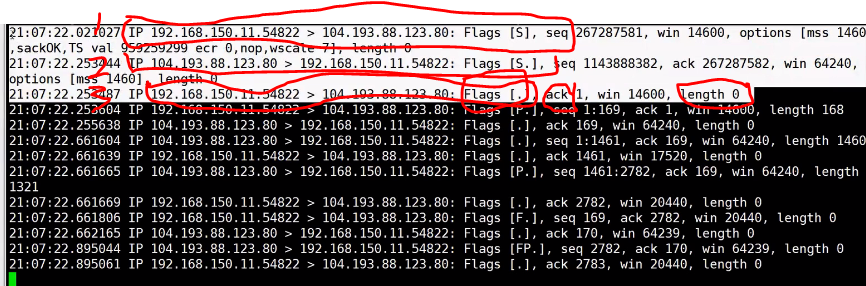

1.3次握手 ，建立链接 ：3条

   1.1.我  向百度发了一个想握手的包。本机  Ip +随机的端口号 54822 —>百度的80端口号
           Flags[S]   数据包的特征标志位
           length=0   length 0 大小为0  表示是内核发送，不包涵应用层的。说明这是个 传输控制的包。



   1.2..百度基于礼貌回一条我知道了       Flags[S.]        ack

  1.3.我->百度                                         Flags[ .]        ack

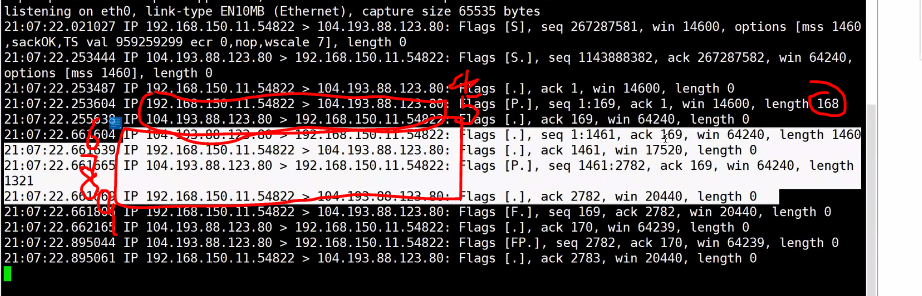

2.数据交互  6条


    4.5 发的length =168表示我请求了



    我发               Flags[P.]    立刻推送                      length=168   就是http 请求头的那些码的长度

    百度回           Flags[.]                         ack 确认   length=0

6.7.8.9 对于我的请求，百度把主页内容发给我。

   百度发           Flags[P.]       立刻推送                    l ength=1460   大小的数据包 解析完请求

   我确认           Flags[.]                         ack  确认   length=0

   百度发           Flags[P.]         立刻推送                  length=1321

       1460   +1321才是主页所有的字节。

   我确认                                                   ack  length=0



此时其实就可以看到所有字节拼接的结果了

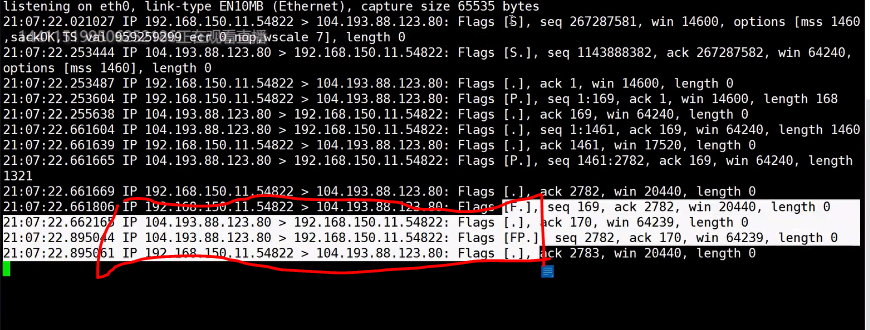

3.退出，4次分手 4条

最后4条
