eNSP中各种vlan和网段互通的相关配置总结

1、同vlan不同网段间通信













 如上图所示：

　　两台电脑不同网段，但在同一个vlan1内，这时我们需要为vlan1设置一个子ip即可，命令如下：

[Huawei]int vlanif 1
[Huawei-Vlanif1]ip a 192.168.10.254 24
[Huawei-Vlanif1]ip a 192.168.20.254 24 sub

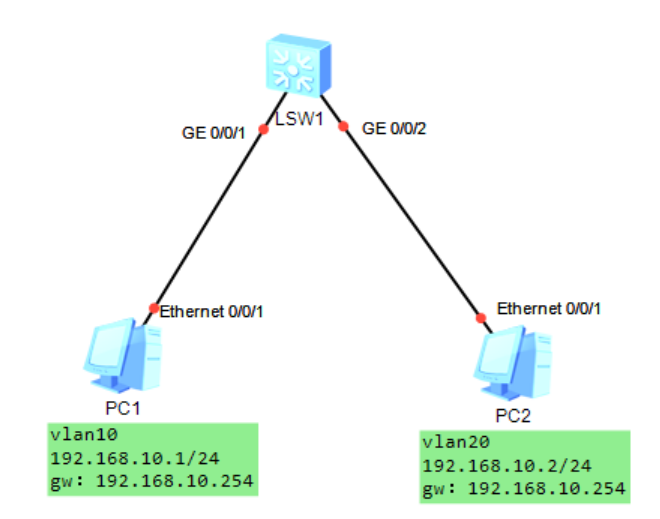

 2、不同vlan同网段间通信

如上图，需要用到聚合vlan的方式来完成，命令如下：

[Huawei] vlan batch 10 20 100
[Huawei] vlan 100
[Huawei-vlan100] aggregate-vlan
[Huawei-Vlan100] access-vlan 10 20
[Huawei-Vlan100] int vlanif 100
[Huawei-Vlanif100] ip address 192.168.10.254 24
[Huawei-Vlanif100] arp-proxy inter-sub-vlan-proxy enable



在此特别感谢评论区一楼ieuech同学指正遗漏arp-proxy inter-sub-vlan-proxy enable的问题，谢谢指正。

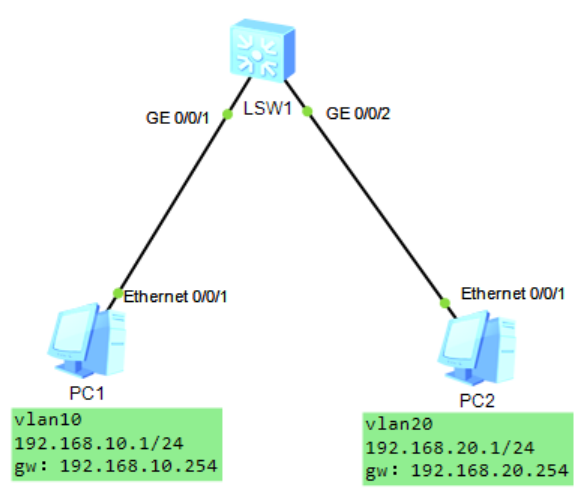

3、不同vlan不同网段间通信



如上图，只需要让交换换机同时拥有vlan10和vlan20的网关即可，命令如下：

[Huawei]vlan b 10 20
[Huawei]int vlanif 10
[Huawei-Vlanif10]ip add 192.168.10.254 24
[Huawei-Vlanif10]in vlanif 20
[Huawei-Vlanif20]ip add 192.168.20.254 24
