eNSP中关于AC与AP的最简化组网配置

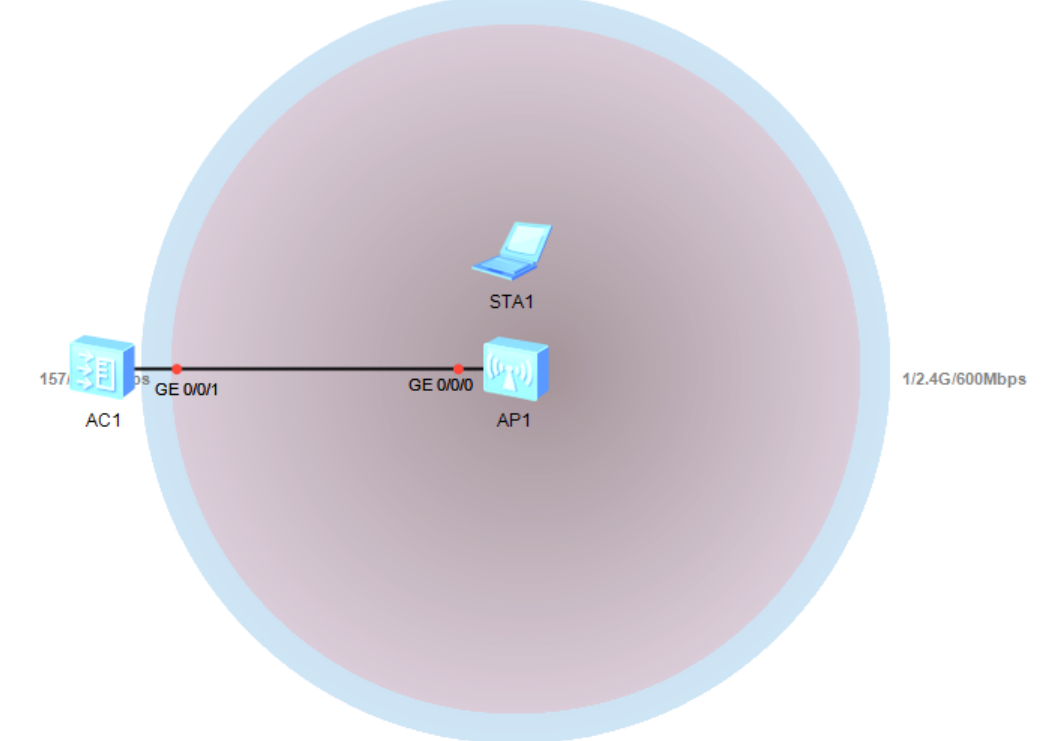

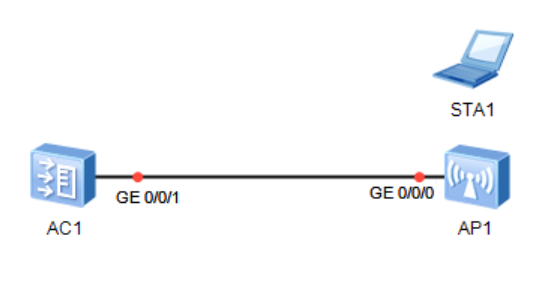

如上图所示，单一管理AP的vlan，单一wifi业务发布的vlan情况：

 总体分两步完成：

1.上线AP

（1）在AC内创建2个vlan（99、100），99用于管理AP，100用于WIFI业务。

vlan batch 99 100

（2）设置AC与AP的连线为trunk，允许通过99、100，pvid设为99（去除99的tag，因为AP不认识tag），当然你也可以选用vlan1代替99，这样更简单。　　

in g0/0/1
port link-type trunk
port trunk allow-pass 99 100
port trunk pvid vlan 99

（3）AC开启DHCP，vlan99和vlan100都启用DHCP。

dhcp enable
in vlanif 99
ip a 192.168.99.1 24
dhcp select interface
in vlanif 100
ip a 192.168.100.1 24
dhcp select interface

（4）配置源接口，告诉AC使用哪个接口去和AP建立隧道。

capwap source interface vlanif99

（5）进入wlan视图，配置AP上线的认证模式：无需认证。

wlan
ap auth-mode no-auth

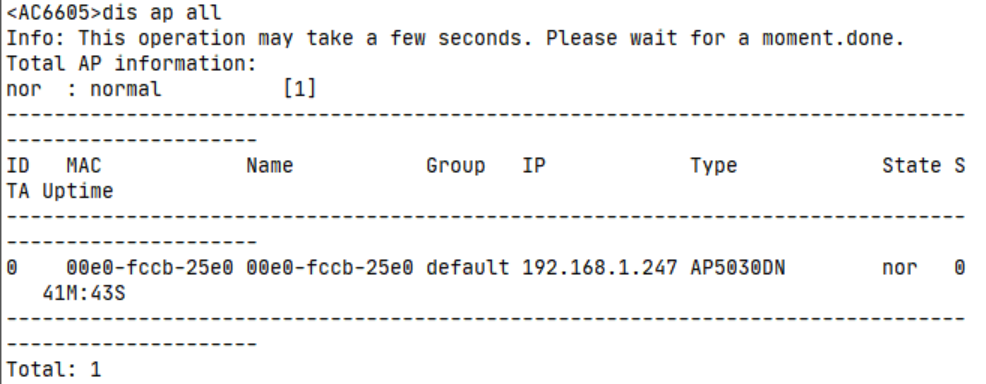

（6）等一会，查看AP的上线情况。

display ap all

 2.发射WIFI

（1）设置WIFI的名称

ssid-profile name ssf
ssid test

（2）设置WIFI的密码

security-profile name sef
security wpa-wpa2 psk pass-phrase 12345678 aes

（3）设置虚拟接入点配置

vap-profile name vaf
forward-mode direct-forward
service-vlan vlan-id 100
security-profile sef
ssid-profile ssf

（4）将虚拟接入点配置应用到AP

wlan
ap-id 0
vap-profile vaf wlan 1 radio 0
vap-profile vaf wlan 1 radio 1
