Nexus5596交换机支持3层需要的子卡

3层子卡型号：
N55-M160L3-V2

这块卡有啥用？ 不插会咋样？

Nexus 5596上必须配这张扩展卡才能支持3层特性，否则不支持3层路由。

官方描述：

Layer 3 GEM

The Layer 3 GEMs (N55-M160L3 and N55-M160L3-V2), shown in Figure 1-6, provide 160 Gbps of Layer 3 services. The expansion modules are field-replaceable units (FRUs). The N55-M160L3-V2 uses a newer version of the Layer 3 ASIC that enables higher table sizes in a future software release from 8K host entries to 16K host entries or from 4K multicast routes to 8K multicast routes (IPv4).

The Layer 3 GEMs are not hot swappable and can be inserted and removed only when the switch is powered down

翻译一下
（N55-M160L3和N55-M160 L3-V2）提供160 Gbps的第3层服务。N55-M160L3-V2使用较新版本的第3层ASIC，该ASIC在未来的软件版本中可以支持更大的表象，比如：8K主机路由条目到16K主机条目，或4K组播路由到8K多播路由（IPv4）。

这卡支持热插拨不？

不支持，需要交换机断电时拨出，或插入。
可怜，竟然不支持热插拨

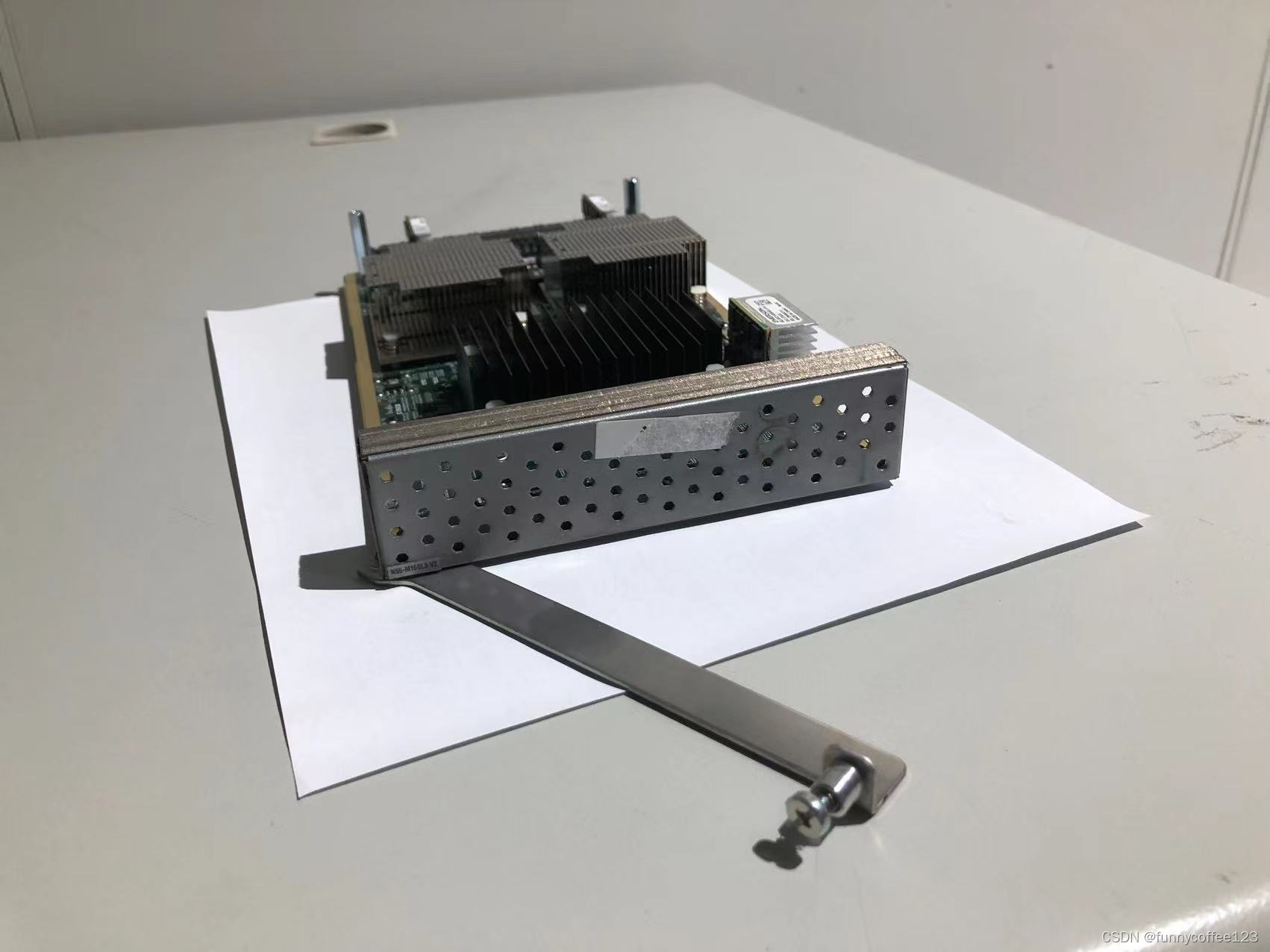

物理外观长啥样？

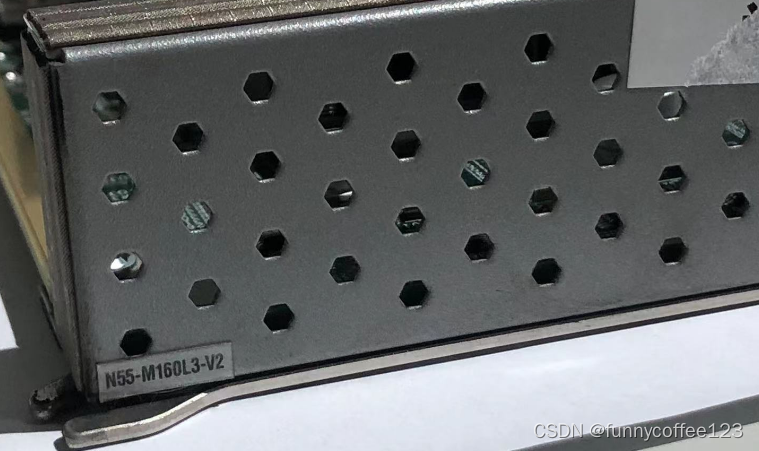

## 型号在左下角

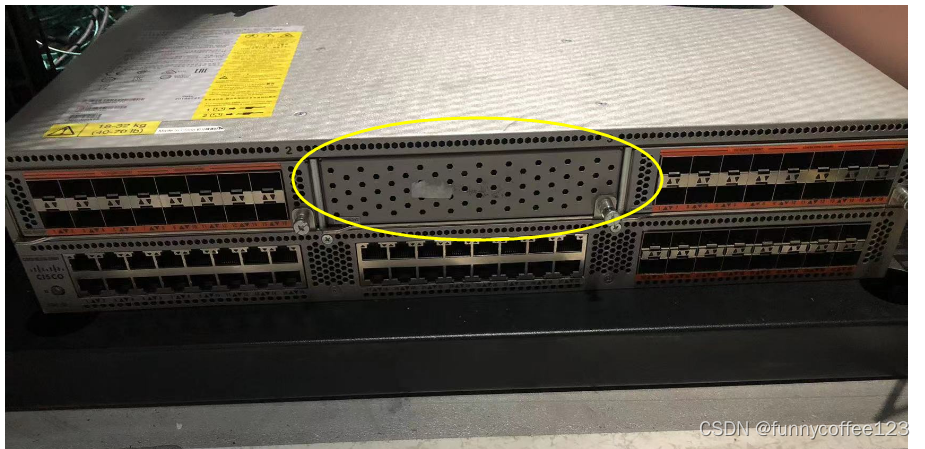

拆除方法

拧开左下角螺丝，拉开拉杆，就可以抽出。

命令查看一下状态

TEST-Cisco-N5596-1# show modu
Mod Ports Module-Type                         Model                  Status
--- ----- ----------------------------------- ---------------------- ------------
1   48    O2 32X10GBase-T + 16X10GE/Modular S N5K-C5596T-SUP         active *
2   16    O2 16 port flexible GEM             N55-M16UP              ok
3   0     O2 GEM with L3 ASIC                 N55-M160L3-V2          ok
4   16    O2 16 port flexible GEM             N55-M16UP              ok

show inventory

TEST-Cisco-N5596-1# show inve
NAME: "Chassis", DESCR: "Nexus 5596 Chassis"
PID: N5K-C5596T        , VID: V02 , SN: FOX21122334

NAME: "Module 1", DESCR: "O2 32X10GBase-T + 16X10GE/Modular Supervisor"
PID: N5K-C5596T        , VID: V02 , SN: FOC1122334

NAME: "Module 2", DESCR: "O2 16 port flexible GEM"
PID: N55-M16UP         , VID: V01 , SN: FOC112233Y

NAME: "Module 3", DESCR: "O2 GEM with L3 ASIC"
PID: N55-M160L3-V2     , VID: V01 , SN: FOC112233Q

NAME: "Module 4", DESCR: "O2 16 port flexible GEM"
PID: N55-M16UP         , VID: V01 , SN: FOC1122334W
