一个锂电源的恒流充电电路

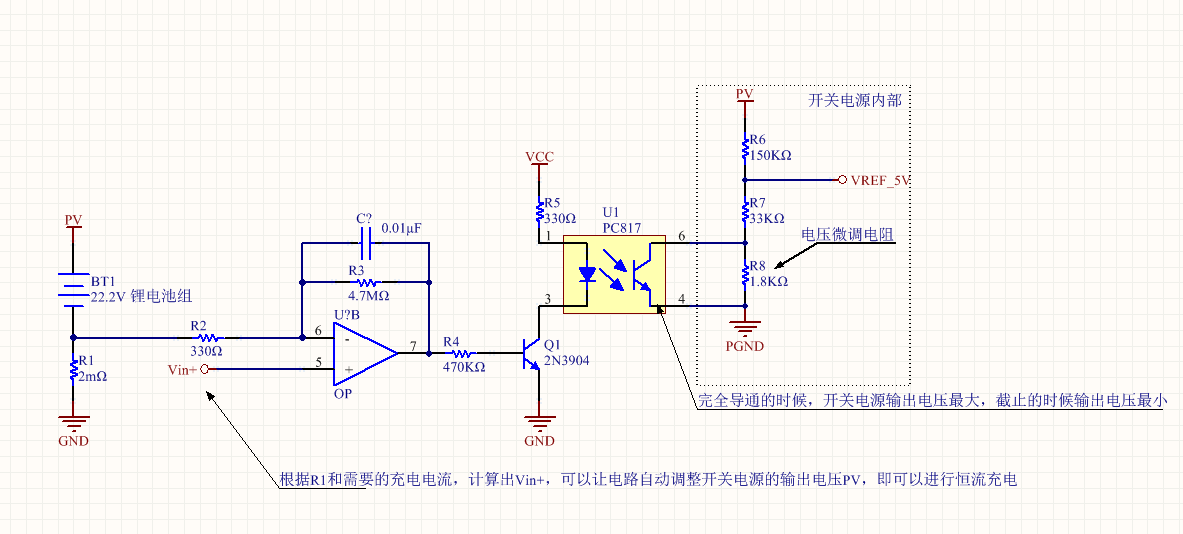

下图是基于自动反馈技术的锂电池恒流充电电路，可以对Vin+进行调整，以选择不能的充电电流

需要什么样的充电电流，则是根据采样电阻R1，计算出来的Vin+

工作原理：如果在Vin+上给出一点的电压，采样电阻上的电压低于Vin+

运放即会调整输出为一定的电压使三极管放大输出电流，使光偶导通，随即调整输出Ic。

即改变了R8上的电压，使开关电源进行增加输出电压。也就增加了电池的流电电流，

采样电压上的电压也会增加，直到与Vin+相同，运放输出0，管子截止。一旦电压不相同，

都会导致运放进行调整。

note:在实际使用过程中，发生了开关电源输出电压出现三角波，且噪音非常大，调整图中

C？的容值，改变反馈的时间常数，来调整电路的响应速度。改善了这个问题。
