Cadence 16.6 —— 丝印信息处理和BMP文件导入

1. 丝印相关层

　　Package Geometry -> Silkscreen Top\Silkscreen Bottom：元件边框丝印层

　　Board Geometry -> Silkscreen Top\Silkscreen Bottom：PCB板上的丝印层

　　Components -> Ref Des -> Silkscreen Top\Silkscreen Bottom：元件位号

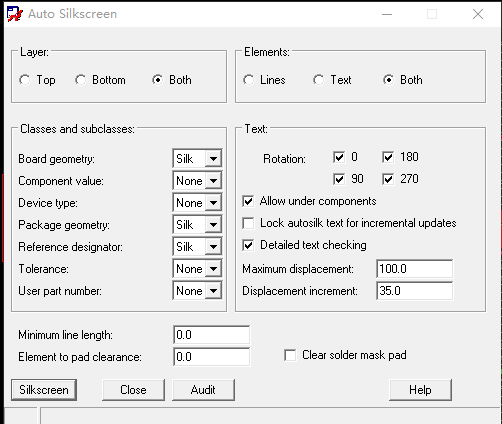

　　Manufacturing -> Autosilk Top\Autosilk Bottom：也可以将以上三个层的丝印导入这个层，用这个层出光绘。设置方法：菜单栏 Manufacture -> Silkscreen

　　　　　　



2. 手动调整丝印

　　1）通过change命令调整丝印的字号，常用字号如下。

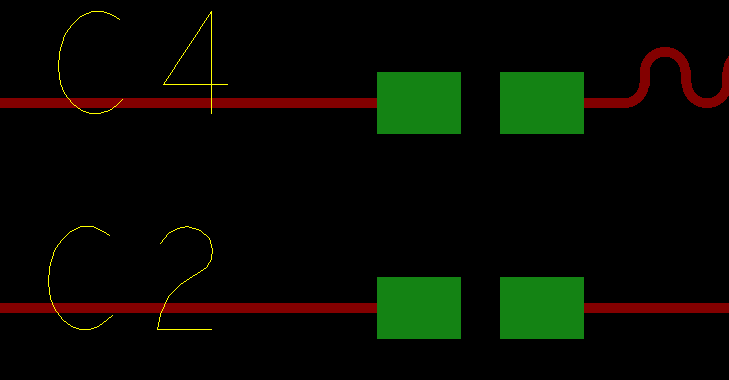

　　2）通过move命令调整丝印位置，注意丝印不要覆盖在焊盘上，否则无法正常印刷显示

　　　　　　

　　　　　　



 3.手动修改元件位号

　　选中 Edit -> Text 命令，选中相应的位号，输入新的位号，回车即可修改。如果输入的新的位号已经存在，则会自动交换两个位号。
