单片机的上电复位故障用示波器检测案例

一、
单片机的上电复位故障用示波器检测案例

二、
针对STM32系列来说，内部本来就有复位电路，且NRST内部有45K上拉，所以一般情况下NRST上是什么都不用加都能正常跑。
如果要在外部加手动复位，看手册“NRST Input not filtered pulse”一项上NRST上脉冲只要持续大于350ns的即可触发其复位，用此值你可以算算实际要用多大的电容就够了。
电容用0.1uF是因为我们比较常用，容值大点滤波效果也比较好。外部10K电阻可以不用加，因为NRST内部已经有45K的上拉电阻。

1. NRST内部上拉

2. NRST持续时间

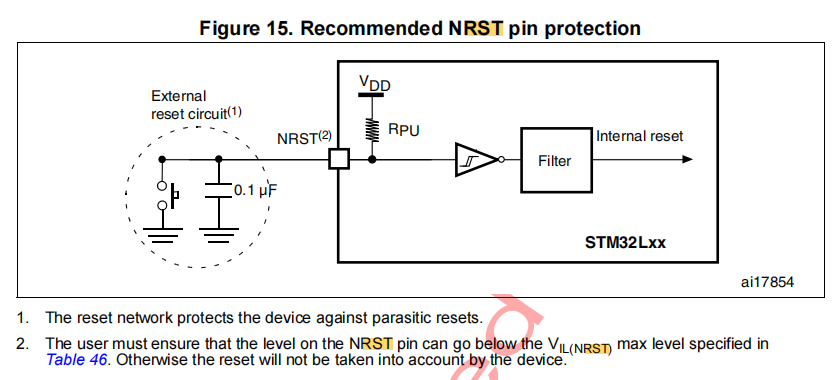

3. NRST引脚电路
