第一章 路由基础
1.1 路由的基本概念
路由：网络中的设备根据报文携带目的IP判断如何转发的过程。
路由表：用来判断转发的依据，包括目的网段、开销、下一跳、转发接口等信息。
查看路由表命令：
<Huawei>display ip routing-table
路由的来源：直连路由，静态路由，动态路由。
路由优先级：Direct 0 ，OSPF 10 , ISIS 15 , Static 60 ，RIP 100 , OSPF ASE 150 , OSPF NSSA 150 , IBGP 255 , EBGP 255 .
1.2 静态路由
定义：手工配置添加的路由。
优点：安全稳定，适用于小型网络。
缺点：需手工配置，无法自动调整；繁琐；手工配置错误风险。
优先级：60
配置方法：
[Huawei]ip route-static 1.1.1.0 24 GigabitEthernet0/0/1 2.2.2.2
1.1.1.0 24 ：表示目的网段，包含1.1.1.0~1.1.1.255共256个IP地址。
GigabitEthernet0/0/1 ：表示报文转发的出口，
2.2.2.2 ：表示下一跳地址，为报文转发接口的对端地址。
注意：配置时优先选用接口+下一跳地址方式，次优下一跳地址，最次接口。
只采用接口可能产生的问题：
在BMA（广播型）网络中，配置静态路由只指定接口，路由去认为目标网段为的自身直连网络，将发送ARP请求寻找对应IP的MAC地址，请求超时后将数据包丢弃，数据包传递失败。
1.2.1 默认路由
当静态路由的目的网段为任意网络0.0.0.0 0时，称这条路由为默认路由，一般配置与网络的末梢节点，出口唯一，无需区分具体网段。
[Huawei]ip route-static 0.0.0.0 0 GigabitEthernet0/0/1 1.1.1.1
1.2.2 浮动静态路由
等价浮动静态路由：同一台网络设备上，若两条目的网段完全一致的静态路由。流量在这两条路由上互相分担。
非等价浮动静态路由：手动更改路由优先级（初始为60），达到备用或优选路由的目的。备用路由条目不显示在路由表中，当优选路由失效，备用才会生效。
[Huawei]ip route-static 3.3.3.0 24 1.1.1.1 [Huawei]ip route-static 3.3.3.0 24 1.1.2.1 preference 80
1.3 动态协议路由及分类
运用路由协议自动获取到的路由条目。
优点：自适应网络变化，调整速度快。
缺点：安全性相对较低，部署难度大。
分类：距离矢量路由协议，链路状态路由协议
1.3.1 距离矢量路由协议
定义：基于距离矢量的路由协议。
距离矢量，RIP协议中的跳数。
过程：将收到的路由更新进自身路由表（跳数+1），并添加直连路由（跳数为0）后，周期性的对外泛洪。
特点：路由器自身不清楚网络拓扑结构，只知道某网段的距离和接口方向。
1.3.2 链路状态路由协议
链路状态，OSPF协议中采用带宽作为衡量链路状态的特征。
过程：链路状态收集至LSDB中，路由器基于LSDB以自身为根，按特定算法计算出到达某一网络的最优路径。
1.4 最长匹配原则
路由表中存在多条符合数据包目的IP的路由条目时，根据路由条目掩码最长优先原则进行转发。
1.5 路由汇总
将路由表中多个条目汇总成一条，以提高转发效率。
计算方法：网络位相同
1.6 黑洞路由
出接口无效的路由，例如Null 0接口。
作用：封堵攻击IP，防环，路由汇总中排除少部分IP。
实验一：静态路由配置

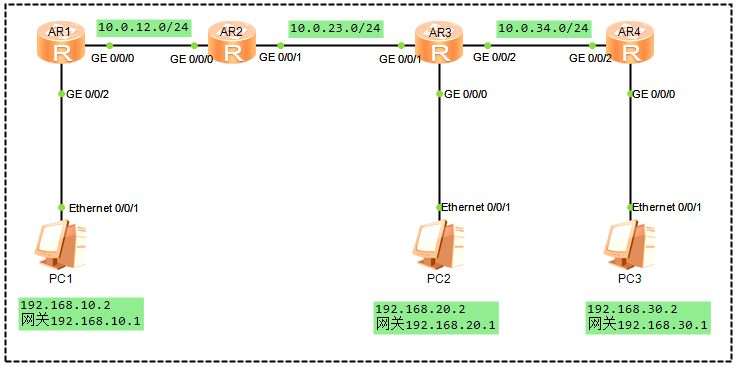

实验拓扑如下图，要求PC1、PC2、PC3能够互相访问。
每个路由器需要配置除自身直连网段之外的所有网段。
AR1需配置10.0.23.0/24、10.0.34.0/24、192.168.20.0/24、192.168.30.0/24网段；
AR2需配置10.0.34.0/24、192.168.10.0/24、192.168.20.0/24、192.168.30.0/24网段；
AR3需配置10.0.12.0/24、192.168.10.0/24、192.168.30.0/24网段；
AR4需配置10.0.12.0/24、10.0.23.0/24、192.168.10.0/24、192.168.20.0/24网段；
步骤一，配置基础接口IP。
<AR1>system-view [AR1]interface GigabitEthernet 0/0/0 [AR1-GigabitEthernet0/0/0]ip address 10.0.12.1 24 [AR1-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/2 [AR1-GigabitEthernet0/0/2]ip address 192.168.10.1 24 <AR2>system-view [AR2]interface GigabitEthernet 0/0/0 [AR2-GigabitEthernet0/0/0]ip address 10.0.12.2 24 [AR2-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/1 [AR2-GigabitEthernet0/0/1]ip address 10.0.23.2 24 <AR3>system-view [AR3]interface GigabitEthernet 0/0/1 [AR3-GigabitEthernet0/0/1]ip address 10.0.23.3 24 [AR3-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/0 [AR3-GigabitEthernet0/0/0]ip address 192.168.20.1 24 [AR3-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/2 [AR3-GigabitEthernet0/0/2]ip address 10.0.34.3 24 <AR4>system-view [AR4]interface GigabitEthernet 0/0/2 [AR4-GigabitEthernet0/0/2]ip address 10.0.34.4 24 [AR4-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/0 [AR4-GigabitEthernet0/0/0]ip address 192.168.30.1 24
步骤二：配置静态路由。
[AR1]ip route-static 10.0.23.0 24 GigabitEthernet 0/0/0 10.0.12.2 [AR1]ip route-static 10.0.34.0 24 GigabitEthernet 0/0/0 10.0.12.2 [AR1]ip route-static 192.168.20.0 24 GigabitEthernet 0/0/0 10.0.12.2 [AR1]ip route-static 192.168.30.0 24 GigabitEthernet 0/0/0 10.0.12.2 [AR2]ip route-static 10.0.34.0 24 GigabitEthernet 0/0/1 10.0.23.3 [AR2]ip route-static 192.168.10.0 24 GigabitEthernet 0/0/0 10.0.12.1 [AR2]ip route-static 192.168.20.0 24 GigabitEthernet 0/0/1 10.0.23.3 [AR2]ip route-static 192.168.30.0 24 GigabitEthernet 0/0/1 10.0.23.3 [AR3]ip route-static 10.0.12.0 24 GigabitEthernet 0/0/1 10.0.23.2 [AR3]ip route-static 192.168.10.0 24 GigabitEthernet 0/0/1 10.0.23.2 [AR3]ip route-static 192.168.30.0 24 GigabitEthernet 0/0/2 10.0.34.4 [AR4]ip route-static 0.0.0.0 0 GigabitEthernet 0/0/2 10.0.34.3 *AR4此处采用默认路由配置，减少静态路由条目。
配置完成后，分别用PC1、PC2、PC3互ping地址测试。
