A graph placement methodology for fast chip design
发表时间:2021(nature)

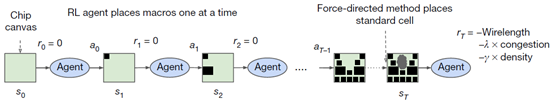

文章要点:这篇文章把强化学习用到芯片设计上,缩短了芯片设计时间,达到甚至超过了现有技术水平。芯片设计的主要工作就是排列组合那些模块,比如memory subsystem, compute unit or control logic system,同时还要满足一些约束条件,比如density and routing congestion等等,相当于是个组合优化问题。方法思路先是将芯片设计看作一个序列决策问题,一个一个放置模块,放完了芯片就设计完了。然后用edge-based graph convolutional neural network编码状态,并用PPO算法训练策略网络。为了训练更快,先收集了一些数据用监督的形式来训练前面的状态编码网络,收集数据是通过先trained a vanilla policy network with various congestion weights得到的,这些数据的状态就是芯片那些原始特征表示,label就是reward。注意,这个问题只有最后terminal的时候才有reward,其他时候都是0。用这些数据监督训练了之后,把预测reward的那一层去掉,直接接上后面的policy网络用PPO训练整个网络。前面的图网络用图网络的方式更新,后面的部分用PPO更新。其中图网络的更新准则为(1) each edge updates its representation by applying a fully connected network to an aggregated representation of intermediate node embeddings, and (2) each node updates its representation by taking the mean of adjacent edge embeddings,公式为

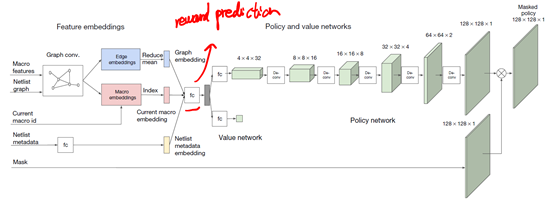

作者的意思是,这种表征具有很好的泛化性和迁移性(rich and transferable representations of the chip)。就算直接拿来用,不在具体芯片设计上fine-tune也有不错的效果。最后,整个网络结构如下:
总结:强化学习一个很厉害的应用啊,已经用来设计Google的TPU了。没啥说的,牛逼就完事了。
疑问:图卷积不会。芯片那些相关的知识和算法不会。
