内中断

内中断

1.0 简介

• 中断时CPU处理外部突发事件的重要技术
• 它能使CPU在运行过程中对外部事件发出的中断请求进行处理，处理后又返回断点，继续进行CPU原来的互作
• 引起中断的原因叫做中断源，根据中断源的不同，可以把中断分为硬件中断和软件中断
• 硬件中断又可以分为外部中段和内部中断两类
• 外部中段一般是指由计算机外设发出的中断请求：如：鼠标，键盘，打印机 ，外部中断是可以屏蔽的，可以利用中断控制器屏蔽这些外部设备的中断请求
• 内部中断是指硬件出错，如：（停电 奇偶校验错 或者是运算出错，除数为零，溢出等）内部中断是不可屏蔽的中断
• 软件中断不是真正的中断，int 21H等都是软件中断
• CPU为了处理并发的中断请求，规定了优先权，中段优先权从高到低是
  • 除法错 溢出中断 软件中断
  • 不可屏蔽中断
  • 可屏蔽中断
  • 单步中断

1.1 中断处理程序

• CPU设计者必须在中断信息和其处理程序的入口地址之间建立某种连续，是CPU根据中断程序可以找到要执行的处理程序
• 比如cpu根据中断类型码4，就可以找到4号中断处理程序
• 可随之而来的是，若要定位中断处理程序，需要知道他的段地址和偏移地址，而一个中断类型码为一个字节，如何的得到中断处理程序的段地址和偏移地址尼?
• 这里就要引用“中断向量表”。

1.2 中断向量表

• CPU用8位的中断类型码中国中断向量表找到相应中断处理程序的入口地址
• 中断向量表在内存中表示，其中存放256个中断源所对应的中断处理程序的入口
• 对于8086PC中断向量表是存放在内存地址为0处
• 从内存0000:0000~~0000:03ff的1024个字节存放这中断向量表

1.3 中断过程

• 找到中断向量表中的中断处理程序入口，用它设置CS：IP，使CPU执行中断处理程序
• 8086中断过程
  • 获得中断类型码
  • 标志寄存器的值入栈
  • 设置标志寄存器的第8为TF和第九位IF的值为0
  • CS入栈
  • IP入栈
  • 在内存中读取出中断处理程序的入口地址 设置CS：IP
• iret通常和硬件自动完成中断程序配合使用
• iret用汇编来表示
  • pop ip
  • pop cs
  • popf

1.4 除法错误中断处理

• 溢出处理

• assume cs:code
  code segment
    start:	mov ax,1000
    			mov bh,1
    			div bh
  code ends
  end start


•

• 我们可以通过中断向量表中的更改程序入口地址，让程序发生中断处理的时候，让计算机执行我们自己的代码

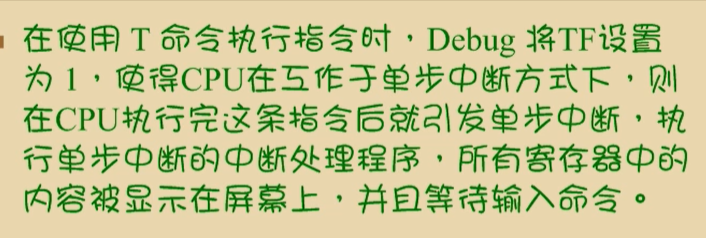

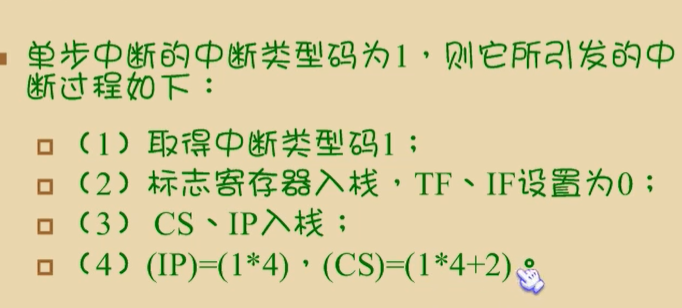

1.5 单步中断

• CPU在执行一条指令后，如果检测标志寄存器的TF位为1，则产生单步中断，引发中断

•

•

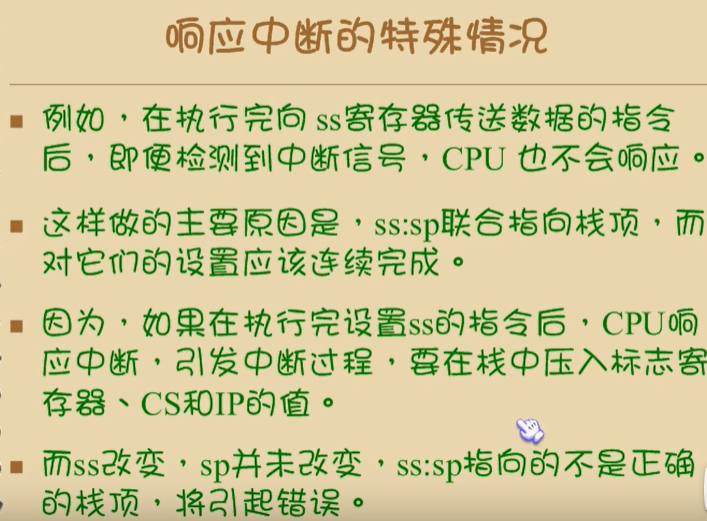

1.6 影响中断的特殊情况

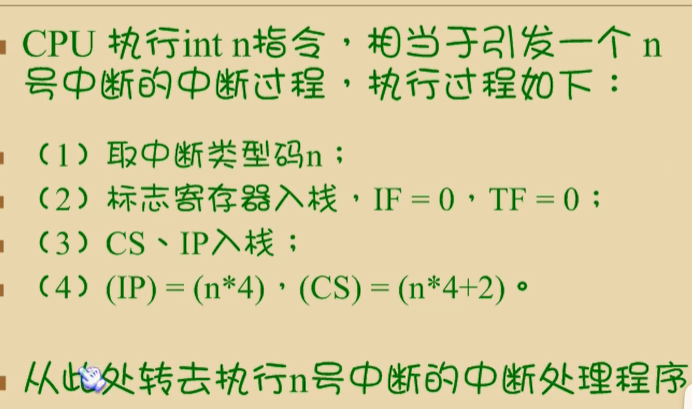

1.7 int 指令

• int 中断

• int 格式

  • int n n为中断类型码，它的功能是引发中断过程

•

• 可以在程序中用int'指令调用任何一个中断处理程序

1.8 bios和dos中断处理程序的安装过程

• 略

1.9 端口

• CPU可以直接读写3个地方的数据

  • 寄存器
  • 内存单元
  • 端口

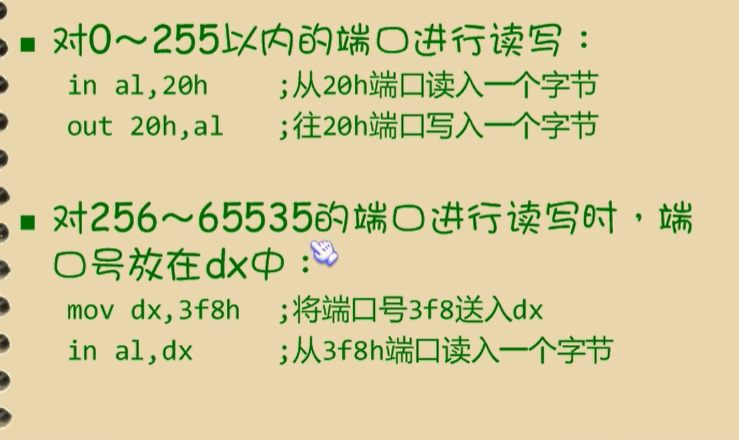

• 端口的读写指令，in和out

  • 使用in和out 指令时只能使用ax或al来存放从端口中读取或送到端口的数据



2.0 shl和shr指令

• 逻辑位移指令
• shl 功能
  • 将一个寄存器或内存单元的数据向左移位
  • 将最后移出的一位写入CF中
  • 最低用0填充
• 如果移动位数大于1的话，将移动的位数放在CX中
• shr 相反功能 -----
