标志寄存器

1.0 程序状态字 psw

program state word
标志寄存器和其他寄存器不一样，不是用来存放数据

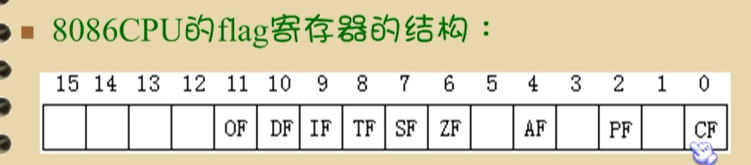

标志寄存器是按位起作用的也就是说它的每一位都有专门的含义，记录特定的信息
flag中1，3，5，12，13，14，15在8086CPU中没有使用，不具有任何意义
而2，4，6，7，8，9，10，11位都具有特殊意义

1.1 ZF标志第6位零标志位

它记录相关指令执行后 zero
- 结果为0 ZF = 1
- 不为0 ZF = 0
例如

mov ax, 1
sub ax, ax

;指令执行后 结果为零 ZF = 1

mov ax, 2
sub ax, 1

;指令执行后 结果不为零 ZF = 0
;ZF标记记录相关的计算指令的结果是否为零

计算影响标志位的有 add,sub,mul,div,and,or,inc,dec他们都是运算指令

1.2 PF标志第2位奇偶标志位

计算结果，所有二进制中1的个数 Parity
- 为偶数 PF = 1 0000 1111B
- 为奇数 PF = 0 0000 0111B

1.3 SF标志第7位符号标志位

他记录指令执行后 signal
- 结果为负 SF = 1
- 结果为正 SF = 0
如何区分正负数补码

1.4 CF标志第0位进制标志位

一般情况下，在进行无符号数运算时，它记录了运算结果的最高位想更高位的进位值，或借位值 carry
cpu在运算时，并不会丢弃这个进位值，而是记录在特殊的寄存器的某一位上

1.5 OF标志第11位溢出标志位

overflow

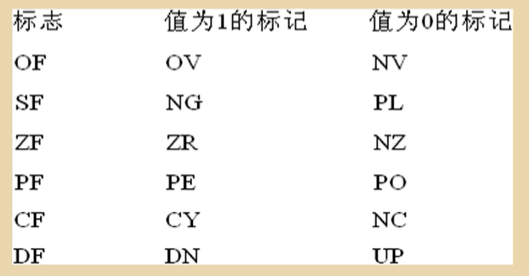

没有溢出 OF = 0 nv
溢出 OF = 1 ov

1.6 CF和OF的区别

CF 是对无符号数的运算才会有意义
OF是对有符号的数进行运算才有意义

1.7 adc指令

adc 是带位进制的加法指令，也就是加上SF，它利用了CF进制位记录的值
格式： adc 操作对象1 操作对象2
功能：操作对象1=操作对象1+操作对象2+CF
比如：adc ax，bx 实现的功能就是
- ax = ax + bx + SF
- adc指令执行后，也可能产生进位值，所以会对CF位进行重新的赋值

1.8 编程题

计算1ef000H 加上 201000H

assume cs:code
	;计算1ef000H 加上 201000H
code segment
start: 	mov ax, 001eH			;将第一个数字分开存储在 ax，bx
		mov bx, 0f000H

		add bx, 1000H			;用第一个数低位16位加上第二个数的低16位 进位存储在SF中
		adc ax, 0020H			;这里 ax = ax + 0020H + CF
									;将结果存储在ax ，bx中
								;将进位的1 加载高位上  相当于加法的进1
		mov ax, 4c00H
		int 21H
code ends

end start

由于这样的功能，我们可以对任意大的数据进行加法计算

1.9 sbb 指令

sbb是带借位的减法指令，他利用了CF位上记录的借位值
格式： sbb操作对象1 操作对象2
功能：操作对象1=操作对象1-操作对象2-CF
比如：sbb ax，bx 实现的功能就是
- ax = ax - bx - SF
由于这样的功能，我们可以对任意大的数据进行减法法计算
计算003E1000H 减去 00202000H 结果放在ax bx中

assume cs:code
	;计算003E1000H  减去 00202000H
code segment
start: 	mov ax, 003EH		;将第一个数字分开存储在 ax，bx
		mov bx, 1000H

		sub bx, 2000H		;用第一个数低位16位减去第二个数的低16位 进位存储在SF中
		sbb ax, 0020H		;这里 ax = ax - 0020H - CF
							;将结果存储在ax ，bx中

		mov ax, 4c00H
		int 21H
code ends

end start

sbb和adc是基于同样思想设计的两个指令，思路上相似

2.0 cmp指令

cmp 是比较指令，功能相当于减法，只是不保存结果
cmp 指令执行后，将对标志寄存器产生影响
其他指令通过识别这些被影响的标志寄存器来得知比较的结果
格式：cmp 操作对象1 - 操作对象2
功能：不保存计算结果，仅仅根据计算结果，改变标志寄存器的设置
比如 cmp ax， ax
相当于进行 ax- ax的运行，结果为0，但是不在ax中保存仅仅影响标志位
指令执行后
- ZF = 1 结果是否为0 0=1
- PF = 1 二进制的1是否为偶数偶数=1
- SF = 0 是否为负数负数=1
- CF = 0 是否有进制有 = 1
- OF = 0 是否有溢出有 = 1
cmp 的设计思想
通过减法运算，改变标志寄存器的值来记录相关比较的结果

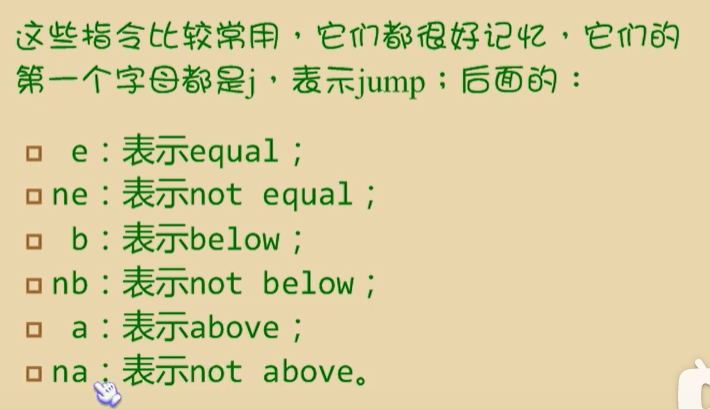

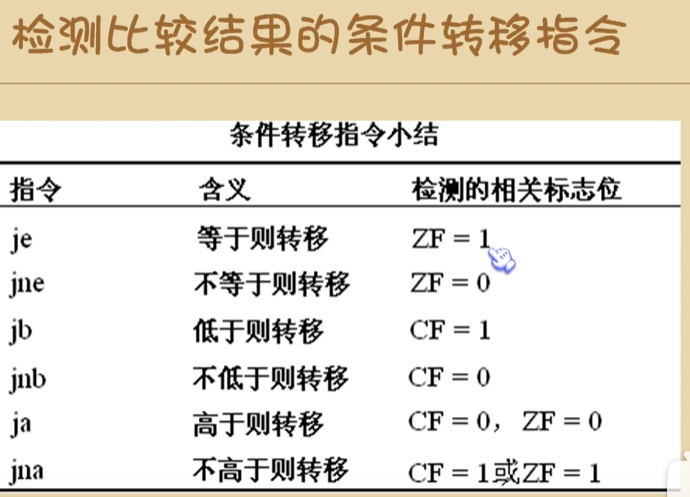

2.1 检测比较结果的条件转移指令

编程题

if((ah-bh) == 0){
	ah = ah + ah
}else{
	ah = ah + bh
}
//用汇编代码实现

assume cs:code
code segment
start: 	  	mov ah, 1
			mov bh, 2
			cmp ah, bh
			je s
			add ah, bh
			jmp short ok
		s: 	add ah, ah
		ok: mov ax, 4c00H
			int 21H
code ends

end start

编程在一段内存中以字节为单位找出数字为8的个数，将个数存储到ax中

assume cs:code,ds:data

data segment
	db 8,11,22,8,11,22,8,11
data ends

code segment

start:		mov ax, data				;与数据段挂钩
			mov ds, ax

			mov bx, 0					;初始化偏移地址
			mov ax, 0					;初始化变量
			mov cx, 8					;初始化循环次数

		s:	cmp byte ptr [bx], 8		;进行比较指令 通过je 判断是否为零
			je ok
			jmp short next

	ok:		inc ax						;为零  ax+1
	next:	inc bx						;不为零 内存地址+1  比较下一个地址的数据
			loop s

			mov ax, 4c00H
			int 21H

code ends

end start

2.2 DF标志和串传送指令

DF是第10位，方向标志位 direction
在串指令中，控制每次操作后si，di的增减
DF = 0 每次操作si，di 递增
DF = 1 每次操作si，di递减
串传送指令 movsb move string byte
功能：以字节为单位的传送
实现：es乘16+di = ds乘16+si
如果DF为0 每次操作si，di 递增
如果DF为1 每次操作si，di 递减
当然也是可以传送一个字 movsw move string word
8086CPU提供两条指令对DF标志位进行设置
- cld 指令将DF标志寄存器为设置为0
- std 指令将DF标志寄存器为设置为1

2.3 rep指令 repare

一般和movsw ，movsb配合使用
格式 rep movsb
rep 的作用是根据cx的值，重复后面movsb串传送指令

2.4 编程题

将data段中的字符串复制到后面的空间

assume cs:code,ds:data

data segment
	db 'Welcome to masn!'
	db 16 dup (0)
data ends

code segment

start:	mov ax, data
		mov ds, ax			;DS:SI 指向data：0
		mov es, ax			;ES:DI 指向data：16
		mov si, 0
		mov di, 16

		mov cx, 16			;rep 循环16次
		cld					;将DF方向标志寄存器设置为0

		rep movsb			;进行copy

		mov ax, 4c00H
		int 21H
code ends

end start

2.5 pushf 和 popf

pushf ：将标志寄存器的值压入栈中
popf ：从栈中弹出数据，送入标志寄存器

assume cs:code

code segment

start:	mov al, 1
		cmp al, 1

		pushf			;将标志寄存器的值进行压栈
		add al, al
		popf			;弹出标志寄存器

		mov ax, 4c00H
		int 21H
code ends

end start
