抽奖系统的设计方案

一.前言

　　本项目采用的是MVC架构，MVC即为Model-View-Controller（模型-视图-控制器），MVC是一种设计模式，以MVC设计模式为主体结构实现的基础代码框架一般称为MVC框架，如果MVC设计模式决定了整个软件的架构，不管是直接实现了MVC模式还是以某一种MVC框架为基础，只要软件的整体结构主要表现为MVC模式，我们就称为该软件的架构为MVC架构。MVC中M、V和C所代表的含义如下：Model（模型）代表一个存取数据的对象及其数据模型。View（视图）代表模型包含的数据的表达方式，一般表达为可视化的界面接口。Controller（控制器）作用于模型和视图上，控制数据流向模型对象，并在数据变化时更新视图。控制器可以使视图与模型分离开解耦合。

二.软件系统的概念原型的不同视图

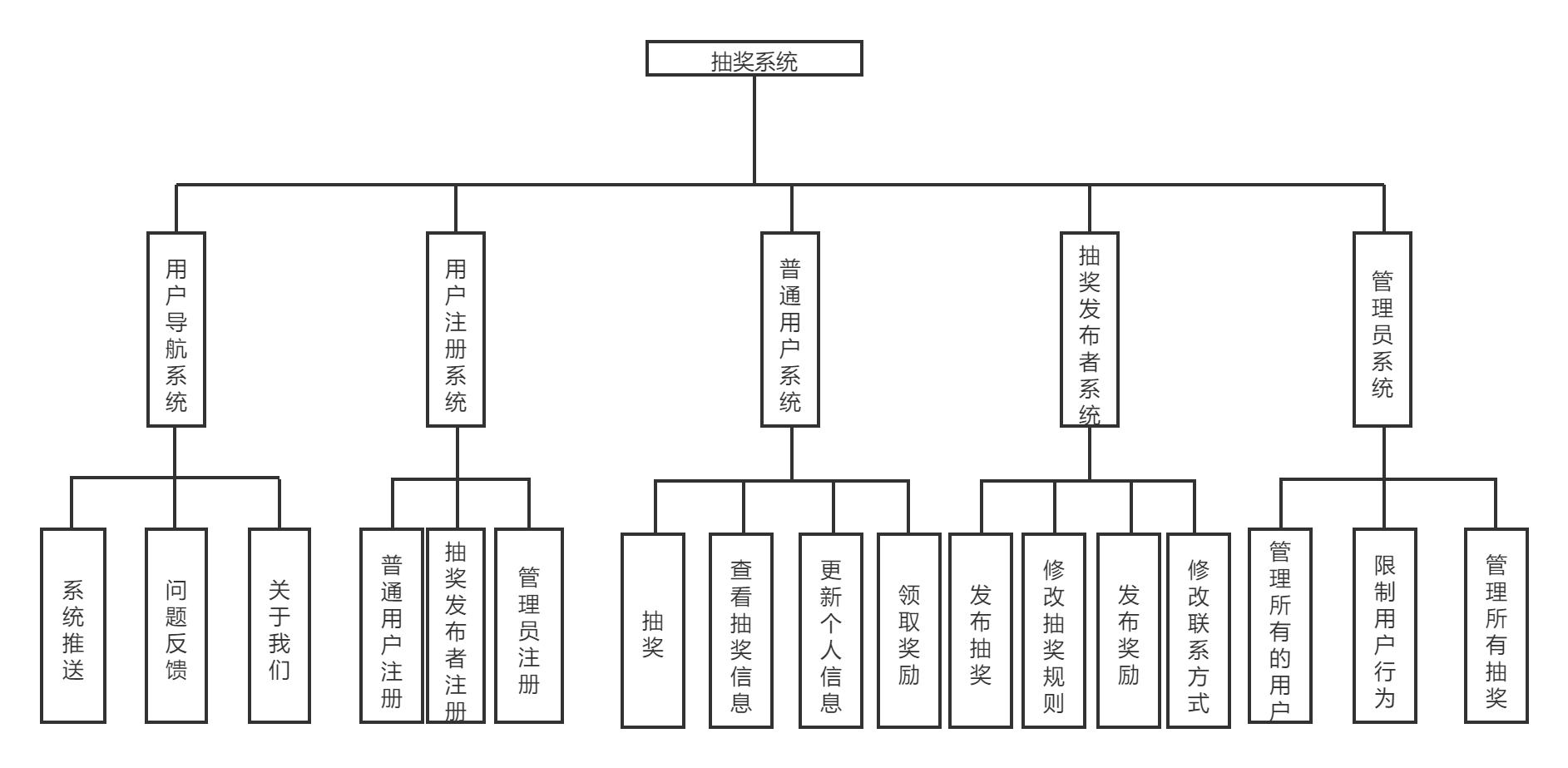

1.分解视图

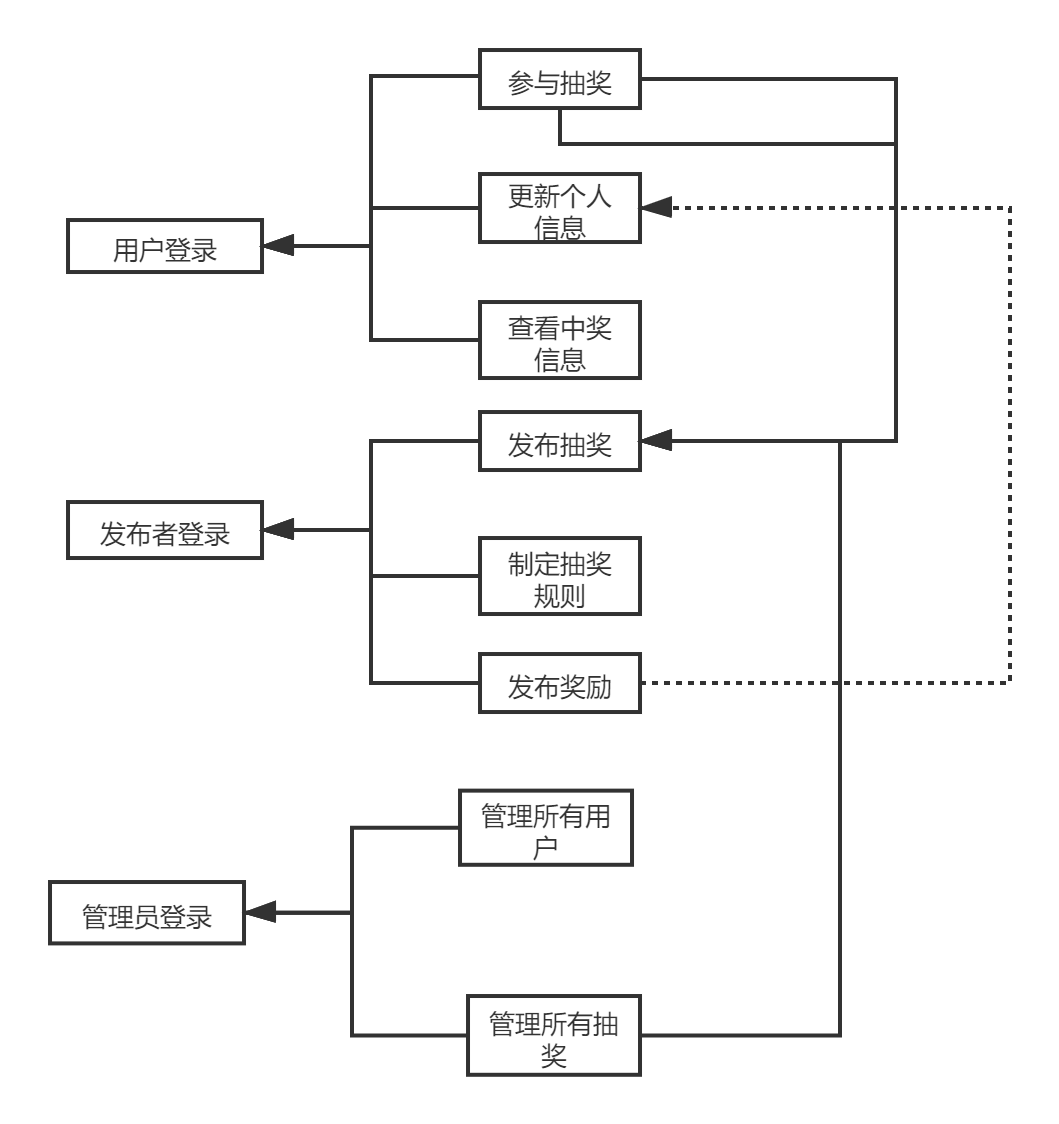

分解是构建软件架构模型的关键步骤，分解视图也是描述软件架构模型的关键视图，一般分解视图呈现为较为明晰的分解结构（breakdown structure）特点。分解视图用软件模块勾划出系统结构，往往会通过不同抽象层级的软件模块形成层次化的结构。



另外在此处，抽奖发布者实际上是由普通用户转换而成。

2.依赖视图

依赖视图展现了软件模块之间的依赖关系。比如一个软件模块A调用了另一个软件模块B，那么我们说软件模块A直接依赖软件模块B。如果一个软件模块依赖另一个软件模块产生的数据，那么这两个软件模块也具有一定的依赖关系。



3.泛化视图

泛化视图展现了软件模块之间的一般化或具体化的关系，典型的例子就是面向对象分析和设计方法中类之间的继承关系。值得注意的是，采用对象组合替代继承关系，并不会改变类之间的泛化特征。





4.执行视图

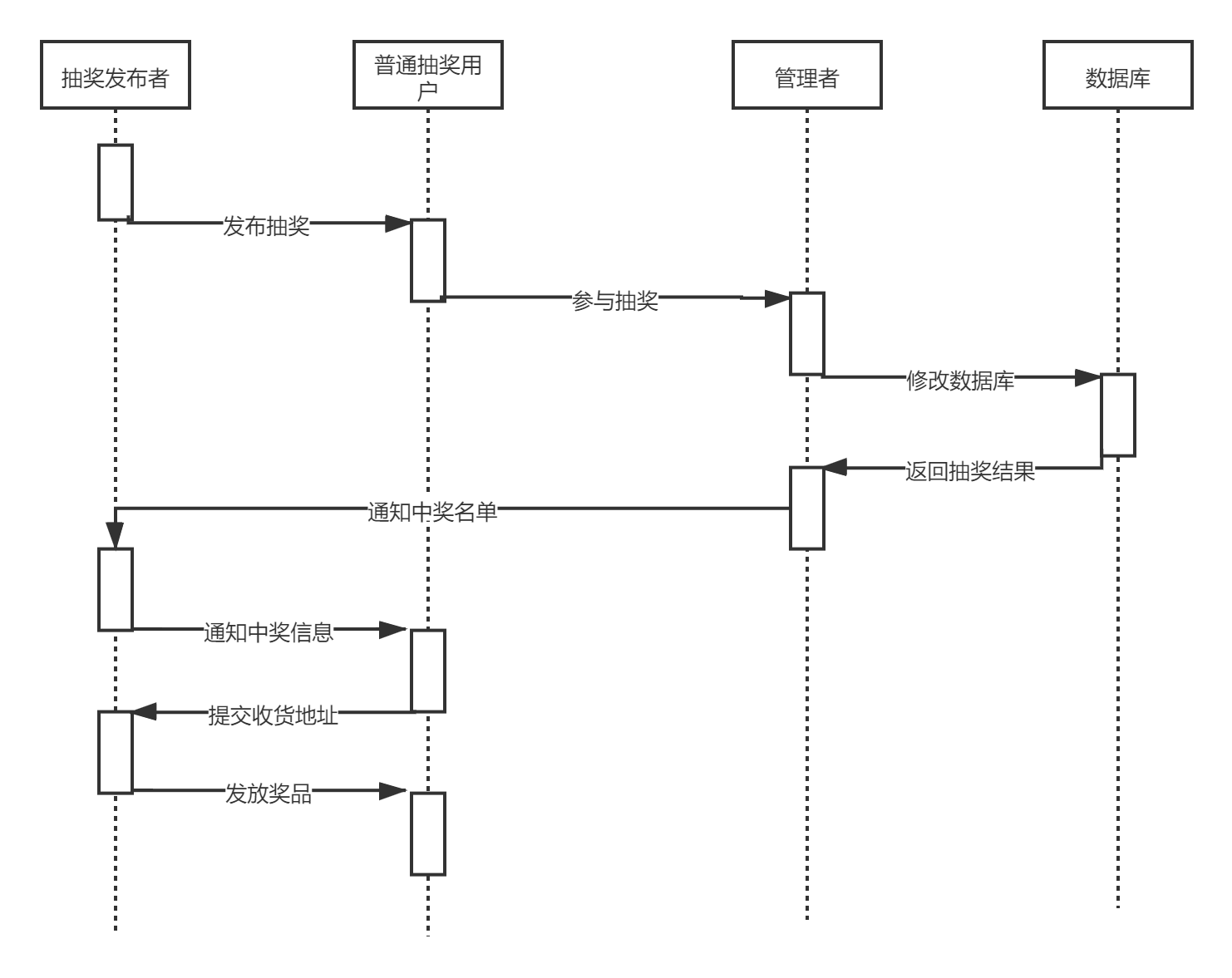

 执行视图展示了系统运行时的时序结构特点，比如流程图、时序图等。







5.实现视图

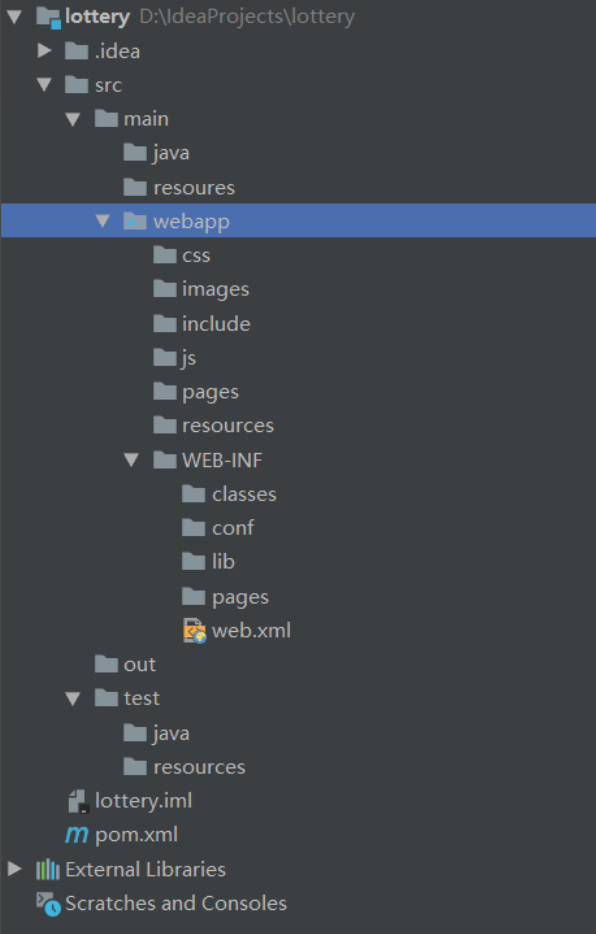

实现视图是描述软件架构与源文件之间的映射关系。一般我们通过目录和源文件的命名来对应软件架构中的包、类等静态结构单元，这样典型的实现视图就可以由软件项目的源文件目录树来呈现。





 src/main/java中存放Application /Library 的java源代码，src/main/webapps存放Web 应用的网页，WEB-INF目录等，resources中存放存放JSF组件、相关资源等。



6.工作分配视图

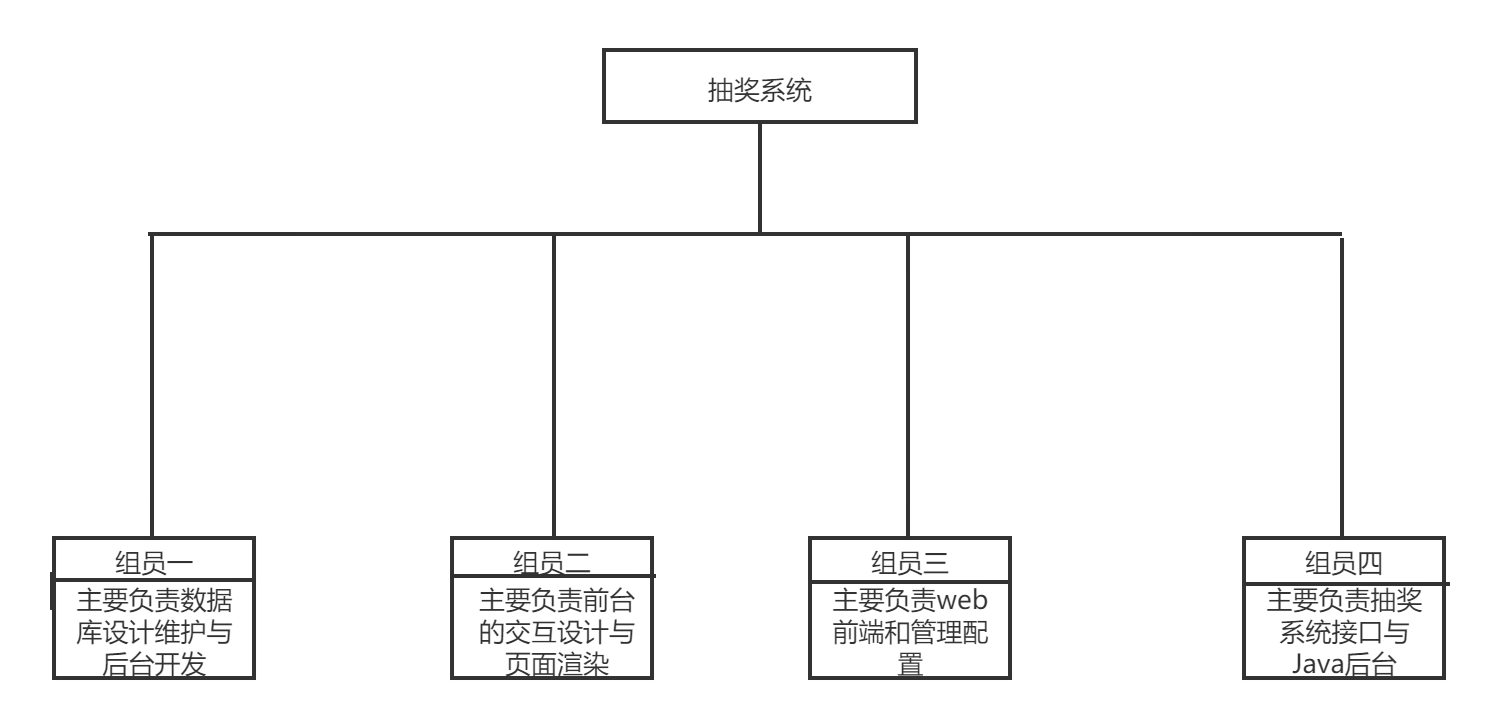

工作分配视图将系统分解成可独立完成的工作任务，以便分配给各项目团队和成员。工作分配视图有利于跟踪不同项目团队和成员的工作任务的进度，也有利于在个项目团队和成员之间合理地分配和调整项目资源，甚至在项目计划阶段工作分配视图对于进度规划、项目评估和经费预算都能起到有益的作用。

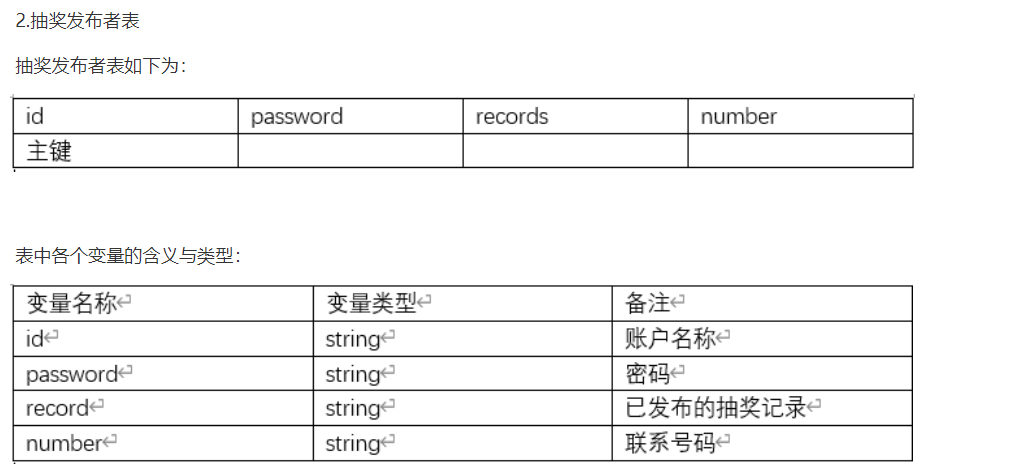

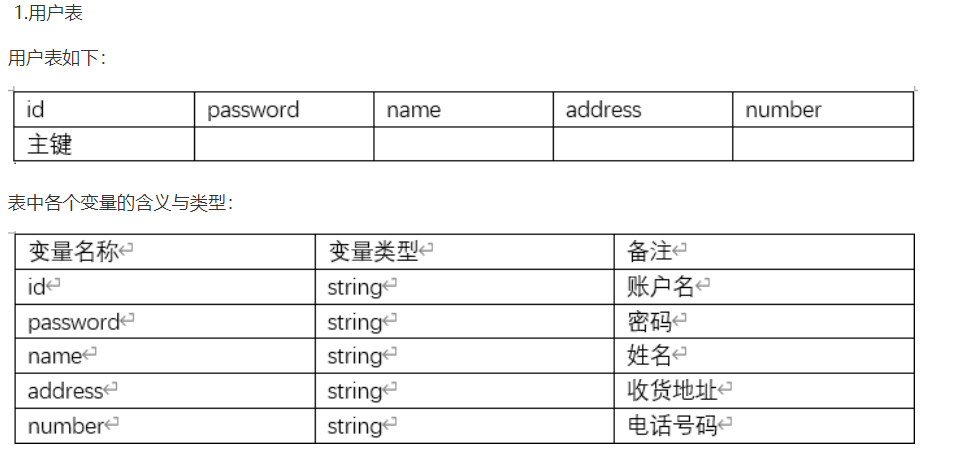

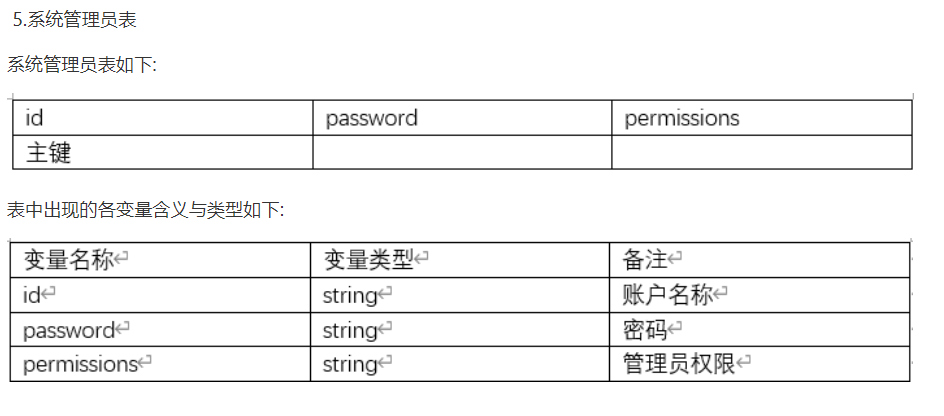

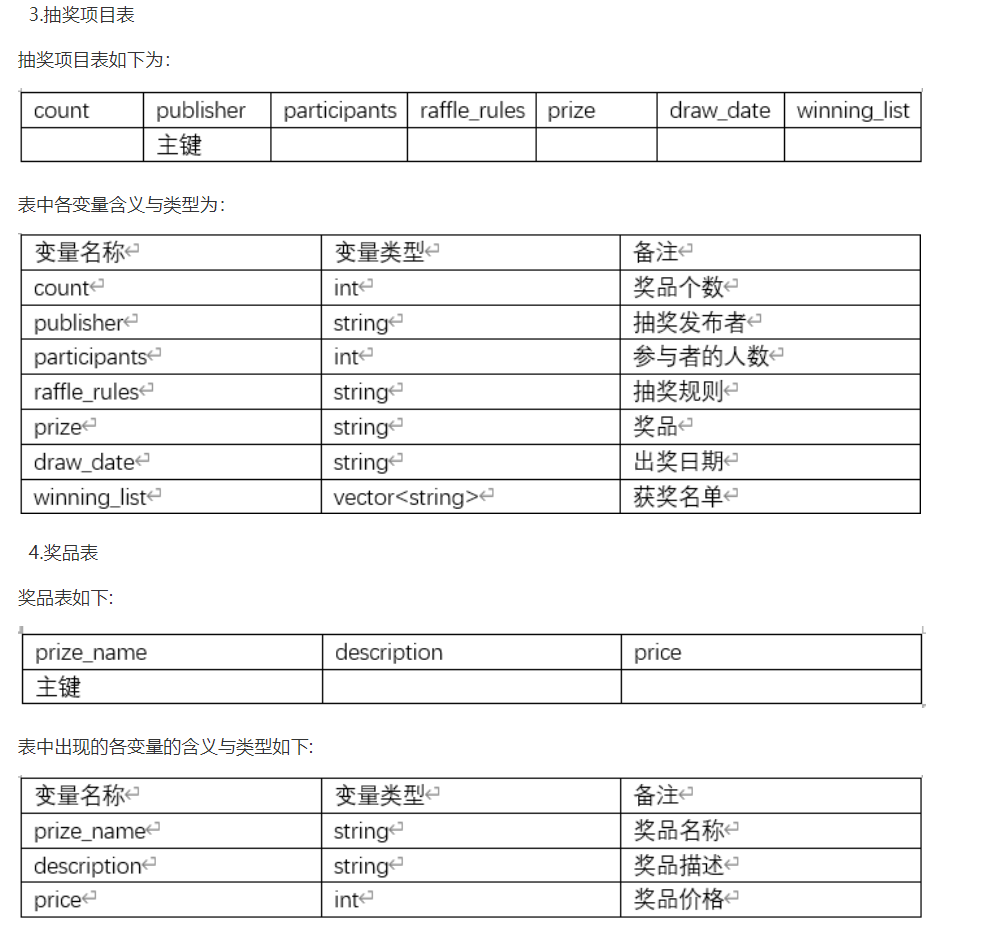

三.数据库设计















四.运行环境和技术选型说明

运行环境：本系统的服务端在Linux服务器上运行。
数据库：本系统采用MySQL数据库，该数据库在速度、可靠性、适应性上都是较好的选择。
开发语言：java，Java具有简单性、面向对象、分布式、健壮性、安全性、平台独立与可移植性、多线程、动态性等特点。对于Web开发有得天独厚的优势。
前端框架：Vue
后端框架：Springboot
分布式框架：Dubbo和Zookeeper

五.系统概念原型的核心工作机制

软件系统概念原型要具备概念上的完整性和一致性，这是指是指针对于一个领域，不仅了解该领域的所有对象，并且了解所有对象之间的关系。在软件开发的失败原因中，概念的不完整性和不一致性是主要部分。这在《人月神话》这本书中被重点提到过。

该项目的概念原型的核心工作机制为：

普通用户注册登录后，可以根据抽奖规则，参与到抽奖去，并在开奖日期到来后，查询自己的中奖信息，并填写自己的收货地址与联系方式进行奖品的领取。

对于奖品发布者，可以制定抽奖规则，选定奖品和中奖人数，然后发布抽奖，并且可以查看并编辑自己已发布的抽奖项目。

对于系统管理员而言，可以根据权限查看或者编辑所有发布过的抽奖项目，并通知抽奖发布者中奖者名单。
