树结构

为什么需要树这种数据结构？

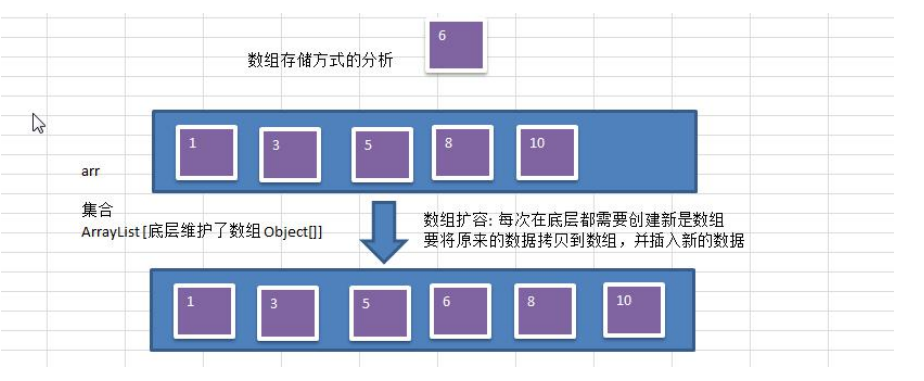

1、数组存储方式的分析

优点：
通过下标方式访问元素，速度快。对于有序数组，还可使用二分查找提高检索速度

缺点：
如果要检索具体某个值，或者插入值(按一定顺序)会整体移动，效率较低

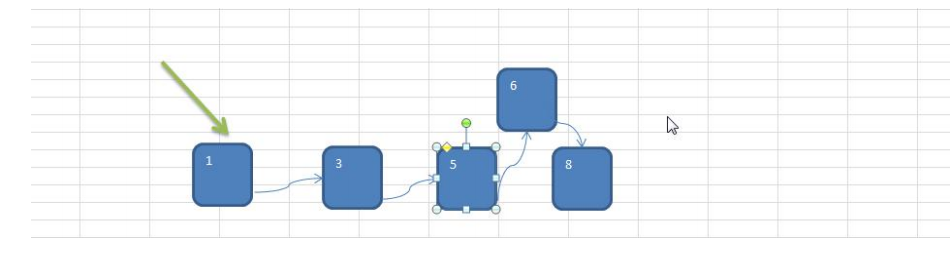

2、链式存储方式的分析

优点：
在一定程度上对数组存储方式有优化(比如：插入一个数值节点，只需要将插入节点，链接到链表中即可， 删除效率也很好)。

缺点：
在进行检索时，效率仍然较低，比如(检索某个值，需要从头节点开始遍历)

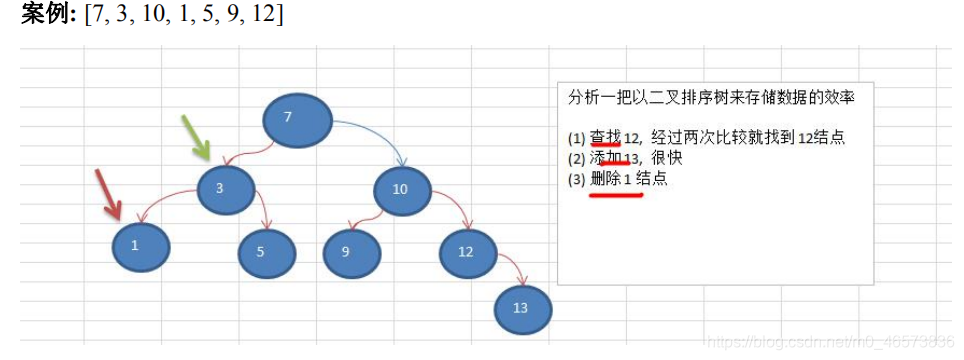

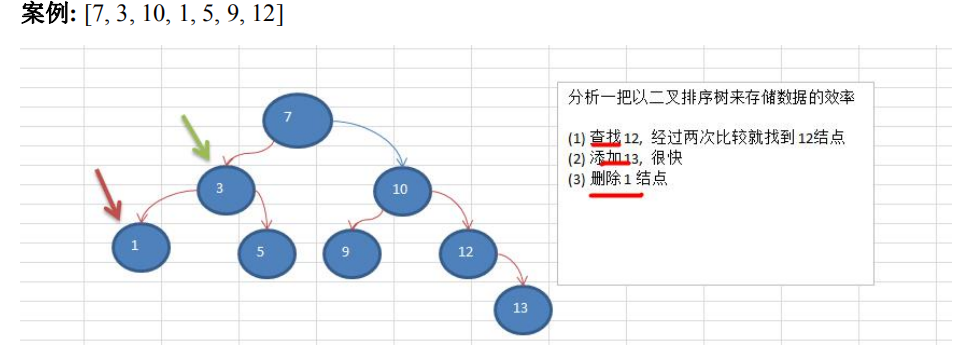

3、树存储方式的分析

能提高数据存储，读取的效率, 比如利用 二叉排序树(Binary Sort Tree)，既可以保证数据的检索速度，同时也可以保证数据的插入，删除，修改的速度

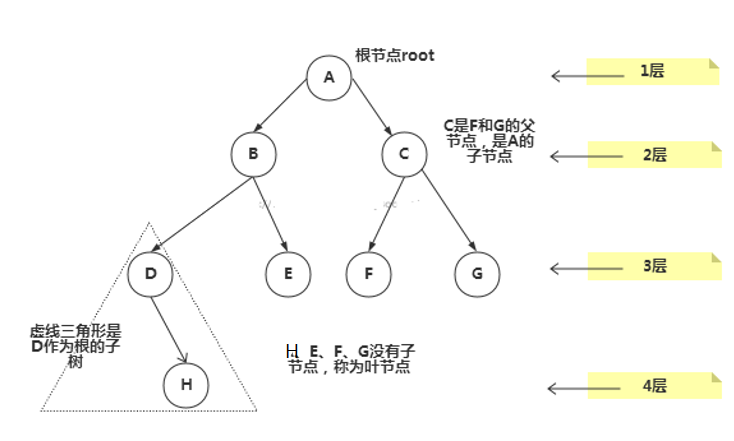

树的常用术语

1. 节点
2. 根节点
3. 父节点
4. 子结点
5. 叶子节点（没有子结点的节点）
6. 节点的权（节点值）
7. 路径（从root节点找到该节点的路线）
8. 层
9. 子树
10. 树的高度（最大层数）
11. 森林：多科子树构成森林

二叉树

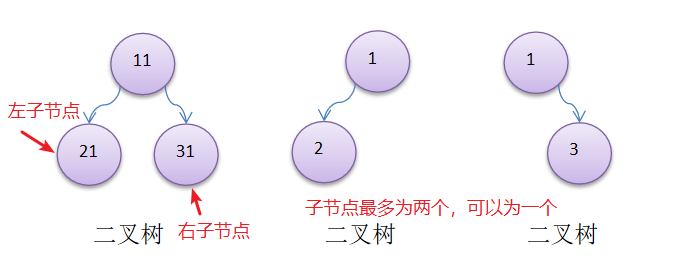

1. 树有很多种，每个节点最多只能有两个子节点的一种形式称为二叉树

2. 二叉树的子节点分为左节点和右节点

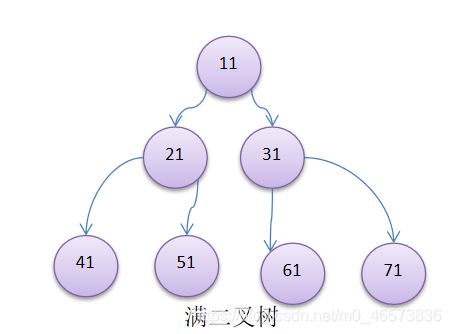

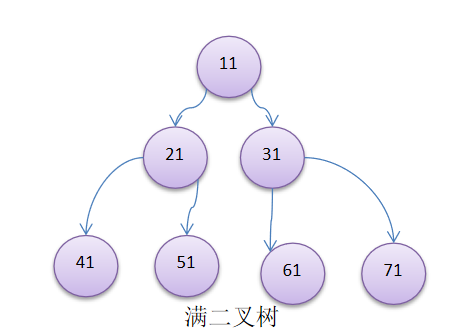

3. 如果该二叉树的所有叶子节点都在最后一层，并且结点总数= 2ⁿ -1 , n 为层数，则我们称为满二叉树

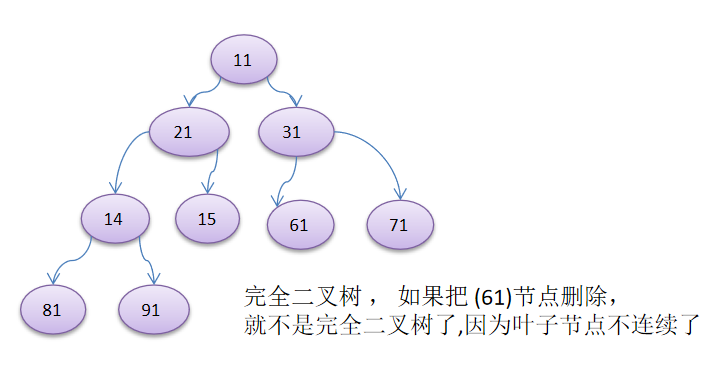

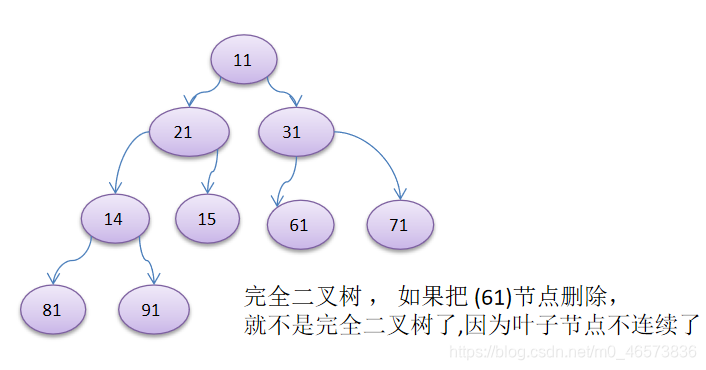

4. 若设二叉树的深度为k，除第 k 层外，其它各层 (1～k-1) 的结点数都达到最大个数，第k 层所有的结点都连续集中在最左边，这就是完全二叉树。

1、二叉树的遍历

二叉树的遍历分为

1. 前序遍历: 先输出父节点，再遍历左子树和右子树
2. 中序遍历: 先遍历左子树，再输出父节点，再遍历右子树
3. 后序遍历: 先遍历左子树，再遍历右子树，最后输出父节点

看输出父节点的顺序，就确定是前序，中序还是后序

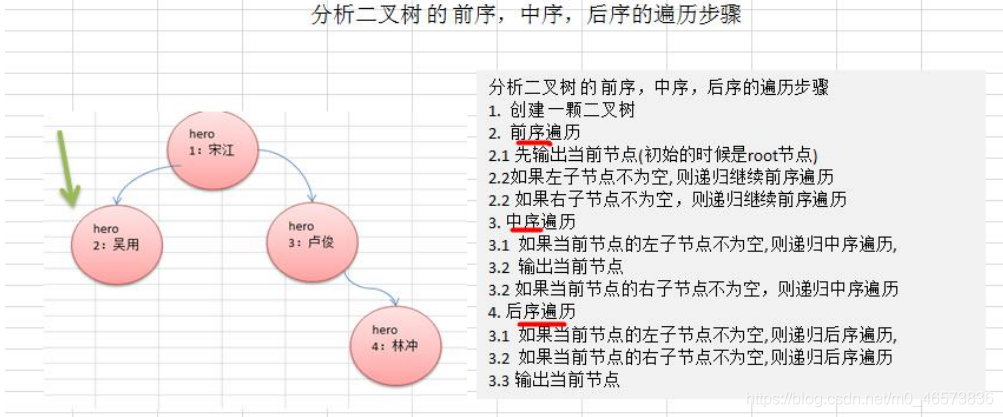

三种遍历方式思路分析

代码实现

public class BinaryTreeDemo {
    public static void main(String[] args) {
        HeroNode root = new HeroNode(1,"宋江");
        HeroNode node2 = new HeroNode(2,"吴用");
        HeroNode node4 = new HeroNode(4,"林冲");
        HeroNode node3 = new HeroNode(3,"卢俊义");
        HeroNode node5 = new HeroNode(5,"关胜");
        //手动创建二叉树
        root.setLeft(node2);
        root.setRight(node3);
        node3.setLeft(node5);
        node3.setRight(node4);
        System.out.println("前序遍历");
        root.preOrder();
        System.out.println("中序遍历");
        root.infixOrder();
        System.out.println("后序遍历");
        root.postOrder();
    }
}

class HeroNode{
    private int no;
    private String name;
    //默认为null，左子结点和右子结点
    private HeroNode left;
    private HeroNode right;

    public HeroNode(int no, String name) {
        this.no = no;
        this.name = name;
    }

    @Override
    public String toString() {
        return "HeroNode{" +
                "no=" + no +
                ", name='" + name + '\'' +
                '}';
    }

    public int getNo() {
        return no;
    }

    public void setNo(int no) {
        this.no = no;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public HeroNode getLeft() {
        return left;
    }

    public void setLeft(HeroNode left) {
        this.left = left;
    }

    public HeroNode getRight() {
        return right;
    }

    public void setRight(HeroNode right) {
        this.right = right;
    }

    /**
     * 前序遍历
     */
    public void preOrder(){
        System.out.println(this);//先输出父节点
        //递归向左子树前序遍历
        if (this.left != null){
            this.left.preOrder();
        }
        //递归向右子树前序遍历
        if (this.right != null){
            this.right.preOrder();
        }
    }

    /**
     * 中序遍历
     */
    public void infixOrder(){
        //递归向左子树前序遍历
        if (this.left != null){
            this.left.infixOrder();
        }
        System.out.println(this);
        //递归向右子树前序遍历
        if (this.right != null){
            this.right.infixOrder();
        }
    }
    public void postOrder(){
        //递归向左子树前序遍历
        if (this.left != null){
            this.left.postOrder();
        }
        //递归向右子树前序遍历
        if (this.right != null){
            this.right.postOrder();
        }
        System.out.println(this);
    }
}

//定义二叉树
class BinaryTree{
    private HeroNode root;
    public void setRoot(HeroNode root) {
        this.root = root;
    }
    public void preOrder(){
        if (this.root != null){
            this.root.preOrder();
        }else {
            System.out.println("当前二叉树为空，无法便利");
        }
    }
    public void infixOrder(){
        if (this.root !=null){
            this.root.infixOrder();
        }else {
            System.out.println("当前二叉树为空，无法便利");
        }
    }
    public void postOrder(){
        if (this.root !=null){
            this.root.postOrder();
        }else {
            System.out.println("当前二叉树为空，无法便利");
        }
    }
}

2、二叉树查找指定节点

要求

1. 请编写前序查找，中序查找和后序查找的方法。
2. 并分别使用三种查找方式，查找 heroNO = 5 的节点
3. 并分析各种查找方式，分别比较了多少次

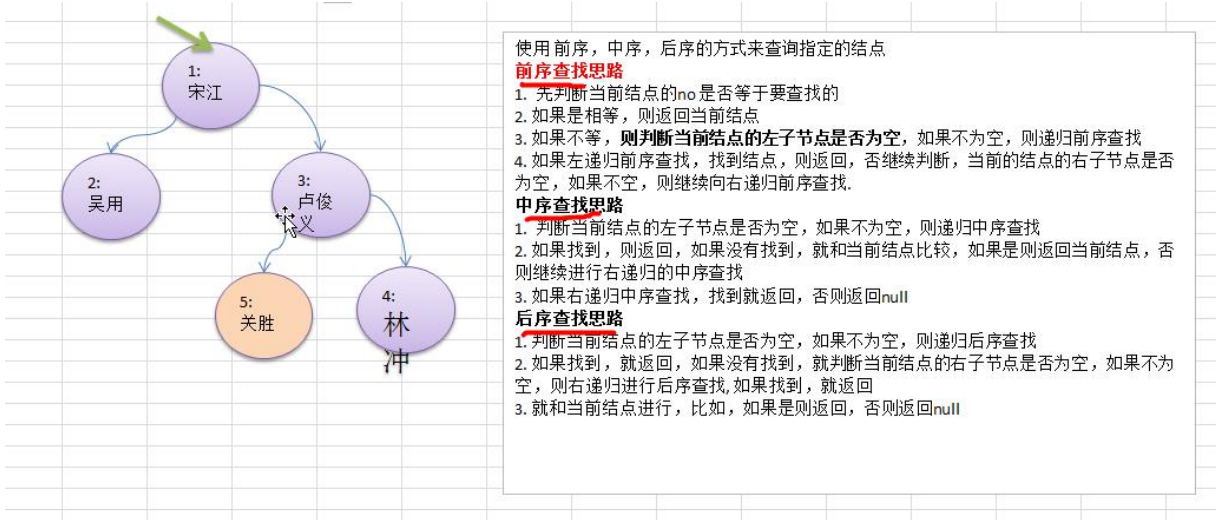

思路分析

代码实现

/**
     * 前序遍历查找
     * 找到就返回该node，没找到则返回null
     */
    public HeroNode preOrderSearch(int no){
       //比较当前节点是不是
       if (this.no == no){
           return this;
       }
       //判断当前左子结点是否为空，如果不为空，则递归前序查找
        HeroNode resNode = null;
        if (this.left != null){
            resNode = this.left.preOrderSearch(no);
        }
        if (resNode != null){
            return resNode;
        }else {
            if (this.right != null){
                resNode = this.right.preOrderSearch(no);
            }
        }
        return resNode;
    }

    //中序遍历查找
    public HeroNode infixOrderSearch(int no){
        HeroNode resNode = null;
        if (this.left != null){
            resNode = this.left.infixOrderSearch(no);
        }
        if (this.no == no){
            return this;
        }
        if (this.right != null){
            resNode =this.right.infixOrderSearch(no);
        }
        return resNode;
    }


    public HeroNode postOrderSearch(int no){
        HeroNode resNode = null;
        if (this.left != null){
            resNode = this.left.postOrderSearch(no);
        }
        if (resNode != null){
            return resNode;
        }

        if (this.right != null){
            resNode = this.right.postOrderSearch(no);
        }
        if (resNode != null){
            return resNode;
        }
        if (this.no == no){
            return this;
        }
        return resNode;
    }

3、二叉树删除指定节点

要求

1. 如果删除的节点是叶子节点，则删除该节点
2. 如果删除的节点是非叶子节点，则删除该子树
3. 测试，删除掉 5号叶子节点 和 3号子树.

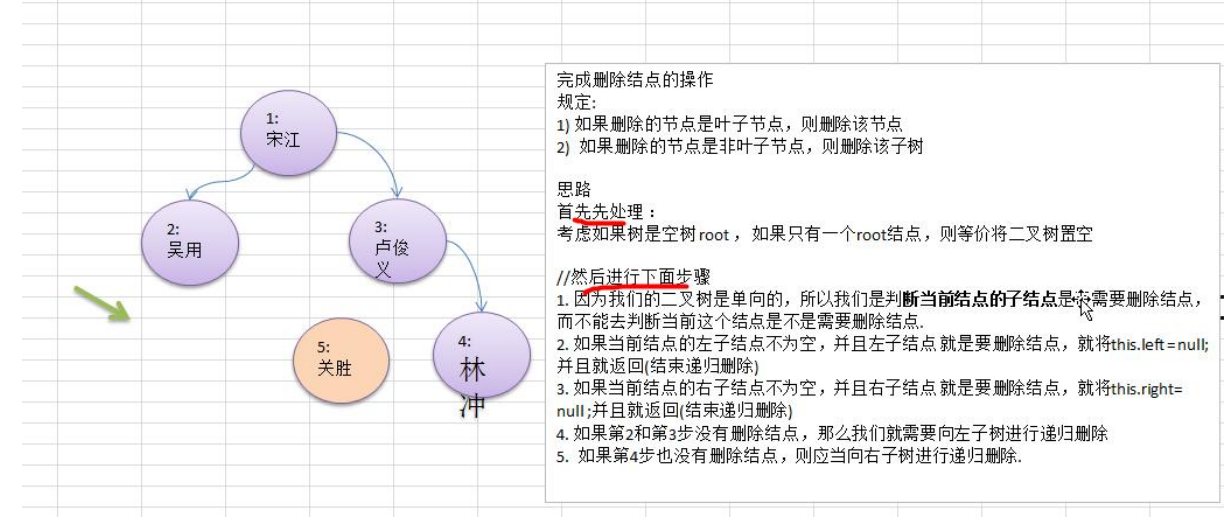

思路分析图

代码实现

public void delNode(int no){
        if (root != null){
            if (root.getNo() != no){
                root.delNode(no);
            }else {
                root = null;
            }

        }else {
            System.out.println("该树为空树，不可删除");
        }
    }
public void delNode(int no){
        //当当前节点的左子结点不为空时才能继续判断是否为要删除的节点
        if (this.left != null && this.left.no == no){
            this.left = null;
            return;
        }
        if (this.right != null && this.right.no == no){
            this.right = null;
            return;
        }
        if (this.left != null){
            this.left.delNode(no);
        }
        if (this.right != null){
            this.right.delNode(no);
        }
    }

4、顺序存储二叉树

从数据存储来看，数组存储方式和树的存储方式可以相互转换，即数组可以转换成树，树也可以转换成数组，

要求

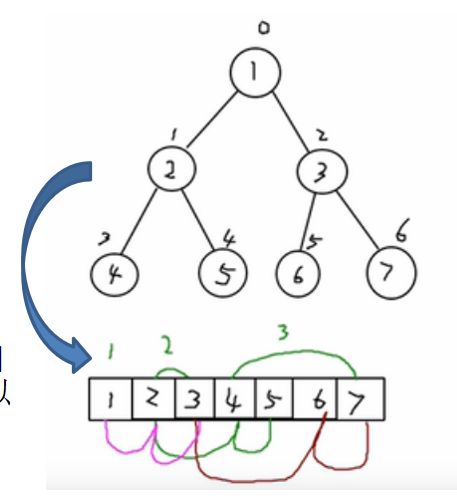

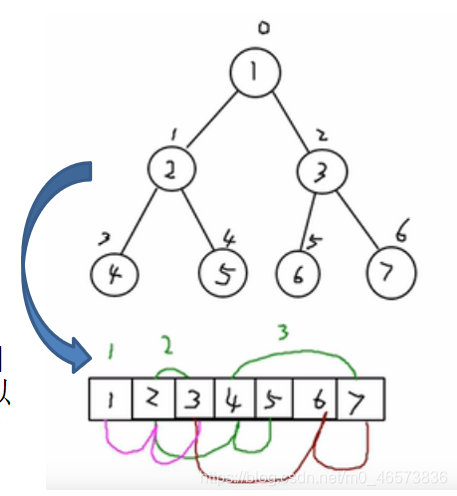

1. 右图的二叉树的结点，要求以数组的方式来存放 arr : [1, 2, 3, 4, 5, 6, 7]
2. 要求在遍历数组 arr时，仍然可以以前序遍历，中序遍历和后序遍历的方式完成结点的遍历

顺序存储二叉树的特点

1. 顺序二叉树通常只考虑完全二叉树
2. 第n个元素的左子节点为 2 * n + 1
3. 第n个元素的右子节点为 2 * n + 2
4. 第n个元素的父节点为 (n-1) / 2
5. n : 表示二叉树中的第几个元素(按0开始编号如图所示)

代码实现

public class ArrayBinaryTreeDemo {
    public static void main(String[] args) {
        int[] arr = {1, 2, 3, 4, 5, 6, 7};
        ArrBinaryTree arrBinaryTree = new ArrBinaryTree(arr);
        arrBinaryTree.preOrder();
    }
}


//编写以恶个ArrayBinaryTree，实现顺序存储二叉树遍历
class ArrBinaryTree{
    private int[] arr;//存储数据节点的数组

    public ArrBinaryTree(int[] arr) {
        this.arr = arr;
    }

    public void preOrder(){
        preOrder(0);
    }
    //编写一个方法，完成顺序存储二叉树的一个前序遍历
    public void preOrder(int index){
        //如果数组为空，或者arr.length=0
        if (arr == null || arr.length == 0){
            System.out.println("数组为空，不能遍历");
        }
        System.out.println(arr[index]);
        //向左递归遍历
        if ((index * 2+1)< arr.length){
            preOrder(index * 2+1);
        }
        if ((index * 2+2)< arr.length){
            preOrder(index*2+2);
        }
    }
}

线索化二叉树

1. n个结点的二叉链表中含有n+1 【公式 2n-(n-1)=n+1，解释该公式：一个节点有两个指针，然后每个节点需要用掉一个指针就是2n-n，但是根节点不需要用指针，所以应该是2n-（n-1）】 个空指针域。利用二叉链表中的空指针域，存放指向该结点在某种遍历次序下的前驱和后继结点的指针（这种附加的指针称为"线索"）
2. 这种加上了线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(Threaded BinaryTree)。根据线索性质的不同，线索二叉树可分为前序线索二叉树、中序线索二叉树和后序线索二叉树三种
3. 一个结点的前一个结点，称为前驱结点
4. 一个结点的后一个结点，称为后继结点

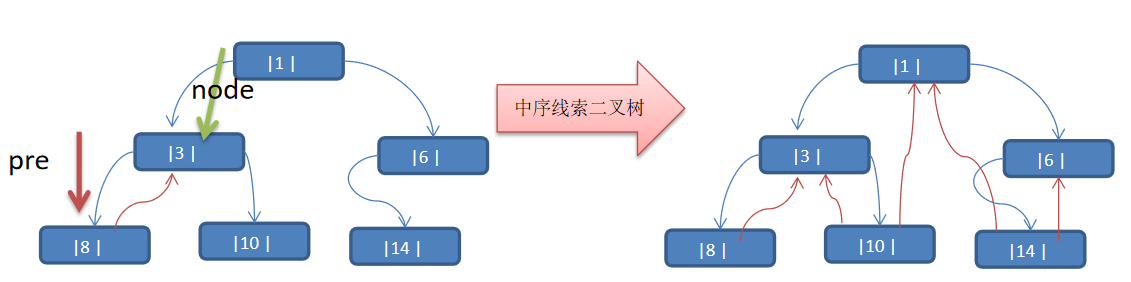

实现线索化二叉树的思路分析

中序遍历的结果：{8, 3, 10, 1, 14, 6}

说明: 当线索化二叉树后，Node节点的 属性 left 和 right ，有如下情况:

1. left 指向的是左子树，也可能是指向的前驱节点. 比如 ① 节点 left 指向的左子树, 而 ⑩ 节点的 left 指向的就是前驱节点
2. right指向的是右子树，也可能是指向后继节点，比如 ① 节点right 指向的是右子树，而⑩ 节点的right 指向的是后继节点

代码实现

package com.imagpie.tree.threadedbinarytree;

/**
 * 线索化二叉树
 */
public class ThreaderBinaryTree {
    public static void main(String[] args) {
        //测试中序线索二叉树的功能是否正确
        HeroNode root = new HeroNode(1, "tom");
        HeroNode node2 = new HeroNode(3, "jack");
        HeroNode node3 = new HeroNode(6, "smith");
        HeroNode node4 = new HeroNode(8, "mary");
        HeroNode node5 = new HeroNode(10, "king");
        HeroNode node6 = new HeroNode(14, "dim");


        //手动创建二叉树
        root.setLeft(node2);
        root.setRight(node3);
        node2.setLeft(node4);
        node2.setRight(node5);
        node3.setLeft(node6);

        //测试线索化
        BinaryTree threadedBinaryTree = new BinaryTree();
        threadedBinaryTree.setRoot(root);
        threadedBinaryTree.threadedNodes(root);

        //以10号节点做测试
        HeroNode leftNode = node5.getLeft();
        System.out.println(leftNode);

    }
}

//创建HeroNode
class HeroNode {
    private int no;
    private String name;
    //默认为null，左子结点和右子结点
    private HeroNode left;
    private HeroNode right;


    //如果leftType==0则表示指向的是左子树，如果是1则表示指向前驱结点
    //如果rightType==0则表示指向的是右子树，如果是1则表示指向后继节点
    private int leftType;
    private int rightType;


    public int getLeftType() {
        return leftType;
    }

    public void setLeftType(int leftType) {
        this.leftType = leftType;
    }

    public int getRightType() {
        return rightType;
    }

    public void setRightType(int rightType) {
        this.rightType = rightType;
    }

    public HeroNode(int no, String name) {
        this.no = no;
        this.name = name;
    }

    @Override
    public String toString() {
        return "HeroNode{" +
                "no=" + no +
                ", name='" + name + '\'' +
                '}';
    }

    public int getNo() {
        return no;
    }

    public void setNo(int no) {
        this.no = no;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public HeroNode getLeft() {
        return left;
    }

    public void setLeft(HeroNode left) {
        this.left = left;
    }

    public HeroNode getRight() {
        return right;
    }

    public void setRight(HeroNode right) {
        this.right = right;
    }


    //递归删除节点
    public void delNode(int no) {
        //当当前节点的左子结点不为空时才能继续判断是否为要删除的节点
        if (this.left != null && this.left.no == no) {
            this.left = null;
            return;
        }
        if (this.right != null && this.right.no == no) {
            this.right = null;
            return;
        }
        if (this.left != null) {
            this.left.delNode(no);
        }
        if (this.right != null) {
            this.right.delNode(no);
        }
    }

    public void preOrder() {
        System.out.println(this);//先输出父节点
        //递归向左子树前序遍历
        if (this.left != null) {
            this.left.preOrder();
        }
        //递归向右子树前序遍历
        if (this.right != null) {
            this.right.preOrder();
        }
    }

    /**
     * 中序遍历
     */
    public void infixOrder() {
        //递归向左子树前序遍历
        if (this.left != null) {
            this.left.infixOrder();
        }
        System.out.println(this);
        //递归向右子树前序遍历
        if (this.right != null) {
            this.right.infixOrder();
        }
    }

    public void postOrder() {
        //递归向左子树前序遍历
        if (this.left != null) {
            this.left.postOrder();
        }
        //递归向右子树前序遍历
        if (this.right != null) {
            this.right.postOrder();
        }
        System.out.println(this);
    }


    /**
     * 前序遍历查找
     * 找到就返回该node，没找到则返回null
     */
    public HeroNode preOrderSearch(int no) {
        //比较当前节点是不是
        if (this.no == no) {
            return this;
        }
        //判断当前左子结点是否为空，如果不为空，则递归前序查找
        HeroNode resNode = null;
        if (this.left != null) {
            resNode = this.left.preOrderSearch(no);
        }
        if (resNode != null) {
            return resNode;
        } else {
            if (this.right != null) {
                resNode = this.right.preOrderSearch(no);
            }
        }
        return resNode;
    }

    //中序遍历查找
    public HeroNode infixOrderSearch(int no) {
        HeroNode resNode = null;
        if (this.left != null) {
            resNode = this.left.infixOrderSearch(no);
        }
        if (this.no == no) {
            return this;
        }
        if (this.right != null) {
            resNode = this.right.infixOrderSearch(no);
        }
        return resNode;
    }


    public HeroNode postOrderSearch(int no) {
        HeroNode resNode = null;
        if (this.left != null) {
            resNode = this.left.postOrderSearch(no);
        }
        if (resNode != null) {
            return resNode;
        }

        if (this.right != null) {
            resNode = this.right.postOrderSearch(no);
        }
        if (resNode != null) {
            return resNode;
        }
        if (this.no == no) {
            return this;
        }
        return resNode;
    }
}


//定义二叉树,实现了线索化功能的二叉树
class BinaryTree {
    private HeroNode root;

    //为了实现线索化，需要创建要给指向当前接待你的前驱结点的指针
    //在递归进行线索化时，pre总是保留前一个节点
    private HeroNode pre = null;

    public void setRoot(HeroNode root) {
        this.root = root;
    }


    //编写对二叉树进行中序线索化的方法
    public void threadedNodes(HeroNode node) {
        //如果node=null，则不能线索化
        if (node == null){
            return;
        }
        //1、先线索化左子树
        threadedNodes(node.getLeft());
        //2、线索化当前节点
        //处理当前节点的前驱结点
        if (node.getLeft() == null){
            //让当前节点的左指针指向前驱结点
            node.setLeft(pre);
            //修改当前节点的左指针类型，指向前驱结点
            node.setLeftType(1);
        }
        //处理后继节点
        if (pre != null && pre.getRight() == null){
            //让前驱结点的右指针指向当前节点
            pre.setRight(node);
            //修改当前节点的右指针类型
            pre.setRightType(1);
        }
        //每处理一个节点后，就要当当前节点为下一个节点的前驱结点
        pre = node;
        //3、再线索化右子树
        threadedNodes(node.getRight());

    }

    //递归删除节点
    public void delNode(int no) {
        if (root != null) {
            if (root.getNo() != no) {
                root.delNode(no);
            } else {
                root = null;
            }

        } else {
            System.out.println("该树为空树，不可删除");
        }
    }

    public void preOrder() {
        if (this.root != null) {
            this.root.preOrder();
        } else {
            System.out.println("当前二叉树为空，无法便利");
        }
    }


    public void infixOrder() {
        if (this.root != null) {
            this.root.infixOrder();
        } else {
            System.out.println("当前二叉树为空，无法便利");
        }
    }

    public void postOrder() {
        if (this.root != null) {
            this.root.postOrder();
        } else {
            System.out.println("当前二叉树为空，无法便利");
        }
    }

    public HeroNode preOrderSearch(int no) {
        if (root != null) {
            return root.postOrderSearch(no);
        } else {
            return null;
        }
    }

    public HeroNode infixOrderSearch(int no) {
        if (root != null) {
            return root.infixOrderSearch(no);
        } else {
            return null;
        }
    }

    public HeroNode postOrderSearch(int no) {
        if (root != null) {
            return root.postOrderSearch(no);
        } else {
            return null;
        }
    }


}

上面遍历的方法是有问题的

遍历线索化二叉树

思路分析

说明：对前面的中序线索化的二叉树， 进行遍历
分析：因为线索化后，各个结点指向有变化，因此原来的遍历方式不能使用，这时需要使用新的方式遍历线索化二叉树，各个节点可以通过线型方式遍历，因此无需使用递归方式，这样也提高了遍历的效率。 遍历的次序应当和中序遍历保持一致。

代码实现

//遍历线索化二叉树的方法
    public void threadedList(){
        //定义一个变量，临时存储当前遍历的节点，从root开始遍历
        HeroNode node = root;
        while (node != null){
            //当标记为0时正常遍历
            while (node.getLeftType() == 0){
                node = node.getLeft();
            }
            //当标记不为0，则表示标记肯定是1,此时需要输出该节点
            System.out.println(node);
            //然后循环处理该节点往后的节点，如果后面的节点的标记都是1的话，则直接获取当前节点的后继节点直接输出即可
            while (node.getRightType() == 1){
                node = node.getRight();
                System.out.println(node);
            }
            //如果此时标记不为1了，则正常遍历
            node = node.getRight();

        }
    }
