第二次实验

三、实验要求

（一）基本要求

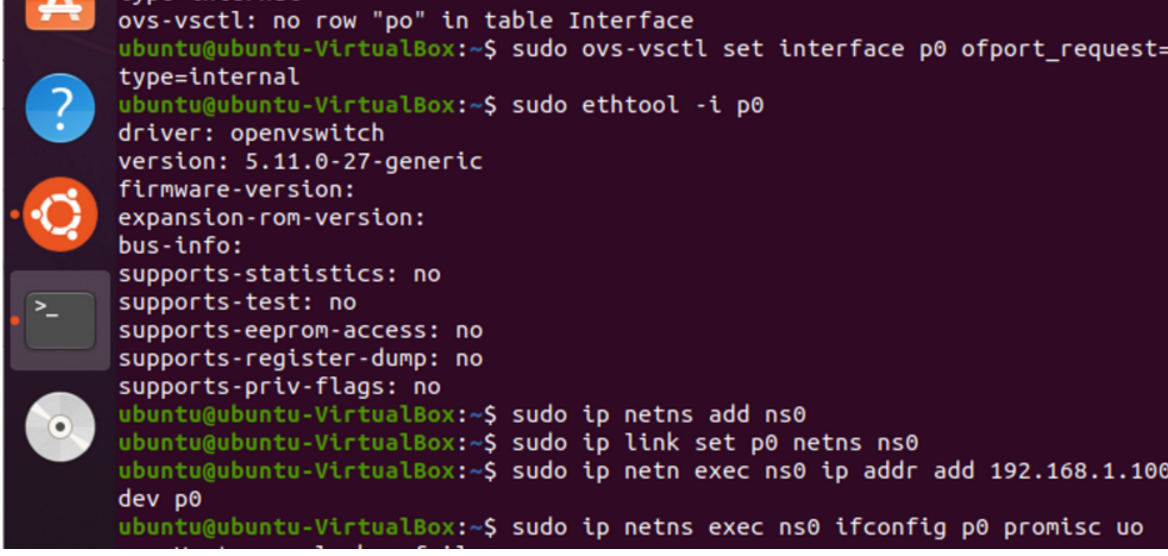

  1. 创建OVS交换机，并以ovs-switchxxx命名，其中xxx为本人在选课班级中的序号，例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。









  2. 使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。
  3. 通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。





VLAN_IDHosts
0 h1 h3
1 h2 h4

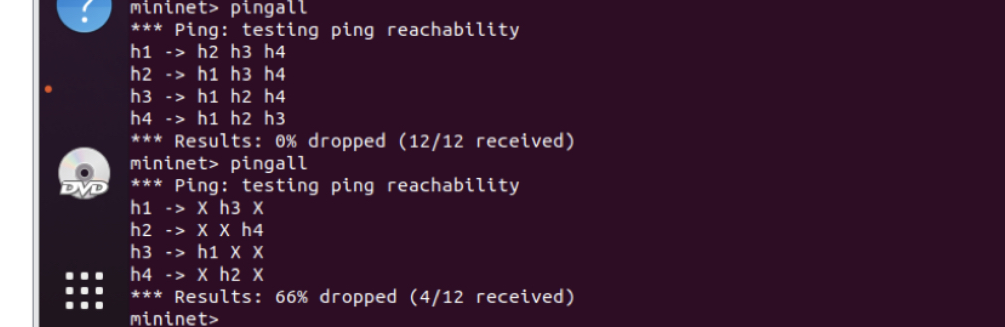

  1. 主机连通性要求：









    • h1 – h3互通
    • h2 – h4互通
    • 其余主机不通
    • 此次实验之后，使得我对sdn有了更进一步的理解，更好的是通过程序能够很好的控制网络各项功能，这是在传统网络上的一个大的飞跃。相信对以后会很有帮助
