080105_halcon的算子与函数调用

概述：080105_halcon的程序结构与调试

---

打得赢就打，打不赢就走。——《毛选》

---

个人halcon学习记录，如有疏漏，感谢留言。

思路：随便一句话开场，然后就稀里糊涂写下去了。

---

01-核心逻辑

halcon的程序结构的核心逻辑：

由一系列算子（operator）按照一定顺序执行，满足需求，实现功能。

什么顺序，通过控制语句（control）里面的条件（if...else）、循环（for/while）等约束算子。

通过 Procedure（过程）实现模块化。

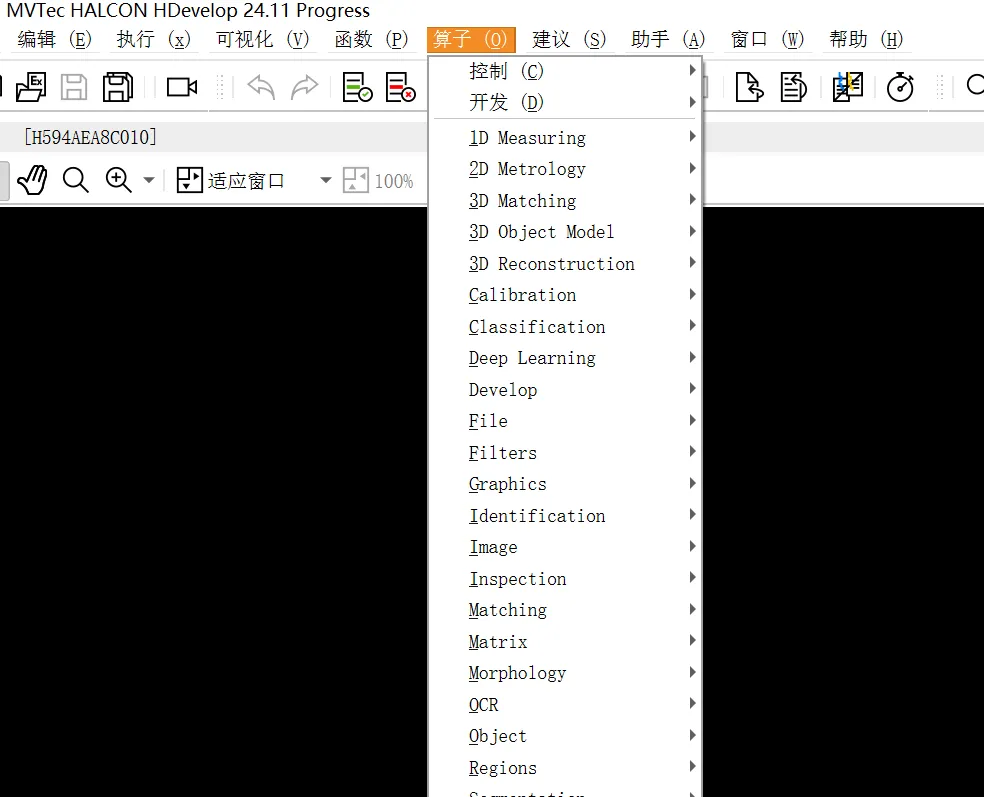

这句话的理解来源于算子选项卡

---

02-课前预习

根据核心逻辑的关键定义，提取三个关键词：算子、逻辑控制、模块化。

2.1-算子相关

**输入变量类型： **

• 图标变量（Iconic）：存储图像、区域（Region）、轮廓（XLD）等视觉数据。
• 控制变量（Control）：包括整数、字符串、元组等，用于参数传递。

数据结构特性：

• XLD（亚像素轮廓）支持高精度边缘检测与匹配。
• 多通道图像处理需注意色彩空间转换（如RGB→HSV）

2.2-逻辑控制

顺序执行：默认按算子顺序执行，适用于线性任务（如读取→处理→显示图像） 。

分支与循环：

■ 条件分支：if...elseif...else...endif、switch...case...end。

■ 循环结构：for循环（指定步长）、while循环（条件判断），支持break和continue控制流程 。

并行处理：利用parallelize加速批量图像处理，需注意硬件资源分配。（还未用到，用到补充）

2.3-模块化设计

功能模块划分：

将视觉任务拆分为独立模块（如图像采集、预处理、特征提取、结果输出），每个模块通过清晰接口交互。

■ 示例：图像处理流程可封装为read_image→threshold→connection→select_shape等独立函数。这种流程需要积累。

低耦合高内聚：模块间通过参数传递数据，避免全局变量滥用，确保功能独立且易于复用。

跨语言整合：支持与C#、Python等语言联合开发，通过DLL调用实现模块化集成（如引用halcondotnet.dll）。（未实践，不太明）

---

03-自学笔记

3.1-程序结构（基础）

翻看了halcon程序源码，一般以

开始：dev_update_off ()，作用是关闭自动更新，避免中间结果干扰调试

结束：dev_close_window ()，作用是关闭窗口，clear_window()清除图像，避免内存泄露。

注释：

*单行注释；

/**/多行注释

F4注释

F3取消注释

代码规范：

1. 函数命名清晰，
2. 注释关键步骤
3. 选择高效算法（如快速傅里叶变换替代逐像素处理）
4. 利用Halcon的GPU加速算子（如dev_set_prefer_gpu）
5. 预留接口以便未来新增功能模块（如深度学习模型集成）

---

3.2-调试工具（基础）

HDevelop内置调试器：

变量窗口： 实时查看变量值，支持修改后重新运行。

可视化调试： 绿色箭头指示当前执行位置，

断点与单步调试： 左键左边双击或者F10设置断点、F6跳过函数，F5单步运行，定位逻辑错误，跟踪程序顺序。

Profile工具： 通过profile算子分析各步骤耗时，优化算法（如减少冗余计算、启用GPU加速）

边界测试： 临界条件输入测试一下

分模块测试： 逐步测试各个模块后，再集成。

分析日志： 使用write_message或disp_message在窗口或控制台输出调试信息（如变量值、执行状态）

//

Visual Studio插件： 安装Halcon的.vsix插件，在VS中直接监视HObject和HTuple变量

深度学习模型调试： 模型行为可视化：使用DebugDLModel查看中间层输出，验证特征提取准确性

---

3.课后复习

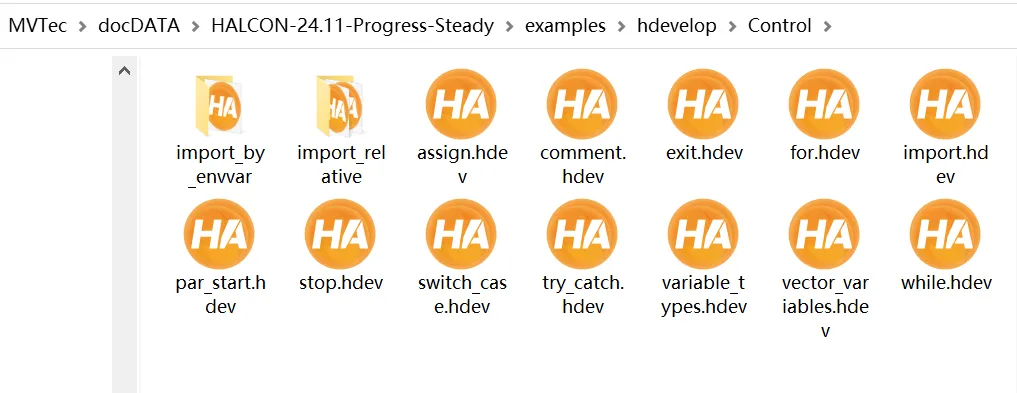

实践：D:\MVTec\docDATA\HALCON-24.11-Progress-Steady\examples\hdevelop\Control

关键部分注释信息

1. 初始化设置
2. 图像采集（实际应用可替换为相机采集）
3. 图像预处理（增强目标特征）
4. 特征提取与中心点定位
5. 结果输出与可视化
6. 调试扩展（可选）

---

总结

1. 一个程序的功能：由一系列算子（operator）按照一定顺序执行，满足需求，实现功能。

2. 编写程序要把握：算子、逻辑控制、模块化。

3. 编写要符合规范

4. 调试善用快捷键

5. 查看，相关函数

6. 查看，分析日志
