PLC入门笔记2

逻辑代数

基本逻辑运算

等于



非运算





与运算 串联





 或运算 并联



异或运算

走廊灯



组合逻辑运算





 电路逻辑叠加态

逻辑运算公式

1.常量之间的关系

逻辑代数只有1、0两常量（真假两状态）

基本逻辑运算只有非与或3种

2.变量与常量的关系

3.与普通代数相似的定理

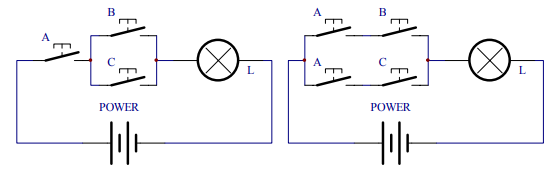

 公式10* 不懂可以画电路图 其实是把串联BC拆开了 等效电路

4.逻辑代数的一些特殊定理

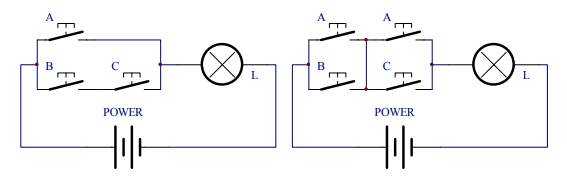

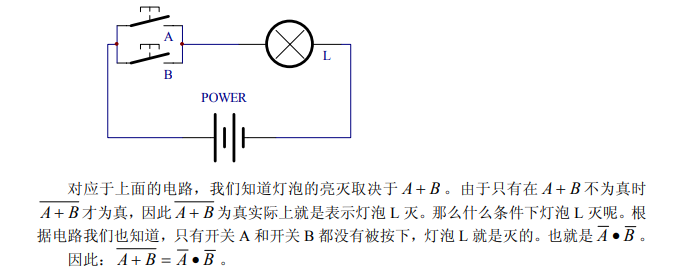

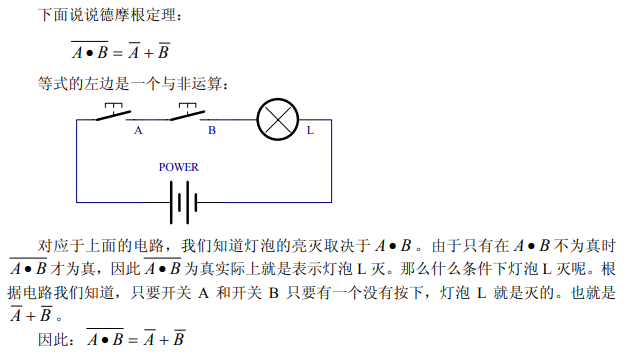

 使用电路更好地去理解定理













 逻辑代数远不止这些，感兴趣请参阅数字电路的数字基础部分。
