14、创建ROI



1、    gen_empty_obj( : EmptyObject : : )    1

2、    gen_empty_region( : EmptyRegion : : )    1

3、    draw_circle( : : WindowHandle : Row, Column, Radius)    2

4、    draw_circle_mod( : : WindowHandle, RowIn, ColumnIn, RadiusIn : Row, Column, Radius)    3

5、    draw_ellipse( : : WindowHandle : Row, Column, Phi, Radius1, Radius2)    4

6、    draw_ellipse_mod( : : WindowHandle, RowIn, ColumnIn, PhiIn, Radius1In, Radius2In : Row, Column, Phi, Radius1, Radius2)    5

7、    draw_line( : : WindowHandle : Row1, Column1, Row2, Column2)    5

8、    draw_line_mod( : : WindowHandle, Row1In, Column1In, Row2In, Column2In : Row1, Column1, Row2, Column2)    5

9、    draw_nurbs( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Degree : Rows, Cols, Weights)    5

10、draw_nurbs_mod( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit, Degree, RowsIn, ColsIn, WeightsIn :    6

11、draw_nurbs_interp_mod( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit, Degree, RowsIn,    6

12、draw_nurbs_interp_mod( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit, Degree, RowsIn, ColsIn,    6

13、draw_point( : : WindowHandle : Row, Column)'    6

14、draw_point_mod( : : WindowHandle, RowIn, ColumnIn : Row, Column)    6

15、draw_rectangle1( : : WindowHandle : Row1, Column1, Row2, Column2)    6

16、draw_rectangle1_mod( : : WindowHandle, Row1In, Column1In, Row2In, Column2In : Row1, Column1, Row2, Column2)    6

17、draw_rectangle2( : : WindowHandle : Row, Column, Phi, Length1, Length2)    7

18、draw_rectangle2_mod( : : WindowHandle, RowIn, ColumnIn, PhiIn, Length1In, Length2In : Row, Column, Phi, Length1,    7

19、draw_region( : Region : WindowHandle : )    7

20、draw_xld( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio : )    7

21、draw_xld_mod(ContIn : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit : )    7

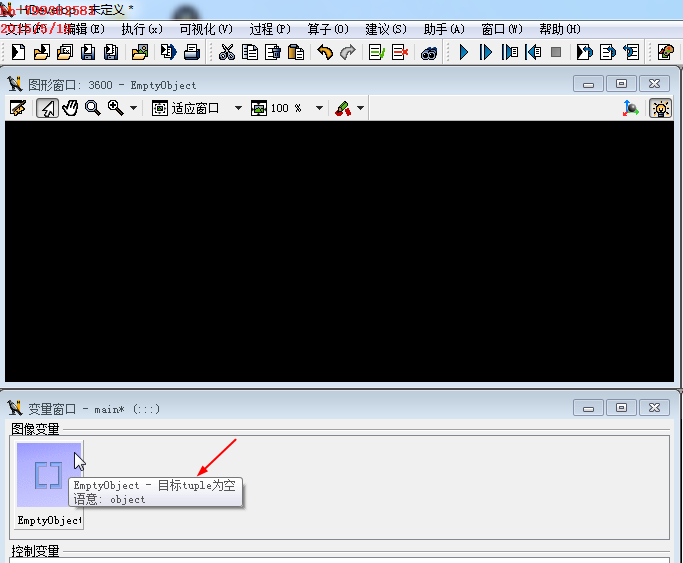

1. gen_empty_obj( : EmptyObject : : )

   功能：创建一个空的对象（tuple元组）

gen_empty_obj (EmptyObject)

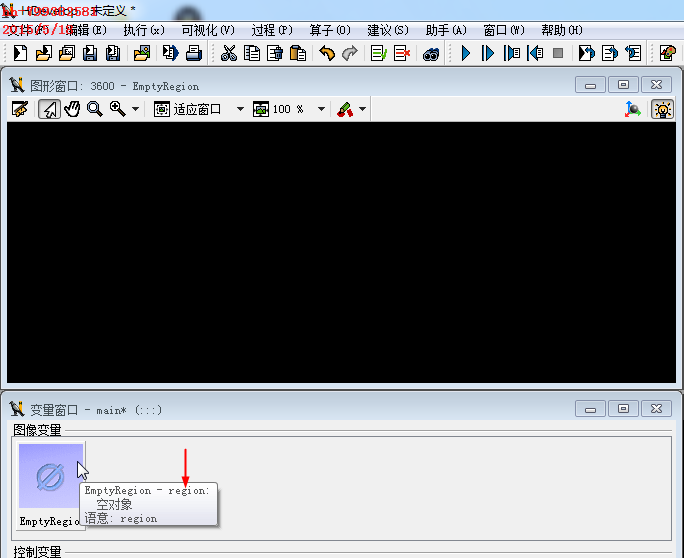

1. gen_empty_region( : EmptyRegion : : )

   功能：创建一个空区域（region）

gen_empty_region (EmptyRegion)



绘制ROI：以"draw_"开头，通过鼠标绘制出指定的图形后，就可以通过"gen_"来创建这个图形的region并且利用。

1. draw_circle( : : WindowHandle : Row, Column, Radius)

   功能：在指定窗口中绘制一个交互式圆，把圆的参数赋值给Row, Column, Radius获得圆的源点坐标和半径后可以通过gen_circle( : Circle : Row, Column, Radius : )等绘制会一个region

    例子：

    read_image (Image, 'lena')

draw_circle (3600, x, y, R)

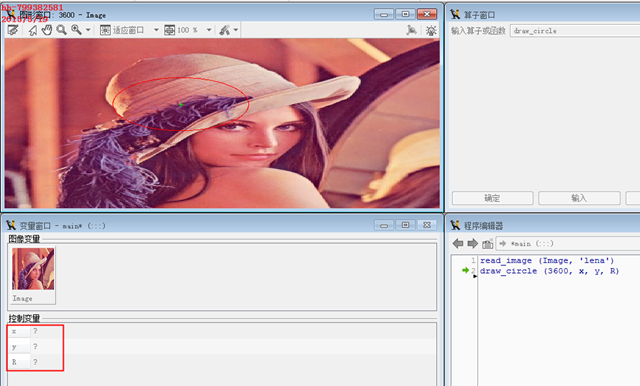

分析：当程序运行到draw_circle（）函数时，就会卡主，并激活了"图形窗口"，这时需要在"图形窗口"中用鼠

        标左键绘制圆形，并单击右键确定。

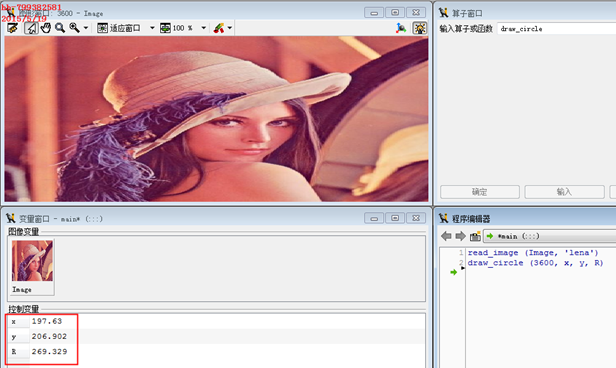

右键单击确定后：x y R就会得到相应的值:'

注：上图中看到的图形像是椭圆型，其实不是这样的，这个图片通过拉伸才把圆形显示成了椭圆型。

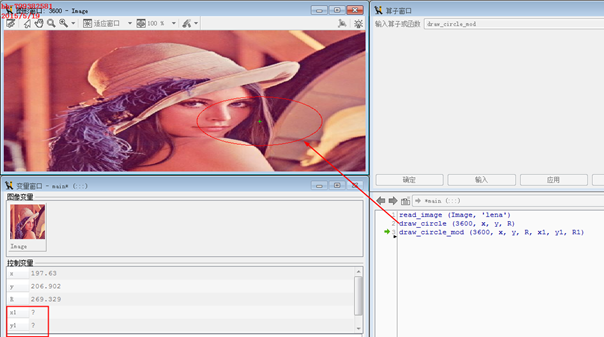

1. draw_circle_mod( : : WindowHandle, RowIn, ColumnIn, RadiusIn : Row, Column, Radius)

   功能：在原有圆的基础上交互式修改一个圆形，但程序运行到这一行时，会卡主，且Halcon会激活指定句柄的图形窗口和显示出已有的圆形（RowIn, ColumnIn, RadiusIn），此时可以对这个已有的圆形进行修改，修改后右键单击确定，此时Row, Column, Radius会得到修改后的值。

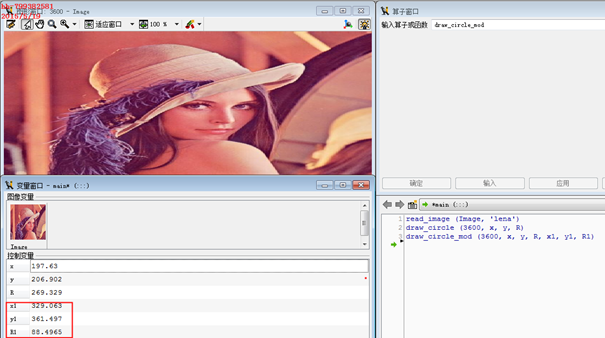

   右键单击确定后：

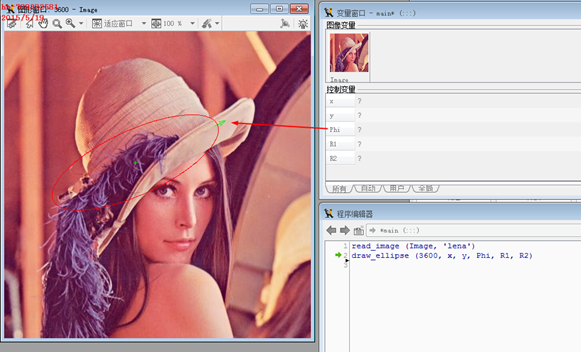

2. draw_ellipse( : : WindowHandle : Row, Column, Phi, Radius1, Radius2)

   功能：交互式画一个椭圆，其中Phi表示长半轴的角度,即下图的蓝色箭头

1. draw_ellipse_mod( : : WindowHandle, RowIn, ColumnIn, PhiIn, Radius1In, Radius2In : Row, Column, Phi, Radius1, Radius2)

   功能：在原有的基础上修改一个椭圆

2. draw_line( : : WindowHandle : Row1, Column1, Row2, Column2)

   功能：画直线

3. draw_line_mod( : : WindowHandle, Row1In, Column1In, Row2In, Column2In : Row1, Column1, Row2, Column2)

   功能：在原有直线的基础上修改一条直线

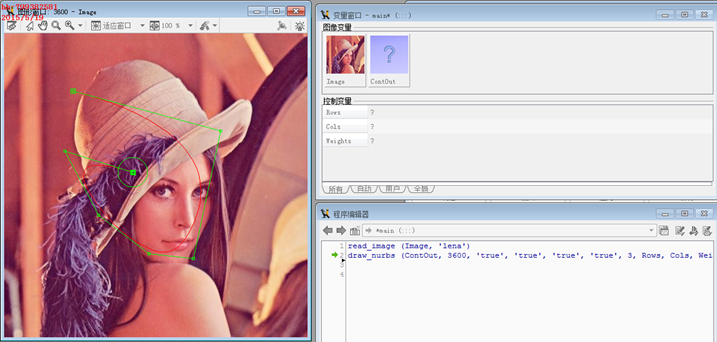

4. draw_nurbs( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Degree : Rows, Cols, Weights)

   功能：交互式画出一个nurbs曲线

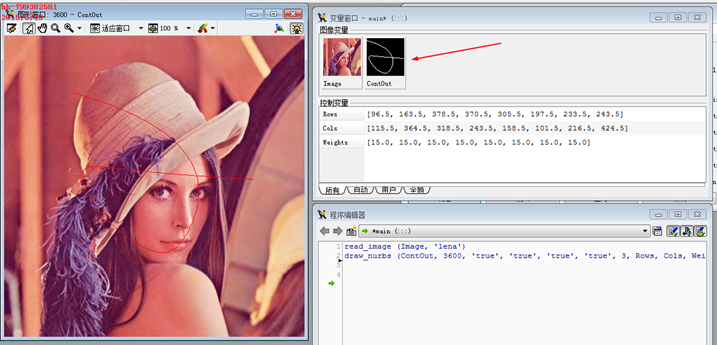

   效果：这是会产生一个图形变量



10、draw_nurbs_mod( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit, Degree, RowsIn, ColsIn, WeightsIn :

    Rows, Cols, Weights)

功能：在原有的nurbs曲线上修改一个nurbs曲线

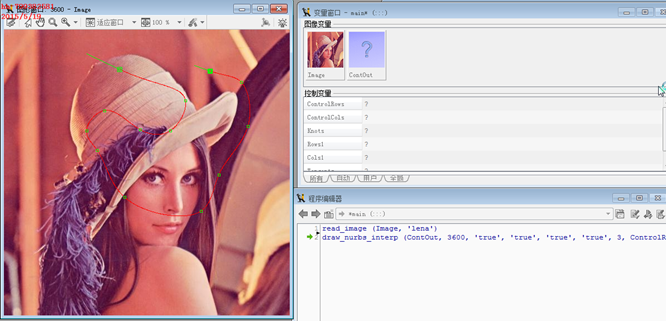

11、draw_nurbs_interp_mod( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit, Degree, RowsIn,

ColsIn, TangentsIn : ControlRows, ControlCols, Knots, Rows, Cols, Tangents)

    功能：利用插值交互式画一个nurbs曲线。



12、draw_nurbs_interp_mod( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit, Degree, RowsIn, ColsIn,

TangentsIn : ControlRows, ControlCols, Knots, Rows, Cols, Tangents)

    功能：在原有nurbs曲线的基础上利用插值交互式创建一个nurbs

13、draw_point( : : WindowHandle : Row, Column)'

    功能：画一个点

14、draw_point_mod( : : WindowHandle, RowIn, ColumnIn : Row, Column)

    功能：在原有点的基础上修改一个点

15、draw_rectangle1( : : WindowHandle : Row1, Column1, Row2, Column2)

    画一个平行于坐标轴的矩形

16、draw_rectangle1_mod( : : WindowHandle, Row1In, Column1In, Row2In, Column2In : Row1, Column1, Row2, Column2)

    功能：在原有矩形的基础上修改一个平行于坐标轴的矩形

17、draw_rectangle2( : : WindowHandle : Row, Column, Phi, Length1, Length2)

    交互式画一个任意角度的矩形（仿射矩形）

18、draw_rectangle2_mod( : : WindowHandle, RowIn, ColumnIn, PhiIn, Length1In, Length2In : Row, Column, Phi, Length1,

Length2)

    功能：在原有的仿射矩形基础上修改一个任意角度的仿射矩形

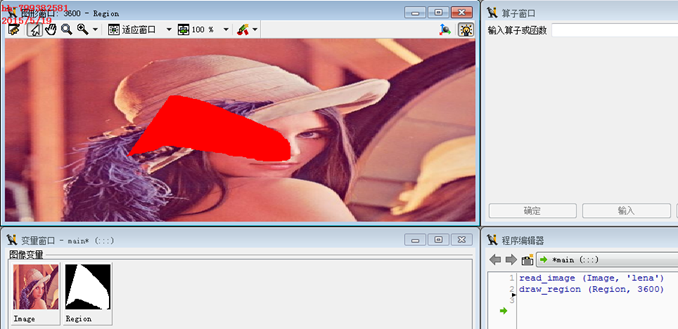

19、draw_region( : Region : WindowHandle : )

    交互式画出一个闭合区域

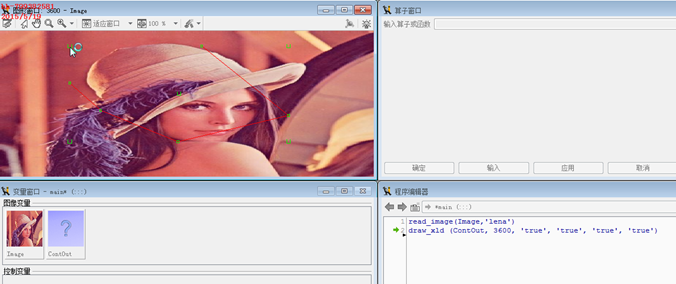

20、draw_xld( : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio : )

    功能：交互式画出一个轮廓（XLD），可以使闭合的也可以是不闭合的，当点击类似鼠标处的向上框时，会使这个

    xld闭合

21、draw_xld_mod(ContIn : ContOut : WindowHandle, Rotate, Move, Scale, KeepRatio, Edit : )

    功能：在现有的轮廓上交互修改一个轮廓
