立体几何之三视图-逆投影-稍难篇

#######################################

核心方法：逆投影



步骤：



1）根据三视图，得到长方体：



2）在长方体中，分别作三个视图的逆投影线获得可疑点：



3）根据三个视图确定最优点：



4）如果长方体中某个顶点出发的三条棱上的三个可疑点都是最优点，那么该最优点可能要被踢除，也可能不剔除，总之，可根据题意能够确定是否剔除







举例说明：



 结论：

1）不同几何体的三视图可以相同，反之，同一个三视图对应的几何体可能有多个。

2）一个几何体的摆放不同，其对应的三视图可能相同，也可能不相同，当摆放确定后其三视图是唯一确定的。







例题

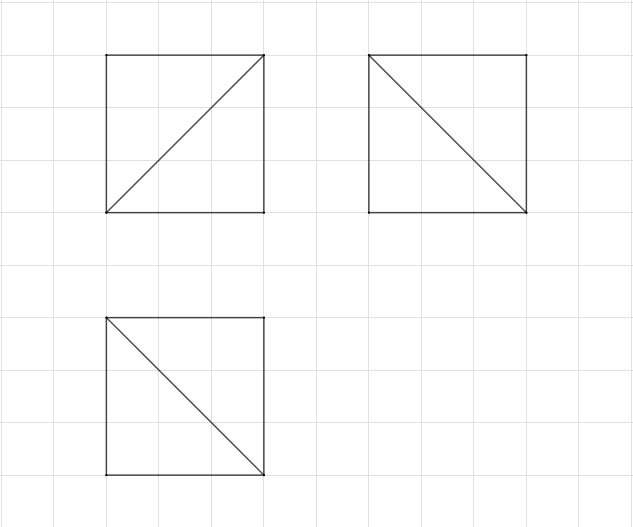

 如图，某几何体的三视图都是边长为1的正方形，则该几何体对应的直观图是

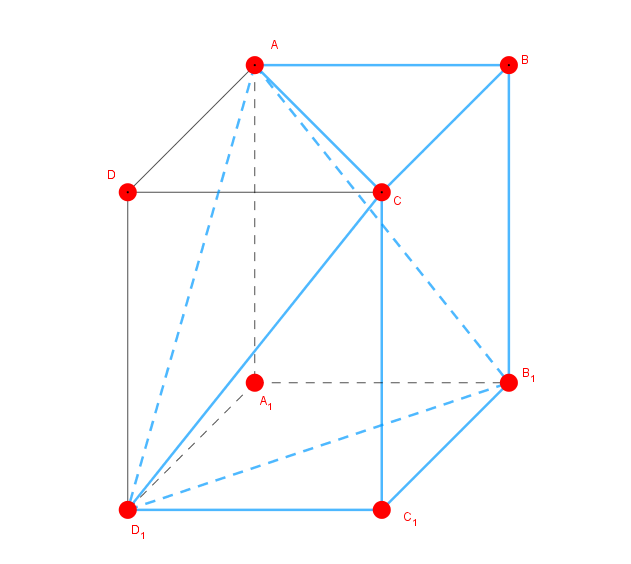

答：如下图















 例题

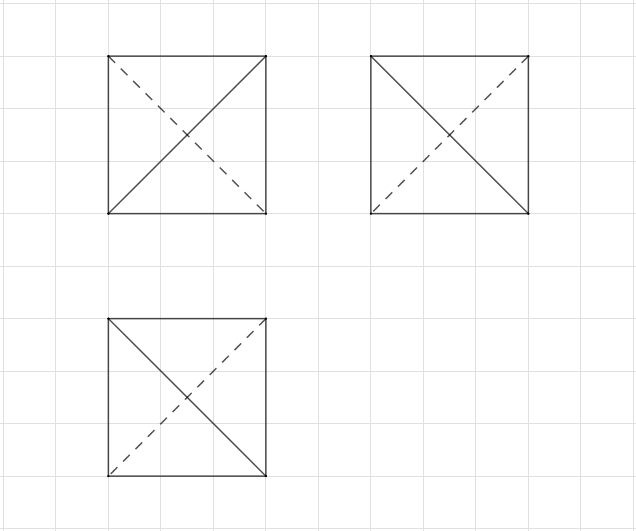

 如图，某几何体的三视图都是边长为1的正方形，则该几何体的体积为   2/3

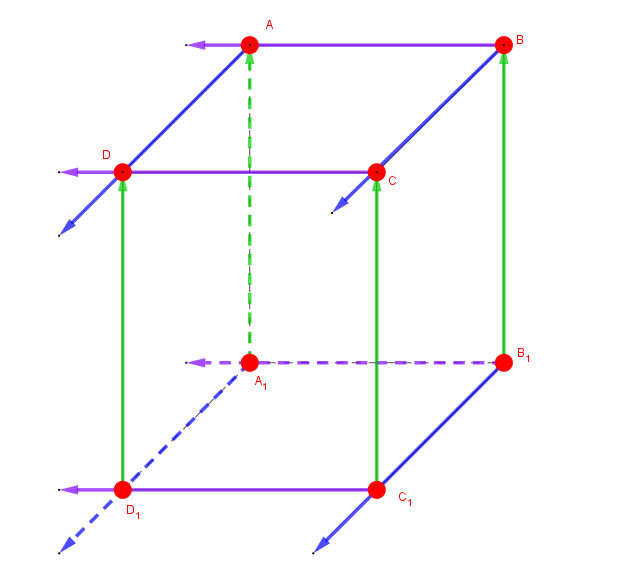

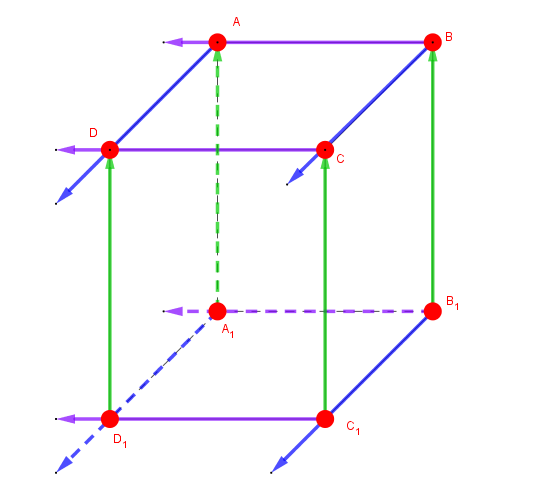

 确定可疑点：

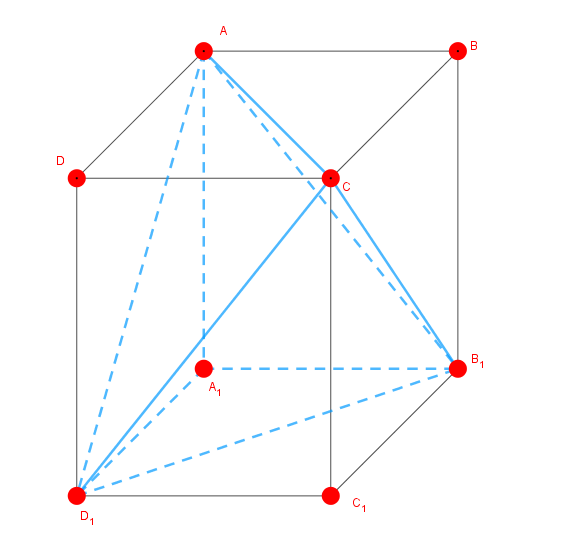

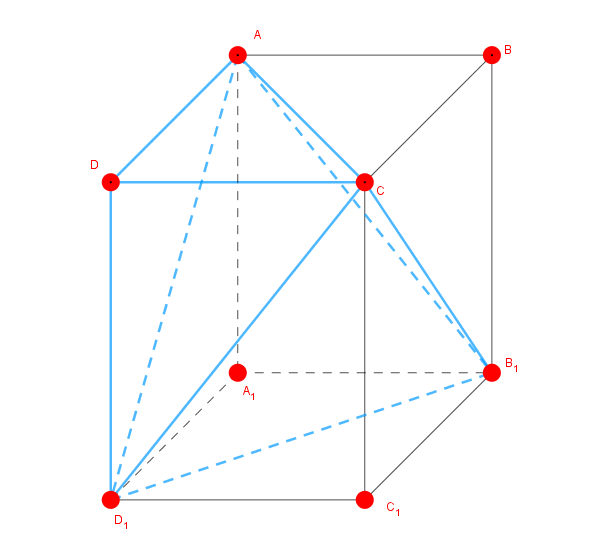

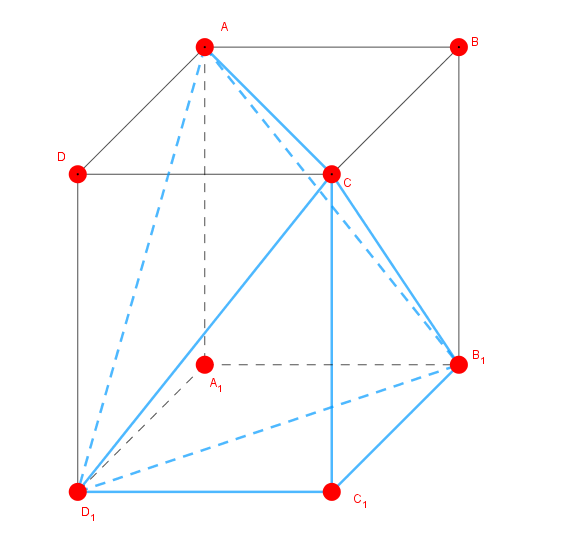

 根据三个视图确定最优点：这里排除了D和A₁这两个可疑点，因为加上这两个点中任意一个后都不满足题意了，只能踢掉才满足三个视图







 故该几何体的体积为棱长为1的正方体减去三棱锥D-ACD1的体积，再减去A1-AB1D1的体积

则所求体积为：1 - 2*(1/3 * 1/2 * 1 * 1 * 1) = 2/3





























 例题

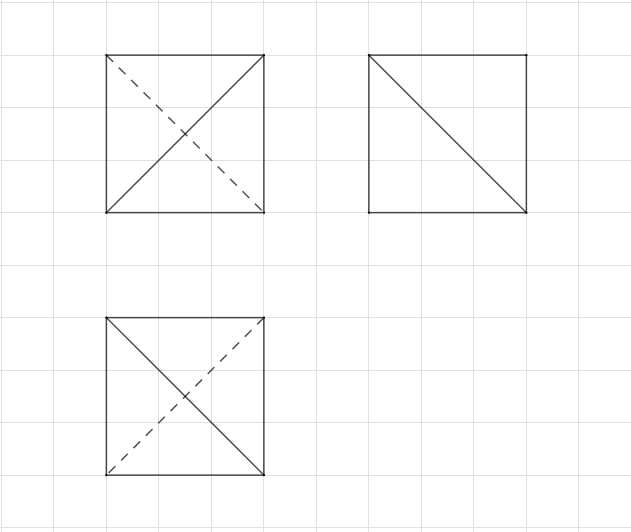

下图是某几何体的三视图，试求出其对应的直观图，

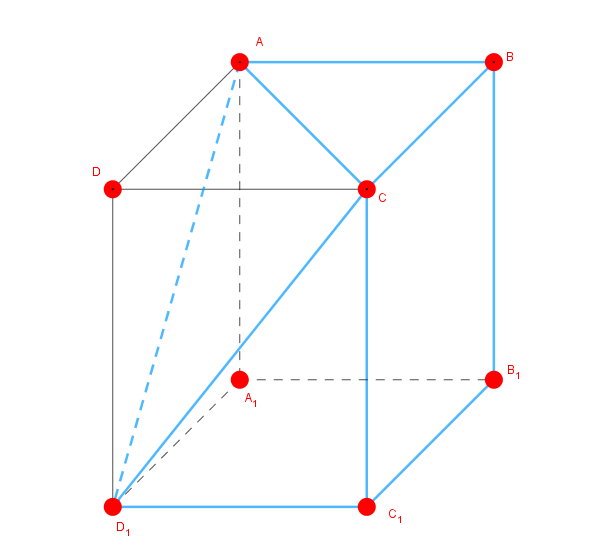

 确定最优点：





 （1）根据





 （2）





 （3）





 （4）





 （5）















######################################
