去耦电容的摆放位置

高速电路中电容器的自谐振频率

自谐振频率点是区分电容器是容性还是感性的分界点，低于谐振频率时电容表现为电容特性，高于谐振频率是电容表现为电感特性，只有在自谐振频率点附近电容阻抗较低，因此，实际去耦电容都有一定的工作频率范围，只有在其自谐振频率点附近频段内，电容才具有很好的去耦作用，使用电容器进行电源去耦时需要特别注意这一点。





大电容（1uF）的自谐振点低于小电容(10nF)，相应的，大电容对安装的PCB电路板上产生的寄生等效串联电感ESL的敏感度小于小电容。

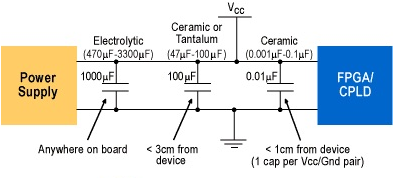

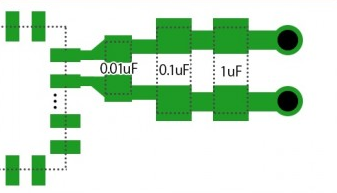

小电容应该尽量靠近IC的电源引脚摆放，大电容的摆放位置相对宽松一些，但都应该尽量靠近IC摆放，不能离IC距离太远，超过其去耦半径，便会失去去耦作用。
