时钟分频器

时钟分频器

4.2 同步整数分频器

image-20220214162648883

无法产生50%占空比

4.3 具有50%占空比的奇数整数分频

原理:产生50%占空比的奇数分频时钟最简单的方式是以期望输出频率的一半生成两个正交相位时钟,然后异或得到输出频率。

4.4 非整数分频(非50%占空比)

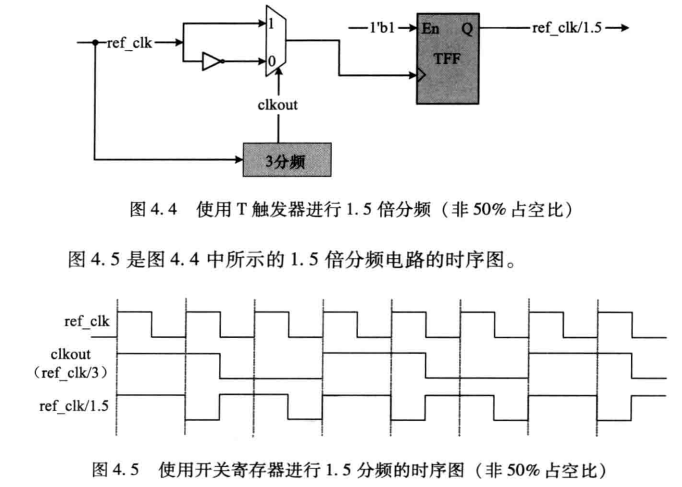

具有非50%占空比的1.5倍分频

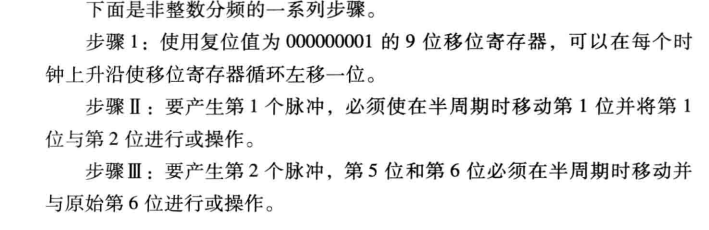

4.5倍分频计数器的实现(非50%占空比)优化方法

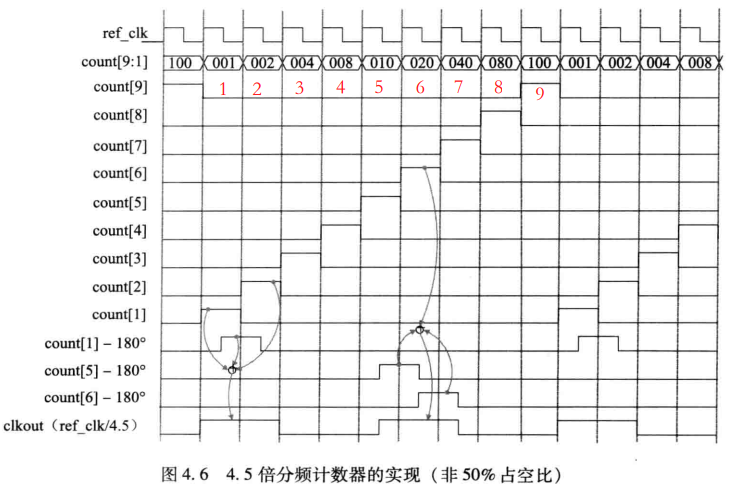

4.5倍分频:每9个参考时钟包含两个对称脉冲。


image-20220214170608365
