## x86汇编语言学习记录

0x00 前置知识

有一定编程基础（会点C，java，C++，python等）。理解信息在不同地方，意义可能不同(同一段信息，我们可能将其看成数据，也有可能看成指令)。

0x01 学习教材及其他资源推荐

《汇编语言》王爽著，清华大学出版社出版书籍。该书通俗易懂，理论和实践紧密结合，编者也十分幽默风趣。

现在win10已把debug调试程序移除了，因此我们需要自己安装debug，在此推荐博客园的一篇教程[win10环境下如何运行debug](win10环境下如何运行debug - wuliMax - 博客园 (cnblogs.com))。

0x02 正式学习

1 基础知识

一些符号约定

进制书写：

	1. 通用：任意进制表示，**数值（进制）**，如十进制数89（10），二进制数1010（2）。
	2. 常用：
     		1. 二进制：在后面加B表示，其中B是英文二进制Binary的首字母。如二进制数1010B。
     		2. 十进制：对于十进制数可以不加标注，或加后缀D，其中D是英文十进制Decimal的首字母D。
     		3. 八进制：数据后面加O表示。如256O。
     		4. 十六进制：数据后面加H表示,或者加上0x前缀。如1AH,0x1A。

机器语言

机器语言是机器指令的集合。电子计算机的机器指令是一串串的二进制数码，计算机可以通过读入机器指令，将其转化为高低电平，从而实现基本运算，存储等操作。

现在PC机通过CPU（central processing unit，简称CPU）芯片，来实现以上功能。不同CPU，因为设计和结构的不同，所以控制指令就有所不同，即不同CPU都有自己的机器语言。

早期程序员为了解决机器语言的使用困难，从而开发了汇编语言。

汇编语言组成

汇编指令（机器码的助记符）【核心】如mov。
伪指令（由编译器执行）如结束符end。
其他符号（由编译器识别）如+、-、*、/。

存储器

电脑中的存储器大致可划分为两大类：一类是主存，即内存；一类是辅存，即外存。二者的重要区别之一，就在于他们与CPU之间的物理连接方法不同。与CPU地址线直接相连的存储器就是内存，而通过接口与CPU间接相连的存储器就是外存。

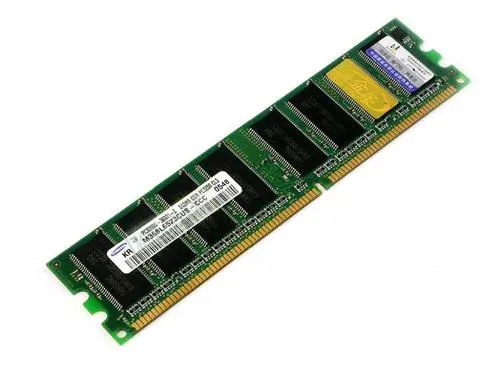

PC机中的内存条

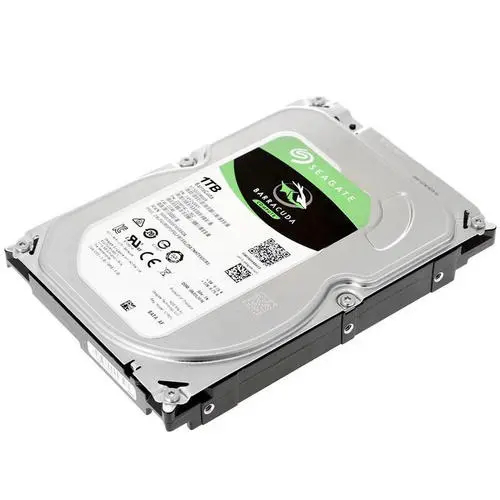

PC机中的硬盘（外存）

CPU、内存和硬盘关系

因为CPU直接连接内存，因此如果我们想让CPU工作，就需要将数据和指令存放在内存中。

存储器计量单位

计算机存储信息的最小单位，称之为位（bit，又称比特）。

存储器中所包含存储单元的数量称为存储容量，其计量基本单位是字节（Byte，简称B），8个二进制位称为1个字节，此外还有KB、MB、GB、TB等，它们之间的换算关系是1Byte＝8bit，1KB=1024B，1MB=1024KB，1GB=1024MB，1TB=1024GB。

在Intel 8086这一16位CPU中，我们常用字节、字（两个字节）为计量单位。

CPU与内存通信

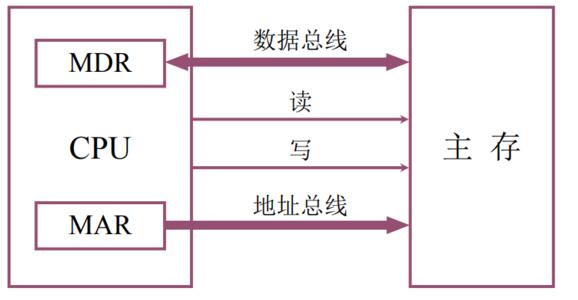

CPU和内存通信

上图中，MAR和MDR是寄存器。前者是地址寄存器（用来储存地址），后者是数据寄存器（用来储存数据）。CPU将内存中的数据读出后，先要放入到CPU流水线的寄存器中，再对数据进行运算处理。

同时，从上图我们可以得知CPU和内存之间有三条总线（抽象），即数据总线、控制总线、地址总线。

CPU和内存通信可以简单分成三步：

	1. CPU通过地址总线将地址信息传出给存储器芯片，明确操作的存储单元。
	2. CPU通过控制总线发出控制命令（读 、写等）。
	3. 存储器和CPU通过数据总线传输数据。

总线

三种总线都有自己的宽度（物理层面可以简单理解成每一种总线都由很多根电线组成）。一根线，可以传输一个高/低电平，因此可以代表一比特。例如，8086CPU数据总线有16根数据线，则8086CPU的数据总线宽度为16位，一次性可以传输1个字（两个字节）的数据量。

如上所述，数据总线的宽度决定了数据传输速度。而以此类推，地址总线宽度决定了CPU的寻址能力（CPU最大能控制的内存大小），控制总线决定了CPU的控制能力（如读、写等）。

2 寄存器

寄存器简介

寄存器是CPU的主要部件。可以用于暂时存放参与运算的数据和运算结果。同时，我们也可以通过改变寄存器的内容实现对CPU的控制。

8086CPU有14个寄存器，每个寄存器都有自己的名称。这14个寄存器为：AX(accumulator)、BX(base)、CX(count)、DX(data)、SP（Stack Pointer）、BP（Base Pointer）、SI（Source Index）、DI（Destination Index）、IP(Instruction Pointer)、CS（Code Segment）、DS（Data Segment）、SS（Stack Segment）、ES（Extra Segment）、FLAG

通用寄存器

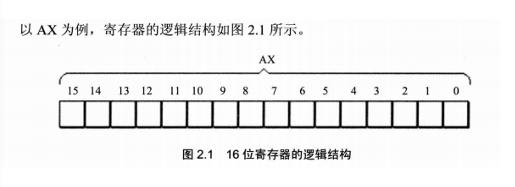

8086CPU的寄存器均为16位。AX、BX、CX、DX这四个寄存器通常用来存储一般性的数据，被称为通用寄存器。（注意是通常，因为它们还有其他功能）

而这些16位通用寄存器又可分为两个独立的8位的寄存器。

AX可分为AH和AL；
BX可分为BH和BL；
CX可分为CH和CL；
DX可分为DH和DL；

左边为高位，右边为低位

地址

内存单元构成的存储空间是一维线性的（可以理解成一维数组）。每一个内存空间都有唯一的物理地址。CPU如果想访问一个内存单元，就必须知道这个内存单元的物理地址。

8086CPU是16位结构CPU，一次只能处理16位，也就是2个字节的数据。

结构特性：

     1.运算器一次最多可以处理16位数据；
     2.寄存器的最大宽度为16位；
     3.寄存器和运算器之间的通路为16位。

而8086CPU有20位的地址总线，从前文可知，理论上8086CPU拥有1MB（2²⁰Byte）的寻址能力。但是8086CPU为16位结构，如果只用单纯的一个寄存器处理，那么最大只能使用到16位的地址总线。

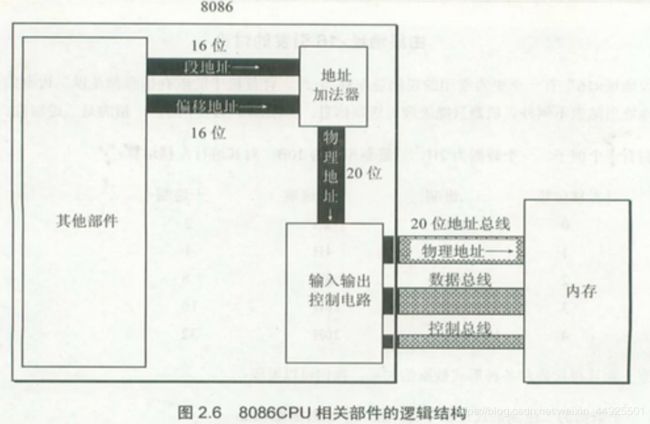

因此，8086CPU采用了两个16位合成一个20位的方法，实现CPU获取物理地址。

物理地址=段地址*16+偏移地址

段地址和偏移地址均为16位，将段地址左移4位（即乘以16），得到20位地址（此时末尾4位为0），再加上偏移地址，即可获得完整的20位地址。一般表示为段地址：偏移地址，如2000H:1000H。

但是由于两个16位的数据本来可以表示一个32位的数据（一对一），但是此处只用来表示了20位的数据，因此会出现一个物理地址可以用多种段地址和偏移地址表示。

同时我们可以计算出在段地址固定，只改变偏移地址的情况下，最大寻址大小为64KB。

段寄存器

8086CPU有4个段寄存器：CS、DS、SS、ES。

CS和IP

CS(Code Segment)是代码段寄存器，IP(Instruction Pointer)是指令指针寄存器（相当于偏移地址）。在8086机中，任意时刻，CPU将CS:IP指向的内容当作指令来执行。

CPU读取、执行一条指令的动态过程^[1]

未完待续

几条基本的汇编语句

mov reg(注意段寄存器除外),idata(常量) 汇编指令和寄存器名称大小写不敏感
- 如mov ax,10H合法,即ax=10H
- mov cs,10H非法
mov reg(寄存器),reg(寄存器)
- 如 mov ax,bx,即ax=bx
add reg(寄存器),reg(寄存器)
- 如add ax,bx,即ax=ax+bx;
add reg(寄存器),idata(常量)
- 如add ax,8H,即ax=ax+8H;

  未完待续

CS和IP - 知乎 (zhihu.com) ↩︎
