比较常用的时：VBO配合IBO使用。

VBO：VBO（Vertex Buffer Objects）顶点缓冲区对象，需要绑定缓存类型：GL_ARRAY_BUFFER。指的是在 GPU 显存里面存储的顶点数据（位置、颜色，纹理等）。仅仅时GPU内存中存放的时顶点各种属性

IBO：（Index Buffer Objects）顶点索引缓冲区对象，需要绑定缓存类型：GL_ELEMENT_ARRAY_BUFFER。可以利用点的索引，来构建三角面面片，减少上传GPU中点的数量。使用基于索引的绘图机制。

EBO：Element Buffer Object 元素缓存对象，需要绑定缓存类型：GL_ELEMENT_ARRAY_BUFFER。于存储顶点索引，避免重复存储相同顶点，减少内存消耗。

VAO：Vertex Array Object 顶点数组对象，就是保存VBO（以及IBO，如果用的话）中的属性配置。

二、void glDrawElements(GLenum mode, GLsizei count, GLenum type, const GLvoid * indices);
1、从索引缓冲区渲染模型，即从当前绑定到GL_ELEMENT_ARRAY_BUFFER目标的EBO中获取其索引。
2、mode指定要绘制的图元类型。
3、count指定要绘制的顶点个数。
4、type指定索引数据类型。
5、indices即可以指定EBO的偏移量(使用EBO)，也可以传递一个索引数组(不使用EBO，不建议)。

总结：VBO,VAO,EBO之间的联系与区别

　　 ① 顶点缓冲对象 VBO （VertexBufferOjbect）是在显卡存储空间中开辟出的一块内存缓存区，用于存储顶点的各类属性信息，如顶点坐标、顶点法向量、顶点颜色数据等。在渲染时，可以直接从 VBO 中取出顶点的各类属性数据，由于 VBO 在显存而不是在内存中，不需要从CPU传输数据，所以处理效率更高。

　　所以可以理解为 VBO 就是显存中的一个存储区域，可以保持大量的顶点属性信息。并且可以开辟很多个 VBO ，每个 VBO 在 OpenGL 中有它的唯一标识 ID ，这个 ID 对应着具体的 VBO 的显存地址，通过这个 ID 可以对特定的 VBO 内的数据进行存取操作。

VBO就像一个仓库，专门存放3D模型所需要的原材料（顶点数据）。所有材料都是提前存放到仓库中的，使用时可以直接取用，无需临时搬运。
支持批量数据传输，例如一次性存储万个顶点数据
避免每帧将顶点数据从CPU传输到GPU，提升渲染性能

　　② VAO 是一个保存了所有顶点数据属性的状态结合，它存储了顶点数据的格式以及顶点数据所需的 VBO 对象的引用,记录GPU如何从与之配对的VBO中读取数据。
因为 VBO 保存了一个模型的顶点属性信息，每次绘制模型之前需要绑定顶点的所有信息。当数据量很大时，重复这样的动作变得非常麻烦。VAO 可以把这些所有的配置都存储在一个对象中，每次绘制模型时，只需要绑定这个 VAO 对象就可以了。

　　另外，VAO 本身并没有存储顶点的相关属性数据，这些信息是存储在 VBO 中的，VAO 相当于是对很多个 VBO 的引用，把一些 VBO 组合在一起作为一个对象统一管理。

简化顶点属性配置流程，避免每次绘制重复设置
绑定VAO后自动恢复关联的VBO和属性配置
VAO就像一本说明书，告诉工人（GPU）如何从仓库（VBO）中取出材料，并按什么规格（数据类型、偏移量）组装零件（顶点）

③ 索引缓冲对象 EBO（Element Buffer Object 索引缓冲对象），相当于 OpenGL 中的顶点数组的概念，是为了解决同一个顶点多次重复调用的问题，可以减少内存空间浪费，提高执行效率。当需要使用重复的顶点时，通过顶点的位置索引来调用顶点，而不是对重复的顶点信息重复记录，重复调用。
EBO 中存储的内容就是顶点位置的索引 indices，EBO 跟 VBO 类似，也是在显存中的一块内存缓冲器，只不过 EBO 保存的是顶点的索引。

为什么使用EBO

使用场景：

　　绘制复杂网格模型，同一顶点会被多个图元共享，用索引来标记每个三角形用到哪个顶点，而不用相同顶点重复创建。

优点

节省内存。
减少顶点处理次数，提升缓存效效率

没有EBO代码，需要重复保存多个顶点数据：

float vertices[] = {
    // 第一个三角形
    0.0f,  0.5f, 0.0f,
   -0.5f, -0.5f, 0.0f,
    0.5f, -0.5f, 0.0f,
    // 第二个三角形
    0.5f, -0.5f, 0.0f,
    1.0f,  0.0f, 0.0f,
    0.0f,  0.5f, 0.0f
};
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

上面用到的顶点都直接上传GPU了（尽管优点顶点重复使用）。可以很清楚的看到，上面的例子中，两个三角形有一些共用的顶点，但是还是重新写了一遍，就很浪费，所以这时候就要EBO登场了。
-------------------------------------------------------
使用 EBO 的代码

float vertices[] = {
    0.0f,  0.5f, 0.0f,
   -0.5f, -0.5f, 0.0f,
    0.5f, -0.5f, 0.0f,
    1.0f,  0.0f, 0.0f
};
// 用索引来标记每个三角形用到的哪个顶点
unsigned int indices[] = {
    0, 1, 2,
    2, 3, 0
};
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

unsigned int ebo;
glGenBuffers(1, &ebo);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, ebo);//绑定ebo，激活ebo
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);//向CPU分配并初始化该ebo的内存

用一个indices的数组指定了每个图元使用的顶点的顺序就好了，这样当在有大量重复顶点的时候，就很省了。

为什么使用VAO（）？

　VAO （ Vertex Array Object ）是OpenGL用来处理顶点数据的一个缓冲区对象，它不能单独使用，都是结合VBO来一起使用的。

当我们使用VBO传入顶点数据时，一般的处理如下：

// 绑定VBO，设置VBO中的数据
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 1. 设置顶点属性
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(GLfloat), (GLvoid*)0);
glEnableVertexAttribArray(0);
// 2. 使用Shader程序
glUseProgram(shaderProgram);
// 3. 绘制
someOpenGLFunctionThatDrawsOurTriangle();

　　注意，以上不适用VAO也可以，但是：每次都要如上配置：顶点属性以及激活顶点属性。麻烦：

每当我们绘制一个几何体时，我们需要重复同样的工作（首先绑定缓冲区、然后设置顶点属性）。因为，没有顶点属性的配置，GPU不知道VBO如何使用。

　　当需要绘制的物体很多时，这个过程就显得有些耗时。那么我们有没有一种方式来简化这一过程呢？这就是VAO做的事情，它将所有顶点绘制过程中的这些设置和绑定过程集中存储在一起，当我们需要时，只需要使用相应的VAO即可。

　　VAO 本质上是状态记录器，是一种管理 OpenGL 顶点属性配置的对象，用于记录 VBO 和 EBO 的绑定状态及顶点属性设置，避免重复配置。（通俗点的讲，就是VAO只是个指针而已，实际干活的人还是VBO和EBO）

使用场景

场景复杂，有多个对象需要渲染时，使用 VAO 可以减少顶点属性配置的复杂度。
多次绘制同一个对象，减少状态切换。

优点

1. 减少状态切换。
将所有顶点属性配置打包到一个对象中，后续渲染时只需绑定 VAO 而不是重新配置，避免重复调用 glVertexAttribPointer。
2.简化代码。
管理多个 VBO、EBO，逻辑清晰。
3.提升性能。
减少 OpenGL 状态变更调用的次数。

VAO包含的内容

1. VAO开启或者关闭的状态（glEnableVertexAttribArray和glDisableVertexAttribArray)
2. 使用glVertexAttribPointer对顶点属性进行的设置
3. 存储顶点数据的VBO对象

使用如下：

//创建VAO
GLuint VAO;
glGenVertexArrays(1, &VAO);
//设置当前VAO，之后所有操作(注意：这些操作必须是上文VAO中包含的内容所注明的调用，其他非VAO中存储的内容即使调用了也不会影响VAO）存储在该VAO中
glBindVertexArray(VAO);
   glBindBuffer(GL_ARRAY_BUFFER, VBO); //设置了VBO
   glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);//设置VBO中的数据
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(GLfloat), (GLvoid*)0); //设置顶点属性（索引为0的属性，与shader中的内容有交互）
    glEnableVertexAttribArray(0); //设置开启顶点属性（索引为0的属性,与shader中的内容有交互）
glBindVertexArray(0); //解绑VAO（解绑主要是为了不影响后续VAO的设置，有点类似于C++中指针delete后置空，是个好习惯）

通过上面的代码就完成了对VAO的设置，当我们需要绘制的时候，使用的代码类似于：

场景绘制：
glUseProgram(shaderProgram);
glBindVertexArray(VAO); //（再次使用）绑定我们需要的VAO，会导致上面所有VAO保存的设置自动设置完成
someOpenGLFunctionThatDrawsOurTriangle();
glBindVertexArray(0);   //解绑VAO

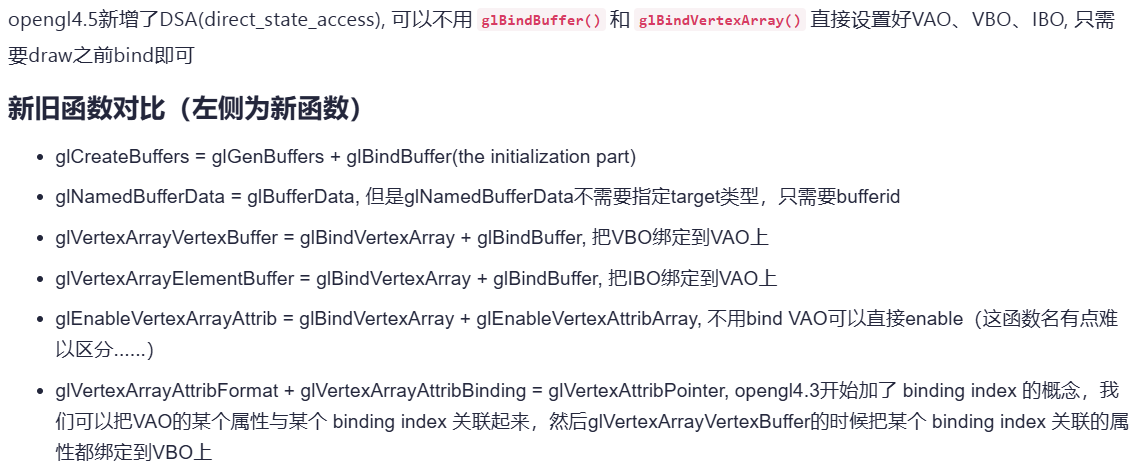

此外，注意不同Opengl版本的API的变化
