Verilog中的运算符及其相关基础知识

一、基本运算符

1.算术运算符：加（+）  减（ -）   乘（*）    除（/）    取模（%）  求幂（**）。

（1）%是取模运算符：a % b 按照a 和 b中的长度长的补齐。两个参数都为有符号数结果为有符号数，否则为无符号数；

（2）**是求幂运算符：a**b表示a的b次方，即a表示底数，b表示指数；

（3）除法只能取整数；

2.关系运算符：大于（>）    小于（<）     小于等于（<=）    大于等于（>=）

（1）（==）参与比较的两个操作数必须逐位相对，其结果才为1，如果某些值是不定态X或高阻态Z，那么得到的结果是不定值X；

（2）（===）参与运算的操作数中不定态X或高阻态Z的位也进行比较，两个操作数必须完全一致，其结果才为1，否则结果为0；

（3）（!=）和（!==）的用法类似；

3.逻辑运算符：逻辑非（！）   逻辑与（&&）      逻辑或（||）

4.位运算符：按位非（~）    按位与（&）     按位或（|）     异或（^） 同或（~^）

（1）异或（^）举例：0+0=0 1+0=1 1+1=0

（2）同或（~^）举例：0+0=1 1+0=0 1+1=1

5.归约运算符：归约与（&）    归约与非（~&）     归约或（|）     归约或非（~|）    归约异或（~^）

注意：归约运算符的操作数只有一个，并只产生一位结果：举例a=0101，则&a=0（a中的所有位进行与操作）； |a=1（a中的所有位进行或操作）；

6.条件操作符(C语言中的三目运算符)：a ? b :c         该式中a为条件表达式，b和c为待选的执行表达式：如果a为真，则选择执行b，否则执行c；

7.移位运算符：逻辑左移（<<）     逻辑右移（>>）   算术左移（<<<）     算术右移（>>>）

（1）逻辑左移和算术左移相同，都是在最低位补0，忽略操作数的符号；

（2）逻辑右移在最高位补0，忽略操作数的符号；算术右移对于有符号数，高位补充值和符号位相同，对于无符号数，高位补0；

8.拼接运算符：{a,b}     把位于大括号“{ }”中的两个及以上用“,”分隔的小表达式连接在一起，形成一个大表达式

9.赋值运算符：

（1）阻塞型（=）：常用于组合逻辑电路和时序逻辑电路；在该语句结束时就立即完成赋值操作；语句顺序执行

（2）非阻塞型（<=）：常用于时序逻辑电路，在整个过程语句结束时才会完成赋值操作；语句并列执行

注意：同一module中不能同时出现这两种赋值运算符；

10.特殊运算符：

（1）a+:b为片选，即从a开始到a+b的位（举例：reg q [2+:5]类似于reg q [6:2]）



二、运算符的优先级：



三、逻辑符号和逻辑图形符号





四、基础知识

1.电平状态：高电平（1）  低电平（0）    未知电平（X）   高阻态（Z）

（1）高阻态是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平，如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定的.

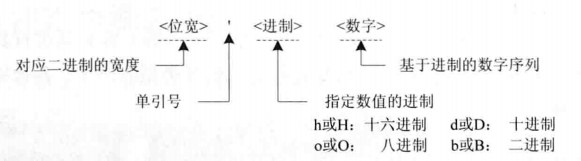

2.进制： 二进制（b）    八进制（o）    十进制（d）   十六进制（h）

举例：4’hf：表示4位十六进制的f，即1111.        4‘b1010：表示4位二进制的1010，即1010.

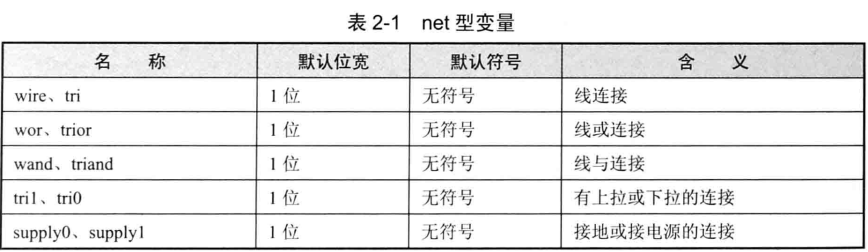

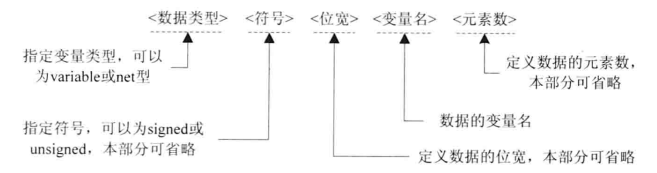

3.变量：









4.独热码：One-Hot编码，又称为一位有效编码，主要是采用n位状态寄存器来n个状态进行编码，每个状态都由他独立的寄存器位，并且在任意时候只有一位有效。
