MapboxGL行列号计算

MapboxGL的行列号计算。

var latlng = [114.29,30.56]; //武汉市地理坐标
var zoom = 5; //层级
var tileX = Math.floor(map.transform.locationCoordinate(latlng).x * Math.pow(2, zoom));
var tileY = Math.floor(map.transform.locationCoordinate(latlng).y * Math.pow(2, zoom));

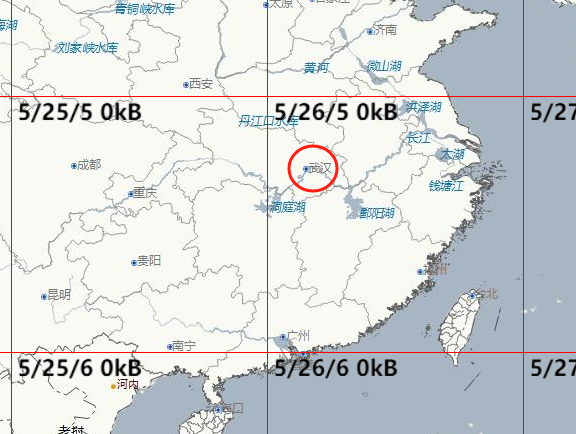

epsg4490下输出： tileX:26, tileY:5



locationCoordinate 函数目的

将地理经纬度坐标转换为当前地图缩放级别下的瓦片坐标系中的 列号（column） 和 行号（row），用于确定该坐标点对应的地图瓦片位置。

---

参数说明

• latlng
  包含 lng（经度）和 lat（纬度）属性的对象，表示地理坐标。
  示例：{ lng: 116.404, lat: 39.915 }（北京坐标）。

---

关键变量与方法

1. this.tileZoom
   当前地图的缩放级别（例如 0 表示全球视野，18 表示街道级细节）。

2. this.zoomScale(tileZoom)
   计算当前缩放级别下的 比例因子。通常实现为 Math.pow(2, tileZoom)，表示每个缩放级别将瓦片数量翻倍。

3. this.worldSize
   基准缩放级别（通常为 0）下的世界地图尺寸（单位：像素）。
   标准瓦片地图中，worldSize = 256 * Math.pow(2, 0) = 256（单个瓦片尺寸为 256x256 像素）。

4. this.lngX(lng)
   将 经度 转换为墨卡托投影的 X 坐标，范围 [0, 1]。
   公式：

   javascript

   复制

   lngX(lng) {
     return (lng + 180) / 360; // 经度范围[-180, 180] → 投影到[0, 1]
   }

5. this.latY(lat)
   将 纬度 转换为墨卡托投影的 Y 坐标，范围 [0, 1]。
   公式（基于墨卡托投影）：

   javascript

   复制

   latY(lat) {
     const sin = Math.sin(lat * Math.PI / 180);
     const y = 0.5 - (Math.log((1 + sin) / (1 - sin)) / (4 * Math.PI));
     return y; // 纬度范围[-85.06, 85.06] → 投影到[0, 1]
   }

---

计算步骤

1. 计算缩放比例因子 k

   javascript

   复制

   const k = this.zoomScale(this.tileZoom) / this.worldSize;

   • 示例：若 tileZoom = 2，则 zoomScale = 2^2 = 4，worldSize = 256
     → k = 4 / 256 = 0.015625。

2. 计算瓦片列号 column

   javascript

   复制

   column = this.lngX(latlng.lng) * k;

   • 示例：经度 lng = 116.404
     → lngX(116.404) = (116.404 + 180)/360 ≈ 0.8233
     → column = 0.8233 * 0.015625 ≈ 0.01287。

3. 计算瓦片行号 row

   javascript

   复制

   row = this.latY(latlng.lat) * k;

   • 示例：纬度 lat = 39.915
     → latY(39.915) ≈ 0.408（具体值需通过墨卡托公式计算）
     → row = 0.408 * 0.015625 ≈ 0.006375。

4. 返回结果

   javascript

   复制

   return { column, row, zoom: this.tileZoom };

   • 输出示例：

     javascript

     复制

     { column: 0.01287, row: 0.006375, zoom: 2 }

---

功能总结

此函数将地理坐标转换为 归一化的瓦片坐标系（范围 [0, k]），其中：

• column 和 row：表示坐标点相对于当前缩放级别下整个地图的 相对位置。

• zoom：记录当前缩放级别，用于后续瓦片索引计算。

---

实际应用场景

1. 瓦片加载
   根据 column 和 row 计算具体瓦片 URL（需取整处理）：

   javascript

   复制

   const tileX = Math.floor(column * Math.pow(2, zoom));
   const tileY = Math.floor(row * Math.pow(2, zoom));

   示例：zoom=2 → 瓦片网格为 4x4，tileX=0, tileY=0。

2. 点标记定位
   将地理坐标转换为地图容器的像素坐标：

   javascript

   复制

   const pixelX = column * (256 * Math.pow(2, zoom));
   const pixelY = row * (256 * Math.pow(2, zoom));

---

完整代码示例

javascript

复制

class MapProjection {
  constructor() {
    this.tileZoom = 2; // 当前缩放级别
    this.worldSize = 256; // 基准缩放级别下的世界尺寸（像素）
  }

  zoomScale(zoom) {
    return Math.pow(2, zoom);
  }

  lngX(lng) {
    return (lng + 180) / 360;
  }

  latY(lat) {
    const sin = Math.sin(lat * Math.PI / 180);
    return 0.5 - (Math.log((1 + sin) / (1 - sin)) / (4 * Math.PI);
  }

  locationCoordinate(latlng) {
    const k = this.zoomScale(this.tileZoom) / this.worldSize;
    return {
      column: this.lngX(latlng.lng) * k,
      row: this.latY(latlng.lat) * k,
      zoom: this.tileZoom
    };
  }
}

// 使用示例
const map = new MapProjection();
const coord = map.locationCoordinate({ lng: 116.404, lat: 39.915 });
console.log(coord); // { column: ~0.01287, row: ~0.006375, zoom: 2 }
