[笔记]SignalTap使用入门

FPGA SignalTap简介：
1.可以捕获和显示实时信号，可以捕获触发方式、信号，帮助开发DEBUG
2.传统的逻辑分析仪需要一个逻辑分析仪，比较贵，而SignalTap就相当于逻辑分析仪。
3.使用：只要一根JTAG下载线链接FPGA和PC。ps：Signal Tap消耗FPGA的逻辑资源和RAM资源
4.如何使用Signal Tap——流水灯程序：
　　　　（采样的深度：采样点数）

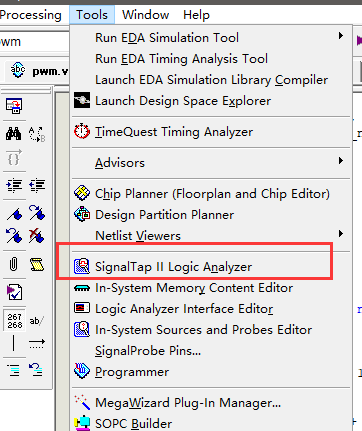

　　Qt9的界面

　　　　

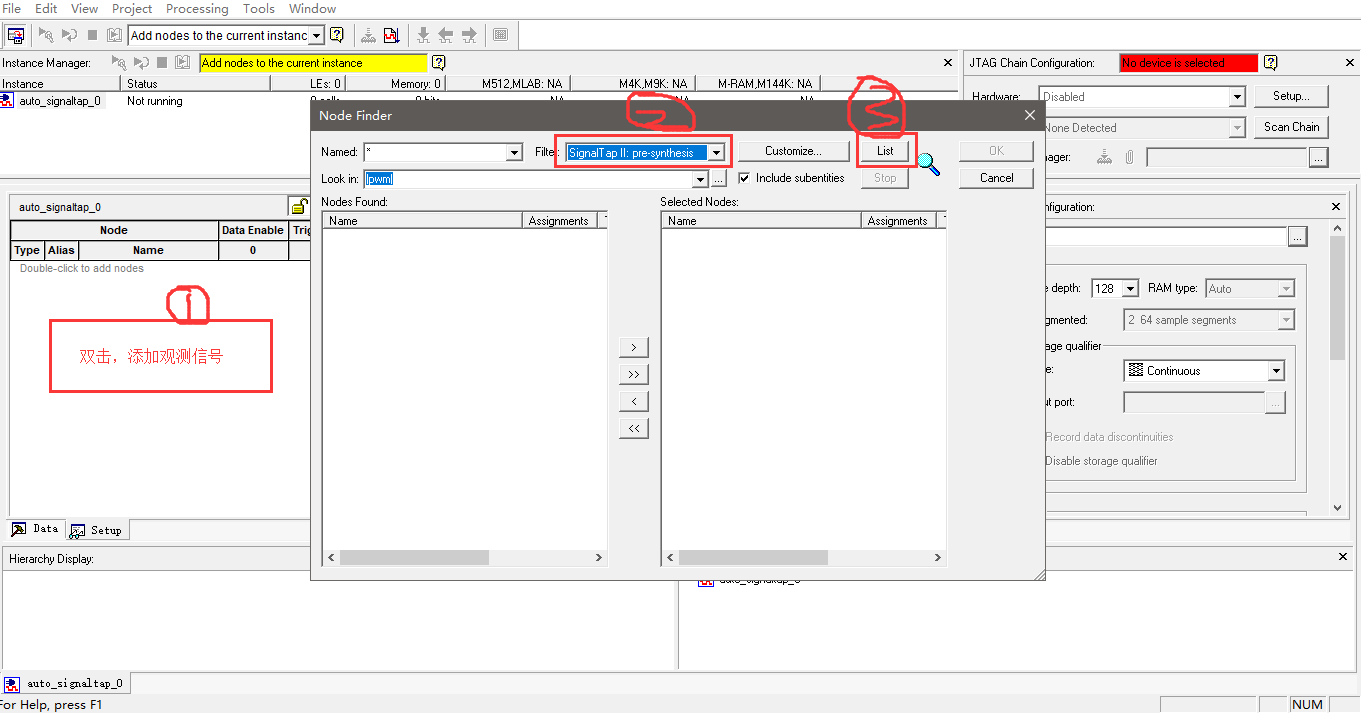

 2.添加观测信号，

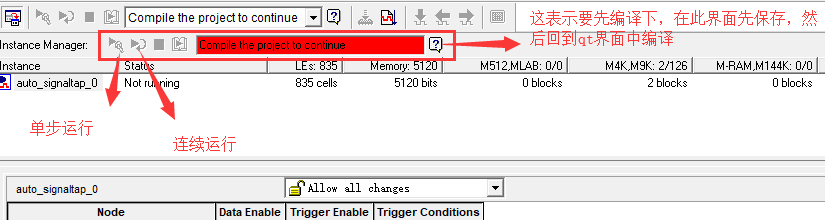

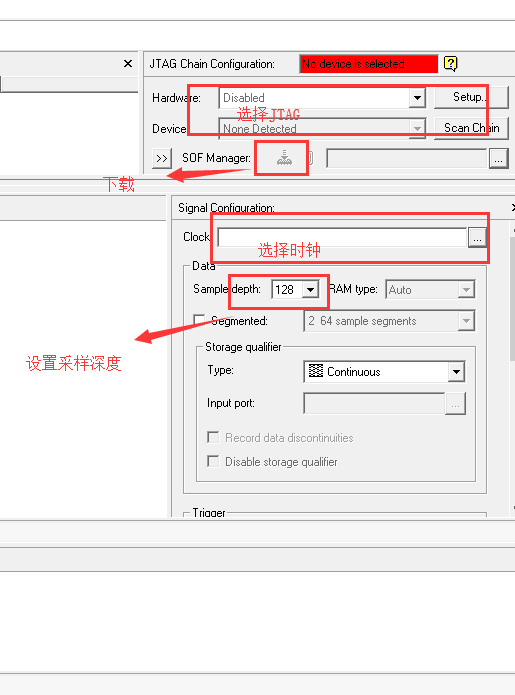

 3.添加时钟，配置JTAG下载，在此界面中可以直接下载

4.下载之后，ps：编译应该在步骤3中

5.后续即可观测到波形变化
