8路抢答器multisim仿真

设计任务

  设计一个 8路 抢答器 。 给定元件 74LS148 74LS147 74LS373 74LS48 74LS30 74LS00 共阴极数码管。

设计要求

  八位选手中的任一位选手抢先按下按键时，LED数码管显示该选手对应的序号并且封锁其他选手的输入信号 。

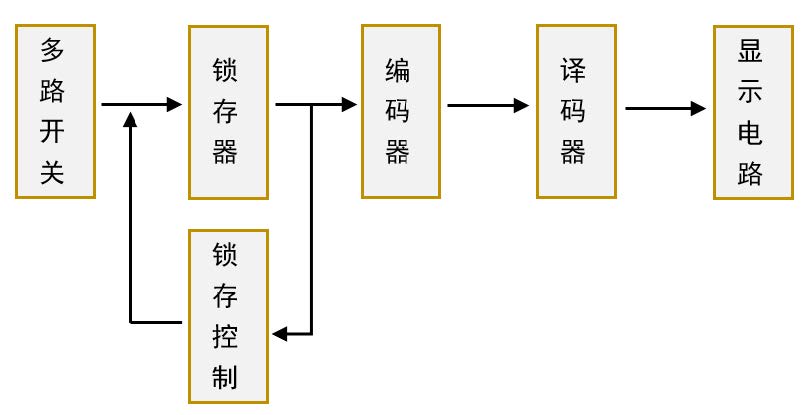

系统框图

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200809135646707.jpg?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80Mzk2NDk5Mw==,size_16,color_FFFFFF,t_70#pic_center)

设计电路

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200809135834225.jpg?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80Mzk2NDk5Mw==,size_16,color_FFFFFF,t_70#pic_center)

multisim源文件下载：下载通道
