24小时数字钟multisim仿真（具有校准功能）

设计任务

  设计一个具有时、分、秒计时的电子钟电路，按 24小时 制计时。 给定元件 74LS160 74LS163 74LS161 74LS48 74LS20 74LS00 74LS04 共阴极数码管。

设计要求

  1. 基本时间显示：显示格式为小时，分，秒，从左到右各两位 LED 数码管显示 。
  2. 具有校时、校分功能，校正输入脉冲频率为 1Hz 。

系统框图

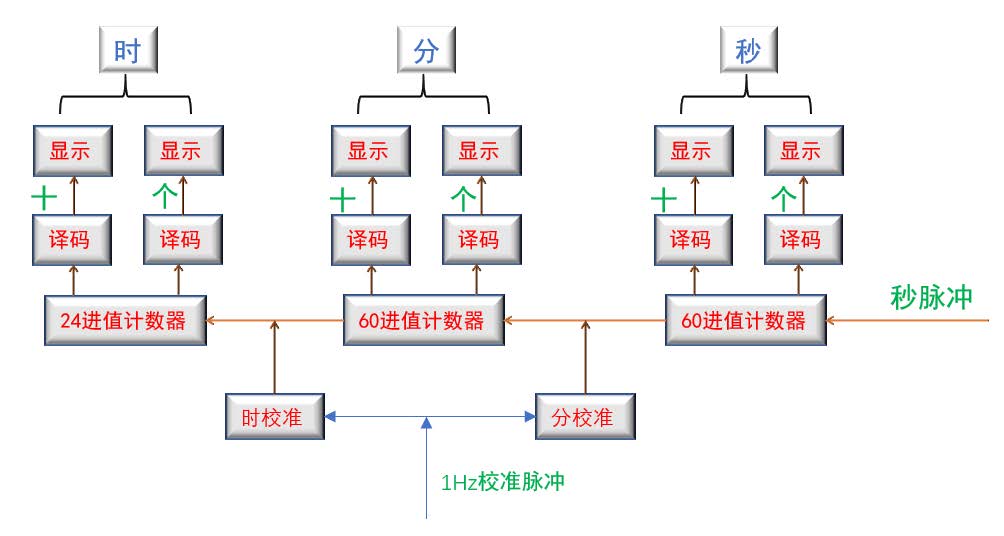

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200809141345272.jpg?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80Mzk2NDk5Mw==,size_16,color_FFFFFF,t_70#pic_center)

设计电路

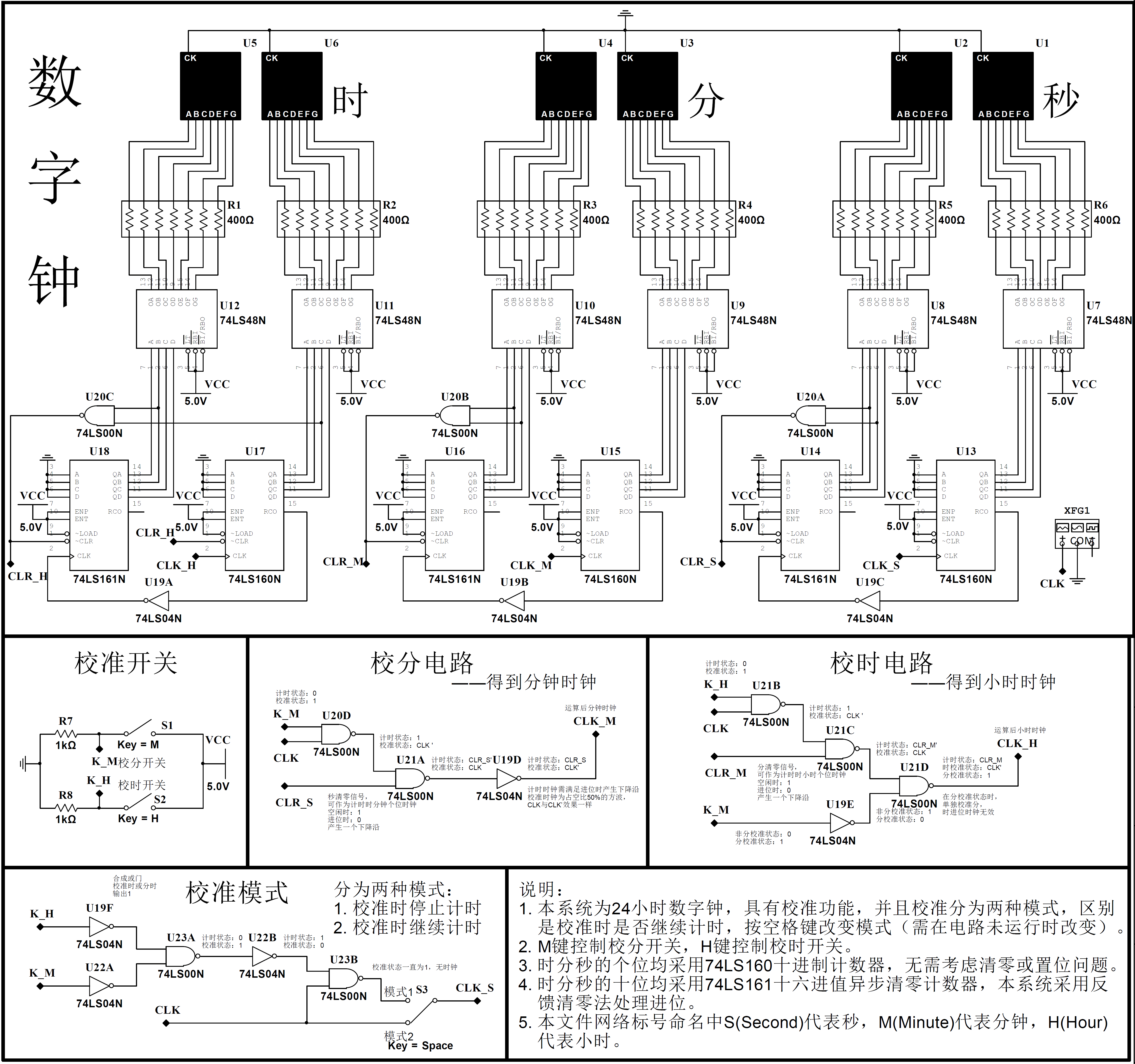

![数字钟]( https://img-blog.csdnimg.cn/20200809142448950.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80Mzk2NDk5Mw==,size_16,color_FFFFFF,t_70#pic_center)

multisim源文件下载：下载通道
