Android - Animation（一）

android主要有三种动画：补间动画（View Animation/Tween Animation）、帧动画（Drawable Animation/Frame Animation）和属性动画(Property Animation,android3.0引入)



上篇   补间动画和帧动画的简单实现

补间动画（View Animation/Tween Animation）

View Animation（Tween Animation）：补间动画，主要完成对一个View对象进行移动、缩放、旋转和透明度渐变来达到动画的效果,使用补间动画主要涉及到的类及相互间的继承关系如下：


Animation的四个子类分别对应补间动画的移动、缩放、旋转和透明度渐变操作。下面分别对补间动画的四种效果做详细说明：

一、AlphaAnimation-透明度渐变的补间动画，实现步骤为：
第一步，获取AlphaAnimation实例，而获取AlphaAnimation示例的方式有两种：
A、通过Java代码new的方式
AlphaAnimation类的构造函数定义如下：
public AlphaAnimation(float fromAlpha, float toAlpha) {
	//起始透明度，值在0.0~1.0之间，0.0表示完全透明，1.0表示完全不透明
    mFromAlpha = fromAlpha;
    //结束透明度，值在0.0~1.0之间，0.0表示完全透明，1.0表示完全不透明
    mToAlpha = toAlpha;
}

示例：

AlphaAnimation mAlphaAnimation = new AlphaAnimation(1.0f, 0.1f);

B、先在res\anim目录下的xml文件中用<alpha>标签来定义，然后再用AnimationUtils类的loadAnimation方法来获取

示例：
<alpha
	xmlns:android="http://schemas.android.com/apk/res/android"
	android:fromAlpha="1.0"
	android:toAlpha="0.0">
</alpha>

AlphaAnimation  mAlphaAnimation = (AlphaAnimation) AnimationUtils.loadAnimation(this, R.anim.alphanim);

第二步，获取了AlphaAnimation实例之后，将需要动画效果的view对象和AlphaAnimation实例进行绑定，可选方式也有两种：


A、
myView.startAnimation(mAlphaAnimation);
B、
myView.setAnimation(mAlphaAnimation);
mAlphaAnimation.start();

　　

二、RotateAnimation-旋转补间动画，实现步骤为：
第一步，获取RotateAnimation实例，而获取RotateAnimation示例的方式有两种：
A、通过Java代码new的方式
RotateAnimation类有几个重要的成员变量：
public class RotateAnimation extends Animation {
    private float mFromDegrees;  //围绕旋转点旋转mFromDegrees角度为起始旋转状态
    private float mToDegrees;  //围绕旋转点旋转mToDegrees角度为终止旋转状态
    private int mPivotXType = ABSOLUTE;  //计算旋转点基于左上角在X坐标上的偏移量的方式
    private int mPivotYType = ABSOLUTE;  //计算旋转点基于左上角在Y坐标上的偏移量的方式
    private float mPivotXValue = 0.0f;  //旋转点基于左上角在X坐标上的偏移量
    private float mPivotYValue = 0.0f;  //旋转点基于左上角在Y坐标上的偏移量
    private float mPivotX;  //旋转点的X坐标
    private float mPivotY;  //旋转点的Y坐标

RotateAnimation类的几个构造函数定义如下：

public RotateAnimation(float fromDegrees, float toDegrees) {
    mFromDegrees = fromDegrees;   //围绕旋转点旋转mFromDegrees角度为起始旋转状态
    mToDegrees = toDegrees;  //围绕旋转点旋转mToDegrees角度为终止旋转状态
    mPivotX = 0.0f;  //使用该构造函数默认旋转点的X坐标为左上角的X坐标
    mPivotY = 0.0f;  //使用该构造函数默认旋转点的Y坐标为左上角的Y坐标
}
public RotateAnimation(float fromDegrees, float toDegrees, float pivotX, float pivotY) {
    mFromDegrees = fromDegrees;  //围绕旋转点旋转mFromDegrees角度为起始旋转状态
    mToDegrees = toDegrees;  //围绕旋转点旋转mToDegrees角度为终止旋转状态
    mPivotXType = ABSOLUTE;
    mPivotYType = ABSOLUTE;
    mPivotXValue = pivotX; //使用该构造函数，实质上就是设置旋转点基于左上角在X坐标上的偏移量为pivotX
    mPivotYValue = pivotY;  //使用该构造函数，实质上就是设置旋转点基于左上角在Y坐标上的偏移量为pivotY
    initializePivotPoint();
}
/*private void initializePivotPoint() {
    if (mPivotXType == ABSOLUTE) {  mPivotX = mPivotXValue; }
    if (mPivotYType == ABSOLUTE) {  mPivotY = mPivotYValue; }
}*/
public RotateAnimation(float fromDegrees, float toDegrees, int pivotXType, float pivotXValue,int pivotYType, float pivotYValue) {
	/*使用该构造函数，fromDegrees和toDegrees的参数同上边的构造函数，在pivotXType的值为
	Animation.ABSOLUTE、Animation.RELATIVE_TO_SELF和Animation.RELATIVE_TO_PARENT三种情况下，旋转点基于左上角	在X坐标上的偏移量分别为：pivotXValue、pivotXValue*自身的宽度和pivotXValue*父控件的宽度，Y坐标亦然*/
}

示例：

RotateAnimation  mRotateAnimation = new RotateAnimation(90, 180, Animation.RELATIVE_TO_SELF, 1,
            Animation.RELATIVE_TO_SELF, 1);
RotateAnimation  mRotateAnimation = new RotateAnimation(180, 360, 10, 30);

B、先在res\anim目录下的xml文件中用<rotate>标签来定义，然后再用AnimationUtils类的loadAnimation方法来获取

示例：
<rotate
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:fromDegrees="180"
    android:toDegrees="360">
</rotate>

RotateAnimation  mRotateAnimation  = (RotateAnimation  ) AnimationUtils.loadAnimation(this, R.anim.alphanim);

第二步，获取了RotateAnimation  实例之后，将需要动画效果的view对象和RotateAnimation  实例进行绑定，可选方式也有两种：

A、
myView.startAnimation(mRotateAnimation  );

B、

myView.setAnimation(mRotateAnimation  );
mRotateAnimation  .start();



三、ScaleAnimation-缩放补间动画，实现步骤为：
第一步，获取ScaleAnimation实例，而获取ScaleAnimation示例的方式也有两种：
A、通过Java代码new的方式
和RotateAnimation类似，ScaleAnimation类也有几个重要的成员变量：
public class ScaleAnimation extends Animation {
    private float mFromX;  //基于伸缩参照点在X轴方向缩放mFromX倍为起始缩放状态
    private float mToX;  //基于伸缩参照点在X轴方向缩放mToX倍为结束缩放状态
    private float mFromY;  //基于伸缩参照点在Y轴方向缩放mFromY倍为起始缩放状态
    private float mToY;  //基于伸缩参照点在Y轴方向缩放mToY倍为结束缩放状态
    //以上四个属性的值，0.0表示缩放到没有，1.0表示正常无缩放，值小于1.0表示收缩，值大于1.0表示放大
    private int mPivotXType = ABSOLUTE;  //计算伸缩参照点基于左上角在X坐标上的偏移量的方式
    private int mPivotYType = ABSOLUTE;  //计算伸缩参照点基于左上角在Y坐标上的偏移量的方式
    private float mPivotXValue = 0.0f;  //伸缩参照点基于左上角在X坐标上的偏移量
    private float mPivotYValue = 0.0f;  //伸缩参照点基于左上角在Y坐标上的偏移量
    private float mPivotX;  //伸缩参照点的X坐标
    private float mPivotY;  //伸缩参照点的Y坐标
ScaleAnimation类的构造函数的定义和RotateAnimation类似，只列举其一：
public ScaleAnimation(float fromX, float toX, float fromY, float toY,
            int pivotXType, float pivotXValue, int pivotYType, float pivotYValue) {
	/*使用该构造函数，fromX、toX、fromY和toY的参数同其他的构造函数，在pivotXType的值为
	Animation.ABSOLUTE、Animation.RELATIVE_TO_SELF和Animation.RELATIVE_TO_PARENT三种情况下，伸缩参照点基于左	上角在X坐标上的偏移量分别为：pivotXValue、pivotXValue*自身的宽度和pivotXValue*父控件的宽度，Y坐标亦然*/
}

示例：

ScaleAnimation  mScaleAnimation = new ScaleAnimation(1, 2, 2, 1,
            Animation.RELATIVE_TO_SELF,2,Animation.RELATIVE_TO_SELF,2);
ScaleAnimation  mScaleAnimation = new ScaleAnimation(1, 2, 2, 1,);

B、先在res\anim目录下的xml文件中用<scale>标签来定义，然后再用AnimationUtils类的loadAnimation方法来获取

示例：
<scale
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:fromXScale="1"
    android:toXScale="2"
    android:fromYScale="2"
    android:toYScale="1"
    android:pivotX="30"
    android:pivotY="30">
</scale>

ScaleAnimation mScaleAnimation = (ScaleAnimation) AnimationUtils.loadAnimation(this, R.anim.alphanim);

第二步，获取了ScaleAnimation实例之后，将需要动画效果的view对象和ScaleAnimation实例进行绑定，可选方式也有两种：

A、
myView.startAnimation(mScaleAnimation );

B、

myView.setAnimation(mScaleAnimation );
mScaleAnimation .start();

 　　

四、TranslateAnimation-移动补间动画，实现步骤为：
第一步，获取TranslateAnimation实例，而获取TranslateAnimation示例的方式也有两种：
A、通过Java代码new的方式
和RotateAnimation、ScaleAnimation类似，TranslateAnimation类重要的成员变量及其初始值如下：
public class TranslateAnimation extends Animation {
	private int mFromXType = ABSOLUTE;   //计算移动起始点基于左上角在X坐标上的偏移量的方式
	private int mToXType = ABSOLUTE;    //计算移动终止点基于左上角在X坐标上的偏移量的方式
    private int mFromYType = ABSOLUTE;    //计算移动起始点基于左上角在Y坐标上的偏移量的方式
	private int mToYType = ABSOLUTE;    //计算移动终止点基于左上角在Y坐标上的偏移量的方式
	private float mFromXValue = 0.0f;   //基于移动起始点在X轴方向移动mFromXValue为起始移动状态
	private float mToXValue = 0.0f;   //基于移动终止点在X轴方向移动mToXValue 为终止移动状态
	private float mFromYValue = 0.0f;   //基于移动起始点在Y轴方向移动mFromYValue 为起始移动状态
	private float mToYValue = 0.0f;  //基于移动终止点在Y轴方向移动mToYValue 为终止移动状态
}

TranslateAnimation类的构造函数的定义和RotateAnimation、ScaleAnimation类似，不再列举

示例：
TranslateAnimation mTranslateAnimation = new TranslateAnimation(0, 50, 0, 50);

B、先在res\anim目录下的xml文件中用<translate>标签来定义，然后再用AnimationUtils类的loadAnimation方法来获取

示例：
<translate
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:fromXDelta="0"
    android:toXDelta="50"
    android:fromYDelta="0"
    android:toYDelta="50">
</translate>

TranslateAnimation mTranslateAnimation = (TranslateAnimation) AnimationUtils.loadAnimation(this, R.anim.alphanim);

第二步，获取了TranslateAnimation实例之后，将需要动画效果的view对象和TranslateAnimation实例进行绑定，可选方式也有两种：

A、
myView.startAnimation(mTranslateAnimation );

B、

myView.setAnimation(mTranslateAnimation );
mTranslateAnimation .start();



以上是四种补间动画的简单实现，下边为这四种动画的一些共同属性：

Ⅰ、在xml中定义一个补间动画时，上述四种动画拥有的共同属性为：

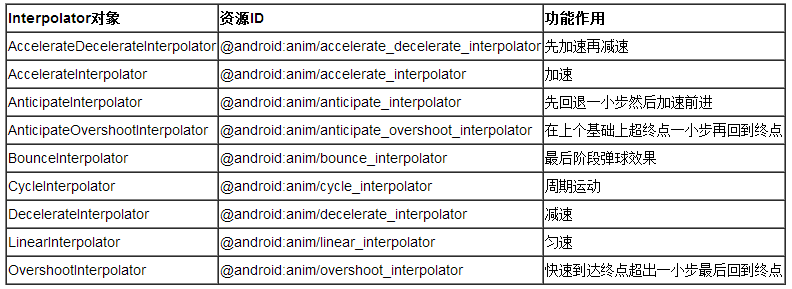

A、android:interpolator="" 用于改变动画速度的插值器，下面是几种常见的插值器（下表来于网络）：
B、android:duration=""设置动画的持续时间
C、android:fillEnabled=""
D、android:fillBefore=" " 可选值为true和false
E、android:fillAfter=" " 可选值为true和false
F、android:repeatCount=" " infinite   定义动画的重复次数 设置为-1则会无限重复
G、android:repeatMode=" " 定义动画的重复行为  可选值为restart和reverse
H、android:startOffset=" "  设置动画开始之前的等待时间
上述属性中，C、D、E需要进一步验证
Ⅱ、如果是在Java代码中定义补间动画，在创建相应的Animation对象之后，可以调用setInterpolator(Interpolator)、setDuration(long)、setFillEnabled(boolean)、setFillBefore(boolean)、setFillAfter(boolean)、setRepeatCount(int)、setRepeatMode(int)、getStartOffset()方法设置和xml文件中对应的属性。


AnimationSet的使用

在文章的开头，使用补间动画主要涉及到的类及相互间的继承图中，还有一个类需要介绍，它就是Animation的直接子类AnimationSet
来看AnimationSet类的定义：
/**
 * Represents a group of Animations that should be played together.The transformation of each individual animation are composed
 * together into a single transform. If AnimationSet sets any properties that its children also set(for example, duration or fillBefore),
 * the values of AnimationSet override the child values.
 * 代表一组动画，这些动画应该被一起执行，如果AnimationSet 设置了一些他的children 也设置的属性(比如duration 或 fillBefore),
 * 那么，将会产生值被覆盖的操作
 * The way that AnimationSet inherits behavior from Animation is important to understand. Some of the Animation attributes applied
 * to AnimationSet affect the AnimationSet itself, some are pushed down to the children, and some are ignored,as follows:
 * duration, repeatMode, fillBefore, fillAfter: These properties, when set on an AnimationSet object, will be pushed down to all  child
 * animations.
 * 一些动画属性应用到AnimationSet，将会覆盖children的值，比如：duration, repeatMode, fillBefore, fillAfter
 * repeatCount, fillEnabled: These properties are ignored for AnimationSet.
 * repeatCount, fillEnabled:这些值会被AnimationSet忽略
 * startOffset, shareInterpolator: These properties apply to the AnimationSet itself.
 * startOffset, shareInterpolator:这些值只会作用于AnimationSet 本身
 */
 //以上是部分注释及简单翻译
public class AnimationSet extends Animation { }

AnimationSet类的主要作用是实现各种动画效果的组合，和上边四种补间动画的使用一样，AnimationSet的使用步骤也分两步：

第一步，获取AnimationSet实例，方式也有两种：
A、通过Java代码来创建
示例
mAnimationSet = new AnimationSet(true);
mRotateAnimation = new RotateAnimation(90, 180);
mTranslateAnimation = new TranslateAnimation(0, 20, 0, 20);
mScaleAnimation = new ScaleAnimation(1, 2, 2, 1);
mAnimationSet.addAnimation(mRotateAnimation);
mAnimationSet.addAnimation(mScaleAnimation);
mAnimationSet.addAnimation(mTranslateAnimation);

B、先在res\anim目录下的xml文件中用<set>标签来定义，再用AnimationUtils类的loadAnimation方法获取

示例
<set
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:interpolator="@android:anim/accelerate_decelerate_interpolator">
    <alpha
        android:fromAlpha="0.1"
   	android:toAlpha="1.0">
    </alpha>
    <rotate
        android:fromDegrees="90"
        android:toDegrees="180">
    </rotate>
    <scale
        android:fromXScale="1"
        android:toXScale="2"
        android:fromYScale="2"
        android:toYScale="1">
    </scale>
</set>

AnimationSet  mAnimationSet = (AnimationSet) AnimationUtils.loadAnimation(this, R.anim.alphanim);

第二步，获取了AnimationSet实例之后，将需要动画效果的view对象和AnimationSet实例进行绑定，可选方式也有两种：

A、
myView.startAnimation(mAnimationSet );
B、
myView.setAnimation(mAnimationSet );
mAnimationSet .start();

这里需要提的是通过xml文件定义AnimationSet时的属性android:shareInterpolator=" " 可选值为true和false，如果设为true，则代表这个AnimationSet下的所有动画共享一个插值器，反之，不共享，需要每个动画自己定义插值器。




帧动画（Drawable Animation/Frame Animation）

帧动画就是将一系列图片按照顺序轮流展示以达到动画的效果，以下是使用帧动画涉及到的类及其继承关系图：

AnimationDrawable类的定义：

简单翻译：
AnimationDrawable用来创建 可通过一系列的Drawable对象来定义的frame-by-frame animations，创建一个frame-by-frame动画最简单的方式是在XML中的res/drawable/文件夹下定义，然后，将它设置为一个视图对象的背景，再调用start()运行它。定义在XML文件中的一个AnimationDrawable由一个单一的<animation-list>标签和一系列嵌套<item>标签组成，每个<item>标签定义了一个帧动画。看下面的例子
 ... ...
之下是加载和播放动画的代码
 ... ...
注释比较详细，不上示例了

需要注意的是：

<animation-list>元素是必须的，并且必须要作为根元素，可以包含一或多个<item>元素；属性android:onshot的值如果定义为true的话，此动画只会执行一次，如果为false则一直循环。

<item>元素代表一帧动画，android:drawable指定此帧动画所对应的图片资源，android:druation代表此帧持续的时间，单位为毫秒。
