实验4 8086标志寄存器及中断

实验内容

1. 实验任务1

•task1.asm源码

assume cs:code, ds:data

data segment
   x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
   y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends
code segment
start:
    mov ax, data
    mov ds, ax
    mov si, offset x
    mov di, offset y
    call add128

    mov ah, 4ch
    int 21h

add128:
    push ax
    push cx
    push si
    push di

    sub ax, ax

    mov cx, 8
s:  mov ax, [si]
    adc ax, [di]
    mov [si], ax

    inc si
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret
code ends
end start

•回答问题 line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？

　　能，inc指令不会改变标志寄存器的内容，add可能会改变标志寄存器的内容（指令add/sub的执行会影响到CF, PF, AF, ZF, SF, OF），但在这道题中，因为数据没有产生进位，所以可以使用。

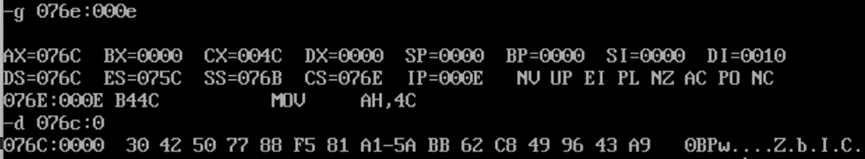

•在debug中调试，观察数据段中做128位加之前和加之后，数据段的值的变化。给出调试观察截图。

2. 实验任务2

•程序task2.asm源码

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0
s1:        ;输入字符，遇到#为止
        mov ah, 1
        int 21h ;在屏幕上输入一个字符，放入al中
        mov [si], al ;输入字符传入data中
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov ah, 2 ;换行
        mov dl, 0ah
        int 21h

        mov cx, si
        mov si, 0
s2:     mov ah, 2 ;输出dl中的内容
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start



•运行测试截图

• 回答问题

① 汇编指令代码line11-18，实现的功能是？

　　从屏幕中输入一个字符，如果不是#则继续输入，是#则跳到next段



② 汇编指令代码line20-22，实现的功能是？

　　输出一个换行键



③ 汇编指令代码line24-30，实现的功能是？

　　将输入的所有字符（除#外）全部输出到屏幕上

3. 实验任务3

• task3.asm源码

assume cs:code,ds:data

data segment
    x dw 91,792,8536,65521,2021
    len equ $-x
data ends
;被除数在AX 或者 AX和DX中,当除数为8位时，商存放在AL寄存器中，
;余数存放在AH寄存器中，当除数为16位时，商在AX中，余数在DX中
code segment
start:
    mov ax,data
    mov ds,ax
    mov si,0
    mov cx,len/2
s:
    mov ax,ds:[si]
    call printNumber
    call printSpace
    inc si
    inc si
    loop s

    mov ah,4ch
    int 21h

printNumber:
    push cx

    mov bx,10
    mov di,0
p:  mov dx,0
    div bx
    push dx
    inc di
    cmp ax,0
    jne p

    mov ah,2
    mov cx,di
m:  pop dx
    or dl,30h
    int 21h
    loop m

    pop cx
    ret


printSpace:
    mov ah,2
    mov dl,20h
    int 21h
    ret

code ends
end start

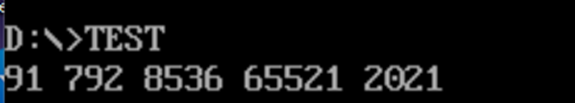

• 运行测试截图

4. 实验任务4

•task4.asm源码

assume cs:code,ds:data

data segment
    str db "assembly language, it's not difficult but tedious"
    len = $-str
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov si,0
    mov cx,len
p:  call strupr
    inc si
    loop p

    mov ah,4ch
    int 21h

strupr:
    cmp byte ptr ds:[si],'a'
    jb s
    cmp byte ptr ds:[si],'z'
    ja s
    mov bl,ds:[si]
    sub bl,32
    mov ds:[si],bl
s:  ret

code ends
end start

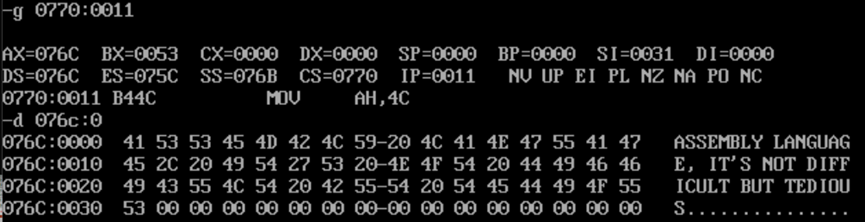

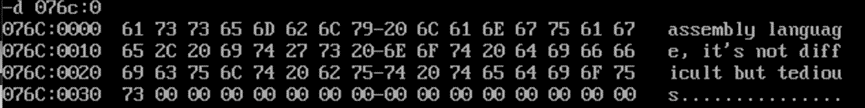

•在debug中调试截图（ call strupr 调用之前，数据段的值，以及，调用之后，数据段的值）

5. 实验任务5

•task5.asm源码

assume cs:code, ds:data

data segment
    str1 db "yes", '$'
    str2 db "no", '$'
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ah, 1
    int 21h

    mov ah, 2
    mov bh, 0
    mov dh, 24
    mov dl, 70
    int 10h

    cmp al, '7'
    je s1
    mov ah, 9
    mov dx, offset str2
    int 21h

    jmp over

s1: mov ah, 9
    mov dx, offset str1
    int 21h
over:
    mov ah, 4ch
    int 21h
code ends
end start

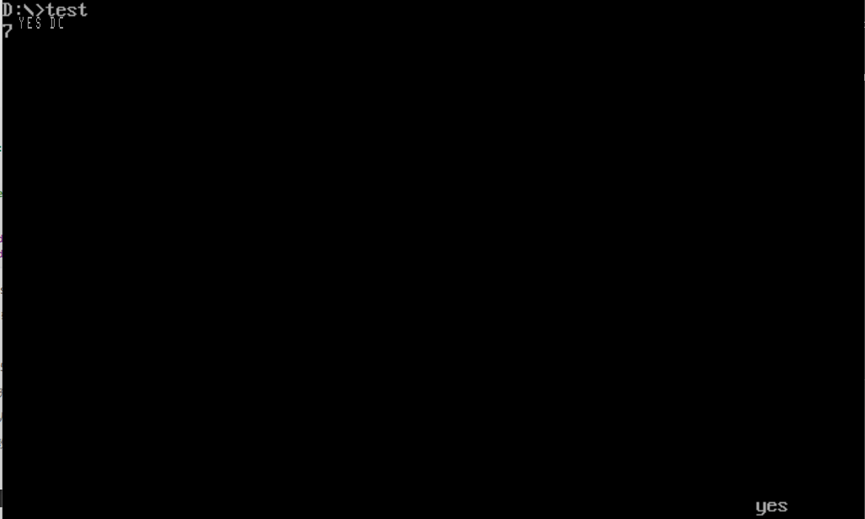

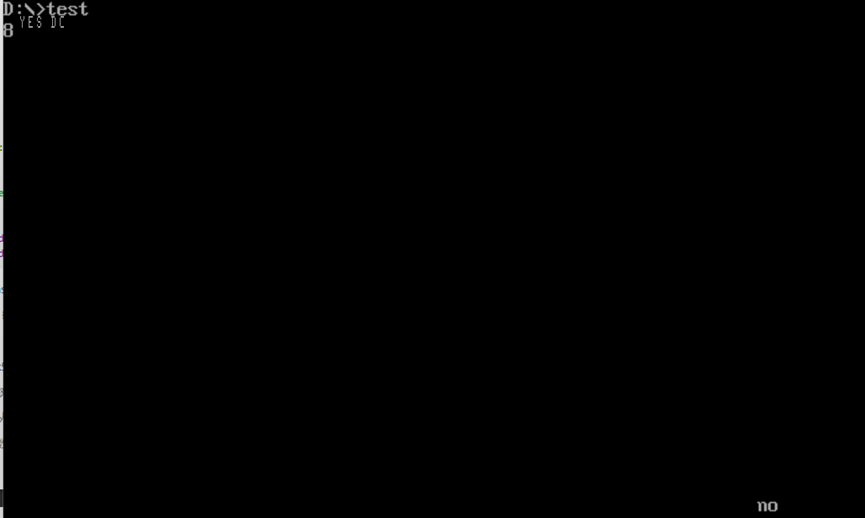

•程序运行测试截图（输入7，以及输入其他字符，运行结果截图）



•程序的功能是？

判断从键盘输入的字符是否是7，如果是7返回yes，否则返回no

6. 实验任务6

•通过此项实现任务，你对中断、软中断实现机制的理解

　　实现中断主要通过设置中断向量与实现函数功能。中断向量是指中断服务程序入口地址的偏移量与段基值，一个中断向量占据4字节空间,它的作用就是按照中断类型号从小到大的顺序存储对应的中断向量，通过中断向量存储函数实现的代码段。代码段可以通过自己设置位置，在其中，可以使用各种寄存器实现所需要的功能。

•自己选一个未被使用的中断码，实现一个中断例程，并调用测试。给出源码和运行测试截图。

assume cs:code

code segment
start:
    ; 42 interrupt routine install code
    mov ax, cs
    mov ds, ax
    mov si, offset int241  ; set ds:si

    mov ax, 0
    mov es, ax
    mov di, 200h        ; set es:di

    mov cx, offset int241_end - offset int241
    cld ;使df值为0（df为0，向高地址增加，df为1，向低地址减小）
    rep movsb ;把 DS:SI 所指地址的一个字节搬移到 ES:DI 所指的地址上,rep重复执行

    ; set IVT(Interrupt Vector Table)
    mov ax, 0
    mov es, ax
    mov word ptr es:[241*4], 200h
    mov word ptr es:[241*4+2], 0;中断服务程序入口地址的偏移量与段基值，一个中断向量占据4字节空间。

    mov ah, 4ch
    int 21h

int241:
    jmp short int241_start
    str db "welcome to humingtao!"
    len equ $ - str

    ; display string "welcome to 2049!"
int241_start:
    mov ax, cs
    mov ds, ax
    mov si, 202h

    mov ax, 0b800h
    mov es, ax
    mov di, 24*80 + 32*2

    mov cx, len
s:  mov al, [si]
    mov es:[di], al
    mov byte ptr es:[di+1], 1
    inc si
    add di, 2
    loop s

    iret   ;中断返回，中断服务程序的最后一条指令
int241_end:
   nop   ;运行该指令时单片机什么都不做，但是会占用一个指令的时间
code ends
end start

assume cs:code

code segment
start:
    int 241

    mov ah, 4ch
    int 21h
code ends
end start
