UFS3.0协议学习 - UFS协议第五章 - UFS架构概述

5 UFS架构概述

UFS(Universal Flash Storage) top level architure

5.1.1 Application Layer

应用层组成

1. UCS(UFS Command Set) --- 处理读写等命令；注意UCS处理的是简化的SCSI命令集；
2. device manager设备管理器 --- 提供设备级控制，如查询请求和较低级别的链路层控制；
3. Task manager 任务管理器 --- 处理用于命令队列控制的命令；

5.1.2 UFS Device Manager

设备管理器有如下两个职责：

1. 处理设备级操作；

• device power manaegement
• setting related to data trnsfer;
• background operations enabling;
• other device sepecific operations

2. 管理设备级配置；

• maintain and store s set of descriptors to achieve the device level configuratios
• device manager handles commands like query request which allow to modify or retrieve configuration inforamtion of the device.

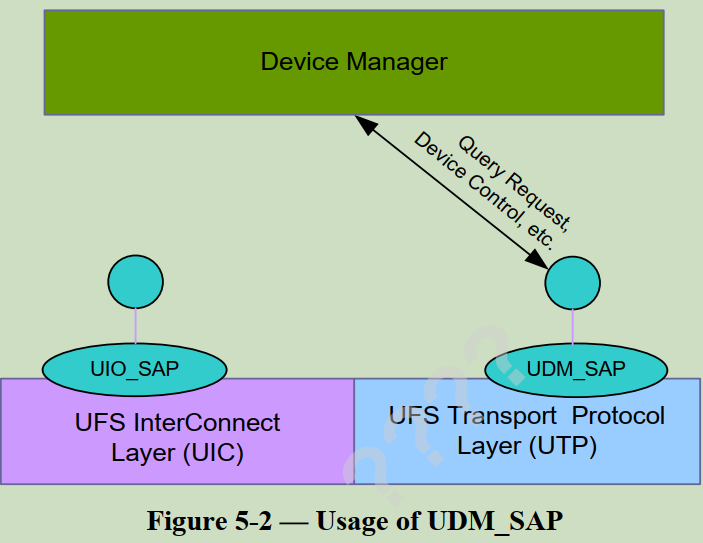

5.1.3 Service Access Points

整体架构图中设备管理器同更底层交互通过一下两种服务访问点：

• UDM_SAP;
• UIO_SAP;

  UDM_SAP是UTP为设备管理器提供的服务接入点，用于处理设备级操作和配置，而UIO_SAP是UIC层公开的服务访问点，供设备管理器触发UIC层的重置，并传输与UIC管理功能相关的请求和响应；


5.1.4 UIO_SAP

UIO_SAP即UIC层公开的服务访问点.在UniPro，UIO_SAP对应DME_SAP.DME_SAP提供服务源语，包含一个用于重启整个UniPro协议栈和一个用于UFS设备重启，等等；

• DME_RESET:当UniPro栈不得不重启时使用；
• DME_ENDPOINTRESET:当UFS主机想UFS设备执行重启时使用；
  对于更细节的内部信息，参考MIPI(MIPI Mobile Industry Porcessor Interface)UniPro规范[MIPI-Unipro]

5.1.5 UDM_SAP

UDM_SAP是UTP层对UFS设备级功能的设备管理器公开的服务访问点。UDM_SAP对应UFS UTP层定义的查询请求和查询响应功能。
