浪潮（CN61108PC-V-H）M-LAG配置



浪潮交换机（CN61108PC-V-H）M-LAG配置指南

一、静态配置模式

VLAN配置

Switch1 (config)# vlan database
# 进入VLAN模式
Switch1 (config-vlan)# vlan 10,4094
# 创建VLAN10和VLAN4094

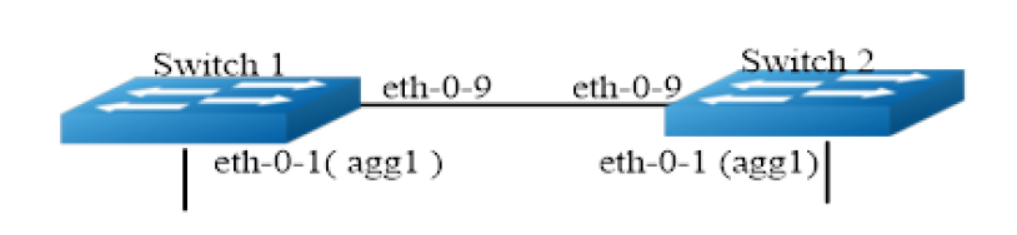

接口eth-0-1配置

Switch1(config-if)# static-channel-group 1
# 将此接口加入静态agg1组
Switch1(config-if)# no shutdown
# 配置端口UP

接口eth-0-9配置

Switch1(config-if)# switchport mode trunk
# 配置接口为Trunk口
Switch1(config-if)# switchport trunk allowed vlan all
# 允许所有VLAN通过
Switch1(config-if)# spanning-tree port disable
# 去使能生成树协议

聚合接口agg1配置

Switch1(config-if)# switchport mode trunk
# 配置为Trunk口
Switch1(config-if)# switchport trunk allowed vlan add 10
# 允许VLAN10通过
Switch1(config-if)# mlag 1
# 绑定到MLAG1

VLAN4094三层接口

Switch1(config-if)# ip address 12.1.1.1/24
# 配置管理IP地址

M-LAG配置

Switch1(config-mlag)# peer-link eth-0-9
# 配置peer link链路
Switch1(config-mlag)# peer-address 12.1.1.2
# 配置对端邻居地址

二、动态配置模式

VLAN配置（同静态模式）

Switch1 (config)# vlan database
Switch1 (config-vlan)# vlan 10,4094

接口eth-0-1动态配置

Switch1(config-if)# channel-group 1 mode active
# 动态LACP模式激活
Switch1(config-if)# no shutdown

注：其余配置（eth-0-9、agg1、VLAN4094、M-LAG）与静态模式完全一致

三、配置差异对比

配置项	静态模式	动态模式
链路聚合模式	static-channel-group	channel-group mode active
协议依赖	无协议交互	依赖LACP协议
故障切换速度	较快	略慢（需协议协商）
