表结构分析
xxl_job_lock：任务调度锁表；
xxl_job_group：执行器信息表，维护任务执行器信息；
xxl_job_info：调度扩展信息表：用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
xxl_job_log：调度日志表：用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
xxl_job_user：系统用户表；
脚本如下：
查看代码
查看代码
#
# XXL-JOB
# Copyright (c) 2015-present, xuxueli.
CREATE database if NOT EXISTS `xxl_job` default character set utf8mb4 collate utf8mb4_unicode_ci;
use `xxl_job`;
SET NAMES utf8mb4;
CREATE TABLE `xxl_job_info`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`job_group` int(11) NOT NULL COMMENT '执行器主键ID',
`job_desc` varchar(255) NOT NULL,
`add_time` datetime DEFAULT NULL,
`update_time` datetime DEFAULT NULL,
`author` varchar(64) DEFAULT NULL COMMENT '作者',
`alarm_email` varchar(255) DEFAULT NULL COMMENT '报警邮件',
`schedule_type` varchar(50) NOT NULL DEFAULT 'NONE' COMMENT '调度类型',
`schedule_conf` varchar(128) DEFAULT NULL COMMENT '调度配置，值含义取决于调度类型',
`misfire_strategy` varchar(50) NOT NULL DEFAULT 'DO_NOTHING' COMMENT '调度过期策略',
`executor_route_strategy` varchar(50) DEFAULT NULL COMMENT '执行器路由策略',
`executor_handler` varchar(255) DEFAULT NULL COMMENT '执行器任务handler',
`executor_param` varchar(512) DEFAULT NULL COMMENT '执行器任务参数',
`executor_block_strategy` varchar(50) DEFAULT NULL COMMENT '阻塞处理策略',
`executor_timeout` int(11) NOT NULL DEFAULT '0' COMMENT '任务执行超时时间，单位秒',
`executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失败重试次数',
`glue_type` varchar(50) NOT NULL COMMENT 'GLUE类型',
`glue_source` mediumtext COMMENT 'GLUE源代码',
`glue_remark` varchar(128) DEFAULT NULL COMMENT 'GLUE备注',
`glue_updatetime` datetime DEFAULT NULL COMMENT 'GLUE更新时间',
`child_jobid` varchar(255) DEFAULT NULL COMMENT '子任务ID，多个逗号分隔',
`trigger_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '调度状态：0-停止，1-运行',
`trigger_last_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '上次调度时间',
`trigger_next_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '下次调度时间',
PRIMARY KEY (`id`)
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_log`
(
`id` bigint(20) NOT NULL AUTO_INCREMENT,
`job_group` int(11) NOT NULL COMMENT '执行器主键ID',
`job_id` int(11) NOT NULL COMMENT '任务，主键ID',
`executor_address` varchar(255) DEFAULT NULL COMMENT '执行器地址，本次执行的地址',
`executor_handler` varchar(255) DEFAULT NULL COMMENT '执行器任务handler',
`executor_param` varchar(512) DEFAULT NULL COMMENT '执行器任务参数',
`executor_sharding_param` varchar(20) DEFAULT NULL COMMENT '执行器任务分片参数，格式如 1/2',
`executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失败重试次数',
`trigger_time` datetime DEFAULT NULL COMMENT '调度-时间',
`trigger_code` int(11) NOT NULL COMMENT '调度-结果',
`trigger_msg` text COMMENT '调度-日志',
`handle_time` datetime DEFAULT NULL COMMENT '执行-时间',
`handle_code` int(11) NOT NULL COMMENT '执行-状态',
`handle_msg` text COMMENT '执行-日志',
`alarm_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '告警状态：0-默认、1-无需告警、2-告警成功、3-告警失败',
PRIMARY KEY (`id`),
KEY `I_trigger_time` (`trigger_time`),
KEY `I_handle_code` (`handle_code`),
KEY `I_jobid_jobgroup` (`job_id`,`job_group`),
KEY `I_job_id` (`job_id`)
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_log_report`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`trigger_day` datetime DEFAULT NULL COMMENT '调度-时间',
`running_count` int(11) NOT NULL DEFAULT '0' COMMENT '运行中-日志数量',
`suc_count` int(11) NOT NULL DEFAULT '0' COMMENT '执行成功-日志数量',
`fail_count` int(11) NOT NULL DEFAULT '0' COMMENT '执行失败-日志数量',
`update_time` datetime DEFAULT NULL,
PRIMARY KEY (`id`),
UNIQUE KEY `i_trigger_day` (`trigger_day`) USING BTREE
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_logglue`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`job_id` int(11) NOT NULL COMMENT '任务，主键ID',
`glue_type` varchar(50) DEFAULT NULL COMMENT 'GLUE类型',
`glue_source` mediumtext COMMENT 'GLUE源代码',
`glue_remark` varchar(128) NOT NULL COMMENT 'GLUE备注',
`add_time` datetime DEFAULT NULL,
`update_time` datetime DEFAULT NULL,
PRIMARY KEY (`id`)
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_registry`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`registry_group` varchar(50) NOT NULL,
`registry_key` varchar(255) NOT NULL,
`registry_value` varchar(255) NOT NULL,
`update_time` datetime DEFAULT NULL,
PRIMARY KEY (`id`),
UNIQUE KEY `i_g_k_v` (`registry_group`, `registry_key`, `registry_value`) USING BTREE
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_group`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`app_name` varchar(64) NOT NULL COMMENT '执行器AppName',
`title` varchar(12) NOT NULL COMMENT '执行器名称',
`address_type` tinyint(4) NOT NULL DEFAULT '0' COMMENT '执行器地址类型：0=自动注册、1=手动录入',
`address_list` text COMMENT '执行器地址列表，多地址逗号分隔',
`update_time` datetime DEFAULT NULL,
PRIMARY KEY (`id`)
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_user`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`username` varchar(50) NOT NULL COMMENT '账号',
`password` varchar(50) NOT NULL COMMENT '密码',
`role` tinyint(4) NOT NULL COMMENT '角色：0-普通用户、1-管理员',
`permission` varchar(255) DEFAULT NULL COMMENT '权限：执行器ID列表，多个逗号分割',
PRIMARY KEY (`id`),
UNIQUE KEY `i_username` (`username`) USING BTREE
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
CREATE TABLE `xxl_job_lock`
(
`lock_name` varchar(50) NOT NULL COMMENT '锁名称',
PRIMARY KEY (`lock_name`)
) ENGINE = InnoDB
DEFAULT CHARSET = utf8mb4;
## —————————————————————— init data ——————————————————
INSERT INTO `xxl_job_group`(`id`, `app_name`, `title`, `address_type`, `address_list`, `update_time`)
VALUES (1, 'xxl-job-executor-sample', '示例执行器', 0, NULL, '2018-11-03 22:21:31');
INSERT INTO `xxl_job_info`(`id`, `job_group`, `job_desc`, `add_time`, `update_time`, `author`, `alarm_email`,
`schedule_type`, `schedule_conf`, `misfire_strategy`, `executor_route_strategy`,
`executor_handler`, `executor_param`, `executor_block_strategy`, `executor_timeout`,
`executor_fail_retry_count`, `glue_type`, `glue_source`, `glue_remark`, `glue_updatetime`,
`child_jobid`)
VALUES (1, 1, '测试任务1', '2018-11-03 22:21:31', '2018-11-03 22:21:31', 'XXL', '', 'CRON', '0 0 0 * * ? *',
'DO_NOTHING', 'FIRST', 'demoJobHandler', '', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化',
'2018-11-03 22:21:31', '');
INSERT INTO `xxl_job_user`(`id`, `username`, `password`, `role`, `permission`)
VALUES (1, 'admin', 'e10adc3949ba59abbe56e057f20f883e', 1, NULL);
INSERT INTO `xxl_job_lock` (`lock_name`)
VALUES ('schedule_lock');
commit;server-worker 调度模型
这个端口9994 写错了应是9999
调度中心和执行器 两个模块之间通讯是 server-worker 模式。调度中心本身就是一个SpringBoot 工程，启动会监听8080端口。
执行器启动后，会启动内置服务（ EmbedServer ）监听9994端口。这样双方都可以给对方发送命令。
那调度中心如何知道执行器的地址信息呢 ？上图中，执行器会定时发送注册命令 ，这样调度中心就可以获取在线的执行器列表。
关于执行器调用方式源码分享
执行器实际上是一个内嵌的Server，默认端口9999（配置项：xxl.job.executor.port）。
在项目启动时，执行器会通过“@XxlJob”识别Spring容器中“Bean模式任务”，以注解的value属性为key管理起来。
“执行器”接收到“调度中心”的调度请求时，如果任务类型为“Bean模式”，将会匹配Spring容器中的“Bean模式任务”，然后调用其execute方法，执行任务逻辑。如果任务类型为“GLUE模式”，将会加载GLue代码，实例化Java对象，注入依赖的Spring服务（注意：Glue代码中注入的Spring服务，必须存在与该“执行器”项目的Spring容器中），然后调用execute方法，执行任务逻辑。
com.xxl.job.core.thread.ExecutorRegistryThread : 执行器注册线程。
RegistryParam registryParam = new RegistryParam(RegistryConfig.RegistType.EXECUTOR.name(), appname, address);
for (AdminBiz adminBiz: XxlJobExecutor.getAdminBizList()) {
try {
//com.xxl.job.core.biz.client.AdminBizClient
// adminBiz ， 直接通过http方式将本地机器的服务器地址写入到调度中心
ReturnT<String> registryResult = adminBiz.registry(registryParam);
if (registryResult!=null && ReturnT.SUCCESS_CODE == registryResult.getCode()) {
registryResult = ReturnT.SUCCESS;
logger.debug(">>>>>>>>>>> xxl-job registry success, registryParam:{}, registryResult:{}", new Object[]{registryParam, registryResult});
break;
} else {
logger.info(">>>>>>>>>>> xxl-job registry fail, registryParam:{}, registryResult:{}", new Object[]{registryParam, registryResult});
}
} catch (Throwable e) {
logger.info(">>>>>>>>>>> xxl-job registry error, registryParam:{}", registryParam, e);
}
}上述注册调用的adminBiz 实现是：
com.xxl.job.core.biz.client.AdminBizClient 、 通过http 调用 调度中心。
@Override
public ReturnT<String> registry(RegistryParam registryParam) {
return XxlJobRemotingUtil.postBody(addressUrl + "api/registry", accessToken, timeout, registryParam, String.class);
}com.xxl.job.core.server.EmbedServer.EmbedHttpServerHandler: 内置服务 任务处理器
这个是处理 admin 服务过来的请求 （调度中心）
try {
switch (uri) {
case "/beat":
return executorBiz.beat();
case "/idleBeat":
// 判断是当前jobThread是否空闲
IdleBeatParam idleBeatParam = GsonTool.fromJson(requestData, IdleBeatParam.class);
return executorBiz.idleBeat(idleBeatParam);
case "/run":
// 核心执行逻辑
TriggerParam triggerParam = GsonTool.fromJson(requestData, TriggerParam.class);
return executorBiz.run(triggerParam);
case "/kill":
// 删除jobThead
KillParam killParam = GsonTool.fromJson(requestData, KillParam.class);
return executorBiz.kill(killParam);
case "/log":
// 获取执行器这边任务的日志
LogParam logParam = GsonTool.fromJson(requestData, LogParam.class);
return executorBiz.log(logParam);
default:
return new ReturnT<String>(ReturnT.FAIL_CODE, "invalid request, uri-mapping(" + uri + ") not found.");
}
} catch (Throwable e) {
logger.error(e.getMessage(), e);
return new ReturnT<String>(ReturnT.FAIL_CODE, "request error:" + ThrowableUtil.toString(e));
}
包含三个属性
executorBiz: 执行器 com.xxl.job.core.biz.impl.ExecutorBizImpl
比较重要的是执行器的run 方法。
主要是处理各类任务类型， 绑定JobThread 和 Jobhandler 的关系，然后将传递到triggerQueue中
com.xxl.job.core.thread.JobThread#run
// 获取调度参数
triggerParam = triggerQueue.poll(3L, TimeUnit.SECONDS);
// 调度上下文参数
XxlJobContext xxlJobContext = new XxlJobContext(
triggerParam.getJobId(),
triggerParam.getExecutorParams(),
logFileName,
triggerParam.getBroadcastIndex(),
triggerParam.getBroadcastTotal());
// 判断是否有超时时间
if (triggerParam.getExecutorTimeout() > 0) {
// limit timeout
Thread futureThread = null;
try {
FutureTask<Boolean> futureTask = new FutureTask<Boolean>(new Callable<Boolean>() {
@Override
public Boolean call() throws Exception {
// init job context
XxlJobContext.setXxlJobContext(xxlJobContext);
// 具体jobhandle 执行
handler.execute();
return true;
}
});
futureThread = new Thread(futureTask);
futureThread.start();
Boolean tempResult = futureTask.get(triggerParam.getExecutorTimeout(), TimeUnit.SECONDS);
} catch (TimeoutException e) {
XxlJobHelper.log("<br>----------- xxl-job job execute timeout");
XxlJobHelper.log(e);
// handle result
XxlJobHelper.handleTimeout("job execute timeout ");
} finally {
futureThread.interrupt();
}
} else {
// just execute 具体jobhandle 执行
handler.execute();
}
.... // 省略 日志处理
finally {
// 执行完毕将
if (triggerParam != null) {
// callback handler info
// 如果任务没有停止
if (!toStop) {
// 设置 TriggerCallbackThread 回调线程
// 放入回调队里中去
TriggerCallbackThread.pushCallBack(new HandleCallbackParam(
triggerParam.getLogId(),
triggerParam.getLogDateTime(),
XxlJobContext.getXxlJobContext().getHandleCode(),
XxlJobContext.getXxlJobContext().getHandleMsg())
);
} else {
// is killed
TriggerCallbackThread.pushCallBack(new HandleCallbackParam(
triggerParam.getLogId(),
triggerParam.getLogDateTime(),
XxlJobContext.HANDLE_CODE_FAIL,
stopReason + " [job running, killed]")
);
}
}

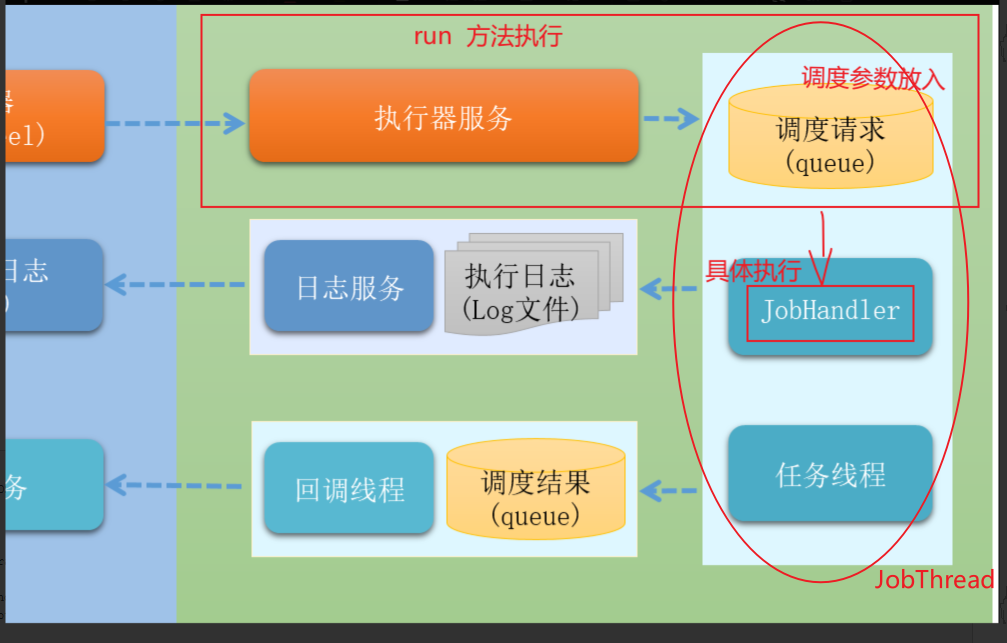

}上述代码分析如下图示：
bizThreadPool: 业务线程池
ThreadPoolExecutor bizThreadPool = new ThreadPoolExecutor(
0,
200,
60L,
TimeUnit.SECONDS,
new LinkedBlockingQueue<Runnable>(2000),
new ThreadFactory() {
@Override
public Thread newThread(Runnable r) {
return new Thread(r, "xxl-job, EmbedServer bizThreadPool-" + r.hashCode());
}
},
new RejectedExecutionHandler() {
@Override
public void rejectedExecution(Runnable r, ThreadPoolExecutor executor) {
throw new RuntimeException("xxl-job, EmbedServer bizThreadPool is EXHAUSTED!");
}
});
执行器线程
ExecutorRegistryThread ： 注册和删除线程
JobLogFileCleanThread：执行器本地文件处理。 超过一定时间的文件会被删除 。
JobThread: 执行器这边@xxlJob 注解实现的任务或者实现了IJobHandler 接口的任务的执行线程 。调用方式在上面做了分析。
TriggerCallbackThread: 执行器执行完毕后， 会将调度结果 同步到任务中心。主要是通过这个AdminBizClient 的 api/callback http 接口。
总结
“调度中心”向“执行器”发送http调度请求: “执行器”中接收请求的服务，实际上是一台内嵌Server，默认端口9999;“执行器”执行任务逻辑；“执行器”http回调“调度中心”调度结果: “调度中心”中接收回调的服务，是针对执行器开放一套API服务;
下次分享 调度中心
posted on
浙公网安备 33010602011771号
