综合系统开发-需求分析

这个作业属于哪个课程	班级传送门
这个作业要求在哪里	作业要求传送门
这个作业的目标	1. 掌握如何编写需求规格说明书 2. 掌握运用领域驱动设计方法分析系统需求 3. 掌握运用统一建模语言工具描述需求规格 4. 熟悉使用GitHub

领域驱动设计

1. 确定领域对象

   • 客户：customer
   • 自由职业者：FreeWorker
   • 项目：Project
   • 时间表：scheduler

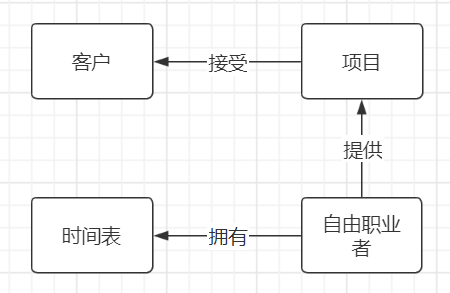

2. 确定对象之间的联系

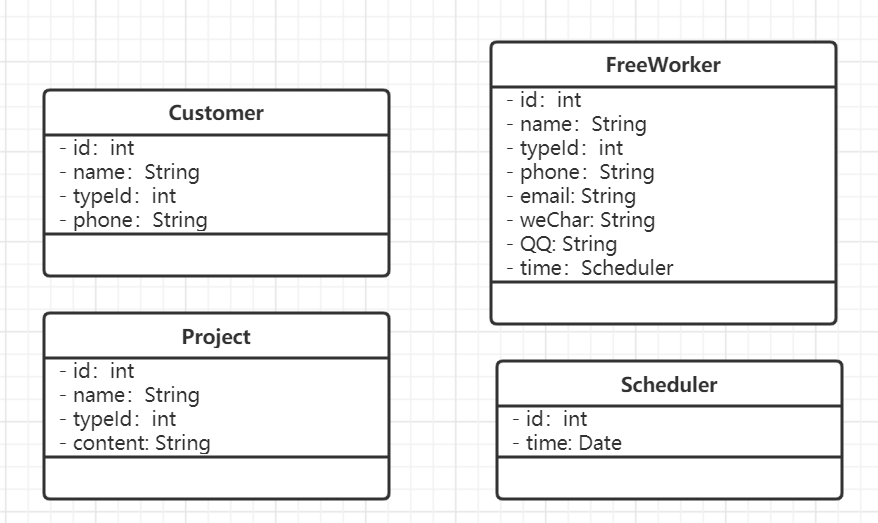

3. 添加对象属性



4. 得出最终领域对象模型

---

需求规格说明

需求分析

问题分析

一家公司提供服务出租，自身有一些员工，另外还有很多自由职业者作为服务商存在。公司目前使用Excel工作表来管理他们的客户（自由职业者），时间表等。Excel解决方案无法很好地进行扩展。它无法应对多用户使用的场景，也不提供安全和审计日志。因此他们决定构建一个新的基于Web的解决方案。

功能需求分析

• 对自由职业者进行统一管理，包括通过分类进行搜索、可以查询自由职业者的不同联系方式、记录自由职业者的时间表
• 对项目进行统一管理，可以通过分类搜索项目
• 对客户进行统一管理，可以通过分类来搜索客户
• 提供安全和审计日志

数据需求分析

输入数据	存储数据
自由职业者	存储其基本信息，同时包括多种渠道的联系方式、具体的时间表、负责的项目等
客户	存储基本信息，包括id、名字、联系方式、接收的项目
项目	存储项目基本信息，包括项目id、名字、内容
时间表	存储自由职业者的时间表单

非功能性需求分析

• 安全性：保证数据库中的数据不会被泄露，仅管理员可见
• 健壮性：系统稳定不会崩溃，运行过程中不会出现crash问题

需求分析建模

用例模型

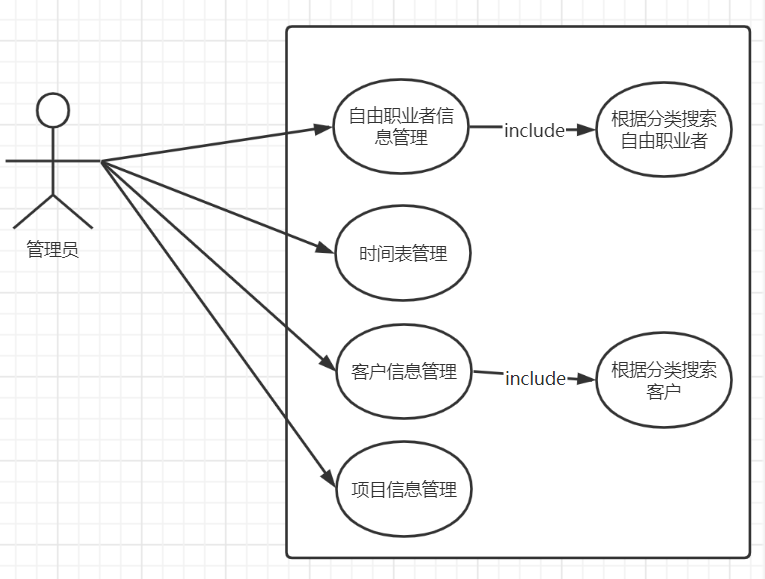

1. 用例图



2. 用例描述

   描述项	说明
   用例名字	根据分类搜索自由职业者
   用例描述	管理员可以通过选择分类，来搜索对应分类下的自由职业者
   参与者	管理员
   前置条件	管理进行认证并登陆
   后置条件	显示对应分类的自由职业者在屏幕上
   流程	登陆-选择自由职业者管理-分类搜索-选择分类-点击显示该分类下的自由职业者

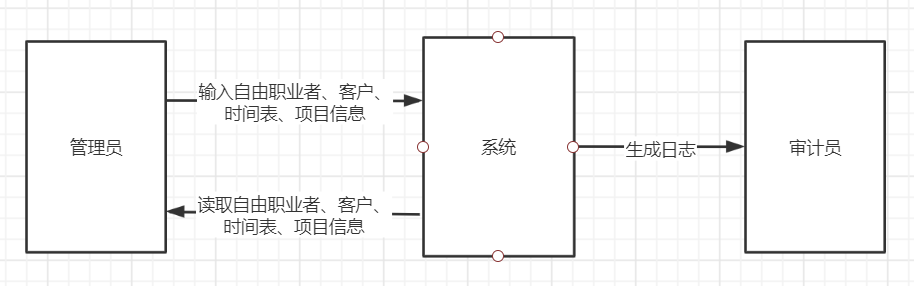

数据流图

实体联系图

1. 实体及属性

   实体	属性
   自由职业者	id、名字、分类id、电话、微信、qq、邮箱、时间表
   客户	id、名字、分类id、电话
   时间表	id、时间
   项目	id、名字、分类id、内容

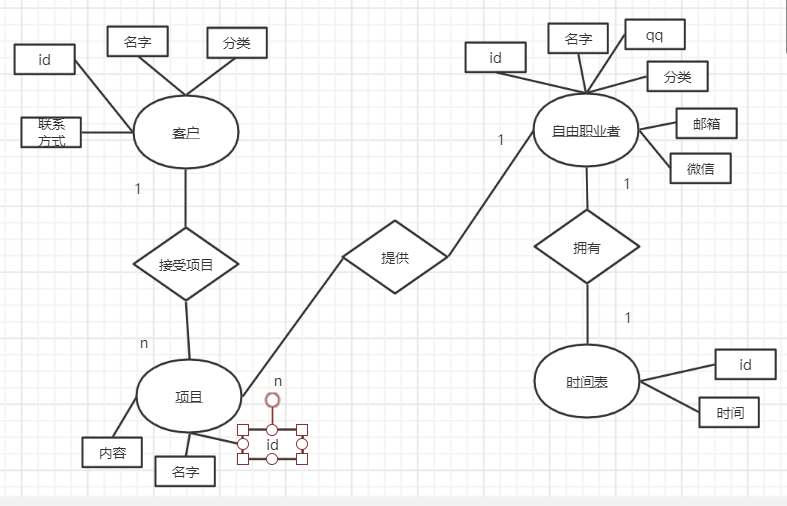

2. 实体联系图



面向对象分析建模

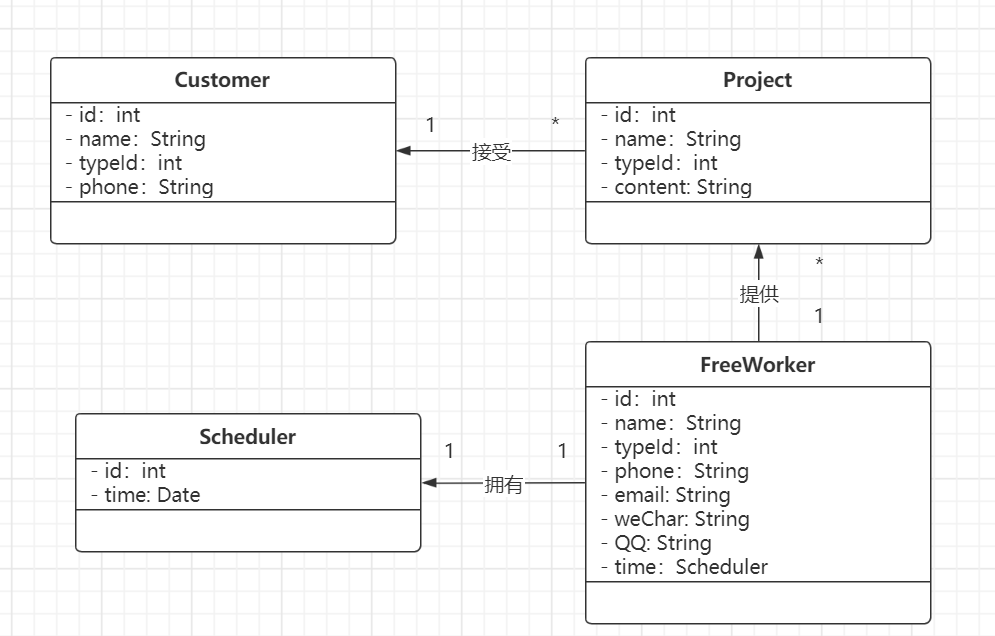

类图如下：

---

时间规划表

活动	任务	预期工作时间	预期开始时间	预期结束时间	校正后工作时间	校正后开始时间	校正后结束时间
需求分析	需求获取、分析、建模	10个工作日	2021.5.6	2021.5.18	10个工作日	2021.5.6	2021.5.18
系统设计	系统总体设计、流程设计	4个工作日	2021.5.19	2021.5.25	4个工作日	2021.5.19	2021.5.25
详细设计	模块设计、界面设计、代码设计	6个工作日	2021.5.26	2021.6.2	6个工作日	2021.5.26	2021.6.2
实现阶段	自由职业者、客户、项目、时间表模块实现	12个工作日	2021.6.3	2021.6.18	6个工作日	2021.6.3	2021.6.10
测试	单元测试、模块测试、系统测试	5个工作日	2021.6.21	2021.6.25	5个工作日	2021.6.11	2021.6.17
交付	系统交付	1个工作日	2021.6.28	2021.6.28	1个工作日	2021.6.18	2021.6.18

• 校正安排：实现阶段，各个模块的功能整体相似，编写完成一个模块之后，其他模块可以快速编程，缩减50%的预期时间。其他的活动与预期时间类似。

---

Github

github地址

轻点传送

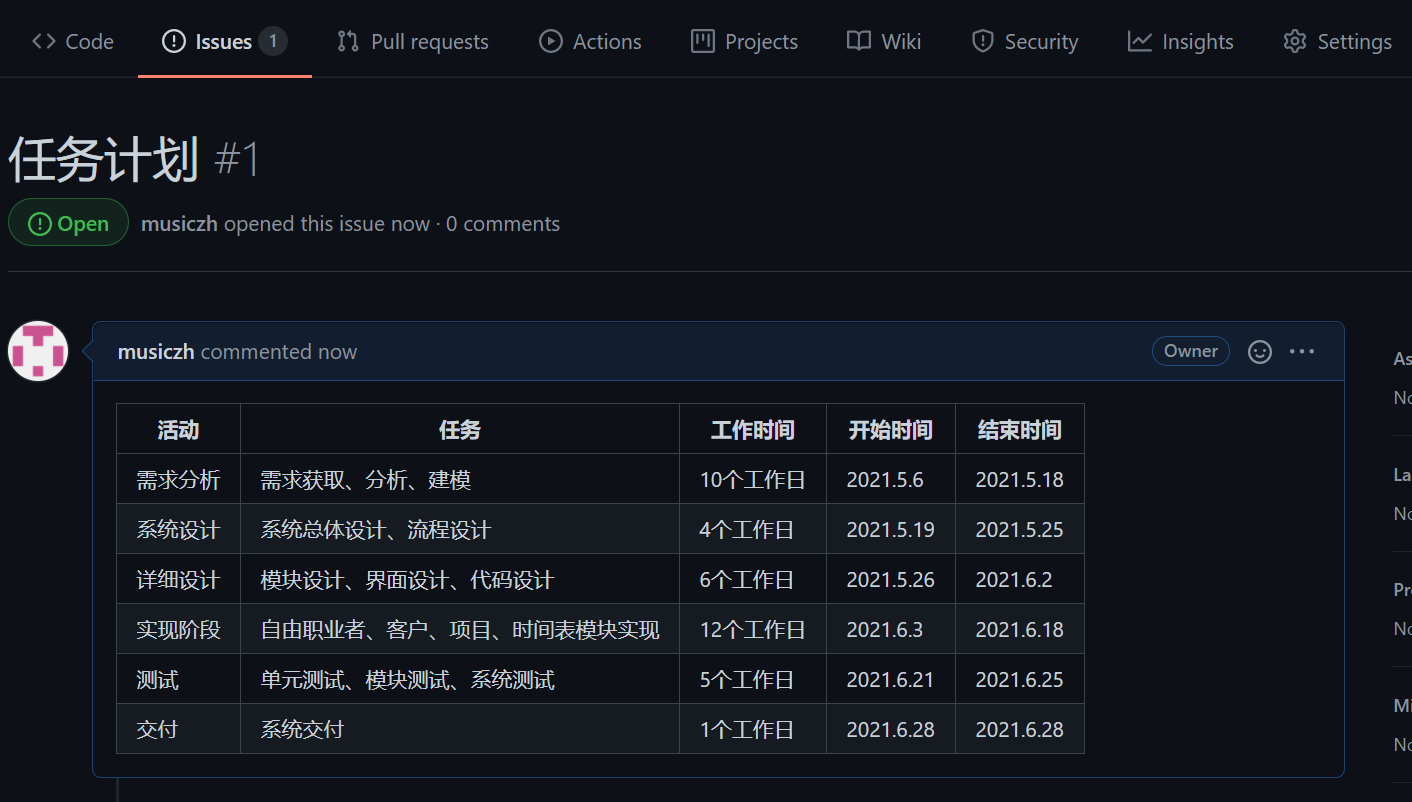

github issue 截图

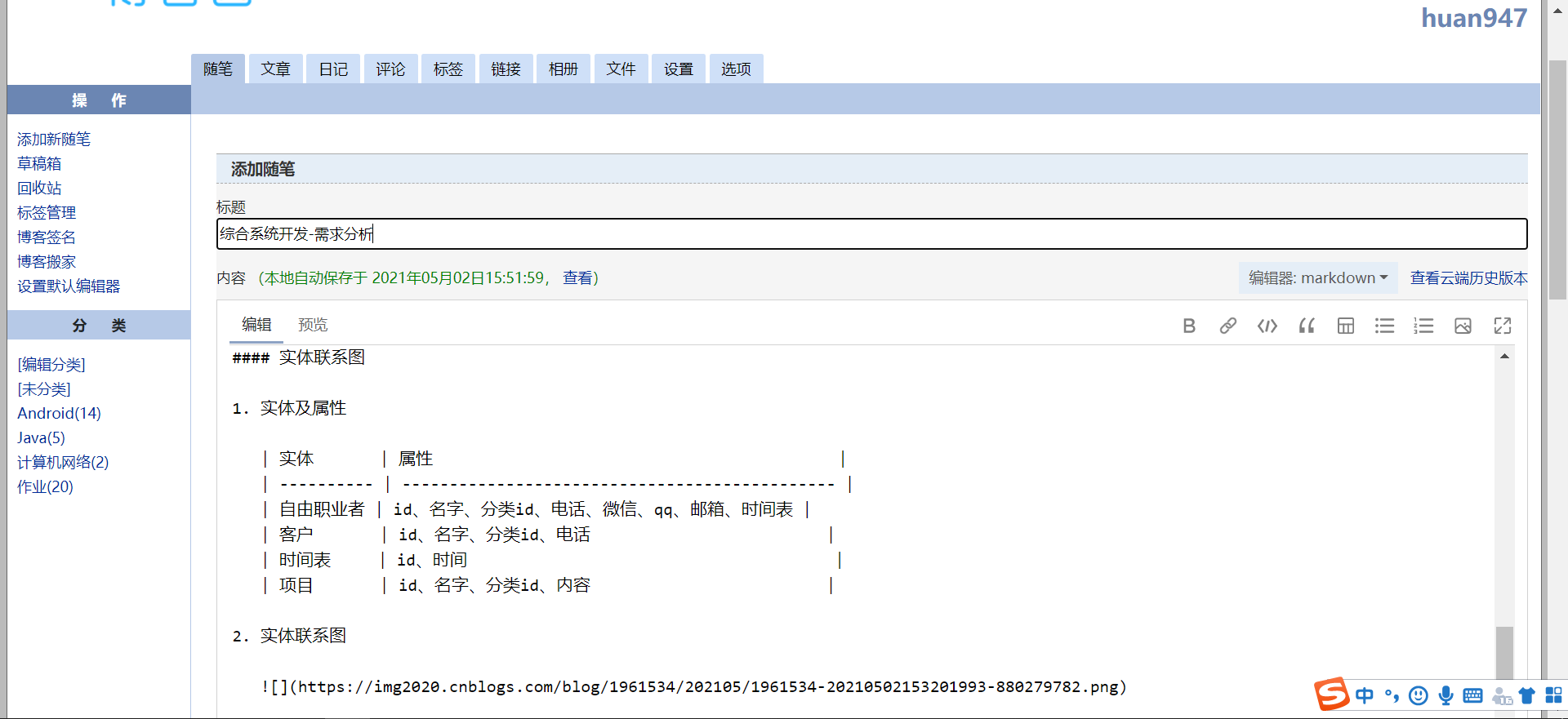

博客园后台截图
