关于华普物联HP-ERS-T200串口服务器UDP局域网通讯案例

硬件连接

两个 HP-ERS-T200 分别通过 USB 转 RS232 串口线连接到 PC 的 USB 口上，通过上位机设置参数，设置完参数后，将两个 HP-ERS-T200 通过网线直连。



电脑COM 口号确认

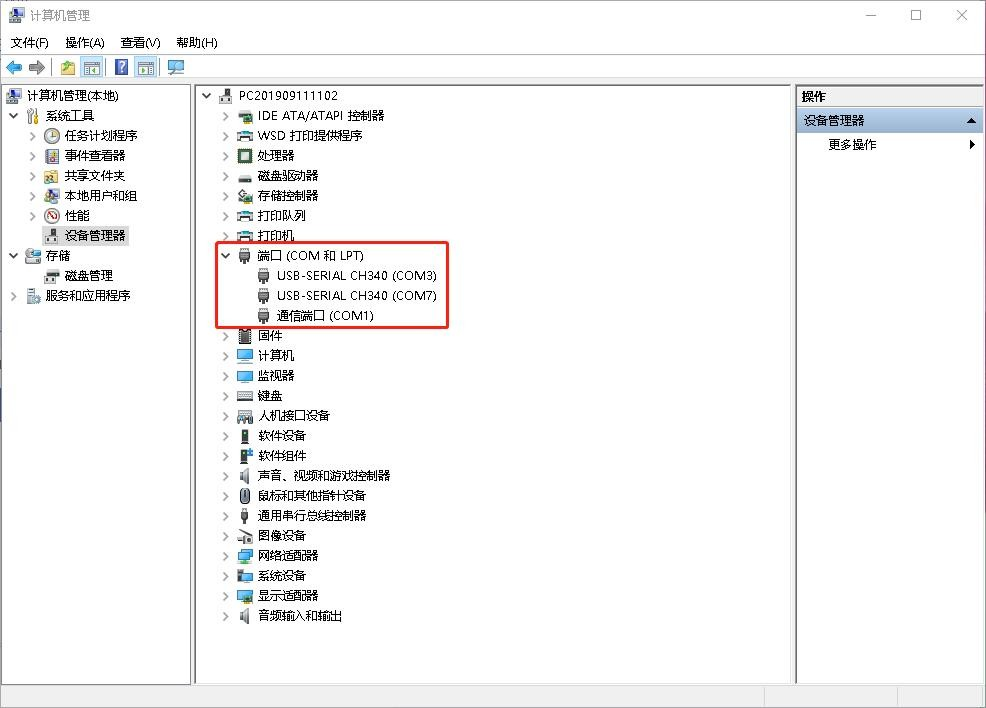

点击电脑计算机，右击之后，点击设备管理器，查看端口，确认 2 根 USB-RS232 串口线的 COM 口号。

产品参数设置

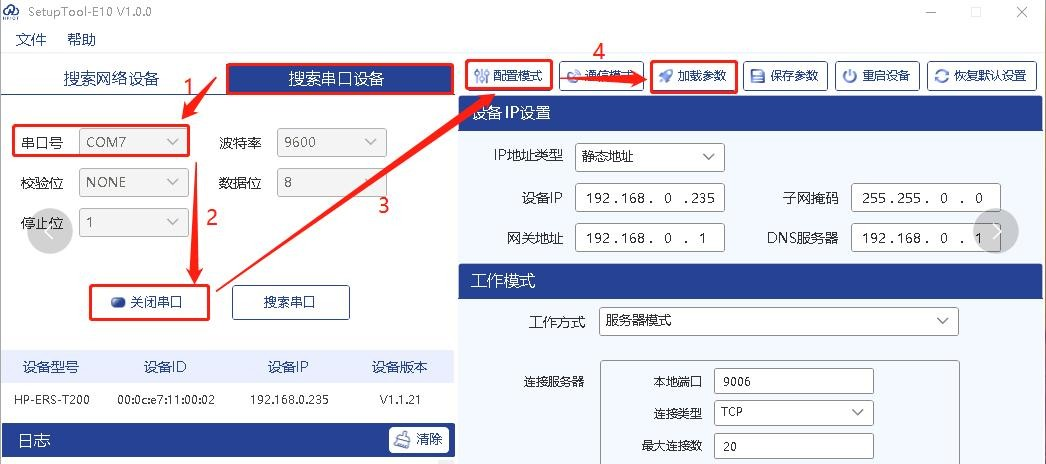

打开上位机软件，在“搜索串口设备”中，选择设备连接的 COM 口号，例如 COM7，打开串口。进入配置模式，并加载参数。

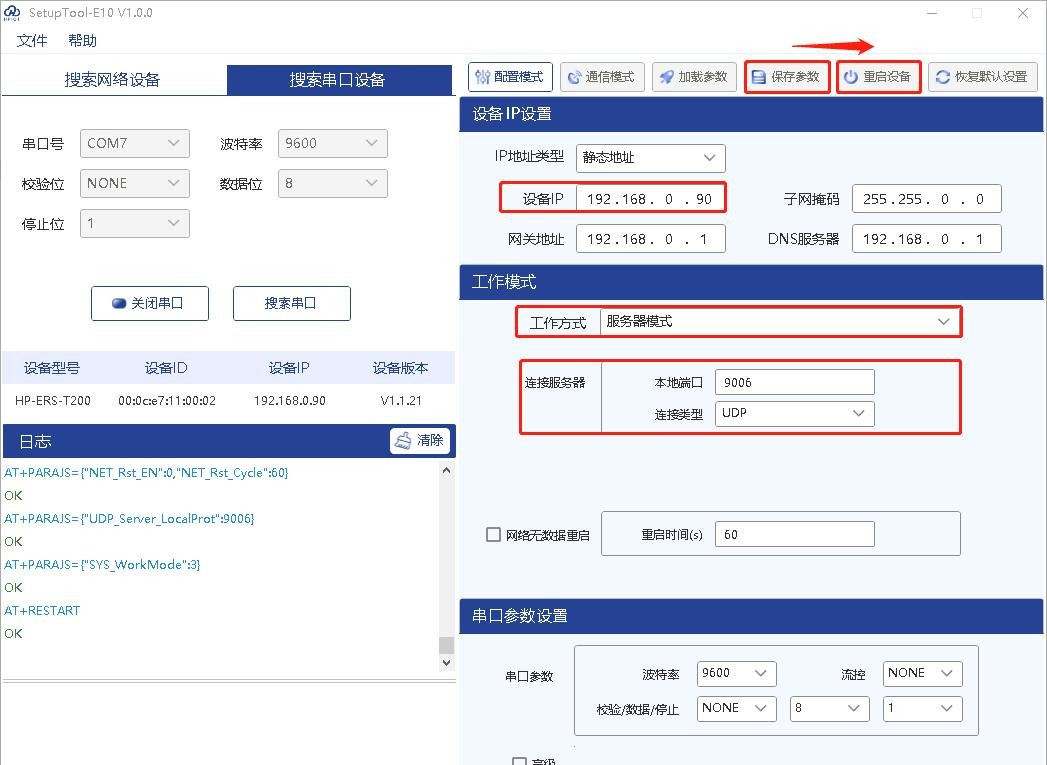

修改设备 IP 地址为“192.168.0.90”（此处不受限）。

修改工作方式为“服务器模式”，连接类型选择“UDP”，端口号设置为“9006”（此端口号不受限）。   设置完成后保存并重启。

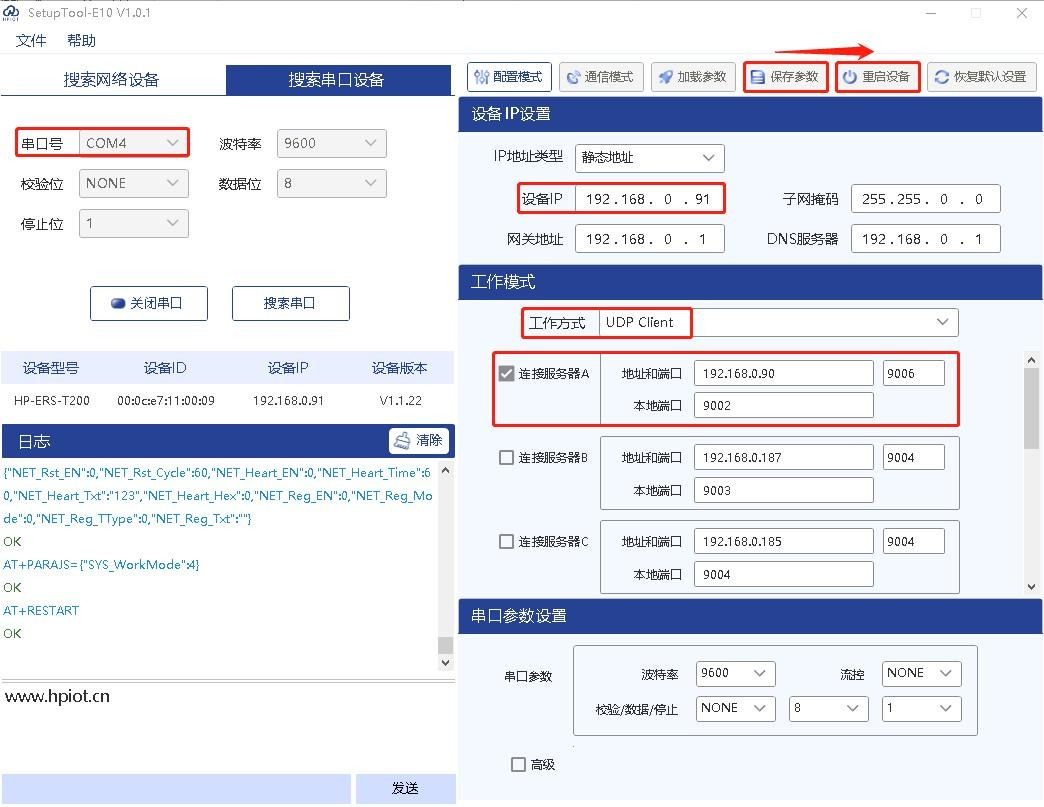

关闭串口后，选择 COM4，开始调试第二个设备。修改其 IP 为“192.168.0.91”（此处不受限，但不能与设备 1 相同）。

修改工作方式为“UDP Client”，打开 A 通道，地址输入第一个设备的 IP 地址，端口号输入第一个设备设置的端口号。即“192.168.0.90：9006”，本地端口设为“9002”。设置完成后保存并重启设备，然后关闭串口。

数据调试

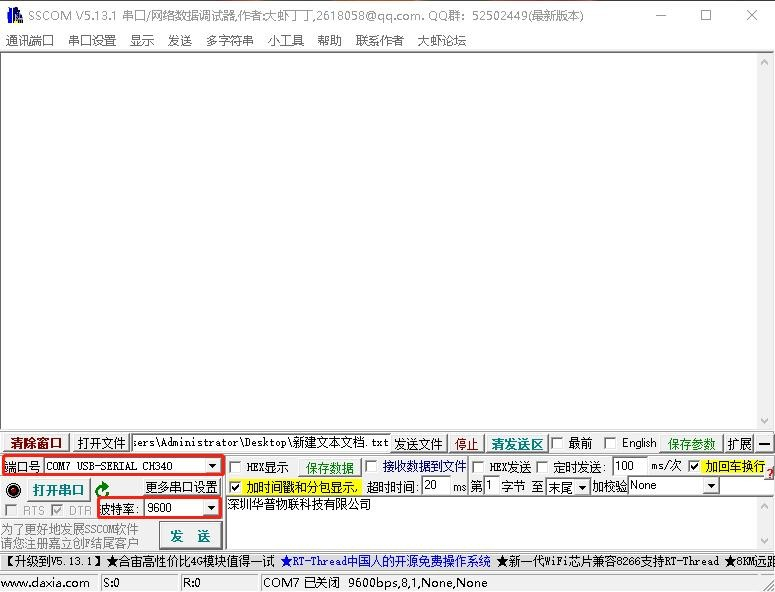

打开 2 个“串口调试助手”，端口号分别选择 COM7 和 COM4，波特率、数据位、停止位、校验位保证与设备参数一致。



透传测试

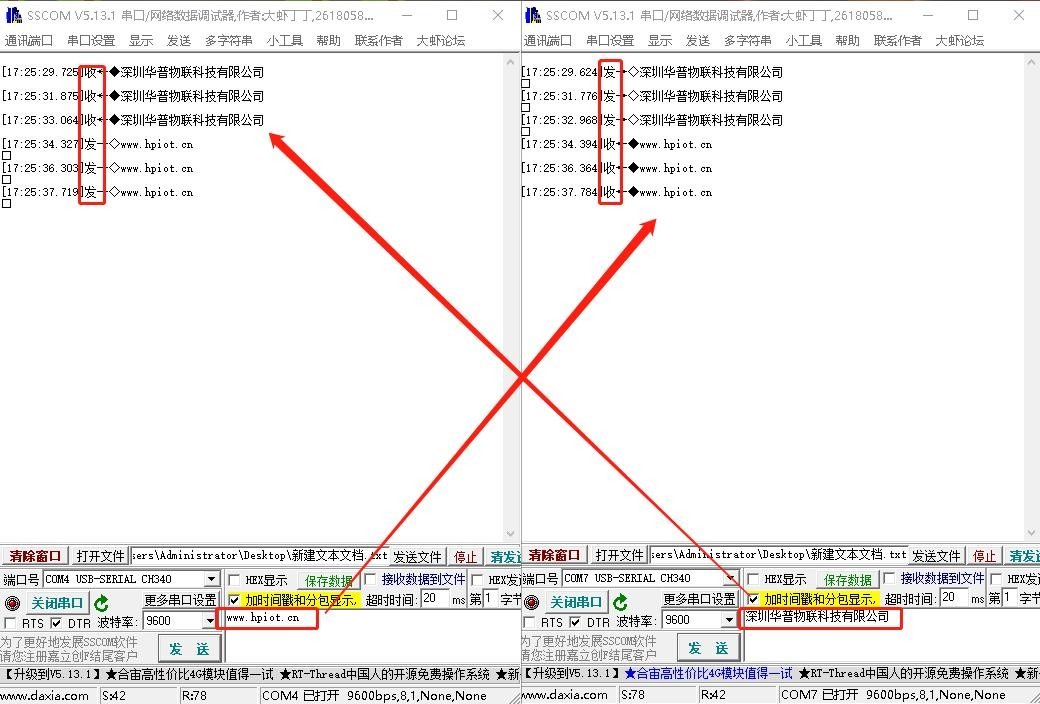

打开串口，并互发消息。测试两个 COM 口之间的数据传输，就是两个 HP-ERS-T200 的 RS232 串口间的数据传输。
