关于华普物联HP-ERS-T200串口服务器MQTT 对接百度云操作案例

HP-ERS-T200 支持 MQTT 功能，支持 EMQ、百度云、阿里云和腾讯云等平台对接。本文件以百度云对接做演示。



硬件连接



HP-ERS-T200 通过 USB 转 RS232 串口线连接到 PC 的 USB 口上，HP-ERS-T200 的网口通过网线直连交换机，且通过上位机配置软件设置参数。

电脑COM 口号确认

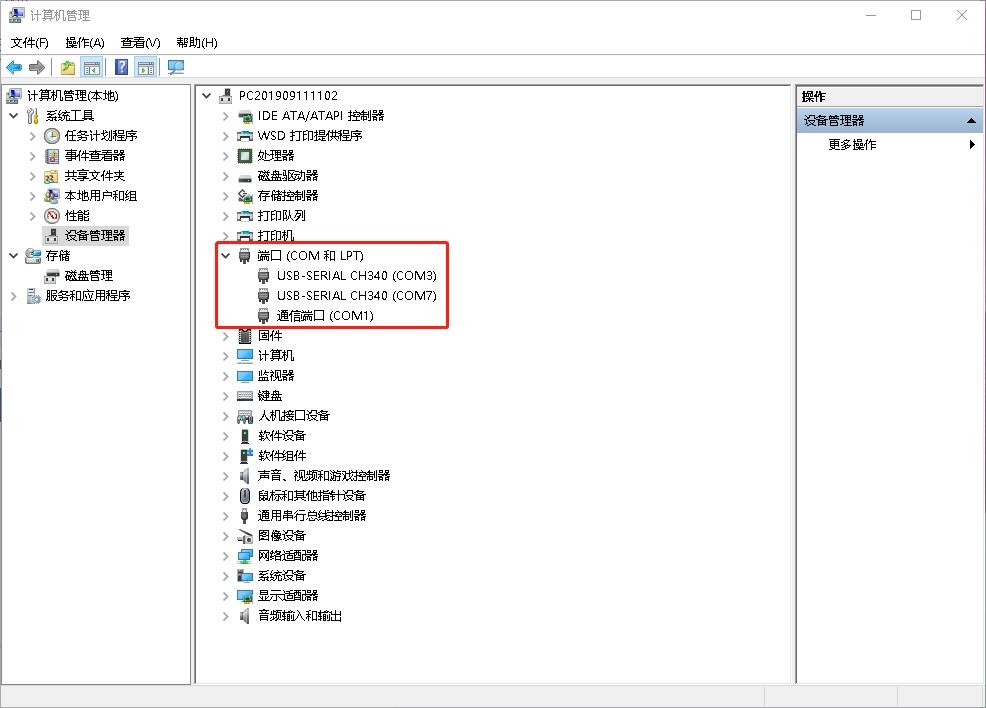

 点击电脑计算机，右击之后，点击设备管理器，查看端口，确认 USB-RS232 串口线的 COM 口号。





百度智慧云创建设备

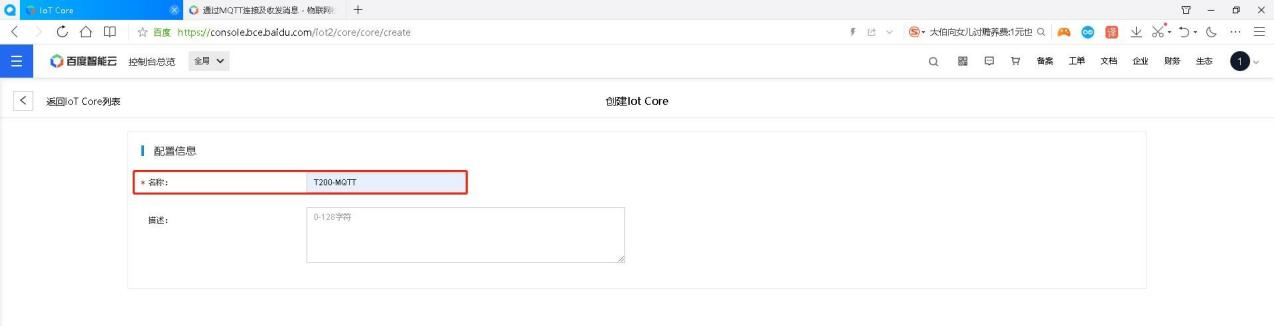

1.登录百度智慧云，https://cloud.baidu.com，在“产品”→“物联网核心套件”→“实例列表”中创建新“Iot Core”。

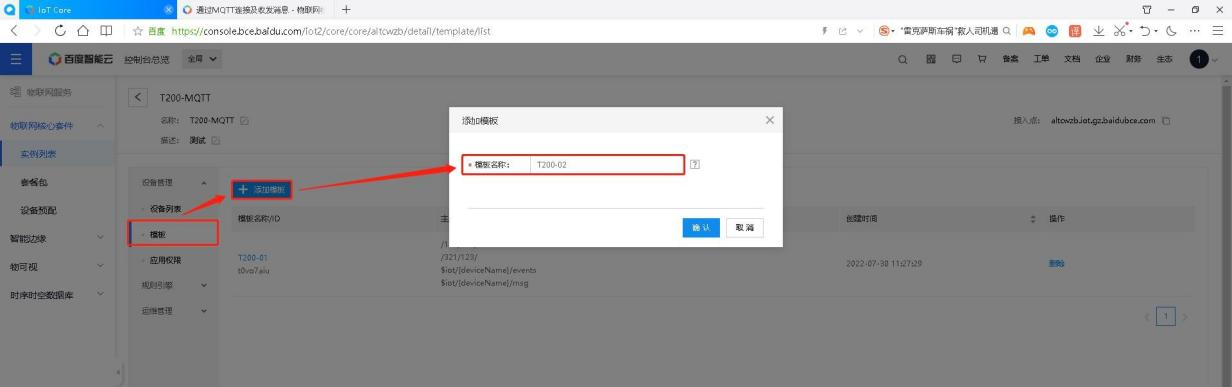

2.创建完成后，进入新创建的“Iot Core”，在“设备管理”中创建新模板。

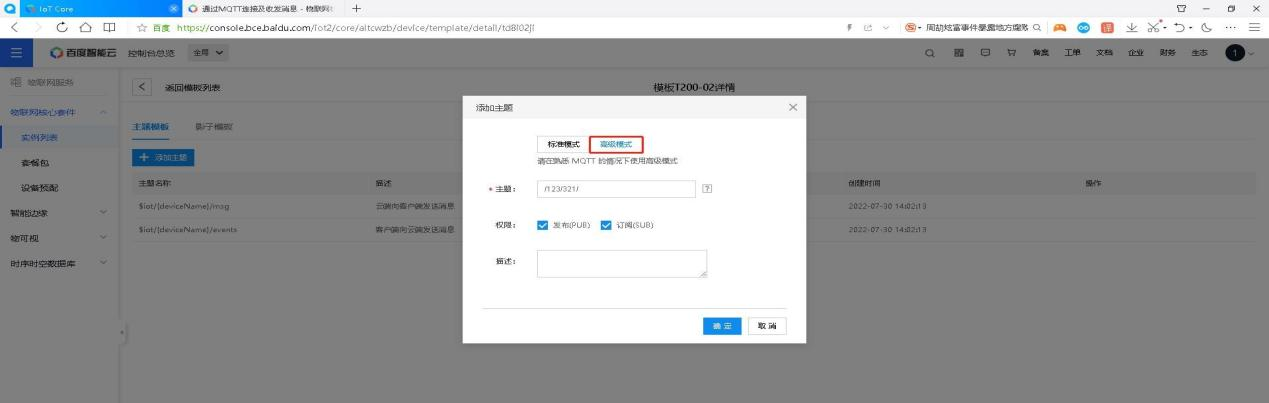

3.进入刚创建的模板，对刚创建的模板建立两个新主题。创建时需选择高级模式。此案例中，我们添加的两   个主题分别为“/123/321/”和“/321/123/”。

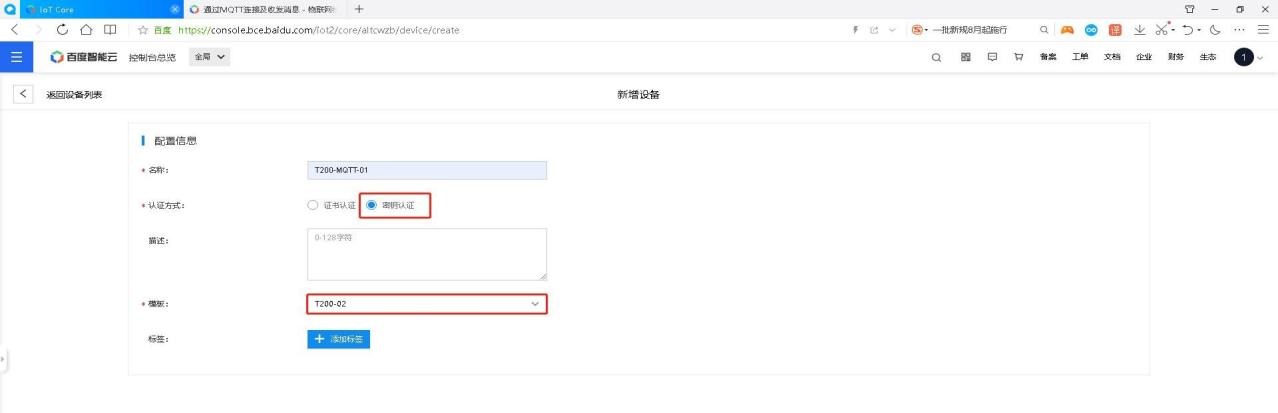

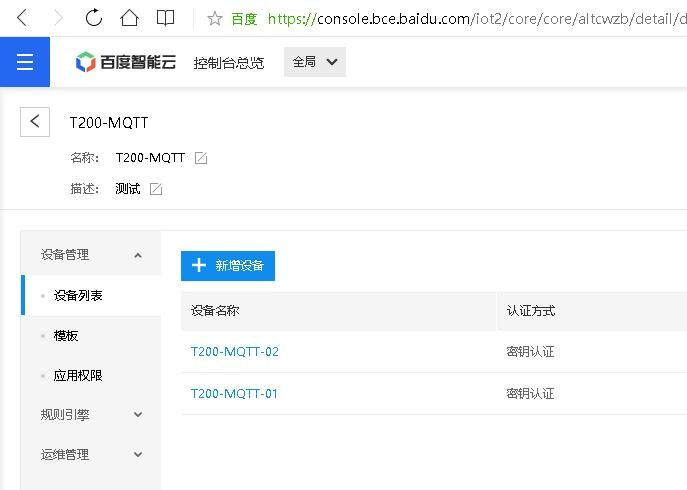

4.在“设备列表”中添加两个新设备，认证方式均为“密钥认证”，模块选择刚刚创建的新模块。

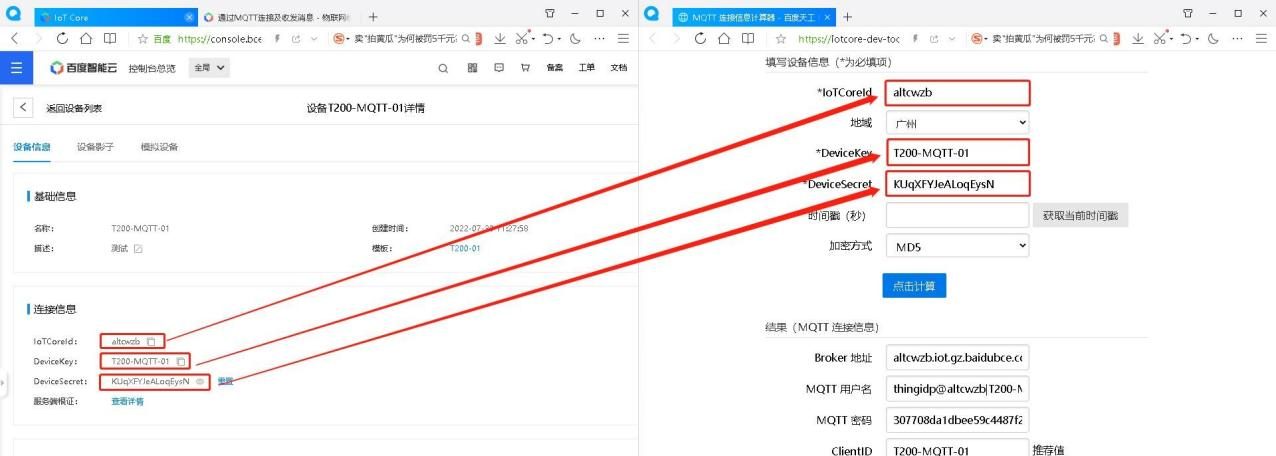

5.选择设备 T200-MQTT-01，打开网页 https://iotcore-dev-tool.gz.bcebos.com/mqtt-sign/，将以下信息输入，计算出 MQTT 连接信息。





上位机配置

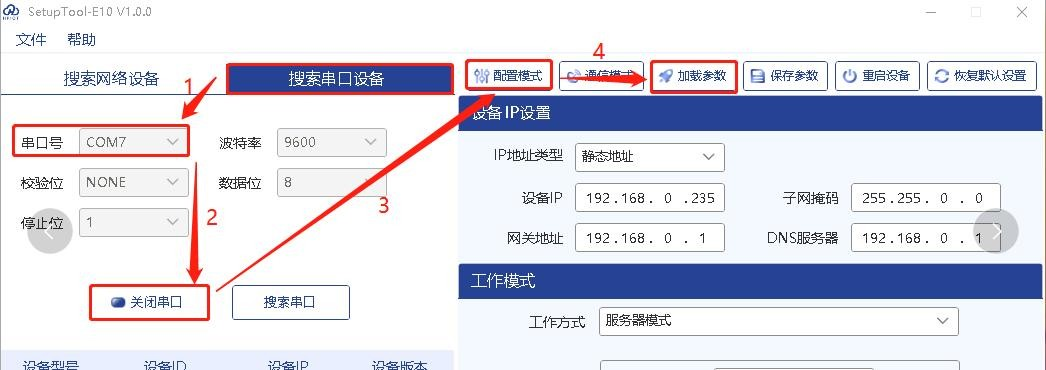

1.打开上位机软件，在“搜索串口设备”中，选择设备连接的 COM 口号，例如 COM7，打开串口。进入配置模式，并加载参数。

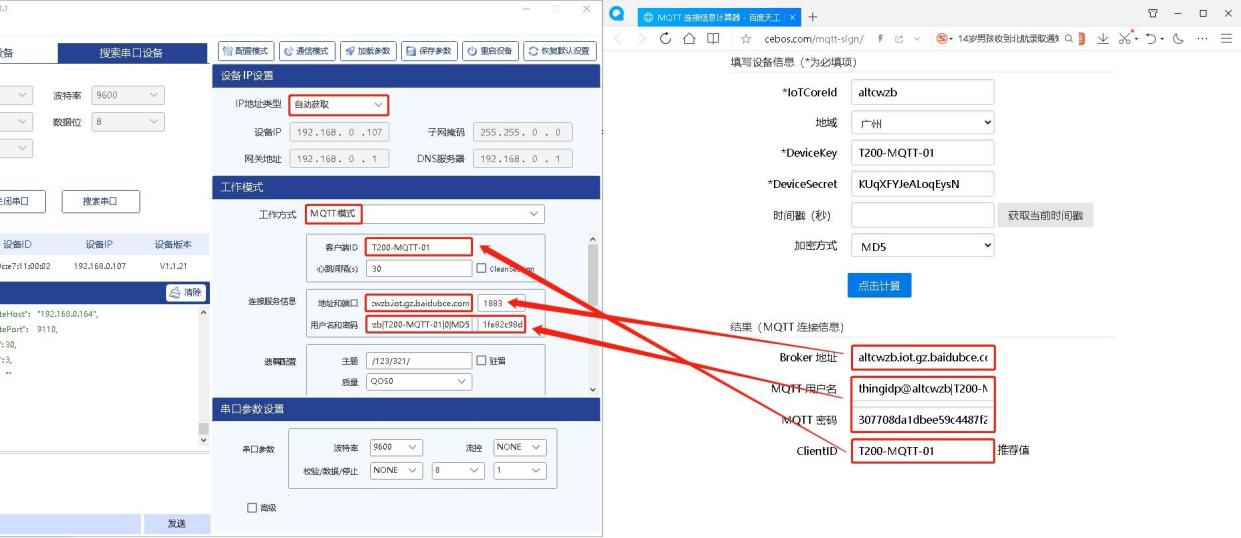

2.将设备 IP 改为“动态 IP”，“工作方式”改为“MQTT 模式”，并将刚刚计算出的 MQTT 信息填入。

3.将 T200 遗嘱主题和发布主题设为“/123/321/”，订阅主题设为“/321/123/”（发布和订阅主题内容均不受限制，此处只是作为参考示例）。端口号为“1883”（我们默认 MQTT 的连接协议为“TCP”，所以此处为固定端口号 1883。详细规则请参考百度云操作指南：https://cloud.baidu.com/doc/IoTCore/s/Akck4811r）。保存后重启，并关闭串口。

八、百度云模拟设备

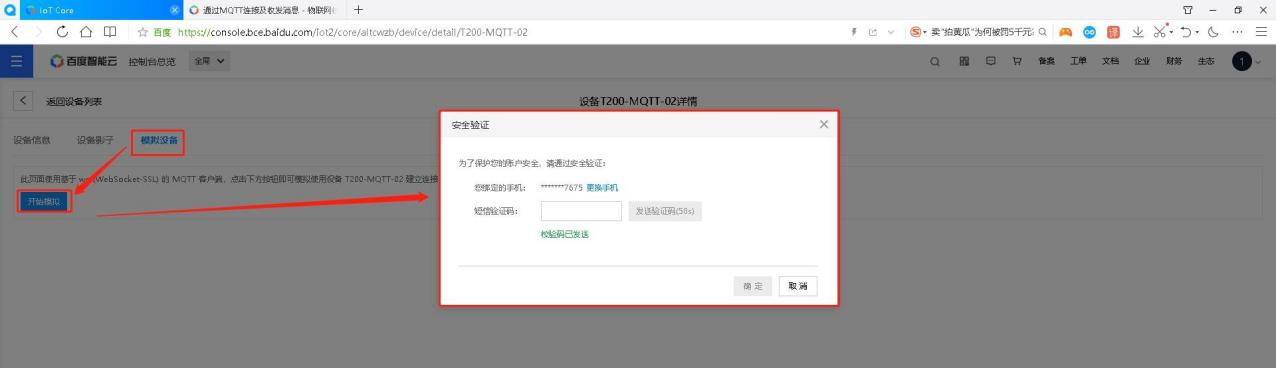

 进入百度云，选择设备 T200-MQTT-02，选择模拟设备。

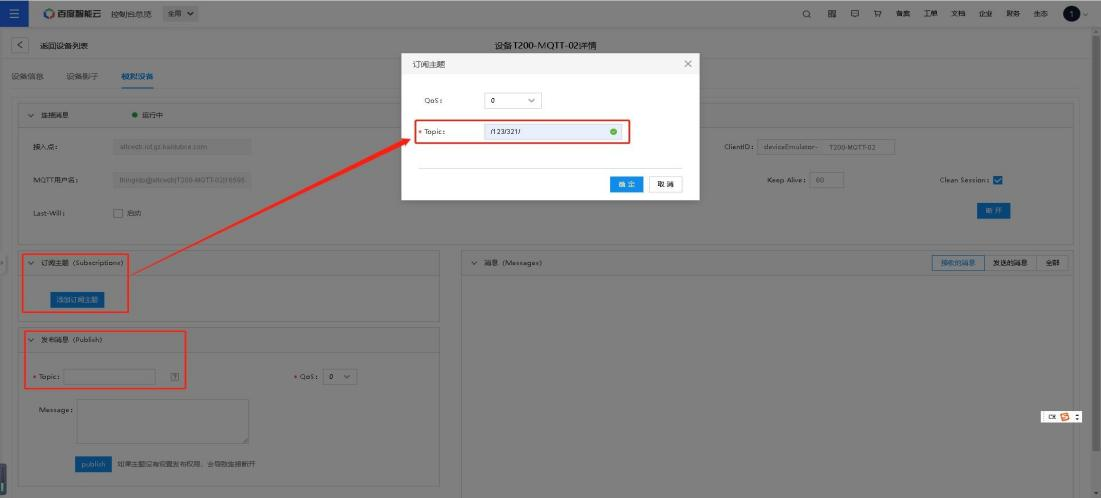

进入模拟设备后，订阅主题设为“/123/321/”，即 T200 设备的发布主题；发布主题设为“/321/123/”， 即 T200 设备的订阅主题。



九、发布测试

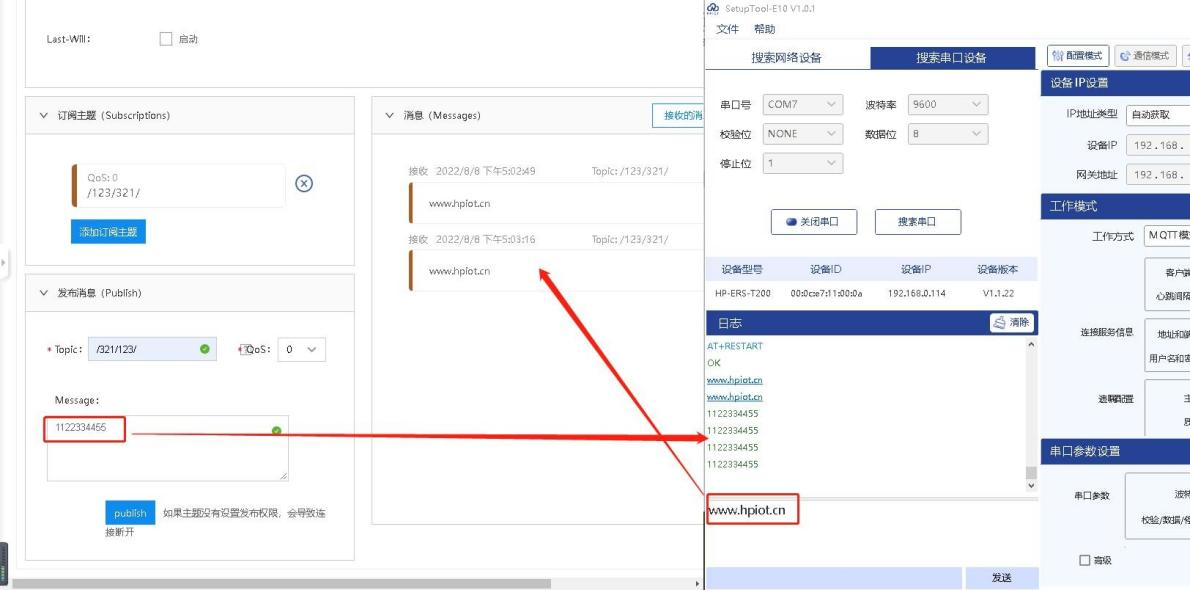

 在百度云和上位机中，依次发布消息，对方均能接收，至此完成 MQTT 操作演示。
