华普物联 HP-ERS-T200的 MQTT工作模式接入阿里云示例教程

一、需准备事项：

1、注册阿里云平台账号

https://account.aliyun.com/login/login.htm

2、设备接入阿里MQTT物联网平台参数计算工具

http://www.hpiot.cn/index/Download/down.html?id=22

3、华普E10&ERST200调试工具

http://www.hpiot.cn/index/Download/down.html?id=23

4、HP-E10 或 HP-ERS-T200 、网线、电源、串口线等

二、示例操作流程

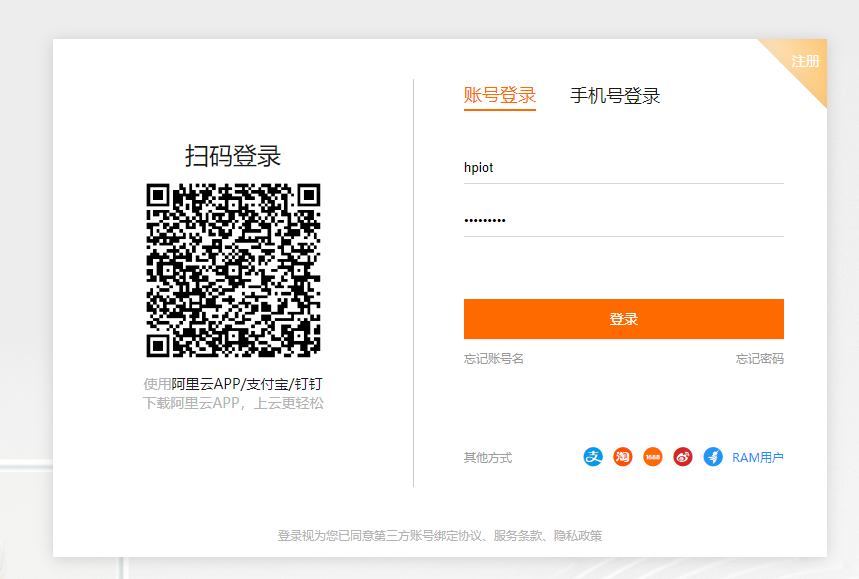

1、登录阿里云

https://account.aliyun.com/login/login.htm

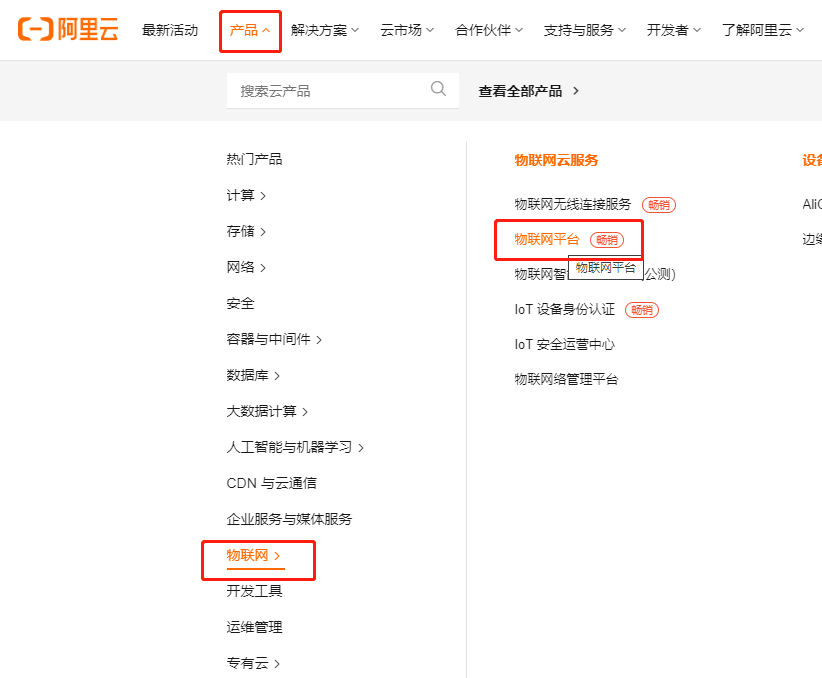

2、登录后，选择 产品-->物联网-->物联网平台  点击物联网平台

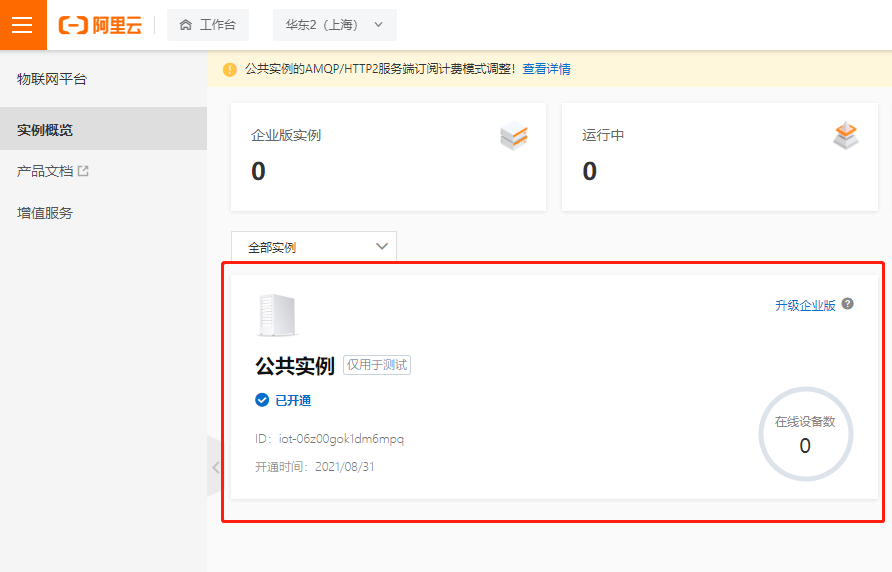

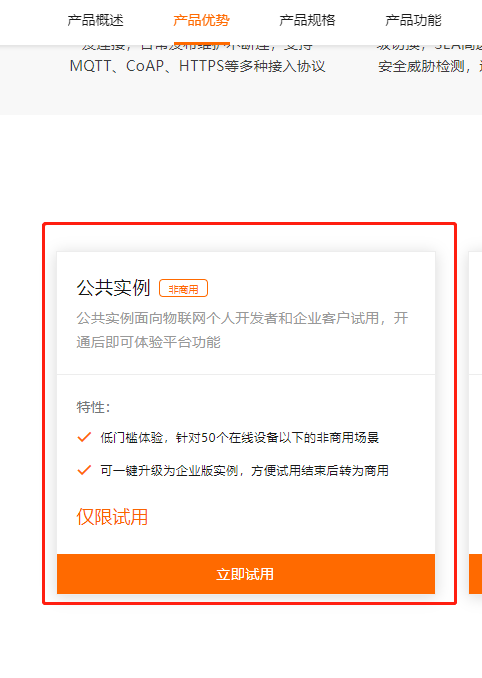

3、进入公共实例试用入口，点击立即试用，进入实例页面

4、点击并开通公共实例

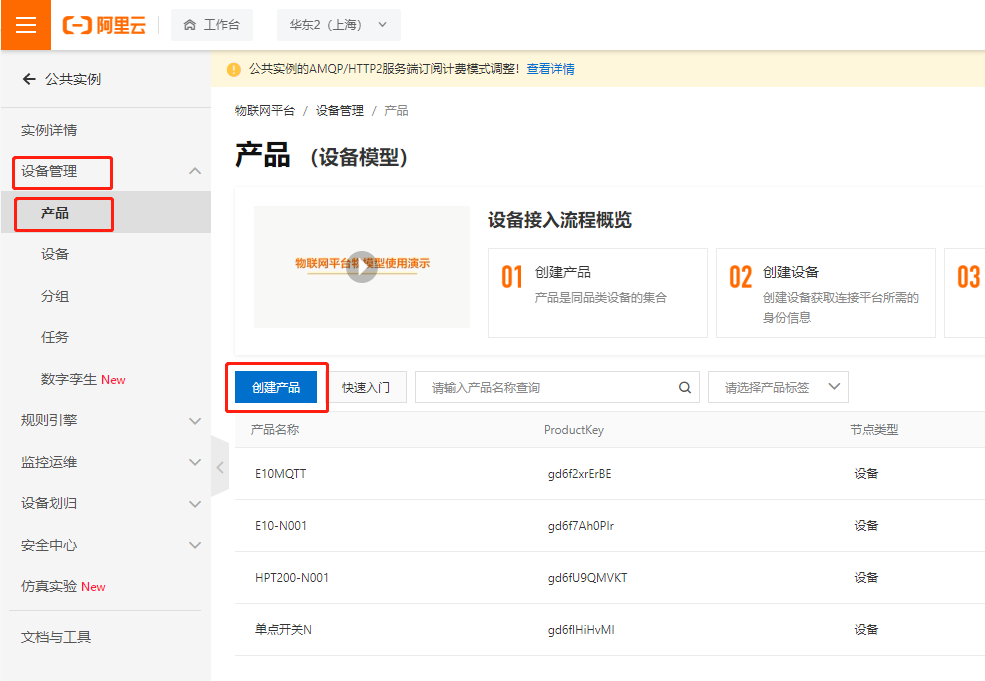

5、进入实例，选择 设备管理-->创建产品

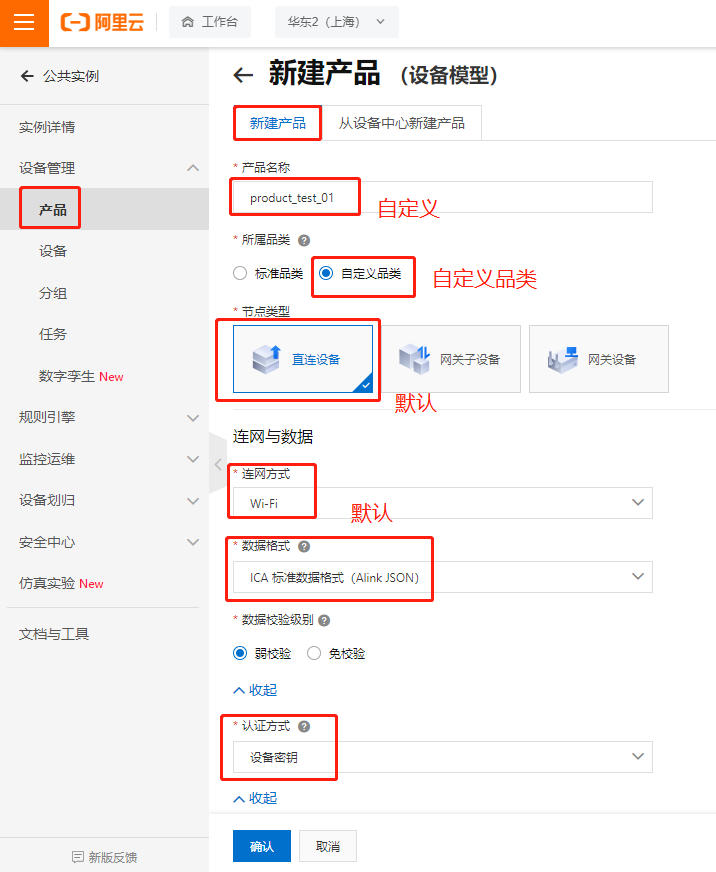

6、创建产品品类，设置选择如图，创建示例产品：product_test_01

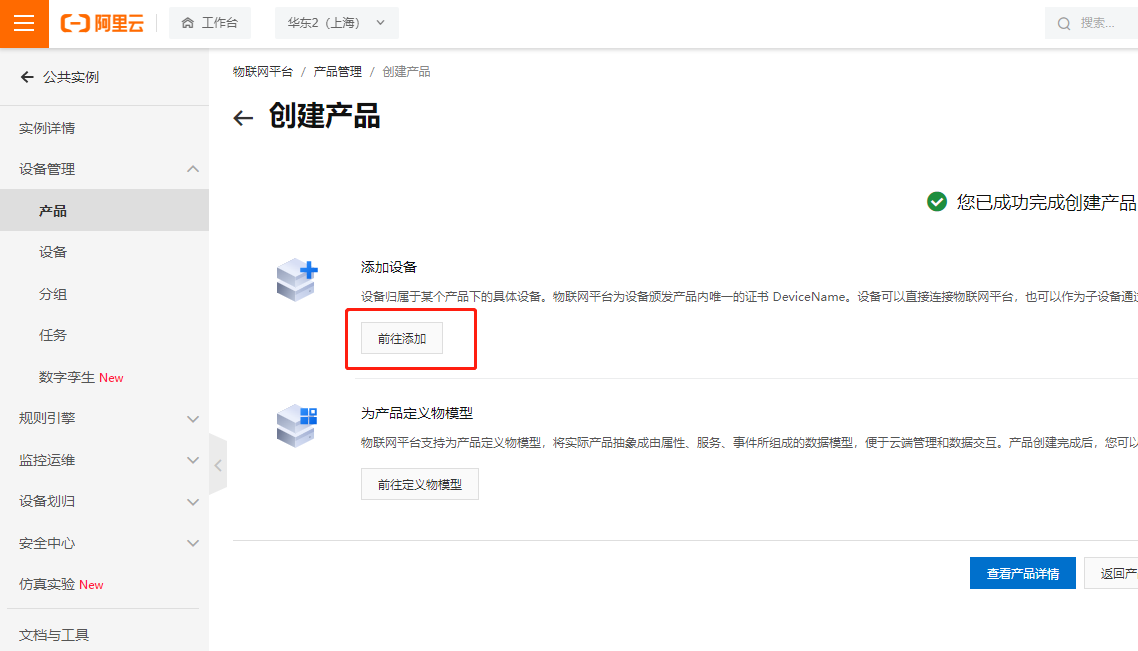

7、创建完成，前往添加设备

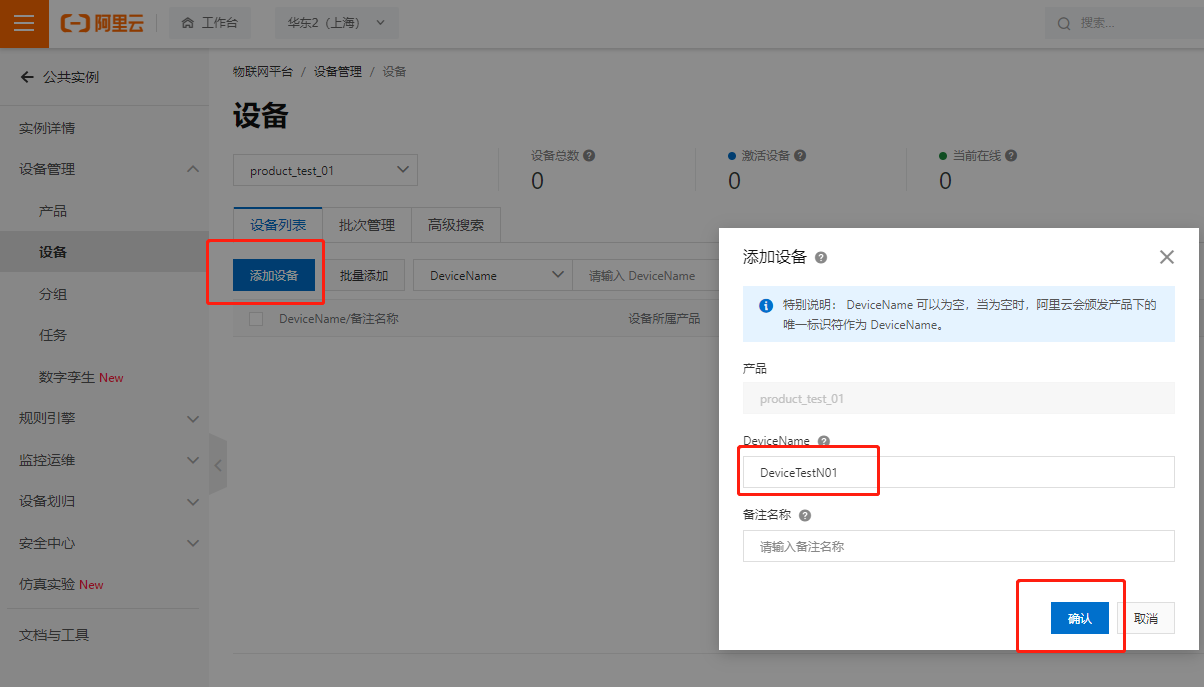

8、添加设备：DeviceTestN01

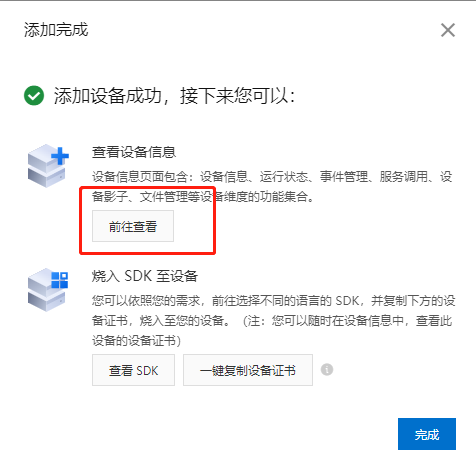

添加完成，前往查看

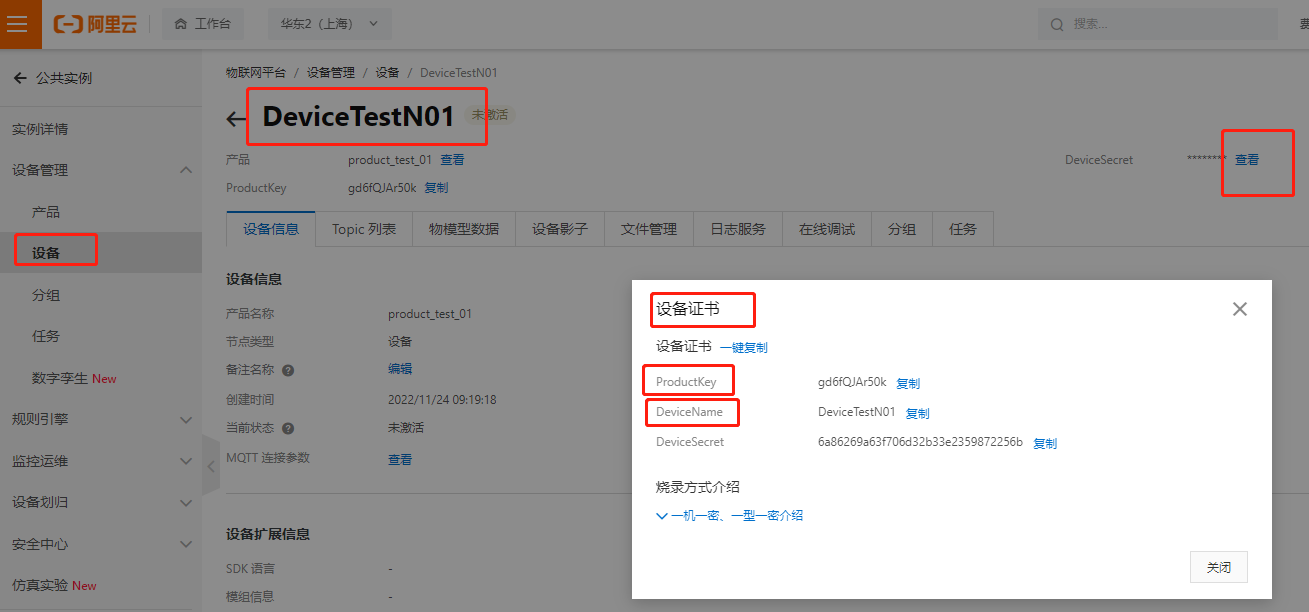

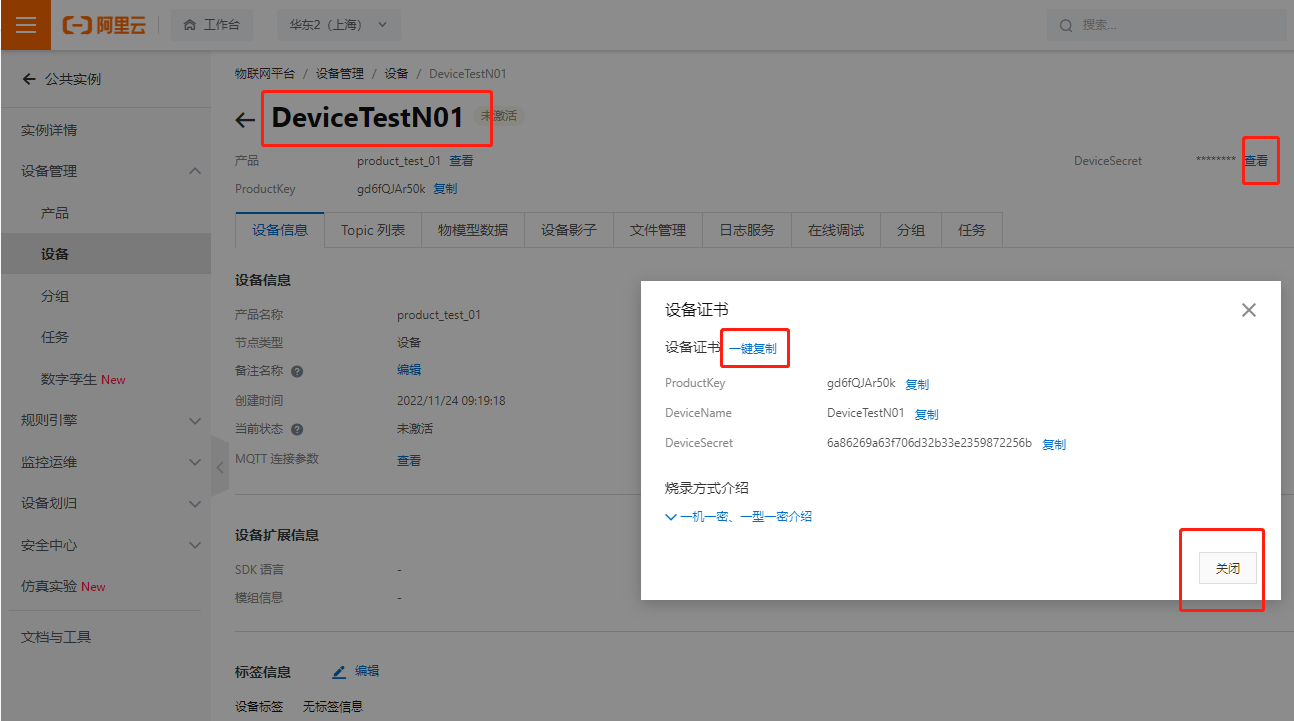

9、查看创建设备，查看设备证书信息，点击一键复制

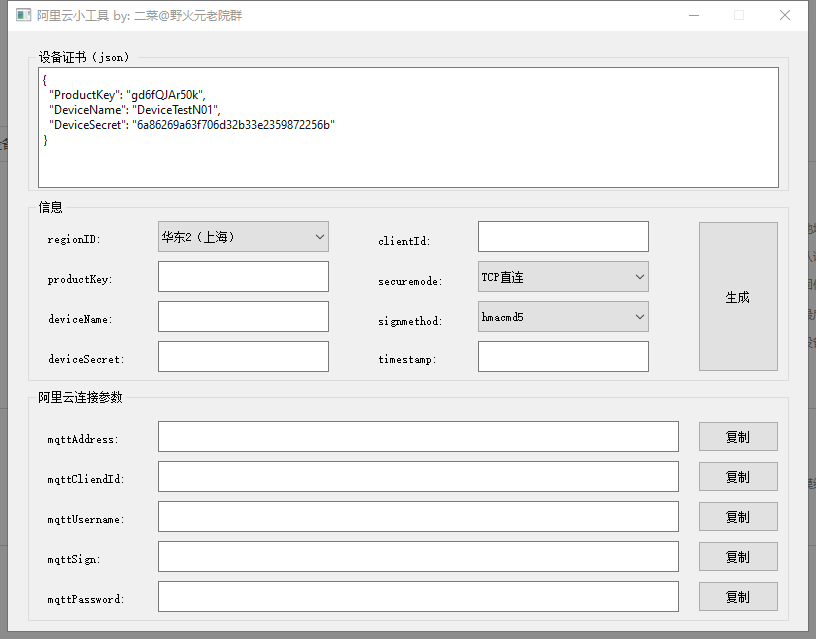

10、打开准备好的  阿里云MQTT连接参数生成器.exe  将复制的设备证书信息粘贴到工具软件

http://www.hpiot.cn/index/Download/down.html?id=22

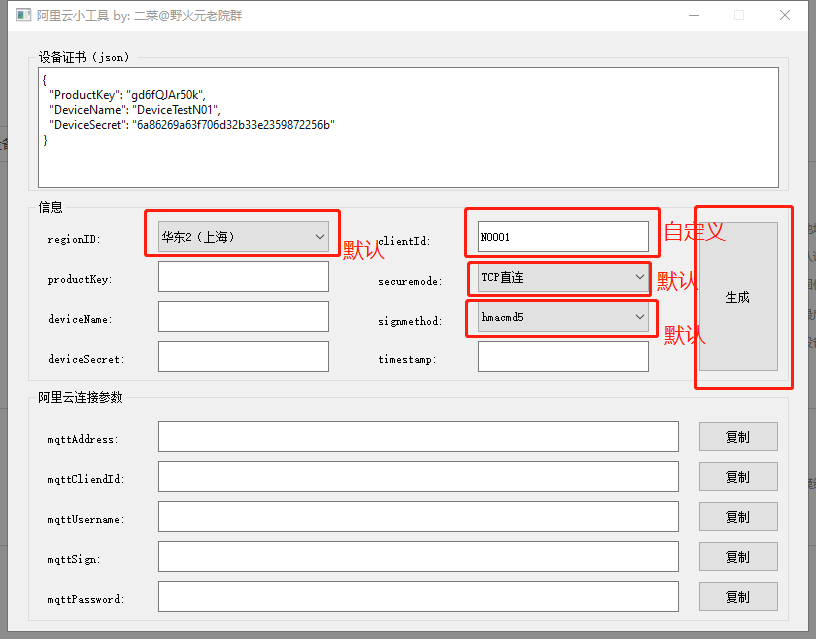

11、在连接参数生成器 中配置必要参数，如图

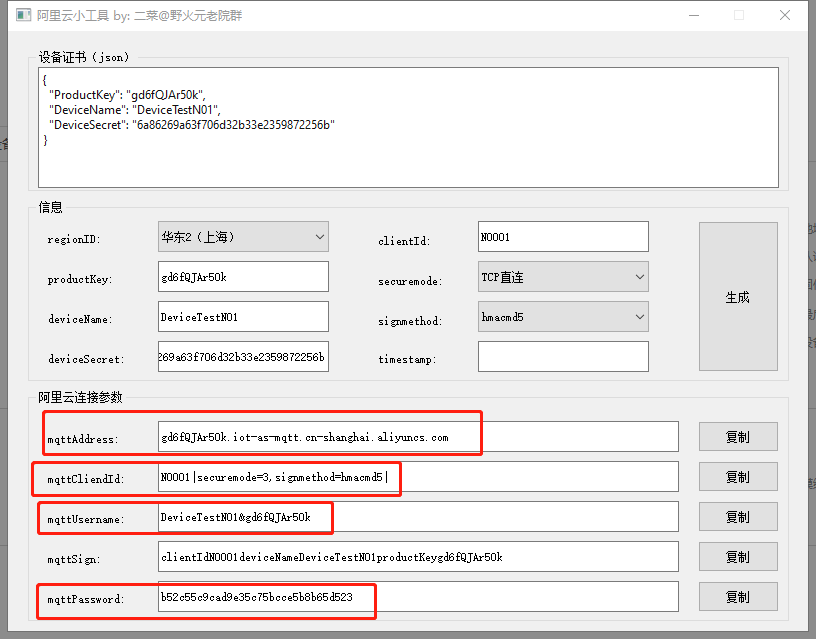

12、配置好必要参数后，点击  生成，生成器会自动生成所需参数，如图

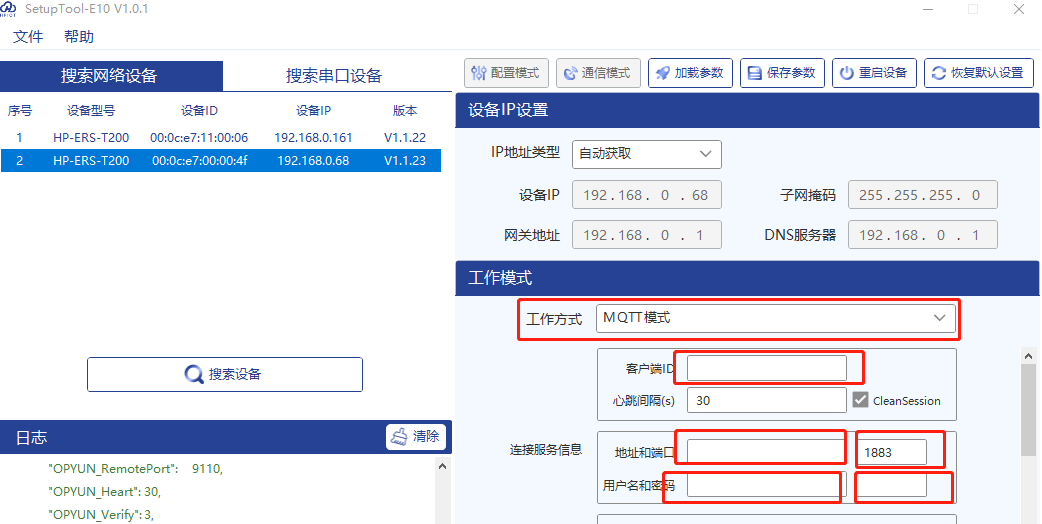

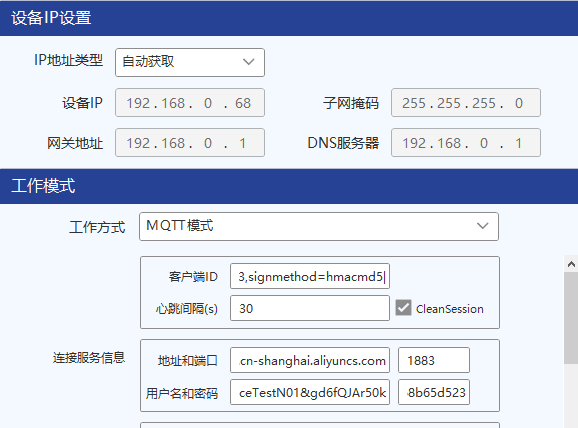

13、此时给E10或ERST200设备上电，并打开调试工具，进入参数设置页面，选择MQTT工作模式，并进行参数设置。http://www.hpiot.cn/index/Download/down.html?id=23







连接参数信息：

1、工作方式：MQTT模式

2、客户端ID：生成器生成的mqttClentId，示例：N0001|securemode=3,signmethod=hmacmd5|

3、地址和端口：生成器生成的mqttAddress，示例：gd6fQJAr50k.iot-as-mqtt.cn-shanghai.aliyuncs.com    端口默认：1883

4、用户名：生成器生成的mqttUsername，示例：DeviceTestN01&gd6fQJAr50k

5、用户密码：生成器生成的mqttPassword，示例：b52c55c9cad9e35c75bcce5b8b65d523

至此，MQTT连接信息填写完毕





填写MQTT工作模块 遗嘱配置  发布配置  订阅配置

阿里云平台MQTT消息发布和订阅主题的格式

遗嘱主题：/+ProductKey/+DeviceName/user/error  示例：/gd6fQJAr50k/DeviceTestN01/user/error

发布主题：/+ProductKey/+DeviceName/user/update  示例：/gd6fQJAr50k/DeviceTestN01/user/update

订阅主题：/+ProductKey/+DeviceName/user/get  示例：/gd6fQJAr50k/DeviceTestN01/user/get

ProductKey 和 DeviceName 都在设备证书中，如图

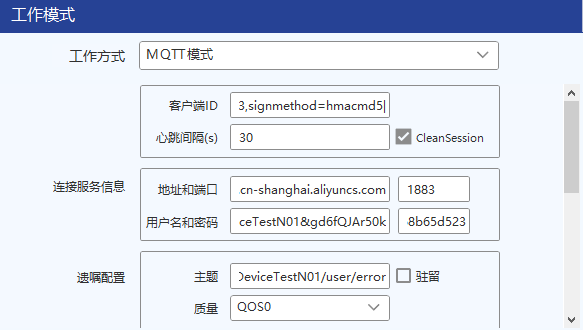

遗嘱配置  发布配置  订阅配置 参数填写完后，如图

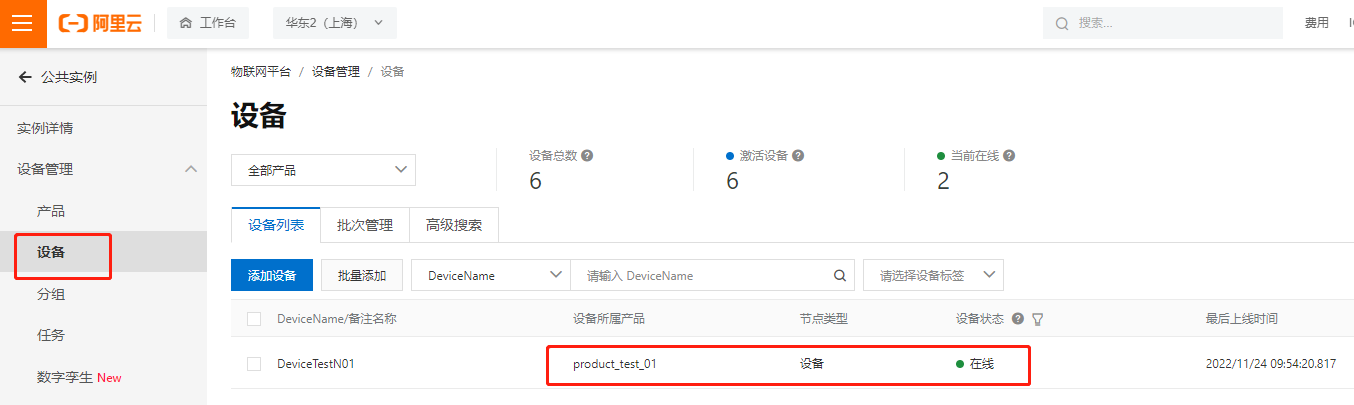

14、保存ERST200 MQTT连接参数，重启设备，查看阿里云平台设备状态，由未激活状态  显示  在线

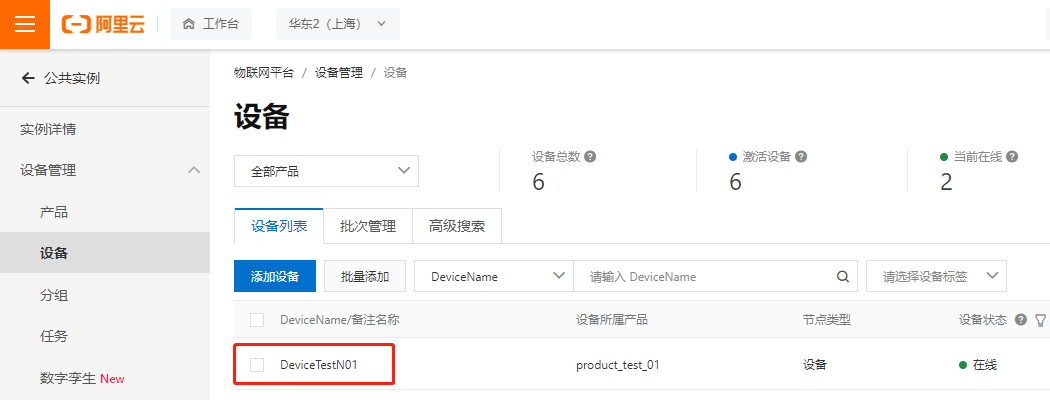

15、点击设备 DeviceTestN01

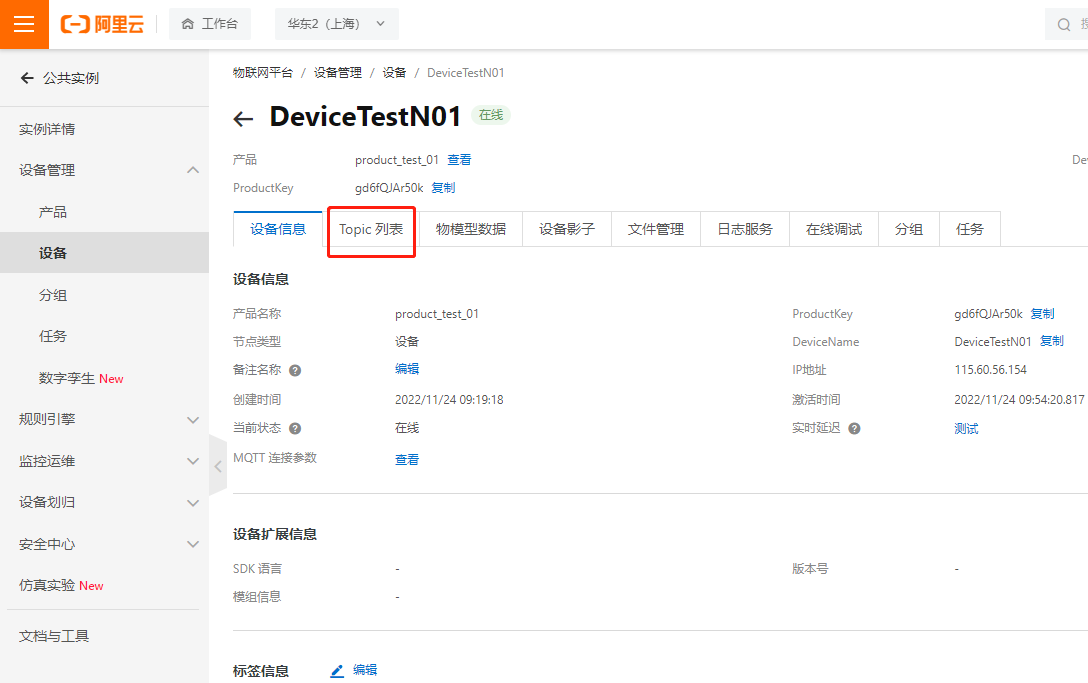

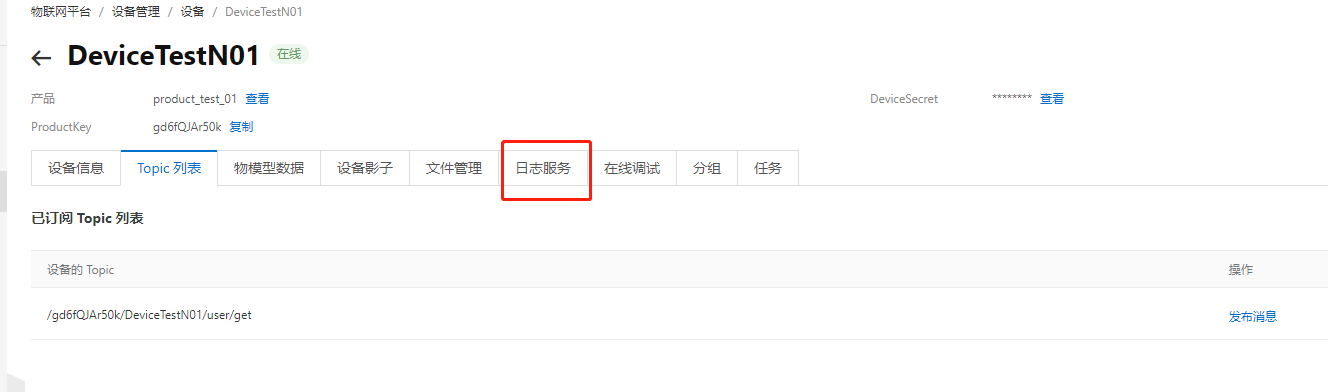

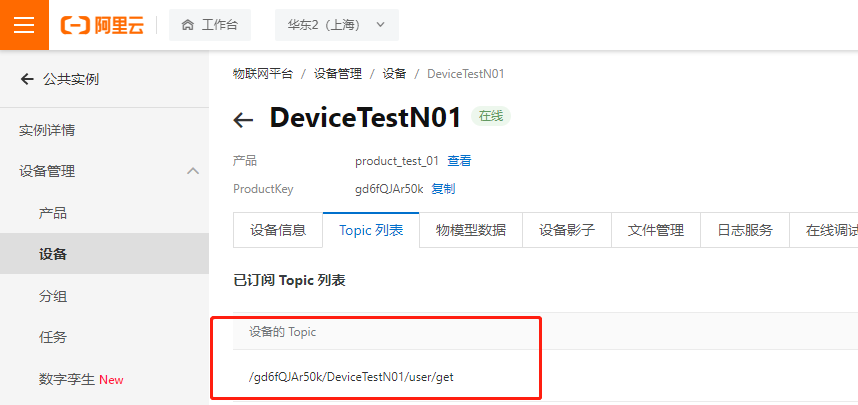

展开设备详情，如图。点击Topic列表，会看到ERST200订阅的主题信息

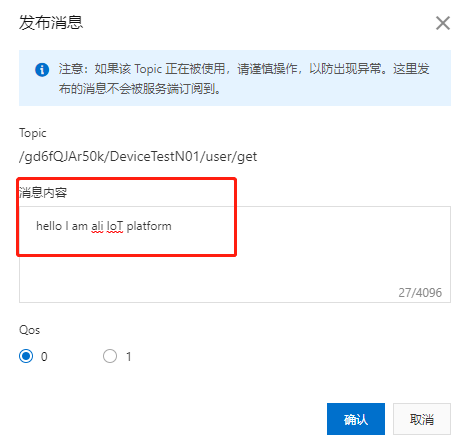

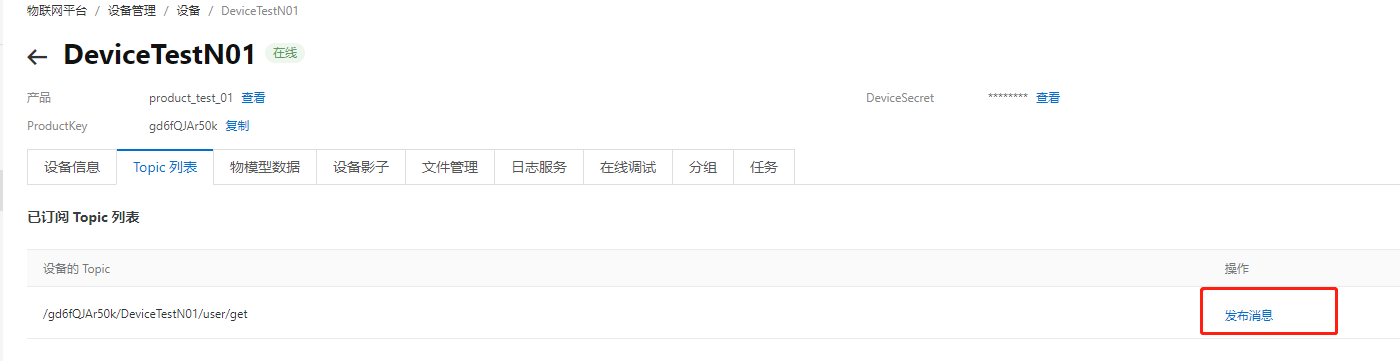

16、接下来做数据发送测试，首先从平台向设备发送数据。查看设备的订阅Topic，点击发布消息，如图



填写测试数据

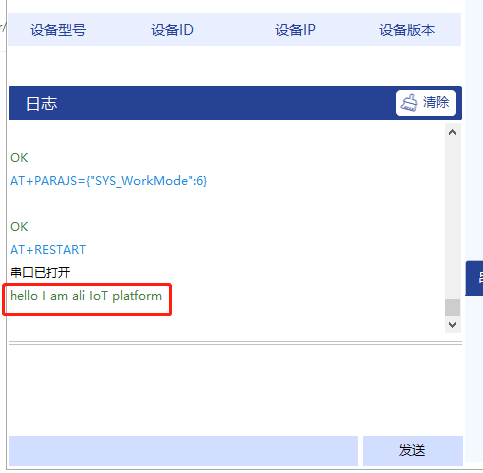

查看ERST200串口端是否收到阿里云平台发送的测试数据





然后测试ERST200向平台发送测试数据，数据发送完成后，我们查看设备的 日志服务

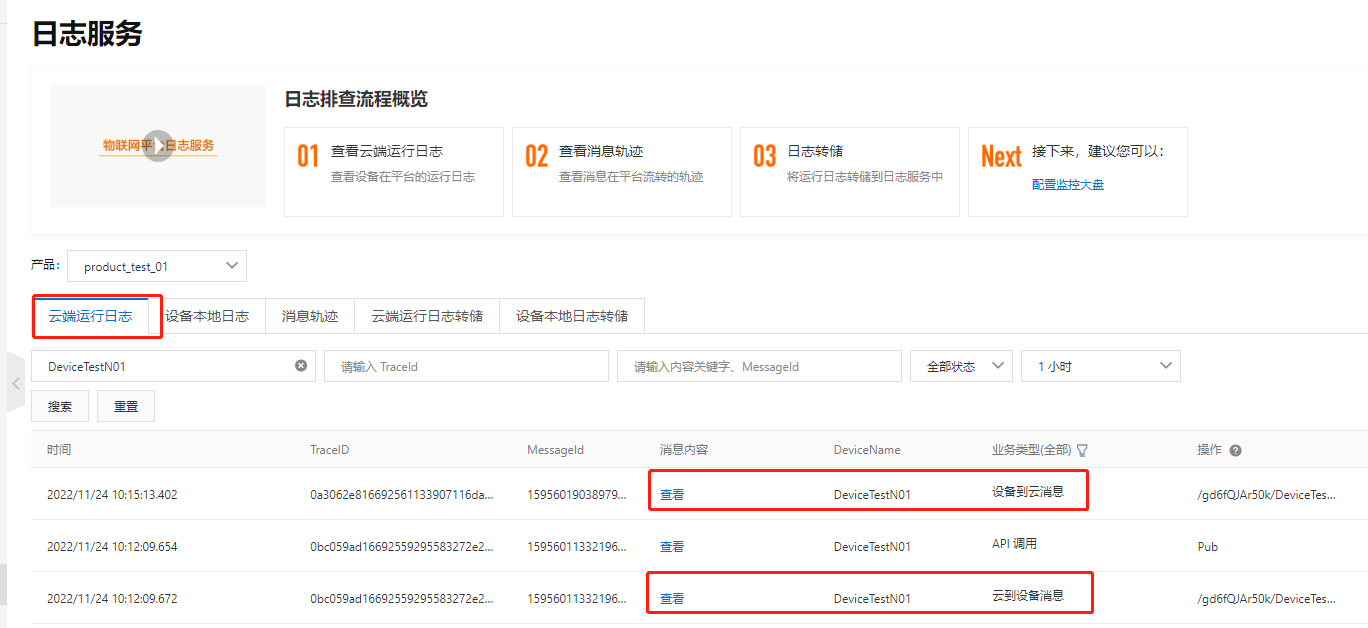

打开日志服务，查看云端运行日志，查看设备到云消息





点击查看后，如图，看到设备向阿里云平台发送的测试消息

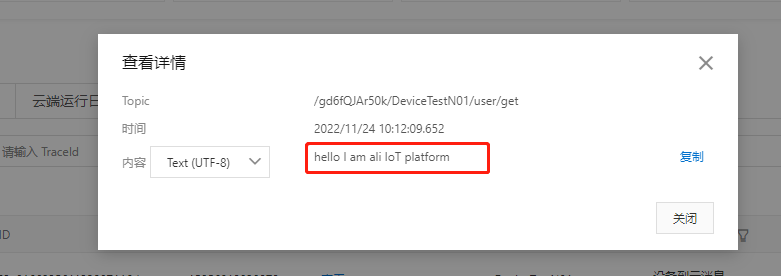

日志中记录设备和阿里云平台通讯的所有记录，例如，查看平台向设备发送的测试消息





至此，ERS-T200 连接阿里云平台示例流程结束。
