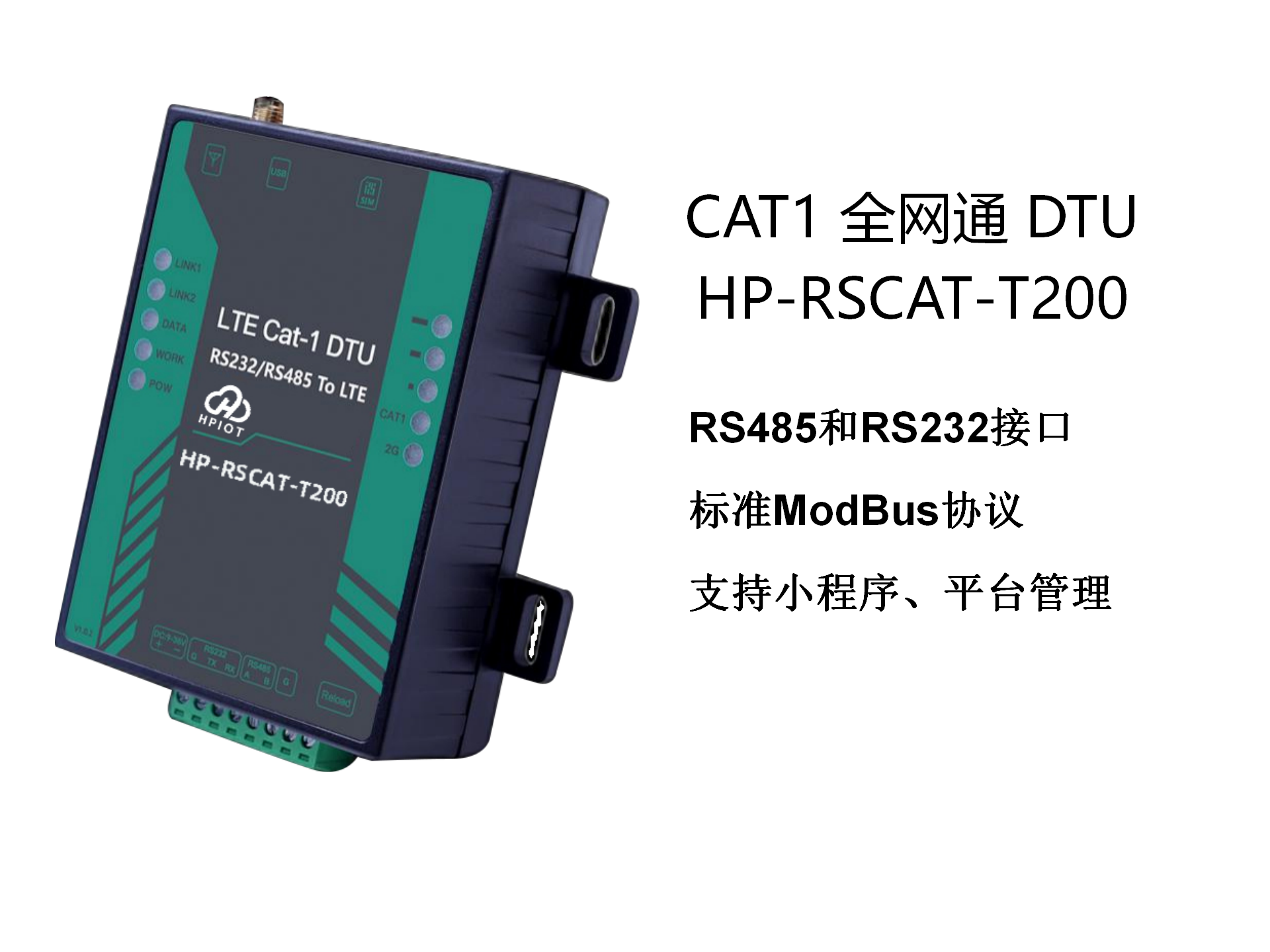

HP-RSCAT-T200 CAT1 DTU低延迟透传全网通CAT1网络数据支持MQTT协议工业级串口服务器联网模块RS485/RS232远程数据采集

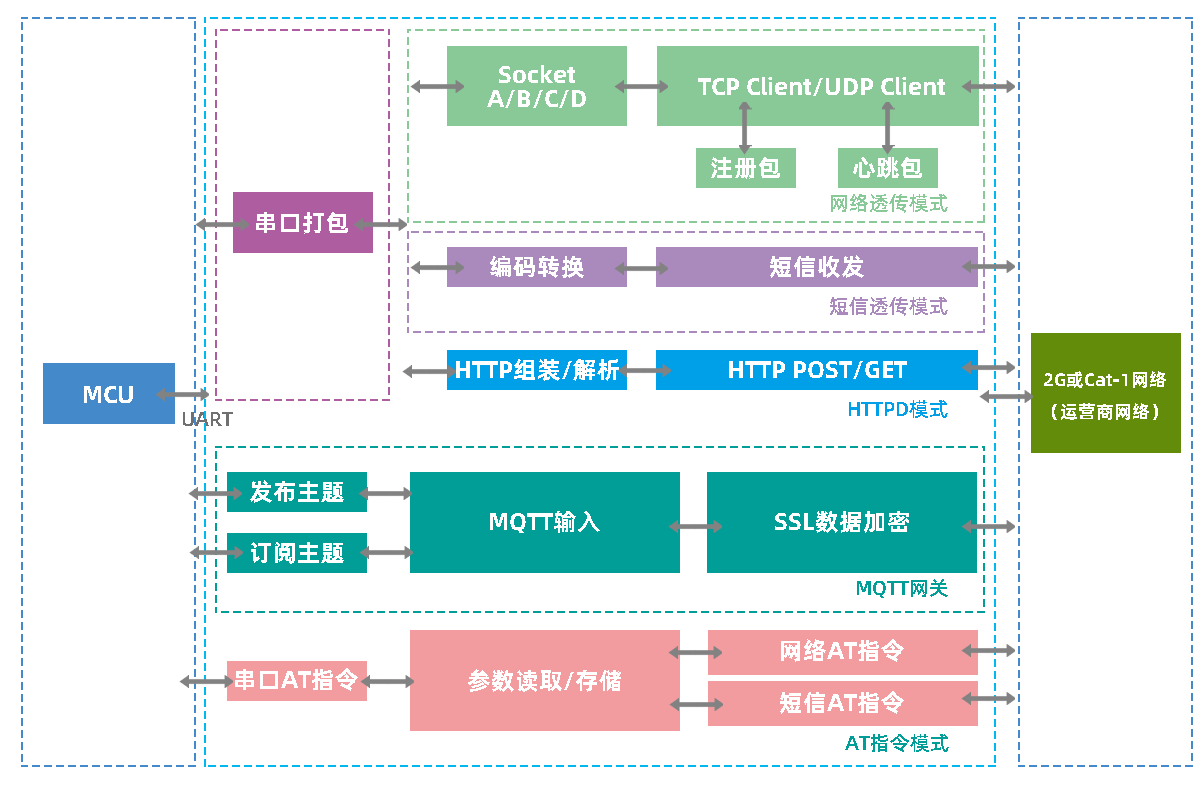

功能框图











硬件接口

HP-RSCAT-T200设计上保持了华普产品风格，贴膜采用绿色和黑色搭配的醒目设计，各种接口标识清晰可见，指示灯更加丰富，可以准确的判断DTU的工作状态。各种硬件接口如下图所示。





                           图 3  接口说明



功能应用

 网络透传模式

 注册包/心跳包机制

 Socket备份

 HTTPD模式

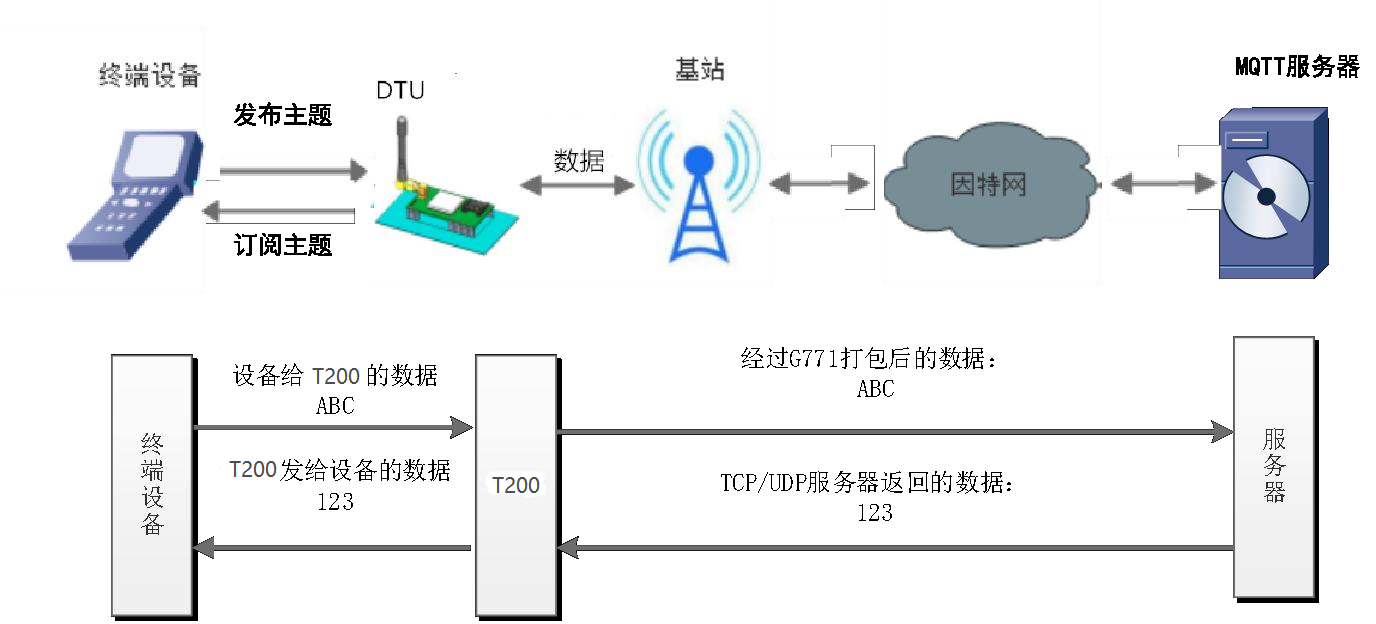

 MQTT模式

 通用MQTT









特色功能

安全机制

 FTP升级

 基站定位

无数据/连接重启机制

 AT指令设置

套接字分发功能

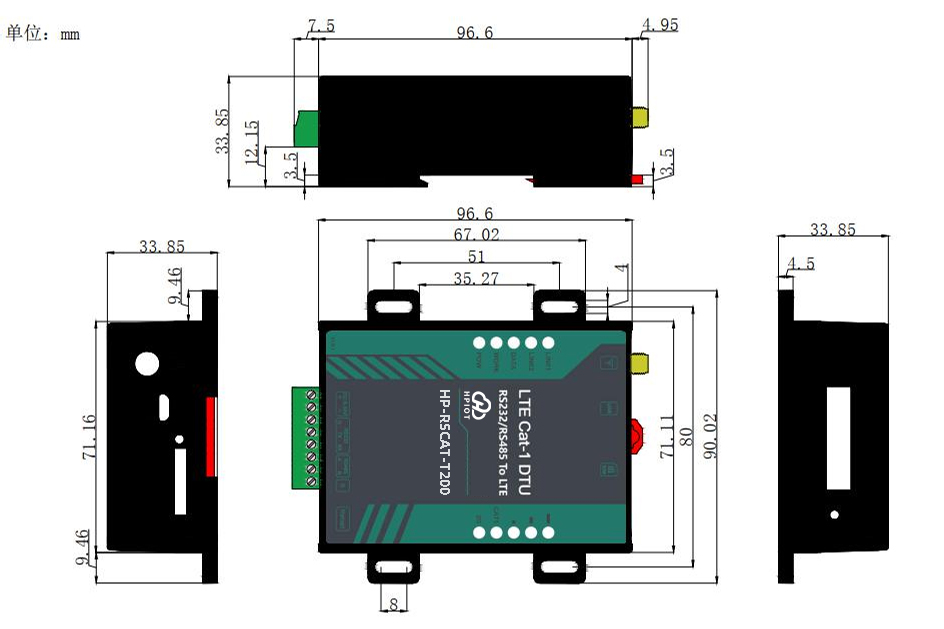

尺寸描述









技术参数

表 1  产品基本参数

参数		描述
基本参数	HP-RSCAT-T200	支持移动2G/LTECat-1
		支持联通2G/LTECat-1
		支持电信LTECat-1
	电源	供电范围9V~36V,推荐值12V/1A
	工作电流	平均21mA-50mA，最大：54mA(12V)
	状态指示灯	WORK：工作状态指示灯，正常1s闪烁一次
		DATA：数据传输指示灯，有数据传输时亮起
		LINK1/2：SocketA/B连接状态指示灯，连接后亮起
		CAT1/2G：网络连接指示灯，网络连接后，根据连接制式点亮
		信号指示灯：三个，显示信号强度
	SIM/USIM卡	卡1：3V/1.8VSIM卡槽，2FF规格(传统大卡) 卡2：内置电信贴片eSIM卡,出厂即送8年流量，100M/月
	USB接口	从机，MicroUSB口，USB2.0 Highspeed，
	UART接口	支持RS232和RS485，端子接口，波特率1200~230400(bps)
	天线接口	SMA外螺内孔
外形尺寸	尺寸(mm)	96.6×90.02×33.85
	重量(克)	<110g
温度范围	工作温度	-25℃~+75℃
	存储温度	-40℃~+90℃
湿度范围	工作湿度	5%~95%(无凝露)
技术规范	TDD-LTE	3GPPRelease13CAT1下行7.5Mbps，上行1Mbps
	FDD-LTE	3GPPRelease13CAT1下行10Mbps，上行5Mbps
	GSM	GPRSClass12下行速率384kbps上行速率128kbps
频段	TDD-LTE	Band38/39/40/41
	FDD-LTE	Band1/3/5/8
	GSM	Band3/8
功率等级	TDD-LTE Band38/39/40/41	+23dBm(Powerclass3)
	FDD-LTE Band1/3/5/8	+23dBm(Powerclass3)
	GSMBand8	+33dBm(Powerclass4)
	GSMBand3	+30dBm(Powerclass1)
软件功能	工作模式	透传模式、HTTPD模式、MQTT模式
	设置指令	AT+命令结构
	网络协议	TCP/UDP/DNS/FTP/HTTP/MQTT
	SSl/TLS加密	支持HTTPS/MQTTS加密，可选双向证书校验
	Socket数量	4路，另支持4路Socket备份
	用户配置	串口AT指令、网络AT指令
特色功能	心跳数据包	支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS
	注册包机制	支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包
	其他功能	套接字分发、FTP他升级、FOTA升级、基站定位、NTP校时功能
