实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24
查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

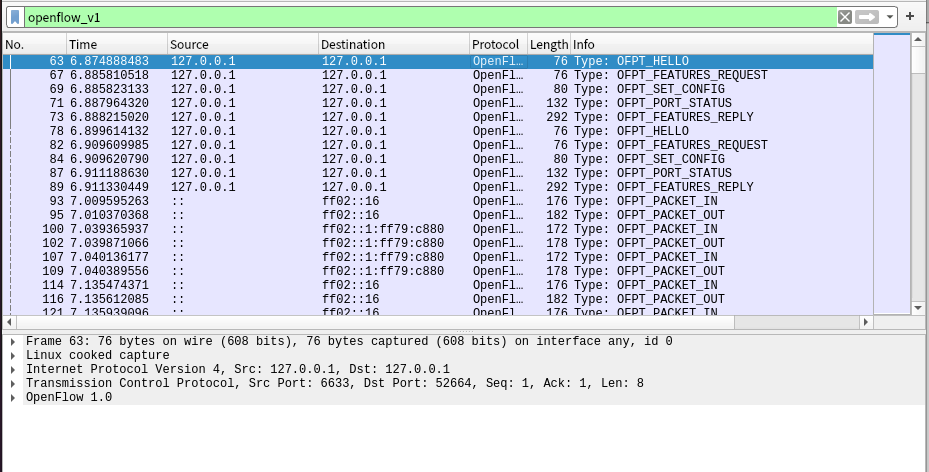

（1）hello

     控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机52664端口

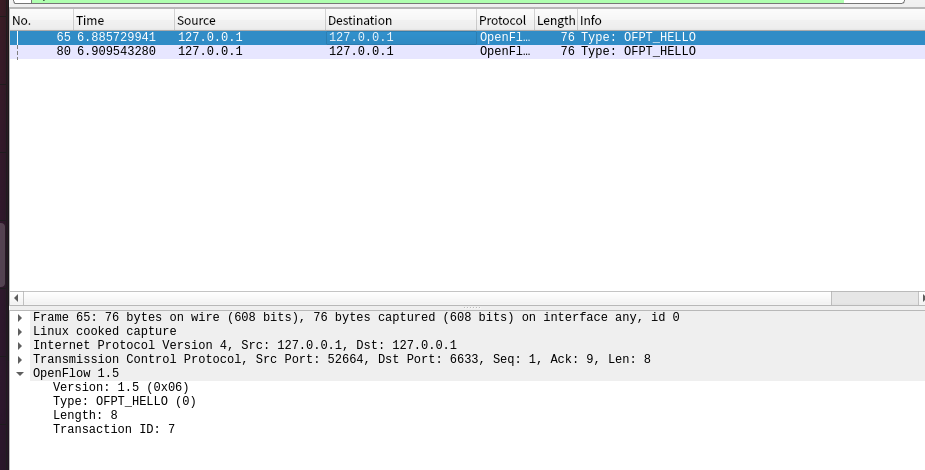

交换机52664端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

于是双方建立连接，并使用OpenFlow 1.0
（2）Features Request / Set Conig

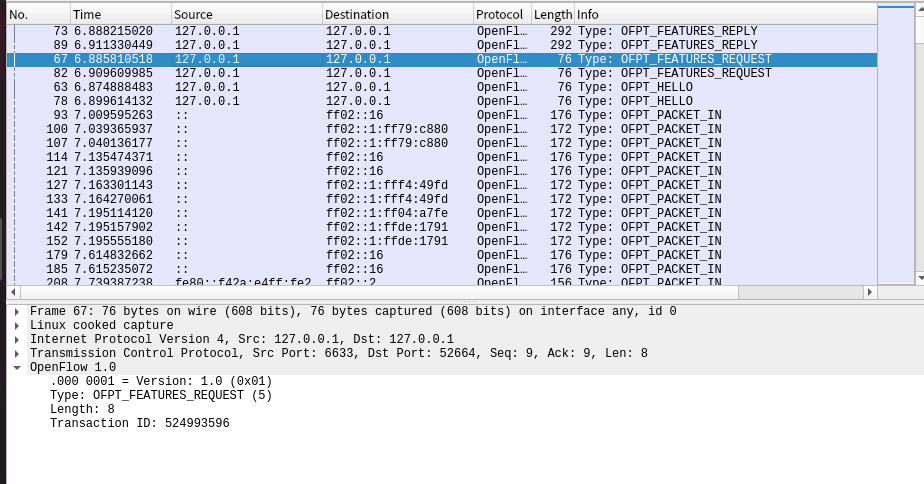

   控制器6633端口（我需要你的特征信息） ---> 交换机52664端口

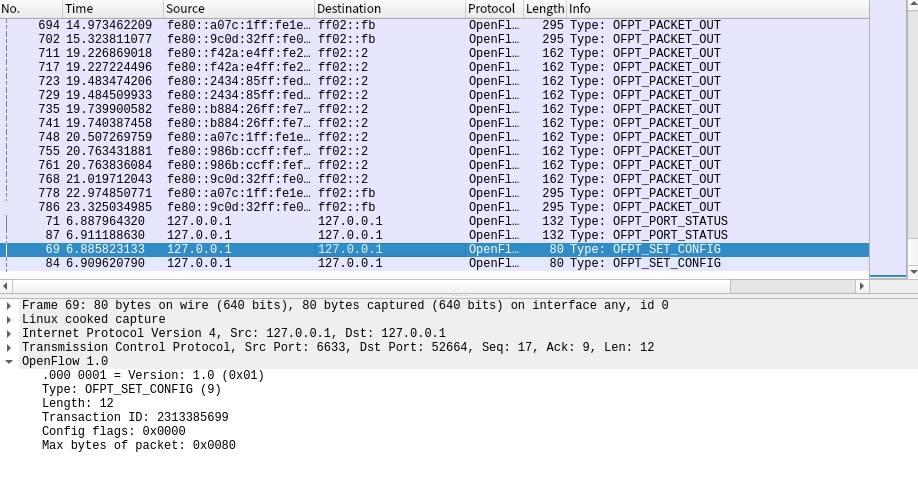

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） --->交换机52664端口

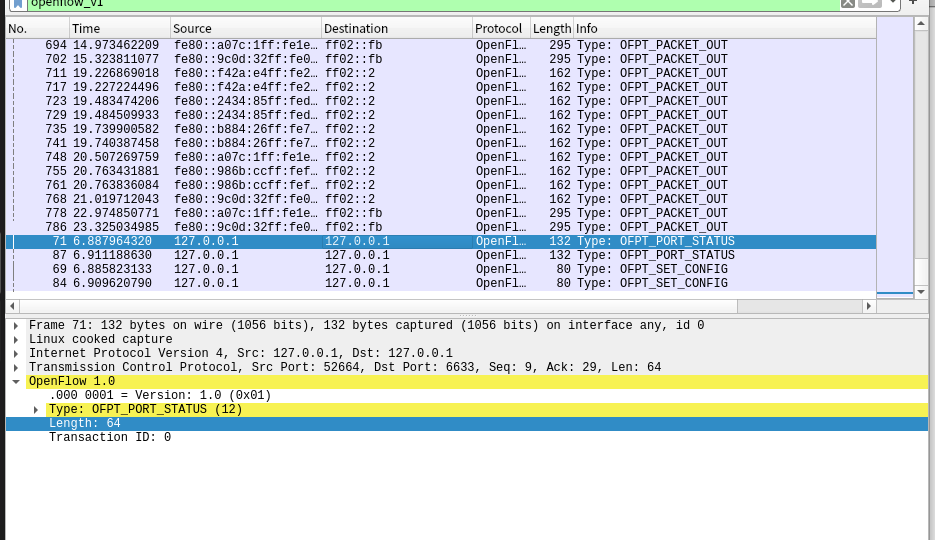

（3）Port_Status

     当交换机端口发生变化时，告知控制器相应的端口状态。

（4）Features Reply

     交换机52664端口（这是我的特征信息，请查收） ---> 控制器6633端口

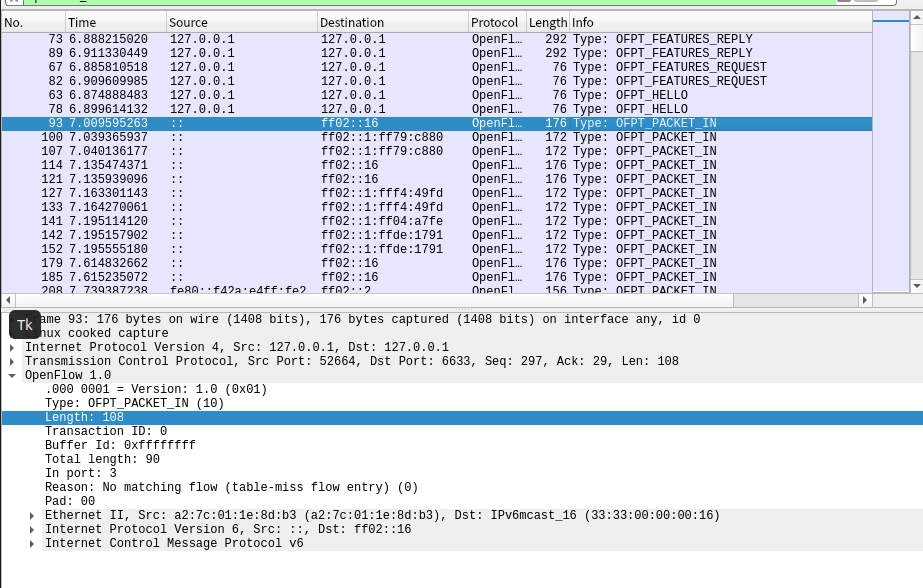

（5）Packet_in

     交换机52664端口（有数据包进来，请指示）--- 控制器6633端口

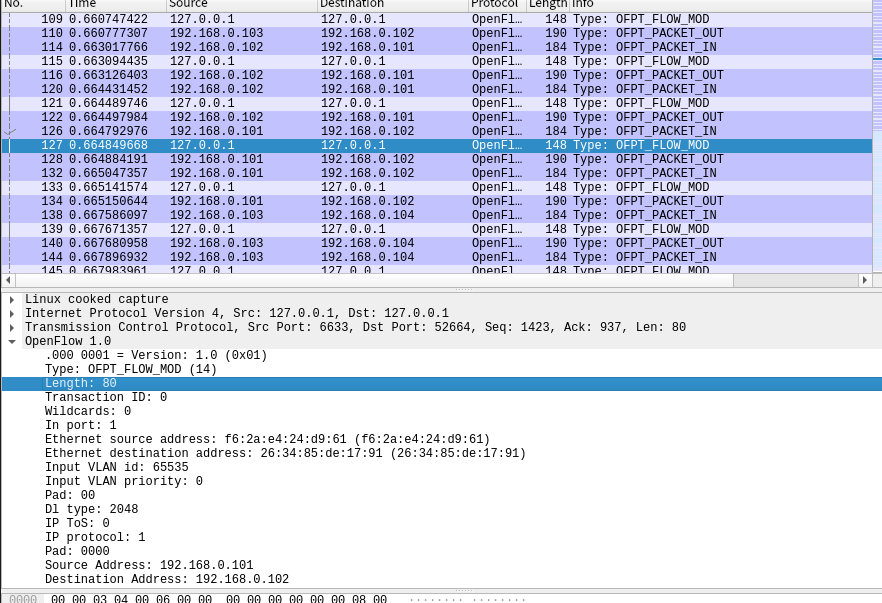

6）Flow_mod

     分析抓取的flow_mod数据包，控制器通过6633端口向交换机52664端口、交换机52664端口下发流表项，指导数据的转发处理

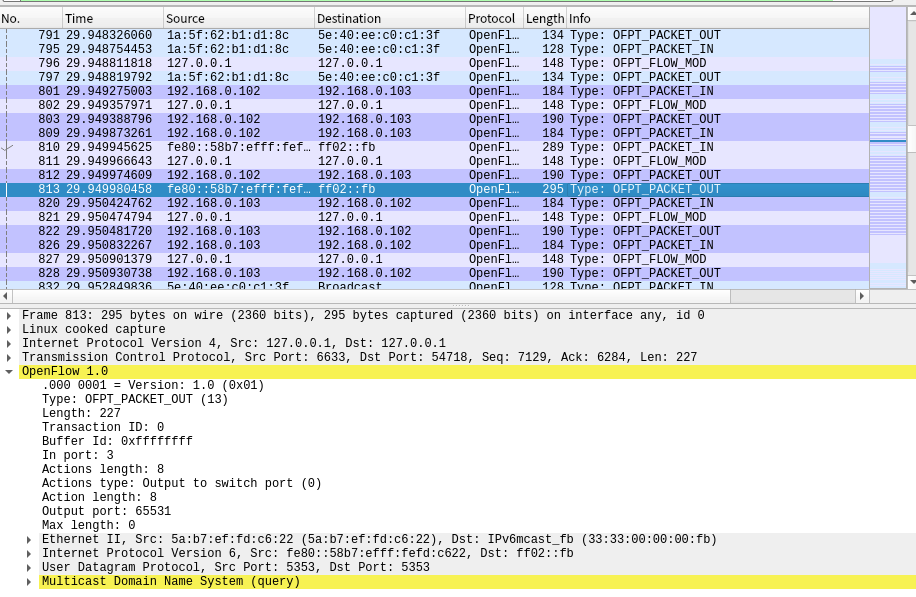

（7）Packet_out

      控制器6633端口（请按照我给你的action进行处理） ---> 交换机52664端口

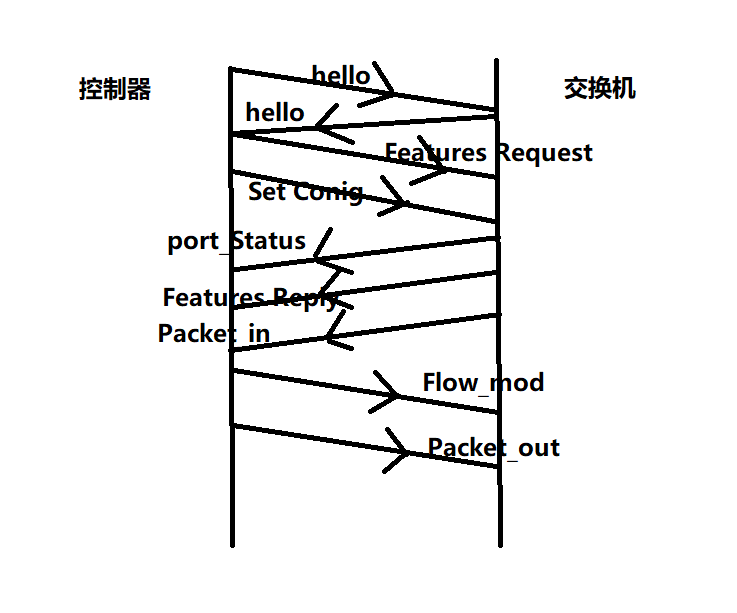

（8）相关交互图或流程图：

回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？
交换机与控制器建立通信时是使用TCP协议

（二）个人总结

本次试验使用wireshark抓包工具进行，一开始一直抓不到HELLO，经同学提醒，重新审视了一遍PDF的步骤，了解到需先开启wireshark再打开python的文件才能抓到。实验结果的中要获取的Flow_mod，是需要在mininet中pingall之后才能获得到。本来没找到输出端口65531，今早又做了一边才成功查找。packet_out直接到输出交换机，flow_mod通过下发流表指导数据转发处理。
